Vezel-metaalsnijmachine WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Werkgebied:: 2000x4000/2000x6000/2000x8500 mm
Laser sterkte:: 20.000–120.000 W
Gewicht:: 24.000 kg
Maximaal bewegingssnelheid:: 100/120 m/min

Alle kenmerken

Vezel-metaalsnijmachine WATTSAN 2060 HARD ULTRA

Efficiënte rookafvoer
Drievoudige framebescherming
Beschermende cabine met luchtfiltratie
2 bewakingscamera's
3 jaar garantie op de zender

De Wattsan Ultra HARD Fiber Metal Cutter is een geavanceerde, hightech machine die is ontworpen met het oog op efficiëntie en onderhoudsgemak.

Het compacte ontwerp neemt zo min mogelijk ruimte in beslag, waardoor het een ideale oplossing is voor het optimaliseren van de indeling van werkplaatsen.Met laservermogens van 20 tot 120 kW levert dit model krachtige snijprestaties bij lage bedrijfskosten. Het verhoogt zowel de productiviteit als de veiligheid en biedt een economische en effectieve oplossing voor een breed scala aan metaalbewerkingstoepassingen. Een combinatie van technologie en de beste oplossingen in één!

Vlekkeloze workflow

Verbeter de nauwkeurigheid en veiligheid met een automatisch wisselsysteem voor nozzles en conditiebewaking. Deze verhogen de nauwkeurigheid van de nozzle-installatie en stellen operators in staat de status van de laserkop te controleren.

Automatisch wisselsysteem

Het systeem gebruikt een camera met hoge resolutie om de status van de nozzle te controleren en vervormingen in realtime te detecteren. Als er schade wordt gedetecteerd, waarschuwt het systeem dat de nozzle moet worden vervangen en stopt het de snijbewerking. Dit helpt de laserkop in werkende staat te houden.

Bewaking van de nozzleconditie

Pas het snijproces aan voor uw productie

De CYPCUT software heeft eenvoudige, gebruikersgerichte bedieningselementen. Er zijn functies geïmplementeerd die het snijproces sterk vereenvoudigen en optimaliseren.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Met de FLYCUT technologie kan het kortste en meest efficiënte snijpad worden bepaald, wat het snel snijden van ronde en rechthoekige gaten in dun plaatmateriaal tot 1 mm dikte vergemakkelijkt. De laserkop werkt zonder heffen en dalen, wat resulteert in een hoge snelheid en gasbesparing. Deze modus is geschikt als uw ventilatiesystemen maakt.
Deze modus voorkomt smelten van de hoeken en verhoogt de kwaliteit van het product doordat de laserkop bij elke hoek een lus vormt en niet stopt. Er worden schone en gelijkmatige hoeken verkregen. De RINGCUT functie is geschikt voor dikkere materialen of voor het snijden van producten met meerdere hoeken waarbij precisie belangrijk is, bijv. tandwielen, vormen van monogrammen en windwijzers, souvenirs, enz.
Professionele optimalisatie van de plaatsing van onderdelen op het blad, wat geschikt is voor de productie van promotionele producten. Met de NESTING functie kunt u de onderdelen zo efficiënt mogelijk en zo dicht mogelijk bij elkaar op de plaat leggen, zodat er geen openingen zijn. Hierdoor kunt u materiaal besparen.
Hiermee kunt u de positie van de plaat op het werkgebied nauwkeurig bepalen met behulp van drie referentiepunten. Het is voldoende om het materiaal op het werkvlak te leggen, de afmetingen in het programma in te stellen en dan doet de machine alles zelf. U hoeft het materiaal niet perfect vlak op de tafel te leggen.
Het wordt gebruikt om microverbindingen in het bewerkingstraject in te voegen zodat de werkstukken niet op randen staan. De onderdelen kunnen na het snijden gemakkelijk worden verwijderd. Dit voorkomt dat de werkkop tegen onderdelen botst tijdens het werken. Met deze functie kunt u kleine onderdelen voor promotie- en souvenirproducten maken zonder ze op het werkveld te verliezen.
Met deze modus kunt u lijnen dicht bij elkaar verbinden, dat wil zeggen, het verenigt ze zodat de laserkop niet op dezelfde plaats snijdt. Deze functie verbetert de productiviteit aanzienlijk en verkort de tijd die nodig is om de bewerking te voltooien. Deze functie is geschikt voor massaproductie, zoals bij de productie van blanks, reclame- en souvenirproducten, enz.

Materials

– snijden

Koolstofstaal
Roestvrij staal
Gegalvaniseerd staal
Aluminium
Koper
Messing
Titanium

Metaalsnijders van Wattsan — geen reparaties en stilstand meer

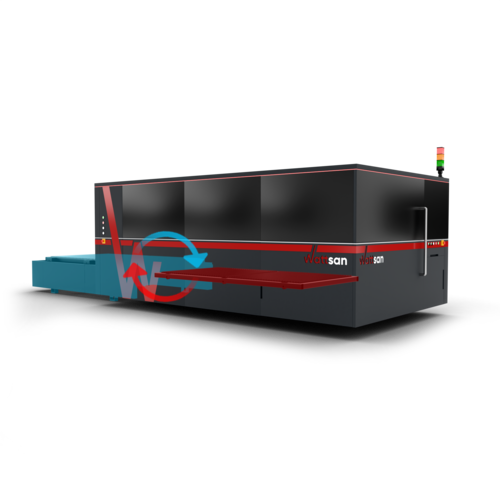

Tablechange-systeem

Dankzij het tafelwisselsysteem kan de machine continu blijven draaien en gaat er geen machinetijd verloren aan het laden en lossen van producten.

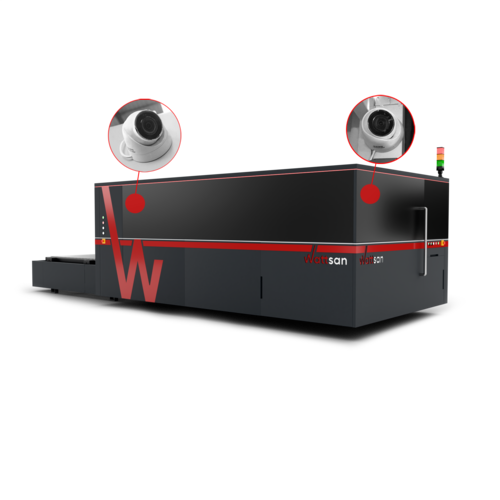

Videobewaking

Camera 1 zendt de werking van de machine in de cabine uit naar de monitor van de operator.

Camera 2 wordt gebruikt voor het bewaken van de werking van de verwisselbare tafels. Hiermee kan de operator de werking van de machine “achter de cabine” zien, wat zowel de veiligheid van het mechanisme als die van andere operators in de productie waarborgt.

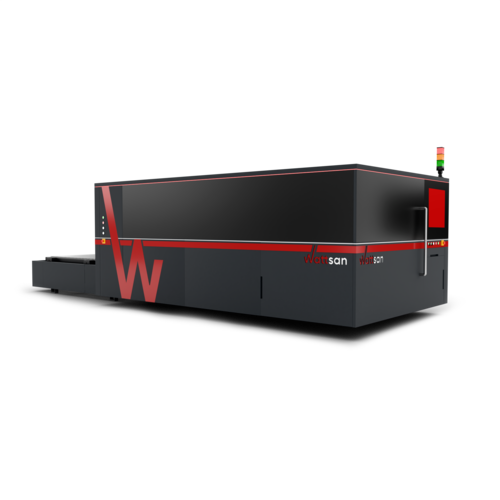

Besturingssysteem

De Wattsan Hard Ultra-metaalsnijders zijn uitgerust met het FSCUT-besturingssysteem. Dit bestaat uit besturingsunits en CYPCUT-software. De besturingsunit is voorzien van een LCD-scherm en een bedieningspaneel.

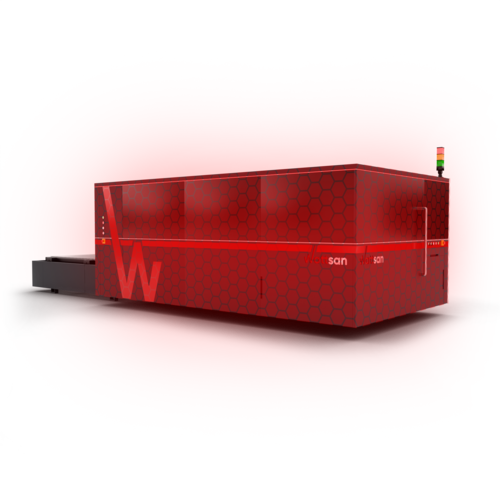

Beschermende cabine met luchtfiltratie
De volledig gesloten cabine van de machine is voorzien van een intern rookafzuig- en luchtfiltersysteem. Hierdoor blijft de lucht in de productieruimte schoon en wordt de veiligheid van de operators extra gewaarborgd.

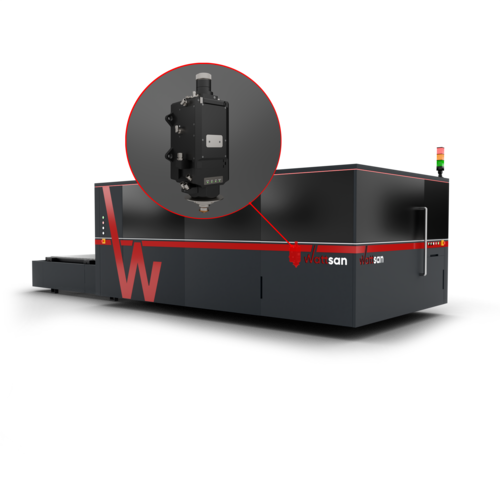

Laserkop BOCI

De Boci-laserkoppen zijn ontworpen voor het zwaar gebruik bij het snijden van metaal, met laservermogen van 20 kW tot 120 kW. Ze bieden uitzonderlijke duurzaamheid en precisie, waardoor ze zelfs bij dikke materialen zorgen voor hoogwaardige, zuivere sneden.De BOCI BLT 6-laserkop zorgt in combinatie met de FScut 8000 voor een soepele, responsieve werking en uitstekende compatibiliteit.

Onwrikbare frameconstructie van Wattsan machines

Als de machine draait, wordt de traagheid van de gantrybeweging doorgegeven aan het bed, dat op dit punt onder aanzienlijke spanning staat. Daarom spelen het materiaal en de constructie van de machine een belangrijke rol bij het beschermen van de machine tegen vervorming en breuk.

Tijdens het ontwerpproces van de machine werden allerlei tests met statische en dynamische belastingen uitgevoerd om de maximaal toegestane vervormingen van de tafel en het machinebed te bepalen, zodat de juiste geometrie van de constructie behouden bleef. Door de gekozen ontwerpconfiguratie wordt de maximale belasting op de tafel verhoogd met 800 kg verdeeld gewicht. Hierdoor kun je materialen tot 15 mm dik bewerken, met een snijkwaliteit van +-0,01 mm en 24/7 en is de duurzaamheid van het bed tot 10 jaar gegarandeerd.
Wattsan-frames zijn ontworpen volgens de allernieuwste techniek om trillingen te voorkomen terwijl ze werken met nominale snelheden en versnellingen. Het frame is zowel op trillingssteunen gemonteerd als verankerd op een 50 cm dik betonnen platform.
Alle frames ondergaan 's nachts een warmtebehandeling in meerdere fasen, wat resulteert in minder trillingen tijdens het gebruik van de machine. Deze technologie maakt het mogelijk om de spanning uit het metaal te halen en de levensduur van de machine te verlengen van 10 jaar en meer.

E-serie

Uitgerust met een elektronisch gelast frame uit één stuk en een extrusieportaal voor hoge versnellingen. Geschikt voor het snijden van gewalst metaal.

6-8 mm

Dikte frame

80 m/min

Rijsnelheid

Aluminium

Materiaal portaal

Tot 1,5 kW

Laservermogen
S-serie

De S-serie portaal is versterkt met titanium ribben. Perfect voor het werken met grote productievolumes.

10-12 mm

Dikte frame

120 m/min

Rijsnelheid

Aluminium

Materiaal portaal
HARD-versie

De harde versie heeft drie lagen thermische bescherming. Ontworpen voor werken op maximale snelheid en grote productievolumes.

>16 mm

Dikte frame

Tot 210 m/min

Rijsnelheid

Aluminium + Titanium

Materiaal portaal

Vergelijkingstabel

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Snelheid (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messing (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Snelheid (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Hightech apparatuur en geverifieerde nauwkeurigheid zijn gegarandeerd

Beschermende hoes

Dit beschermt Yaskawa servomotoren, planetaire tandwielkasten en HIWIN geleiderails tegen invloeden van buitenaf.
Beschermkap laserkop

Dit beschermt de belangrijkste onderdelen van de laserkop.
Rail met draden

Met de bus kunt u elektrische kabels opslaan voor de beweging van het portaal.
Beschermende ketting voor glasvezel

De ketting beschermt de glasvezelkabel en draden voor de laserkop.
Druksensor

Dit controleert en regelt de gasdruk voor de laserkop.
HIWIN-lagers

De laserkop wordt bewogen door Hiwin lagers. Dit zorgt voor een soepele loop, hoge belastbaarheid en weinig geluid.
Yaskawa und Leadshine Servomotoren

De servomotoren van Yaskawa und Leadshine hebben kleinere afmetingen, een dubbele levensduur, minimale trillingen, versnellingen tot 2G, eenvoudige vervanging en onderhoud.
Planetaire tandwielkasten

Tandwielkasten zetten het koppel van de servomotor om en geven het door aan de helical gear, die het portaal aandrijft en soepeler laat bewegen.
HIWIN-geleiders

HIWIN geleidingen hebben een hoge precisie en betrouwbaarheid, lage wrijving en eenvoudige installatie. Ze staan synoniem voor betrouwbaarheid. De installatie van de geleidingen op het frame wordt begeleid door specialisten!
LEAN schroefrails

Ze helpen de machine om belastingen te weerstaan bij de vereiste snelheid en zorgen voor een soepele werking van het portaal. De montage van de schuine rails op het frame wordt uitgevoerd onder deskundig toezicht.

Aankoopprocedure

Uitrustingsselectie

Wij helpen u bij het maken van uw keuze van een machine die aan uw behoeften voldoet
Factuur verzenden

We gaan akkoord met de complete set van de machine en sturen de factuur met de uiteindelijke kosten van de apparatuur.
Betalen

Volledig als de machine op voorraad is. 50% vooraf 50% bij levering als de machine niet op voorraad is.
Wij controleren de machine

De kwaliteitscontrole in 3 stappen: in de fabriek van Wattsan, in ons magazijn in Nederland, vóór de levering.
Bezorgen of ophalen

Ofwel een transportbedrijf ofwel u haalt de machine op bij ons magazijn.
Installeren

We zijn er om u te helpen wanneer u ondersteuning nodig heeft.

Laserkop voor uw toepassing

Wattsan metaalsnijmachines zijn uitgerust met laserkoppen van populaire fabrikanten zoals Raytools, BOCI en Precitec.

1. QBH-connector

  Het is de verbindende schakel tussen de glasvezelkabel en de laserkop. Dit voorkomt het terugtrekken van de straal en beschermt zo de laserbron.
2. 2 bovenste beschermende lenzen

  Uw eerste verdedigingslinie. Dit essentiële lensduo beschermt de dure interne optica tegen vuil, spatten en gruis. Zorgt voor een zuivere straalkwaliteit en voorkomt vervuiling, waardoor de levensduur van de kerncomponenten wordt verlengd en de onderhoudskosten worden verlaagd.
1. Collimator module

  Dit wordt gebruikt voor het vernauwen en nivelleren van de laserstraal. Dit maakt de laserstraal geschikt voor verdere transmissie naar de scherpstelmodule. Het mag niet meer dan één keer per jaar of minder vaak worden gewijzigd.
2. Scherpstelmodule met positieregelaar

  Dit verandert de brandpuntsafstand dynamisch tijdens het gebruik om diepe sneden van hoge kwaliteit te garanderen.
3. 2 onderste beschermende lenzen

  Deze lenzen vangen tijdens het gebruik de meeste spatten en rook op. Ze zijn eenvoudig en betaalbaar te vervangen, beschermen de focuslens, garanderen consistente, uiterst nauwkeurige sneden en besparen duizenden euro's aan reparatiekosten.
1. Botsingsbeschermingsset

  De BOCHU BLT6 Anti-Collision Kit beschermt uw belangrijkste onderdeel, de laserkop, tegen botsingen en beschadiging van de punt door materiaalvervorming of bedieningsfouten. Het vermindert stilstandtijd en zorgt voor soepel en winstgevend werk.
2. Waterkoelring

  Zorgt voor een perfecte snijkwaliteit. Koelt bovendien de onderste modules van de laserkop, waardoor stabiel en nauwkeurig snijden wordt gegarandeerd en schade door oververhitting wordt voorkomen.

Ervaringen van enthousiaste bloggers

Deze lasergraveermachine kan zonder problemen graveren. Wat een snelheid en gemak bij het personaliseren van producten!

Riccardo Muscarella
De machine heeft een perfect vlak oppervlak. Dit maakt repetitief werk gemakkelijker voor mij!

Matteo Moras
Geweldig werk binnen een uur voltooid. Dankzij de snelheid van de CO2-lasermachine.

Roberto D'Adago
Dit model is geweldig en de laserprecisie is ongelooflijk, zo scherp als een scheermes!

Roger Jungo

Gewicht:: 24000 kg

Werkgebied:: 2000x4000/2000x6000/2000x8500 mm

Kader:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Kast-type bescherming:: Yes

Laser sterkte:: 20000-120000 W

Laserkop:: BOCI BLT 6

Lasertype::: Raycus/IPG

Z Motorvermogen W:: 750 W

XY Motorvermogen:: 1300/3000 W

Vet systeem:: semi-automatic, Automatic centralized

Structuur van de Z-as:: HIWIN Guides 20 mm / Ball Screws 25 mm

Nauwkeurigheid herpositionering:: ±0.02 mm

Maximaal bewegingssnelheid:: 100/120 m/min

Structuur van de XY-as:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Extra gas:: Oxygen, nitrogen, argon, air

Hoogte sensor:: Automatic capacitive

Maximaal werksnelheid:: Depends on the material

Type eindsensoren:: Inductive

Software:: FSCUT 8000

Automatisch wisselen van werktafels:: Yes

Stroom elektra:: Siemens

Hoogte controlesysteem:: BCS100

Controlesysteem:: EtherCAT BUS FSCUT8000C

FAQ

Voor het snijden van metaal is een fiber lasersnijmachine het meest geschikt, maar hiervoor kan ook een speciaal uitgeruste CO2-lasersnijder met een krachtige laserbuis worden gebruikt. Houd er wel rekening mee dat de metaaldikte bij een CO2-lasersnijmachine beperkt is tot 1,5 mm, terwijl een fiber lasersnijmachine metalen met een dikte tot 25 mm kan snijden.
De kosten van een uur lasersnijden zijn niet alleen afhankelijk van het vermogen van de lasersnijder en de snelheid waarmee deze werkt, maar ook van een aantal andere factoren, zoals: de professionele vaardigheden van de machine-operator, de kosten van het huren van een productiefaciliteit, de kosten en het verbruik van elektriciteit, de kosten van het materiaal zelf, het aantal defecten en machinestilstand en nog veel meer. Om de vraag over de kosten van een uur lasersnijden ondubbelzinnig te kunnen beantwoorden, moet met al deze parameters rekening worden gehouden.
Een geconcentreerde laserstraal wordt op het oppervlak van het metaal aangebracht, waardoor het gaat smelten. Het gesmolten materiaal wordt met behulp van een hulpgas in de snijzone weggeblazen.
Het vermogen van de laserbron is afhankelijk van de dikte van het te bewerken materiaal en de gewenste bewerkingssnelheid. Een straalbuis van 1 kW snijdt bijvoorbeeld roestvrij staal van 1 mm dik met een snelheid van 13 m/min en een straalbuis van 3 kW snijdt hetzelfde materiaal met een snelheid van ongeveer 35 m/min. Dit hangt allemaal af van het budget en de efficiëntie van het gebruik bij het maximaal mogelijke vermogen. Maar in de huidige concurrerende realiteit heeft het geen zin om een lasersnijmachine te kopen met een vermogen van minder dan 1kW.
