Mașină de tăiat metale cu fibră optică WATTSAN 2060 HARD ULTRA WATTSAN 2060 HARD ULTRA

Zona de lucru:: 2000x4000/2000x6000/2000x8500 mm
Putere laser:: 20.000–120.000 W
Greutate:: 24000 kg
Max. viteza de miscare:: 100/120 m/min

Extracție eficientă a fumului
Protecție triplă a cadrului
Cabină de protecție cu sistem de filtrare a aerului
2 camere de supraveghere
3 ani garanție pentru emițător

Mașina de tăiat metal cu fibră optică Wattsan Ultra HARD este un echipament avansat, de înaltă tehnologie, conceput pentru eficiență și ușurință în întreținere.

Designul său compact reduce la minimum spațiul ocupat, făcându-l o soluție ideală pentru optimizarea amenajării atelierelor.Cu surse laser de la 20 la 120 kW, acest model oferă performanțe puternice de tăiere, menținând în același timp costuri operaționale reduse. Acesta sporește atât productivitatea, cât și siguranța, oferind o soluție economică și eficientă pentru o gamă largă de aplicații de tăiere a metalelor. O combinație de tehnologie și cele mai bune soluții într-un singur produs!

Flux de lucru impecabil

Îmbunătățiți precizia și siguranța folosind un sistem automat de schimbare a duzelor și monitorizarea stării acestora. Acestea cresc precizia instalării duzei și permit operatorilor să urmărească starea capului laser.

Sistem de schimbare automată

Sistemul folosește o cameră de înaltă rezoluție pentru a monitoriza starea duzei și pentru a detecta deformările în timp real. Dacă este detectată o deteriorare, sistemul avertizează că este necesară schimbarea duzei și oprește operația de tăiere. Acest lucru ajută la menținerea capului laser în stare de funcționare.

Monitorizarea stării duzei

Ajustați procesul de tăiere pentru producția dvs

Software-ul CYPCUT are controale simple orientate spre utilizator. Funcțiile implementate simplifică și optimizează foarte mult procesul de tăiere.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Tehnologia FLYCUT vă permite să determinați cea mai scurtă și mai eficientă traiectorie de tăiere, permițând tăierea rapidă a găurilor rotunde și dreptunghiulare din tablă cu grosimi de până la 1 mm. În acest caz, capul laser funcționează fără ridicare și coborâre, ceea ce asigură o viteză mare de lucru și economisește gaz. Acest mod este potrivit dacă fabricați sisteme de ventilație.
Împiedică topirea colțurilor și crește calitatea produselor fabricate datorită capului laser care se buclă la fiecare colț și nu se oprește. Colțurile obținute sunt clare și uniforme. Funcția RINGCUT este potrivită pentru lucrul cu materiale mai groase sau pentru tăierea produselor cu colțuri multiple unde precizia este importantă, de exemplu roți dințate, monograme, suveniruri etc.
Optimizarea profesionala a dispozitiei pieselor pe tabla potrivita pentru producerea produselor promotionale. Funcția NESTING permite așezarea pieselor pe foaie cât mai eficient și cât mai aproape una de cealaltă, astfel încât să nu existe goluri. Aceasta permite salvarea materialului.
Permite determinarea cu precizie a pozitiei foii in zona de lucru folosind trei puncte de referinta. Puteți pune materialul doar pe zona de lucru, specificați dimensiunile acestuia în program și mașina va face totul singură. Nu trebuie să puneți materialul perfect pe masă.
Este folosit pentru a introduce micro-articulații în calea de prelucrare, astfel încât piesele să nu aterizeze pe o parte. În acest caz, este ușor să îndepărtați piesele după tăiere. Acest lucru scutește capul de lucru de la ciocnirea pieselor în timpul funcționării. Această funcție permite producerea de piese mici pentru produse promoționale și suvenire fără a le pierde în zona de lucru.
Acest mod permite unirea liniilor care sunt apropiate unele de altele, adică unirea lor astfel încât capul laser să nu taie în același loc. Această funcție va îmbunătăți considerabil performanța și va reduce timpul de funcționare. Această funcție este potrivită pentru producția de masă, de exemplu, în timp ce se fabrică piese de prelucrat, produse promoționale și suveniruri etc.

Materials

– tăiere

Otel carbon
Oţel inoxidabil
Oțel galvanizat
Aluminiu
Cupru
Alamă
Titan

Fierăstraie pentru metal de la Wattsan — uitați de reparații și de perioadele de nefuncționare

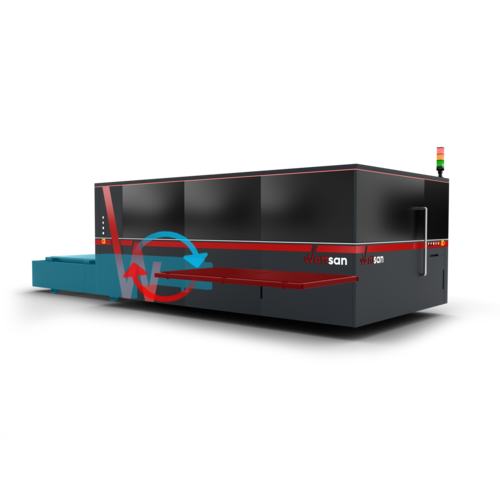

Sistemul Tablechange

Sistemul de schimbare a meselor permite funcționarea continuă a mașinii și nu risipește timpul de funcționare al acesteia cu încărcarea și descărcarea produselor.

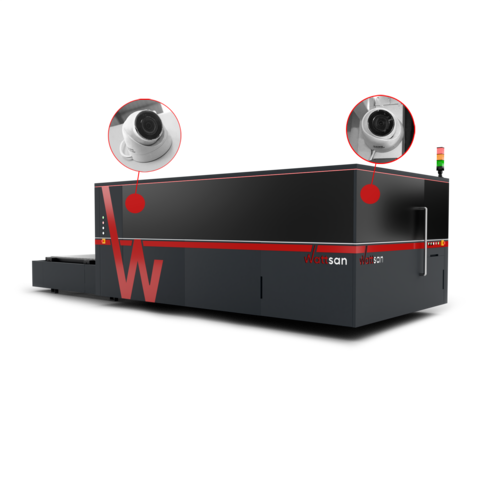

Monitorizare video

Camera 1 transmite imagini cu funcționarea mașinii din interiorul cabinei pe monitorul operatorului.

Camera 2 este utilizată pentru monitorizarea activității meselor interschimbabile. Cu ajutorul acesteia, operatorul poate vedea funcționarea mașinii „din spatele cabinei”, ceea ce asigură atât siguranța mecanismului, cât și siguranța celorlalți operatori din cadrul procesului de producție.

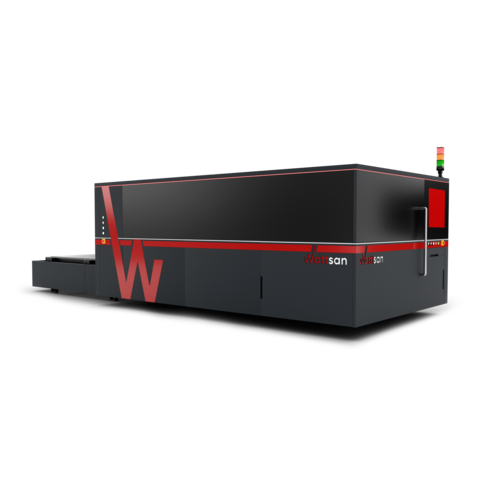

Sistem de control

Mașinile de tăiat metal Wattsan Hard Ultra sunt echipate cu sistemul de control FSCUT. Acesta este alcătuit din controlere și software-ul CYPCUT. Controlerul este dotat cu un afișaj cu ecran cu cristale lichide și un panou de comandă.

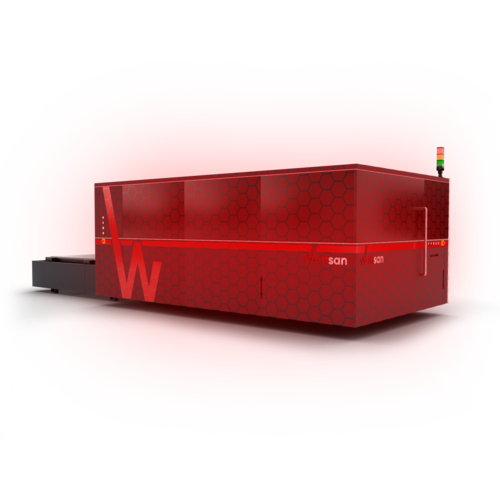

Cabină de protecție cu sistem de filtrare a aerului
Sistemul de protecție al cabinei mașinii, cu design complet închis, este dotat cu un sistem intern de extracție a fumului și de filtrare a aerului. Acesta permite menținerea aerului curat în sala de producție și oferă un plus de siguranță operatorilor.

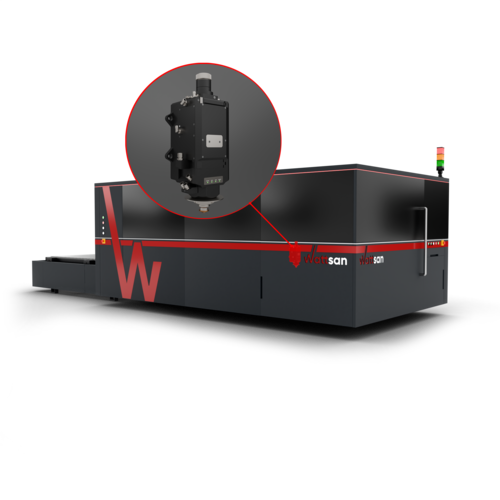

Cap laser BOCI

Capetele laser Boci sunt concepute pentru tăierea metalelor în condiții de utilizare intensă, cu puteri laser cuprinse între 20 kW și 120 kW. Acestea oferă o durabilitate și o precizie excepționale, asigurând tăieturi curate și de înaltă calitate chiar și în cazul materialelor groase.Capul laser BOCI BLT 6, în combinație cu FScut 8000, asigură o funcționare lină și rapidă, precum și o compatibilitate excelentă.

Seria E

Echipat cu un cadru electrosudat dintr-o singură bucată și un gantry de tip extrudat pentru accelerații mari. Potrivit pentru tăierea metalului laminat.

6-8 mm

Grosimea cadrului

80 m/min

Viteza de deplasare

Aluminiu

Materialul porților

Până la 1,5 kW

Puterea laserului
Seria S

Gantry-ul din seria S este întărit cu nervuri de titan. Perfect pentru lucrul cu volume mari de producție.

10-12 mm

Grosimea cadrului

120 m/min

Viteza de deplasare

Aluminiu + Titan

Materialul porților

Până la 6 kW

Puterea laserului
Versiunea HARD

Versiunea hard are trei straturi de protecție termică. Conceput pentru lucrul la viteză maximă și volume mari de producție.

>16 mm

Grosimea cadrului

Până la 210 m/min

Viteza de deplasare

Aluminiu + Titan

Materialul porților

Până la 6 kW

Puterea laserului

Tabel comparativ

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Viteză (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Alama (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Viteză (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Sunt garantate echipamente de înaltă tehnologie și precizie verificată

Copertă de protecție

Acest lucru protejează servomotoarele Yaskawa și Leadshine, cutiile planetare și șinele de ghidare HIWIN de influențele externe.
Capac laser de protecție

Aceasta protejează principalele componente ale capului laser.
Sină cu fire

Autobuzul vă permite să depozitați cabluri electrice pentru deplasarea portalului.
Lant de protectie pentru fibra de sticla

Lanțul protejează cablul de fibră optică și firele pentru capul laser.
Senzor de presiune

Aceasta controlează și reglează presiunea gazului pentru capul laser.
Rulmenți HIWIN

Capul laser este miscat de rulmenti Hiwin. Oferă funcționare lină, capacitate mare de încărcare și zgomot redus.
Servomotoare Yaskawa și Leadshine

Servomotoarele Yaskawa și Leadshine au dimensiuni mai mici, durată dublă, vibrații minime, angrenaje de până la 2G, înlocuire și întreținere ușoară.
Cutii de viteze planetare

Cutiile de viteze planetare convertesc cuplul de la servomotor și îl transmit angrenajului oblic care antrenează portalul și îl ajută să se miște fără probleme.
Ghiduri HIWIN

Ghidajele HIWIN au precizie și fiabilitate ridicate, frecare scăzută și instalare ușoară. Ele sunt sinonime cu „fiabilitatea”. Ghidajele șinei vor fi instalate pe cadru sub supraveghere de specialitate!
Rafturi elicoidale LEAN

Ajutați mașina să reziste la sarcini la viteza necesară și asigurați o mișcare lină a portalului. Rafturile elicoidale vor fi instalate pe cadru sub supraveghere de specialitate!

Procedura de achizitie

Selectarea echipamentului

Vă asistăm să alegeți o mașină care să corespundă nevoilor dvs.
Trimiterea facturii

Suntem de acord asupra setului complet al mașinii și trimitem factura cu costul final al echipamentului.
Payment

Complet dacă mașina este în stoc. 50% în avans 50% la livrare dacă aparatul nu este în stoc.
Verificăm mașina

Controlul calității în 3 etape: la fabrica Wattsan, la depozitul nostru din Olanda, înainte de livrare.
Livrare sau ridicare

Fie o companie de transport, fie ridicați mașina din depozitul nostru.
Echipament de lansare

Suntem aici pentru a vă ajuta oricând aveți nevoie de sprijin.

Cap laser pentru sarcinile tale

Frezele de metal Wattsan sunt echipate cu capete laser de la producători populari precum Raytools, BOCI și Precitec.

1. Conector QBH

  Este legătura dintre cablul de fibră optică și capul laserului. Împiedică întoarcerea fasciculului, protejând astfel sursa laserului.
2. 2 lentile de protecție superioare

  Prima linie de apărare. Acest duo esențial de lentile protejează componentele optice interne scumpe de murdărie, stropi și resturi. Asigură o calitate pură a fasciculului și previne contaminarea, prelungind durata de viață a componentelor principale și reducând costurile de întreținere.
1. Modul colimator

  Este utilizat pentru îngustarea și reglarea fasciculului laser. Face ca fasciculul laser să fie adecvat pentru transmiterea ulterioară către modulul de focalizare. Nu trebuie înlocuit mai mult sau mai puțin de o dată pe an.
2. Modul de focalizare cu controler de poziție

  Reglează dinamic distanța focală în timpul funcționării pentru a asigura tăieturi profunde și de calitate.
3. 2 lentile de protecție inferioare

  Aceste lentile preiau cea mai mare parte a stropilor și fumului în timpul funcționării. Ușor și accesibil de înlocuit, acestea protejează lentila de focalizare, garantând tăieturi consistente și de înaltă precizie și economisind mii de euro pe reparații.
1. Set de protecție împotriva coliziunilor

  Kitul anti-coliziune BOCHU BLT6 protejează componenta cheie, capul laser, împotriva coliziunilor și deteriorării vârfului cauzate de deformarea materialului sau de erori ale operatorului. Reduce timpul de nefuncționare și asigură o funcționare lină și profitabilă.
2. Inel de răcire cu apă

  Asigură o calitate perfectă a tăierii. Răcește suplimentar modulele inferioare ale capului laser, asigurând o tăiere stabilă și precisă și protejând împotriva deteriorării cauzate de supraîncălzire.

Experiențe de la bloggeri entuziaști

Acest gravator laser poate grava fără nicio problemă. Cât de rapid și ușor este să personalizezi produsele!

Riccardo Muscarella
Mașina are o suprafață perfect plată. Acest lucru îmi face munca repetitivă mai ușoară!

Matteo Moras
O treabă excelentă realizată în mai puțin de o oră. Mulțumită vitezei mașinii cu laser CO2.

Roberto D'Adago
Acest model este grozav, iar precizia laserului este incredibilă, la fel de ascuțită ca un brici!

Roger Jungo

Greutate:: 24000 kg

Zona de lucru:: 2000x4000/2000x6000/2000x8500 mm

Cadru:: Welded from thick-walled steel tube, Moulded with strengthening, Metal sheet

Protecție de tip dulap:: Yes

Putere laser:: 20000-120000 W

Cap laser:: BOCI BLT 6

Tip laser:: Raycus/IPG

Z Puterea motorului W:: 750 W

Puterea motorului XY:: 1300/3000 W

Sistem de unsoare:: semi-automatic, Automatic centralized

Structura axei Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Precizia repoziționării:: ±0.02 mm

Max. viteza de miscare:: 100/120 m/min

Structura axei XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Gaz suplimentar:: Oxygen, nitrogen, argon, air

Senzor de înălțime:: Automatic capacitive

Max. viteza de lucru:: Depends on the material

Tipul de senzori de capăt:: Inductive

Software:: FSCUT 8000

Schimbarea automată a meselor de lucru:: Yes

Putere electrică:: Siemens

Sistem de control al înălțimii:: BCS100

Sistem de control:: EtherCAT BUS FSCUT8000C

Întreabă întrebări

Un laser cu fibră optică este cel mai potrivit pentru tăierea metalului, dar un laser CO2 special echipat cu un tub laser de mare putere poate fi, de asemenea, potrivit în acest scop. Cu toate acestea, trebuie avut în vedere faptul că grosimea metalului pentru tăierea cu un laser CO2 este limitată la 1,5 mm, în timp ce un laser cu fibră optică este capabil să taie până la 25 mm.
Costul unei ore de tăiere cu laser depinde nu numai de puterea mașinii laser și de viteza de funcționare a acesteia, ci și de o serie de alți factori, cum ar fi: abilitățile profesionale ale operatorului mașinii, costul închirierii unui camera de producție, costul și consumul de energie electrică, costul materialului în sine, cantitatea de deșeuri și timpul de nefuncționare al mașinii și multe altele. Pentru a răspunde fără ambiguitate la întrebarea despre costul unei ore de tăiere cu laser, este necesar să luați în considerare toți acești parametri.
Un fascicul laser focalizat este aplicat pe suprafața metalului, în urma căruia se topește, materialul topit este suflat din zona de tăiere cu ajutorul unui gaz auxiliar.
Puterea emițătorului laser depinde de grosimea materialului de prelucrat și de viteza de procesare dorită. De exemplu, un emițător de 1 kW va tăia oțel inoxidabil de 1 mm grosime cu o viteză de 13 m/min, iar un emițător de 3 kW va tăia același material la o viteză de aproximativ 35 m/min. Aici totul depinde de buget și de oportunitatea utilizării capacității maxime posibile. Deși se poate spune că în realitățile competitive de astăzi nu are sens să cumperi o mașină laser cu o putere mai mică de 1 kW.
