Ha még nem ismered az összes lézer működésének alapelveit – a stimulált emisszión keresztül erősített fényt –, kezdd itt: Mi az a lézer és hogyan működik? Ezen közös alapokon túl a lézergépek a lézerforrásuk alapján jelentősen eltérnek egymástól.

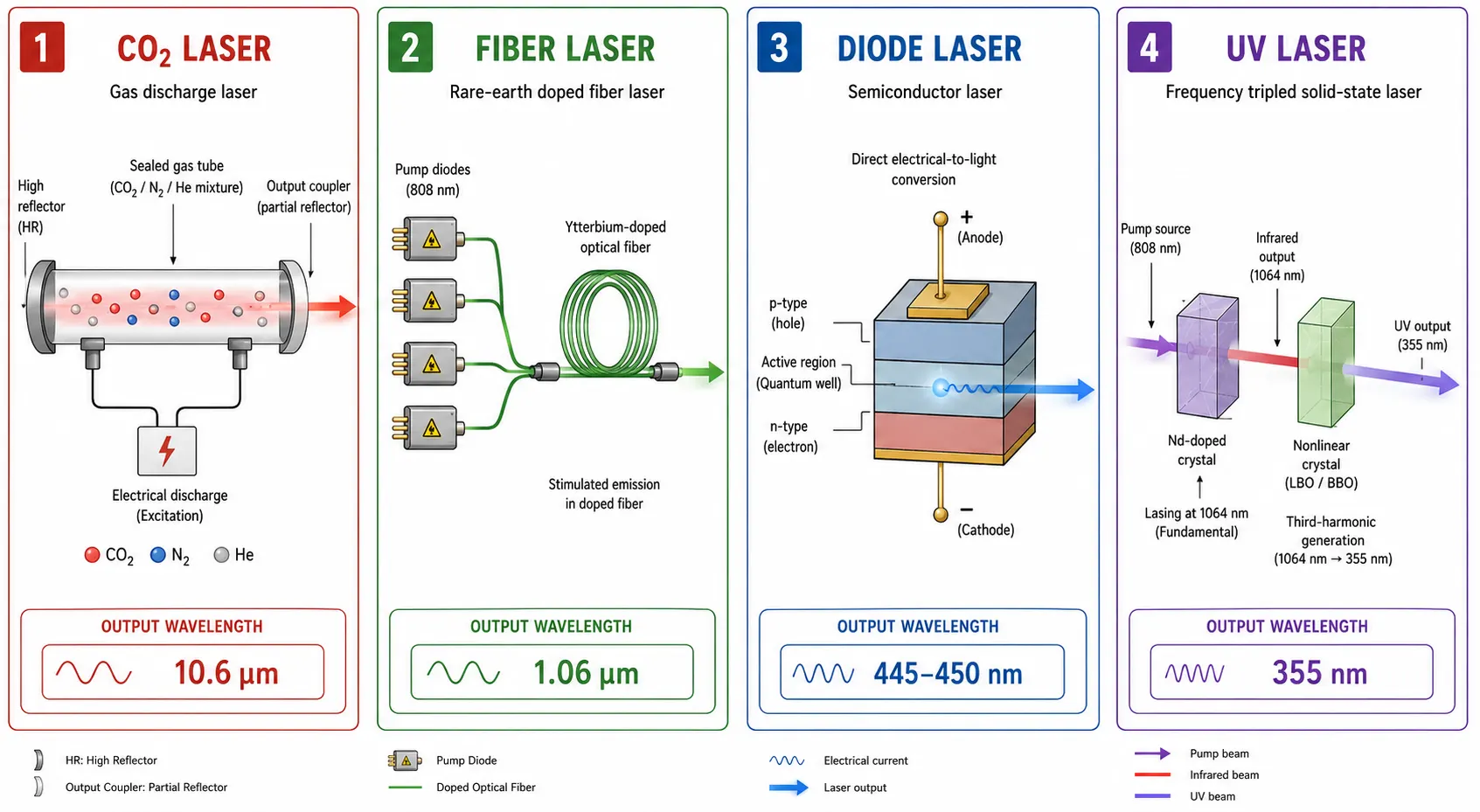

A forrás három gyakorlati szempontot határoz meg: hogy a sugár milyen anyagokkal lép kölcsönhatásba, hogyan épül fel és hogyan karbantartják a gépet, valamint mennyibe kerül a hosszú távú üzemeltetése. A CO₂-cső, a szálas modul, a diódasor és az UV-kristályalapú forrás különböző technológiák, eltérő hullámhosszakkal, különböző fénykeltési módszerekkel, és — egyes esetekben — különböző üzemmódokkal, például folyamatos vagy impulzusos lézerekkel rendelkeznek.
Az üzemeltetési költségek is hasonló mintát követnek. A CO2-csövek és a diódamodulok cseréje általában olcsóbb, de a szálas lézerforrások folyamatos használat mellett lényegesen hosszabb élettartammal rendelkeznek. A teljes tulajdonlási költség ugyanannyira függ a használati szokásoktól, mint a kezdeti beszerzési ártól.
Egy adott forrás típusra épített gép nem egy másikra épített gép erősebb vagy gyengébb változata – a forrás határozza meg, mire képes és mire nem, függetlenül attól, hogy mennyi teljesítményt adnak hozzá.
CO₂-lézerek
Hogyan működik egy CO₂-lézer?
A CO₂-lézer sugárzását egy gázkeverékkel – jellemzően szén-dioxiddal, nitrogénnel és héliummal – töltött, lezárt cső belsejében hozza létre. Az elektromos kisülés gerjeszti a gázmolekulákat, így 10,6 µm hullámhosszúságú, távoli infravörös tartományba eső fényt hoz létre.
Ezt a hullámhosszt a szerves anyagok hatékonyan elnyelik – a fa, az akril és a hasonló anyagok molekuláris kötései könnyen reagálnak az ezen a frekvencián lévő infravörös energiára. A fémek ezzel szemben e hullámhossz nagy részét visszaverik, ahelyett, hogy elnyelnék, ami korlátozza, hogy mit tud egy CO₂-lézer tipikus gépi teljesítményszinteken megmunkálni. A sugár egy sor tükörön halad át, mielőtt eléri a fókuszáló lencsét; a tükrök beállítása befolyásolja a vágás minőségét, és a rutin karbantartás részét képezi.
A CO₂-lézerek a legalkalmasabbak
A CO2-lézerek a szabványos fényforrások a CNC lézervágók és gravírozók számára, amelyek nemfém anyagokkal dolgoznak: fával, akrillal, szövetekkel, bőrrel, papírral és gumival. Az asztali és kis műhelyi gépek teljesítménye általában 40 W–150 W között mozog, míg a nemfémes anyagok vágására szolgáló ipari CO2-rendszerek teljesítménye akár több száz wattot is elérhet. Nagy teljesítményű csővel (150 W+) és speciális vágófejjel egyes CO₂-gépek vékony acélt is képesek vágni – akár ~1,5 mm-es vastagságig jó eredményekkel, illetve akár 2–3 mm-ig is, bár ez utóbbi esetben a vágási minőség romlik.
Nagy teljesítményű CO₂-lézerek – amelyek teljesítménye általában 1,5–2 kW-tól kezdődik, és vastagabb lemezek vágásához 6 kW-ra vagy annál is magasabbra skálázható — valóban léteznek a nehéziparban a fémvágáshoz. A 40–150 W-os tartományban azonban a CO₂ továbbra is nemfémes technológia marad: ez a teljesítményszint nem elegendő a csupasz fém vágásához, függetlenül attól, hogy a gépet hogyan állítják be.
A sugárképzés és a különböző CO2-csőtípusok részletes ismertetését lásd: Mi az a CO2-lézer: Hogyan működik a CO2-lézertechnológia.
Szálas lézerek
Hogyan működik a szálas lézer
A szálas lézer egy szilárdtest-lézer, amely ytterbiummal adalékolt optikai szálat használ erősítő közegként. A diódalézerek energiát pumpálnak ebbe a szálba, amely felerősíti a fényt, és körülbelül 1,06 µm (1064 nm) hullámhosszon bocsátja ki – ez a közeli infravörös tartományba esik.
A CO2-lézer 10,6 µm-es kimeneti hullámhosszával ellentétben ezt a hullámhosszt hatékonyan elnyelik a fémek, beleértve az acélt, az alumíniumot, a sárgarézet és a rezet is, ami miatt a szálas lézer a fémmegmunkáló lézergépek domináns forrása.
A szálas lézerek két fő üzemmódban működnek: folyamatos hullámú (CW) üzemmódban, ahol a sugár állandó teljesítményen halad – ami jellemző a vágásra és a hegesztésre –, valamint impulzusos vagy MOPA (Master Oscillator Power Amplifier) konfigurációkban, amelyek lehetővé teszik az impulzus időtartamának és a csúcsteljesítménynek a független szabályozását. A MOPA szálas források gyakoriak a jelölés és a gravírozás területén, ahol az impulzusenergia pontos szabályozása befolyásolja a színt, a mélységet és a felületi kivitelezést.
A szálas lézerek legalkalmasabbak
A fémek által elnyelt hullámhossz és a rugalmas CW/impulzusos üzemmód kombinációja miatt a szálas lézerek számos különböző géptípust hajtanak meg: fémlemez-vágógépeket, sorozatszámok és vonalkódok jelölésére szolgáló rendszereket, hegesztőrendszereket, valamint olyan tisztító rendszereket, amelyek eltávolítják a rozsdát, a festéket vagy a bevonatokat a fémfelületekről.
Mivel a szálon vezetett sugár szűk fókuszpontot tart fenn kis foltméret mellett, szálas lézerek finom részleteket és gyors feldolgozási sebességet érnek el fémeken a hasonló teljesítményű régebbi szilárdtest-lézerekhez képest. A szálas technológia nagyrészt kiszorította az olyan technológiákat, mint az Nd:YAG, mivel nagyobb elektromos hatékonyságot, hosszabb élettartamot és alacsonyabb karbantartási igényt kínál — nincs szükség villanólámpa vagy lézerkristály cseréjére.
A legtöbb kis- és közepes méretű gyártóüzem 1 kW–6 kW teljesítménytartományú szálas vágógépeket használ. Az 1 kW alatti gépek általában 3 mm-nél vékonyabb lemezeket dolgoznak fel, míg a 12 kW feletti rendszereket vastag lemezek vágására használják a nehéziparban.
A szálas források élettartama gyakorlati előnyt jelent a CO₂-vel szemben. Az olyan gyártók, mint az IPG Photonics, a távközlési minőségű egycsatornás emitterek használata esetén a szivattyúdiódák élettartamát 100 000 óra fölöttire becsülik. Az iparági források általában 80 000–100 000000 órás gyakorlati működési tartományt említenek a prémium márkák (IPG, Raycus, MAX Photonics) esetében, míg a középkategóriás forrásoknál általában 60 000–90 000 óra közötti tartományt jelölnek meg – mindez jelentősen hosszabb, mint az üveg CO₂-csöveké, és tükrözi, hogy a forrás belsejében nincs semmilyen fogyó gáz vagy optikai elem.
A szálas lézergépek nem egy egységes terméktípust alkotnak. A szálas vágógép, a szálas jelölőgép és a szálas hegesztőgép ugyanazon forrástechnológiára épülő, egymástól eltérő gépek, amelyekről részletesebben a „Mi az a szálas lézer: Hogyan működik a szálas lézertechnológia?” című cikkben olvashat
Diódalézerek
Hogyan működik a diódalézer
A diódalézer a félvezető p-n átmeneténél az elektromos áramot közvetlenül fénygé alakítja át – gáz, szál vagy kristályos erősítő közeg nem vesz részt a folyamatban. Az olyan lézergépekben, mint a gravírozók és a vágógépek, a diódalézerek általában 445–450 nm-es, kék hullámhosszon sugároznak.
Ez a diódatechnológia egy másik alkalmazási területe, mint a szálas és DPSS lézerekben használt szivattyúdiódák, amelyek nagyjából 800–980 nm-es hullámhosszon működnek – ezt a különbséget a termékleírásokban gyakran összekeverik.
A diódalézerek emellett nagyobb fókuszált foltméretet eredményeznek, mint a hasonló teljesítményű gáz- vagy szálas lézerek. Ez befolyásolja a pontosságot és a vágási mélységet: egy diódalézer finom részleteket tud gravírozni vékony anyagokra, de ugyanazon a névleges teljesítményen lassabban és kisebb mélységig vág, mint egy szálas vagy CO₂-lézer. Részletes minták esetén ez a sugárminőségbeli különbség befolyásolhatja azt is, hogy mennyire tisztán reprodukálhatók a nagyon finom vonalak, bár a legtöbb hobbiprojekt esetében a különbség nem észrevehető.
A diódalézerek legalkalmasabbak
A diódalézerek a belépő szintű és asztali gravírozók és vágógépek standard forrásai, amelyek vékony szerves anyagokkal dolgoznak – rétegelt lemez, tölgyfa, bőr, karton és egyes műanyagok (óvatosan, mivel bizonyos műanyagok bármilyen típusú lézerrel történő vágáskor káros gázokat bocsátanak ki).
A műszaki adatok összehasonlítása előtt érdemes felhívni a figyelmet egy címkézési problémára: a gyártók gyakran a diódalézer teljesítményét elektromos bemeneti teljesítményként adják meg, nem pedig optikai kimeneti teljesítményként. Egy „40 W”-os néven forgalmazott modul tényleges optikai kimenete jelentősen alacsonyabb lehet, mint amit a címke sugall – gyártótól függően néha akár jelentős mértékben is. Ha nem csak a címlapon szereplő számot, hanem az optikai kimeneti teljesítményt is ellenőrizzük, pontosabb alapot kapunk a készülékek összehasonlításához.
A diódamodulok élettartamuk során fokozatosan veszítenek optikai kimeneti teljesítményükből, és rendszeres lencsetisztítást igényelnek, de ezen kívül nincsenek fogyóeszköz jellegű optikai alkatrészeik. A lézergépekben használt diódamodulok gyártói által megadott élettartamát általában 10 000–20 000000 óra közötti tartományban adja meg, bár a jól karbantartott modulok hűvösebb működési környezetben meghaladhatják ezt az értéket.
A gravírozó diódalézerek és a szivattyúdiódák közötti teljes különbségről lásd: Mi az a diódalézer: Hogyan működik a diódalézer-technológia?
UV-lézerek
Hogyan működik egy UV-lézer?
A lézergépekben használt UV-lézer egy diódával pumpált szilárdtest-lézer (DPSS). A központi elem egy neodímiummal dúsított kristály, amely a közeli infravörös tartományban hoz létre egy kezdeti sugárnyalábot.
Ez a sugár ezután áthalad nemlineáris kristályokon, amelyek átalakítják azt harmadik harmonikusára, így körülbelül 355 nm kimeneti hullámhosszt eredményezve az ultraibolya tartományban. Mivel ez az átalakítás nemlineáris kristályokon keresztül történik, és nem egy másik erősítő közegen keresztül, az UV-lézerforrások egyes alkatrészeikben megegyeznek más DPSS-lézerekkel, bár az optikát és a kristályokat kifejezetten az ultraultraibolya kimenetre vannak hangolva. Az UV-lézerek nem folyamatos hullámban, hanem rövid impulzusokban működnek, amelyek mindegyike nanoszekundumok nagyságrendű ideig tart.
A rövid hullámhossz és a rövid impulzusidő kombinációja az úgynevezett „hideg megmunkálást” eredményezi: a lézerenergiát az anyag felületén abszorbeálják, és ez inkább fotokémiai, mint termikus reakciót vált ki. Ennek eredményeként a hőhatásos zóna sokkal kisebb, mint amit a CO₂-, szálas vagy diódalézerek ugyanazon az anyagon előidéznek.
Az UV-lézerek a legalkalmasabbak
A hideg feldolgozásnak köszönhetően az UV-lézerek olyan anyagokhoz is alkalmasak, amelyeket még rövid ideig tartó hőhatás is károsíthat. Hőérzékeny műanyagok esetében a CO2- vagy szálas lézer megolvaszthatja vagy elszínezheti a környező anyagot; az UV-lézer viszont ezek nélkül jelöli meg a felületet. Az üveg esetében ugyanez az elv érvényes – az UV elkerüli a mikrorepedéseket, amelyeket a hőalapú lézerek okozhatnak a jelölt terület körül.
Ezek a tulajdonságok miatt az UV-lézerek széles körben elterjedtek az élelmiszer- és gyógyszercsomagolások jelölésében, ahol a folyamat nem változtathatja meg a jelölés közelében lévő csomagolóanyag kémiai összetételét vagy szerkezeti integritását.
Az UV (DPSS) források általában a négy közül a leginkább karbantartásigényeseka négy közül – a frekvenciakonverzióhoz használt nemlineáris kristályok érzékenyek a szennyeződésre, és gyorsabban koptak, mint egy szálas lézerforrás. A fókuszpontban lévő nemlineáris kristályok fénykárosodása és szennyeződése ismert koptatási mechanizmus; egyes kereskedelmi forgalomban kapható UV-lézerek ezt úgy oldják meg, hogy a sugárnyalábot időszakosan a kristály sérülésmentes területére irányítják. Az UV DPSS-források gyártói által megadott élettartama általában 10 000–20 000 óra között mozog, ami tükrözi mind a szivattyúdióda élettartamát, mind a kristály romlási sebességét.
Az UV-lézerek nem egyszerűen „drágább szálas lézerek”. A nagyobb teljesítményű szálas lézer több hőenergiát szolgáltat, míg az UV-lézer megváltoztatja a sugár és az anyag közötti kölcsönhatás jellegét – a különbség a hullámhossz és az impulzusjellemzőkből fakad, nem csupán a teljesítményből. További részletekért lásd: Mi az az UV-lézer: Hogyan működik az UV-lézertechnológia?
Lézertípusok összehasonlítása
Az alábbi táblázat összefoglalja a hullámhosszt, a forrásmechanizmust, a jellemző teljesítménytartományt, a hálózati hatékonyságot, a forrás hozzávetőleges élettartamát, az alapanyagokat és a jellemző géptípusokat a fent tárgyalt négy lézertípus mindegyikére vonatkozóan.
A CO₂, szálas, diódás és UV lézertípusok összehasonlítása
| Lézeres típus | Hullámhossz | Forrásmechanizmus | Jellemző teljesítménytartomány | Fali csatlakozó hatékonysága | A források tipikus élettartama | Elsődleges anyagok | Jellemző géptípusok |
|---|---|---|---|---|---|---|---|
| CO₂ | ~10,6 μm | Gázkisülés (CO₂/N₂/He keverék) | 40–150 W (asztali); akár több száz W (ipari) | ~5–20% (üvegcső) | 2 000–8 000 h (üvegcső); 20 000–45 000 h (RF-cső) | Fa, akril, bőr, szövet, papír, gumi | CNC lézervágók és gravírozók (nem fém) |
| Szálas | ~1,06 µm (1064 nm) | Diódával pumpált, itterbiummal dúsított szál | 20–100 W (jelölés); 500 W–12 kW+ (vágás) | >30–40% (standard); akár ~50% (nagy hatékonyságú modellek) | 80 000–100 000 óra (prémium márkák) | Acél, alumínium, sárgaréz, réz | Vágó-, jelölő-, hegesztő- és tisztítógépek |
| Dióda | ~445–450 nm | Félvezető (p-n átmenet) | ~5–40 W optikai kimeneti teljesítmény | ~30–45% (csupasz dióda); rendszer szinten alacsonyabb | 10 000–20 000 óra (jellemző) | Vékony fa, bőr, karton, egyes műanyagok | Belépő szintű asztali gravírozók és vágógépek |
| UV | ~355 nm (harmadik harmonikus) | DPSS (Nd-doppingolt kristály + nemlineáris kristály), impulzusos | Jellemzően 1–10 W átlagos teljesítmény | ~5–10% | 10 000–20 000 óra | Hőérzékeny műanyagok, üveg, élelmiszer- és gyógyszercsomagolások | Speciális jelölőrendszerek |
Ezek a számok jellemző tartományokat jelentenek, nem pedig rögzített határértékeket — a tényleges műszaki adatok gyártónként és modelltől függően eltérhetnek. A fenti diódás tartomány az optikai kimeneti teljesítményt tükrözi; amint azt a „Diódás lézerek” szakasz is elmagyarázza, a címkén feltüntetett teljesítmény gyakran inkább az elektromos bemeneti teljesítményre vonatkozik, amely jelentősen magasabb lehet, mint a lézer tényleges optikai kimeneti teljesítménye.

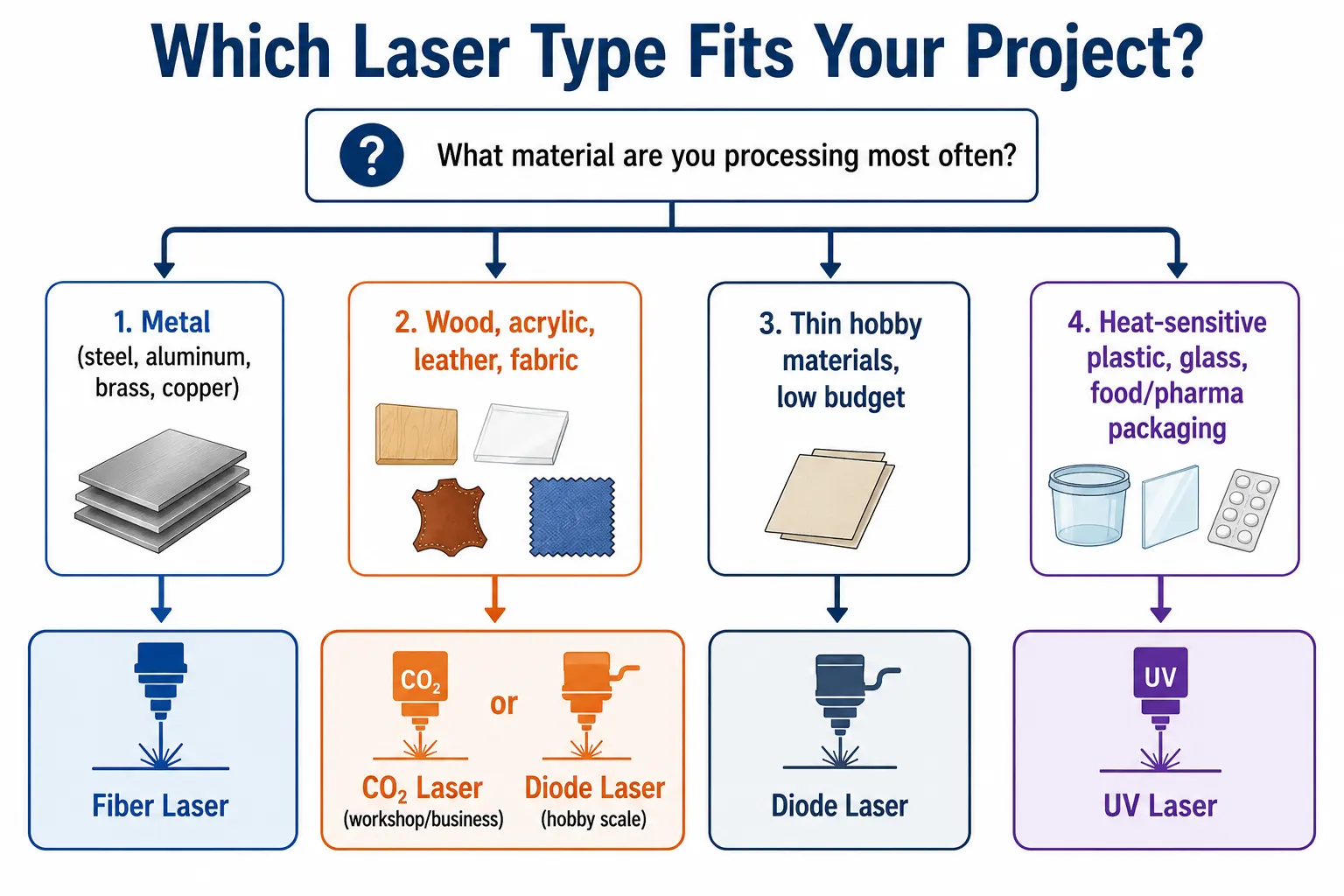

Melyik lézertípus illik az Ön projektjéhez?

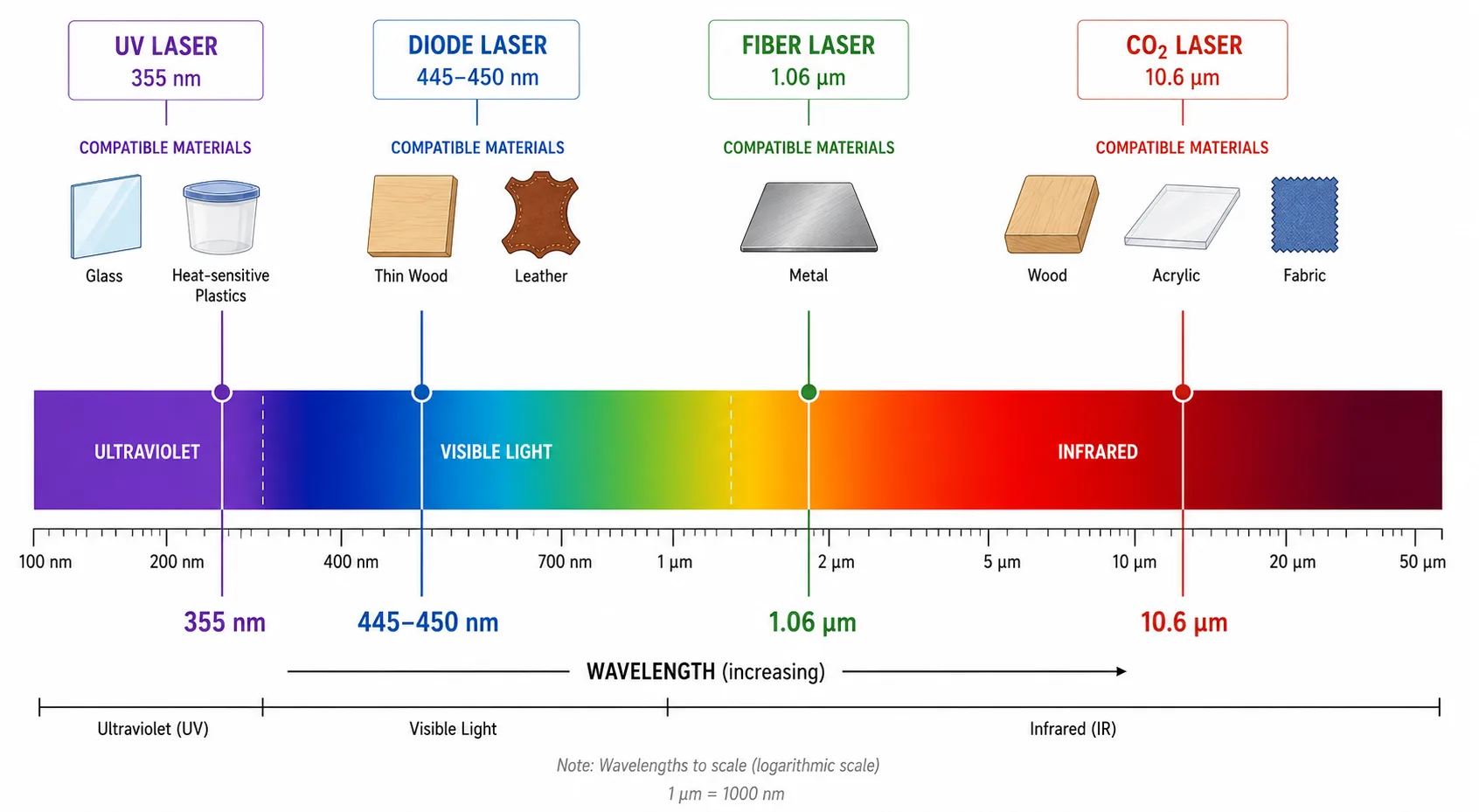

Az anyagkompatibilitás az első szűrő; a teljesítmény és a költségvetés a második. A műhelyekben és kisvállalkozásokban jellemzően használt teljesítményű lézergépek esetében az egyes lézertípusok hullámhossza határozza meg, hogy mely anyagokat tudják feldolgozni — függetlenül attól, hogy a gépnek mekkora a teljesítménye.
- Fa, akril, bőr vagy szövet vágása vagy gravírozása: a CO₂ a bevált választás műhelyek és kisvállalkozások számára; a diódalézerek alacsonyabb beszerzési költség mellett alkalmasak vékonyabb anyagok hobbi szintű gravírozására.
- Fém vágása, jelölése, hegesztése vagy tisztítása: a négy közül a száloptika az egyetlen praktikus lehetőség — a CO2-, a dióda- és az UV-hullámhosszokat a legtöbb fém nem képes hatékonyan elnyelni.
- Hőérzékeny műanyagok, üveg, élelmiszer- és gyógyszercsomagolások jelölése, illetve erősen fényvisszaverő fémek (réz, arany és hasonlók): az UV elkerüli a hőérzékeny anyagokon a hőlézerek által okozott elszíneződést és mikrorepedéseket, rövid hullámhosszát pedig hatékonyan elnyelik azok a fényvisszaverő fémek, amelyek a szálas lézer energiáját szétszórják.
Egyes gépek egyetlen forrás köré több kiegészítőt is integrálnak, de általános szabályként az itt felsorolt lézertípusok mindegyike önálló termékkategóriát képvisel, nem pedig kiegészítő funkciót. A költségvetés akkor válik fontossá, amikor az anyagkompatibilitás leszűkíti a választási lehetőségeket – a leggyakoribb és legköltségesebb hiba az, ha kizárólag az ár alapján választanak, mielőtt meggyőződnének arról, hogy az adott lézertípus képes-e feldolgozni a kívánt anyagot.
A lézerek osztályozása és a biztonsági követelmények (burkolatok, reteszelések, védőszemüvegek) is jelentősen eltérnek ezek között a lézertípusok között — a berendezés kiválasztása előtt olvassa el a „4 lézerosztály: A végső útmutató” című részletes leírást.
Gyakran feltett kérdések a lézertípusokról
Vághat-e fémet egy CO₂-lézer?
Egy szabványos asztali csővel (40–150 W) nem – ez a teljesítmény nem elegendő a csupasz fém vágásához. Nagy teljesítményű csővel (150 W+) és speciális vágófejjel azonban a CO2-gépek képesek vékony acélt vágni: elfogadható minőségben legfeljebb ~1,5 mm-es vastagságig, míg 2–3 mm-es vastagságig bizonyos kompromisszumok mellett az élkialakítás terén. Ennél nagyobb vastagság esetén a szálas lézer a praktikusabb választás – a szálas lézer hasonló teljesítményszintek mellett hatékonyabban vágja a fémet, és vastagabb lemezek esetén is jobb minőséget biztosít.
A diódalézer valóban olyan erős, mint amire a megadott wattérték utal?
Gyakran nem. A gyártók általában a diódalézer teljesítményét elektromos bemeneti teljesítményként adják meg, nem pedig optikai kimeneti teljesítményként – az anyagot ténylegesen elérő fényenergia jelentősen alacsonyabb lehet a feltüntetett értéknél, néha akár jelentős mértékben is. Az optikai kimeneti specifikációk ellenőrzése pontosabb összehasonlítást tesz lehetővé.
Miért lenne szükségem UV-lézerre a szálas lézer helyett?
Az UV-lézerek hidegmegmunkálást alkalmaznak – 355 nm-es rövid impulzusokat, amelyek minimális hőátadás mellett jelölik meg a felületeket. Ez fontos a hőérzékeny műanyagok, az üveg, valamint az élelmiszer- vagy gyógyszeripari csomagolások esetében, ahol a szálas lézer hőenergiája megolvaszthatja, elszínezheti vagy mikrorepedéseket okozhat az anyagban a jelölés körül.
Melyik lézertípus a megfelelő egy induló kisvállalkozás számára?
Ez attól függ, hogy milyen anyagokat dolgoznak fel leggyakrabban. A főként fával, akrillal vagy bőrrel dolgozó vállalkozások általában CO₂- vagy diódalézerrel kezdik. A fémjelölésre vagy -vágásra specializálódott vállalkozásoknak költségvetéstől függetlenül szálas lézerre van szükségük, mivel a többi típus egyáltalán nem képes fémet megmunkálni.
