Pokud ještě neznáte základní princip fungování všech laserů – zesílení světla prostřednictvím stimulované emise – začněte zde: Co je to laser a jak funguje? Kromě těchto společných základů se laserové stroje výrazně liší podle svého laserového zdroje.

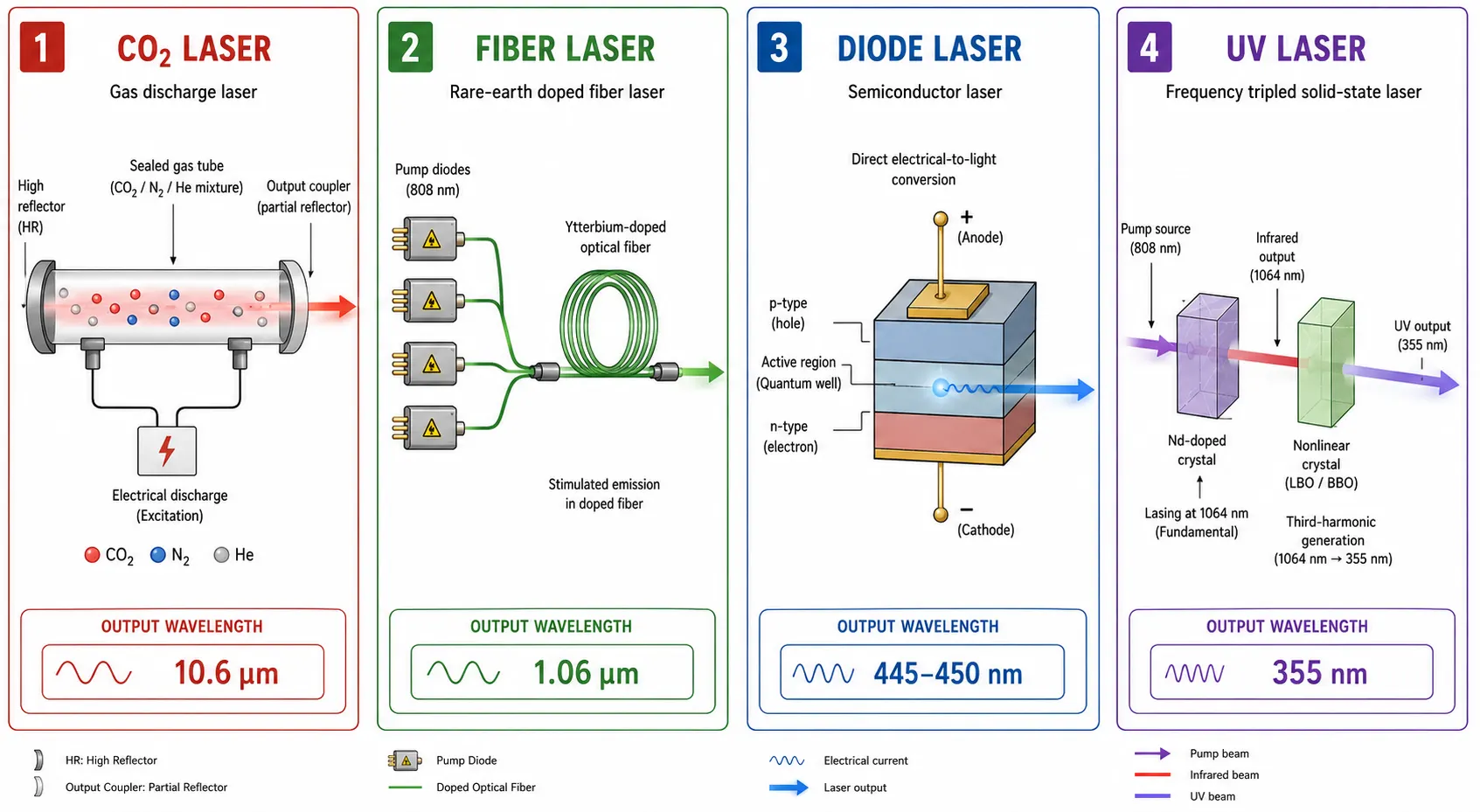

Zdroj určuje tři praktické důsledky: s jakými materiály paprsek interaguje, jak je zařízení konstruováno a udržováno a jaké jsou náklady na jeho dlouhodobý provoz. CO₂ trubice, vláknový modul, diodová matice a zdroj na bázi UV krystalu představují různé technologie s odlišnými vlnovými délkami, odlišnými způsoby generování světla a – v některých případech – odlišnými provozními režimy, jako jsou například kontinuální nebo pulzní lasery.
Provozní náklady se řídí podobným vzorcem. CO₂ trubice a diodové moduly jsou obvykle levnější při individuální výměně, ale vláknový laserový zdroj má při nepřetržitém provozu tendenci vydržet podstatně déle. Celkové náklady na vlastnictví závisí stejně tak na způsobu používání jako na počáteční pořizovací ceně.
Zařízení postavené na jednom typu zdroje není více či méně výkonnou verzí zařízení postaveného na jiném typu – zdroj určuje, co zařízení dokáže a co ne, bez ohledu na to, jaký výkon je mu dodán.
CO2 lasery
Jak funguje CO₂ laser
CO₂ laser generuje svůj paprsek uvnitř uzavřené trubice naplněné směsí plynů — obvykle oxidem uhličitým, dusíkem a héliem. Elektrický výboj excituje molekuly plynu a vytváří světlo o vlnové délce 10,6 µm v daleké infračervené oblasti.
Tuto vlnovou délku účinně pohlcují organické materiály — molekulární vazby ve dřevě, akrylu a podobných materiálech snadno reagují na infračervenou energii této frekvence. Kovy naopak většinu této vlnové délky spíše odrážejí, než aby ji pohlcovaly, což omezuje možnosti zpracování CO₂ laserem při typických výkonech stroje. Paprsek prochází řadou zrcadel, než dosáhne zaostřovací čočky; seřízení zrcadel ovlivňuje kvalitu řezu a je součástí běžné údržby.
CO₂ lasery jsou nejvhodnější pro
CO₂ lasery jsou standardním zdrojem pro CNC laserové řezačky a gravírky pracující s nekovovými materiály: dřevem, akrylem, látkou, kůží, papírem a gumou. Stolní stroje a malé dílenské stroje obvykle pracují v rozmezí 40 W–150 W, zatímco průmyslové CO₂ systémy pro řezání nekovových materiálů mohou dosahovat výkonu několika set wattů. Díky vysoce výkonné trubici (150 W+) a speciální řezací hlavě mohou některé CO₂ stroje řezat i tenkou ocel – až do tloušťky ~1,5 mm s dobrými výsledky a až do 2–3 mm s určitými kompromisy v kvalitě hran.
Vysoce výkonné CO₂ lasery — jejich výkon obvykle začíná na 1,5–2 kW a u silnějších plechů dosahuje 6 kW i více — se v těžkém průmyslu pro řezání kovů skutečně používají. V rozmezí 40–150 W však CO₂ zůstává technologií určenou pro řezání nekovů: tento výkon nestačí k řezání holého kovu bez ohledu na nastavení stroje.
Úplné vysvětlení generování paprsku a různých typů CO₂ trubic najdete na Co je CO₂ laser: Jak funguje technologie CO₂ laseru.
Vláknové lasery
Jak funguje vláknový laser
Vláknový laser je pevnolátkový laser, který jako zesilovací médium využívá optické vlákno dopované ytterbiem. Diodové lasery čerpají energii do tohoto vlákna, které světlo zesiluje a vyzařuje ho při vlnové délce přibližně 1,06 µm (1064 nm) — což je vlnová délka v blízké infračervené oblasti.
Na rozdíl od výstupu CO₂ o vlnové délce 10,6 µm, je tato vlnová délka účinně pohlcována kovy, včetně oceli, hliníku, mosazi a mědi, což činí vláknový laser dominantním zdrojem pro laserové stroje na zpracování kovů.
Vláknové lasery pracují ve dvou hlavních režimech: v režimu kontinuálního vlnění (CW), kdy paprsek pracuje s konstantním výkonem – typický pro řezání a svařování – a v pulzním režimu nebo v konfiguraci MOPA (Master Oscillator Power Amplifier), které umožňují nezávislé řízení délky pulzu a špičkového výkonu. Vláknové zdroje MOPA se běžně používají při značení a gravírování, kde přesná kontrola energie pulzu ovlivňuje barvu, hloubku a povrchovou úpravu.
Vláknové lasery jsou nejvhodnější pro
Díky kombinaci vlnové délky absorbované kovem a flexibilního provozu v režimu CW/pulzním režimu se vláknové lasery využívají v několika různých kategoriích strojů: řezací stroje na plechy, značkovací systémy pro sériová čísla a čárové kódy, svařovací systémy a čisticí systémy, které odstraňují rez, barvu nebo povlaky z kovových povrchů.
Protože paprsek vedený vláknem si udržuje úzké zaostření na malou plochu, vláknových laserů dosahují při zpracování kovů jemných detailů a vysokých rychlostí ve srovnání se staršími pevnolátkovými lasery s podobným výkonem. Vláknové lasery do značné míry nahradily technologie jako Nd:YAG, protože nabízejí vyšší elektrickou účinnost, delší životnost a nižší nároky na údržbu — není třeba vyměňovat bleskovou lampu ani laserový krystal.
Většina malých a středních výrobních dílen používá vláknový řezací stroj v rozsahu 1 kW–6 kW. Stroje s výkonem pod 1 kW obvykle zpracovávají tenké plechy do tloušťky přibližně 3 mm, zatímco systémy s výkonem nad 12 kW se používají pro řezání silných plechů v těžkém průmyslu.
Životnost vláknového zdroje představuje praktickou výhodu oproti CO₂. Výrobci, jako je IPG Photonics, uvádějí životnost čerpacích diod přesahující 100 000 hodin při použití jednotlivých emitorů telekomunikační třídy. Odborníci z oboru častěji uvádějí praktický provozní rozsah 80 000–100 000 hodin u prémiových značek (IPG, Raycus, MAX Photonics), přičemž zdroje střední třídy se obvykle uvádějí v rozmezí 60 000–90 000 hodin000–90 000 hodin — což je v každém případě výrazně delší doba než u skleněných CO₂ trubic a odráží to skutečnost, že uvnitř zdroje nejsou žádné spotřební plyny ani optické prvky.
Vláknový laser není jeden typ produktu. Stroj na řezání vláknovým laserem, stroj na značení vláknovým laserem a svařovačka vláknovým laserem jsou různé stroje postavené na stejné technologii zdroje, přičemž každý z nich je podrobněji popsán v článku Co je vláknový laser: Jak funguje technologie vláknového laseru
Diodové lasery
Jak funguje diodový laser
Diodový laser přeměňuje elektrický proud přímo na světlo na polovodičovém p-n přechodu — nezapojuje se do toho žádný plyn, vlákno ani krystalové zesilovací médium. V laserových strojích, jako jsou gravírovací a řezací stroje, diodové lasery obvykle vyzařují v modré vlnové délce 445–450 nm.
Jedná se o odlišné použití diodové technologie než u čerpacích diod používaných uvnitř vláknových a DPSS laserů, které pracují v rozsahu přibližně 800–980 nm – tento rozdíl je v popisech produktů často zaměňován.
Diodové lasery také vytvářejí větší velikost zaostřeného bodu než plynové nebo vláknové lasery srovnatelného výkonu. To ovlivňuje přesnost a hloubku řezu: diodový laser dokáže gravírovat jemné detaily na tenkých materiálech, ale řeže pomaleji a do menší hloubky než vláknový nebo CO₂ laser při stejném udávaném výkonu. U detailních návrhů může tento rozdíl v kvalitě paprskumůže také ovlivnit, jak čistě se reprodukují velmi jemné linky, i když u většiny hobby projektů není tento rozdíl patrný.
Diodové lasery jsou nejvhodnější pro
Diodové lasery jsou standardním zdrojem pro základní a stolní gravírovací a řezací stroje pracující s tenkými organickými materiály — překližky, lípy, kůže, lepenky a některých plastů (s opatrností, protože některé plasty při řezání jakýmkoli typem laseru uvolňují škodlivé výpary).
Před porovnáním specifikací je třeba upozornit na jeden problém s označováním: výrobci často uvádějí výkon diodového laseru jako elektrický příkon, nikoli jako optický výstupní výkon. Modul uváděný na trh jako „40 W“, může mít ve skutečnosti výrazně nižší optický výkon, než naznačuje štítek – někdy i o značný rozdíl, v závislosti na výrobci. Kontrola optického výkonu, nikoli pouze udávané hodnoty, poskytuje přesnější základ pro srovnání strojů.
Diodové moduly také během své životnosti postupně ztrácejí optický výkon a vyžadují pravidelné čištění čoček, ale kromě toho nemají žádné spotřební optické součásti. Výrobcem udávaná životnost diodových modulů používaných v laserových strojích se obvykle pohybuje v rozmezí 10 000–20 000 hodin, i když dobře udržované moduly v chladnějším provozním prostředí mohou tuto hodnotu překročit.
Úplné rozlišení mezi diodovými lasery pro gravírování a čerpacími diodami najdete v článku Co je diodový laser: Jak funguje technologie diodových laserů
UV lasery
Jak funguje UV laser
UV laser používaný v laserových strojích je diodově čerpaný pevnomateriálový (DPSS) laser. Jeho základním prvkem je krystal dopovaný neodymemdopovaný krystal, který generuje počáteční paprsek v blízké infračervené oblasti.
Tento paprsek poté prochází nelineárními krystaly, které jej převádějí na jeho třetí harmonickou, čímž vzniká výstupní vlnová délka přibližně 355 nm v ultrafialové oblasti. Jelikož k této konverzi dochází prostřednictvím nelineárních krystalů, a nikoli jiného zesilovacího média, sdílejí UV laserové zdroje některé komponenty s jinými DPSS lasery, ačkoli optika a krystaly jsou speciálně naladěny pro ultrafialový výstup. UV lasery pracují v krátkých pulzech, nikoli v režimu kontinuálního vlnění, přičemž každý pulz trvá řádově nanosekundy.
Kombinace krátké vlnové délky a krátké doby trvání pulzu vede k jevu známému jako „studené zpracování“: laserová energie je absorbována na povrchu materiálu a vyvolává spíše fotochemickou než tepelnou reakci. Výsledkem je mnohem menší tepelně ovlivněná zóna než u CO₂ laserů, vláknových laserů nebo diodových laserů při zpracování stejného materiálu.
UV lasery jsou nejvhodnější pro
Díky zpracování za studena jsou UV lasery vhodné pro materiály, které se poškodí teplem, a to i při krátkodobém působení. Na tepelně citlivých plastech může CO₂ nebo vláknový laser roztavit nebo zbarvit okolní materiál; UV laser značkuje povrch bez těchto účinků. Na skle platí stejný princip – UV laser zabraňuje vzniku mikrotrhlin, které mohou tepelné lasery způsobit v okolí značené oblasti.
Díky těmto vlastnostem se UV lasery běžně používají při značení obalů potravin a léčiv, kde proces nesmí změnit chemické složení ani strukturální integritu obalového materiálu v blízkosti značky.
UV (DPSS) zdroje jsou obecně ze všech čtyř nejnáročnější na údržbu – nelineární krystaly používané pro frekvenční konverzi jsou citlivé na znečištění a degradují rychleji než zdroj vláknového laseru. Fotopoškození a znečištění nelineárních krystalů v ohnisku jsou známým mechanismem degradace; některé komerční UV lasery tento problém řeší periodickým posunem paprsku do nepoškozené oblasti krystalu. Životnost UV DPSS zdrojů udávaná výrobcem se obvykle pohybuje v rozmezí 10 000–20 000 hodin, což odráží jak životnost čerpací diody, tak rychlost degradace krystalu.
UV lasery nejsou jednoduše „dražší vláknovými lasery“. Vláknový laser s vyšším výkonem dodává více tepelné energie, zatímco UV laser mění typ interakce mezi paprskem a materiálem – rozdíl spočívá ve vlnové délce a charakteristikách pulzu, nikoli pouze ve výkonu. Více podrobností najdete v článku Co je to UV laser: Jak funguje technologie UV laserů
Srovnání typů laserů
Níže uvedená tabulka shrnuje vlnovou délku, mechanismus zdroje, typický rozsah výkonu, účinnost zdroje, přibližnou životnost zdroje, primární materiály a typické typy zařízení pro každý ze čtyř výše uvedených typů laserů.
Porovnání typů CO₂, vláknových, diodových a UV laserů
| Typ laseru | Vlnová délka | Mechanismus zdroje | Typický rozsah výkonu | Účinnost ze zásuvky | Typická životnost zdroje | Primární materiály | Typické typy strojů |
|---|---|---|---|---|---|---|---|
| CO₂ | ~10,6 μm | Plynový výboj (směs CO₂/N₂/He) | 40–150 W (stolní); až několik set W (průmyslové) | ~5–20 % (skleněná trubice) | 2 000–8 000 h (skleněná trubice); 20 000–45 000 h (vysokofrekvenční trubice) | Dřevo, akrylát, kůže, textilie, papír, guma | CNC laserové řezačky a gravírky (nekovové) |
| Vláknové | ~1,06 µm (1064 nm) | Vlákno dopované ytterbiem s diodovým čerpáním | 20–100 W (značení); 500 W–12 kW+ (řezání) | >30–40 % (standardní); až ~50 % (vysoce účinné modely) | 80 000–100 000 h (prémiové značky) | Ocel, hliník, mosaz, měď | Stroje na řezání, značení, svařování a čištění |
| Dioda | ~445–450 nm | Polovodič (p-n přechod) | optický výkon ~5–40 W | ~30–45 % (holá dioda); nižší na úrovni systému | 10 000–20 000 h (typicky) | Tenké dřevo, kůže, lepenka, některé plasty | Základní stolní gravírovací a řezací stroje |
| UV | ~355 nm (třetí harmonická) | DPSS (krystal dopovaný Nd + nelineární krystal), pulzní | Obvykle průměrný výkon 1–10 W | ~5–10 % | 10 000–20 000 h | Plasty citlivé na teplo, sklo, obaly na potraviny a farmaceutické výrobky | Specializované značkovací systémy |
Uvedené hodnoty představují typické rozsahy, nikoli pevné limity — skutečné specifikace se liší podle výrobce a modelu. Výše uvedený rozsah diod odráží optický výkon; jak vysvětluje sekce „Diodové lasery“, označený výkon v wattech často odkazuje na elektrický příkon, který může být podstatně vyšší než skutečný optický výkon laseru.

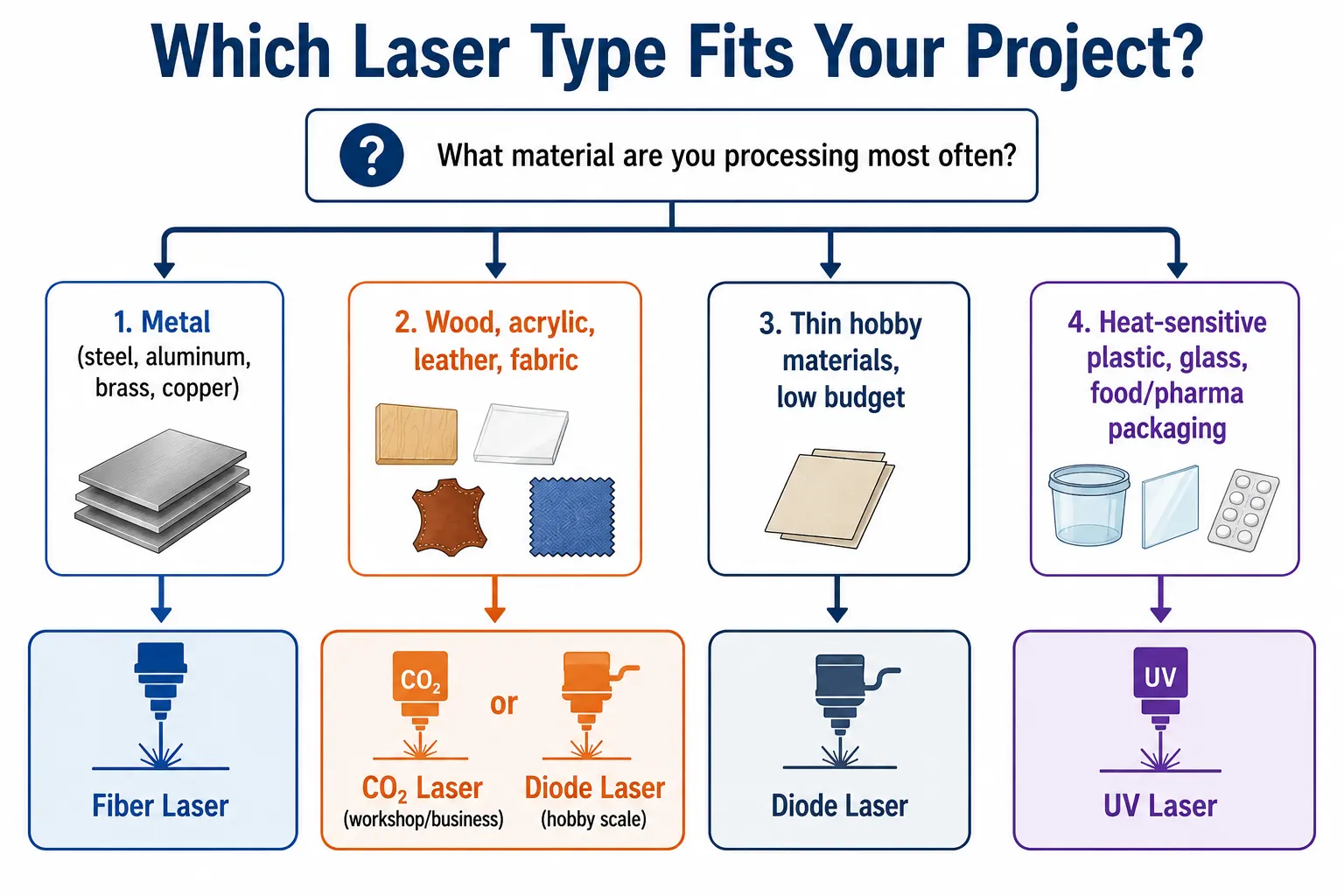

Který typ laseru je vhodný pro váš projekt?

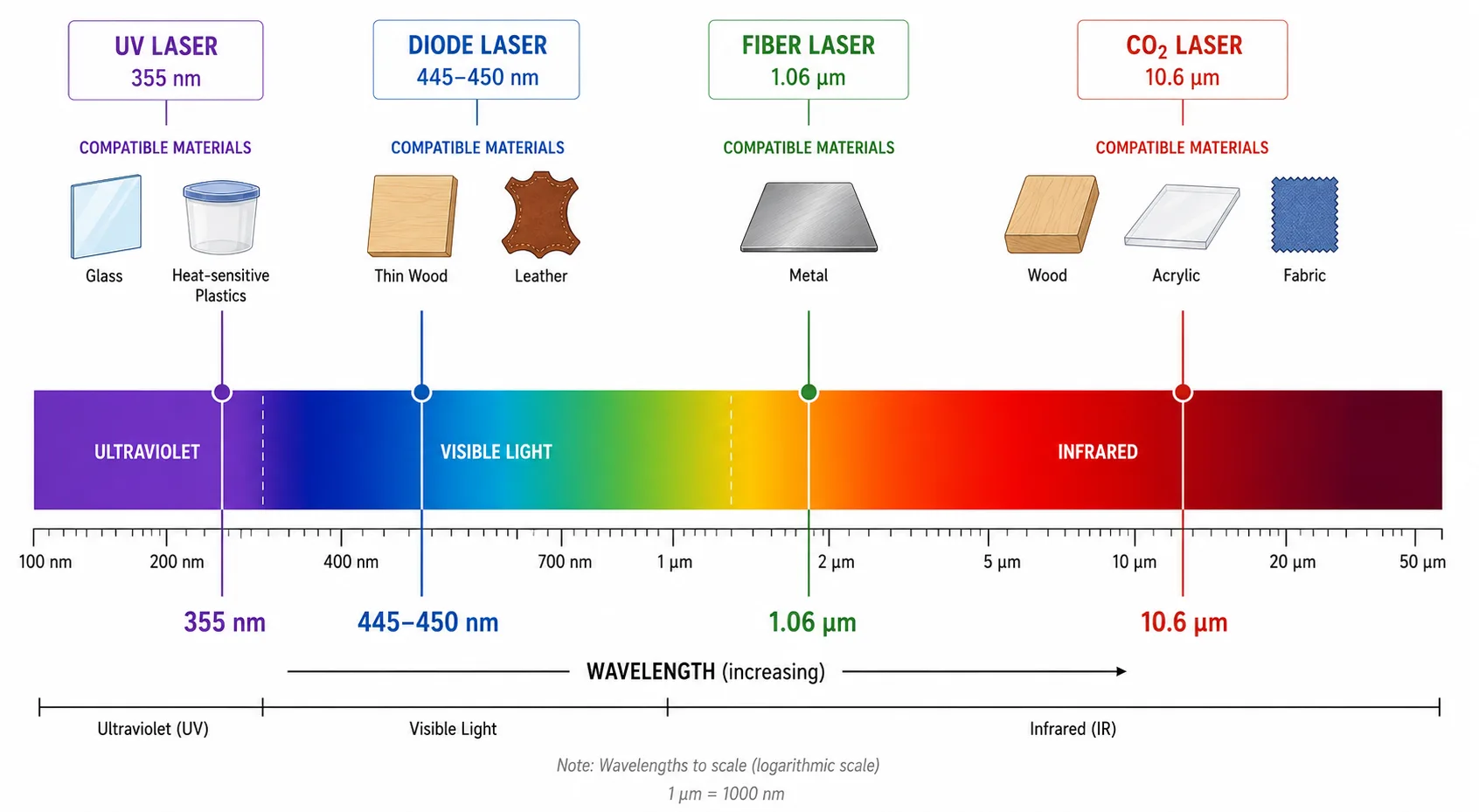

Kompatibilita s materiálem je prvním kritériem; výkon a rozpočet jsou až na druhém místě. U typických laserových strojů s výkonem vhodným pro dílny a malé podniky určuje vlnová délka každého typu laseru, které materiály lze zpracovat — bez ohledu na to, jaký výkon stroj má.
- Řezání nebo gravírování dřeva, akrylu, kůže nebo textilu: CO₂ je osvědčenou volbou pro objemy typické pro dílny a malé podniky; diodové lasery se hodí pro gravírování v hobby měřítku na tenčích materiálech s nižšími pořizovacími náklady.
- Řezání, značení, svařování nebo čištění kovů: vláknový laser je jedinou praktickou volbou ze všech čtyř typů – vlnové délky CO₂, diodových a UV laserů nejsou většinou kovů účinně pohlcovány.
- Teplu citlivé plasty, sklo, značení obalů potravin a léčiv nebo vysoce reflexní kovy (měď, zlato a podobné): UV záření zabraňuje zabarvení a vzniku mikrotrhlin, které mohou tepelné lasery způsobit na tepelně citlivých materiálech, a jeho krátká vlnová délka je účinně pohlcována reflexními kovy, které energii vláknového laseru rozptylují.
Některé stroje kombinují přídavná zařízení kolem jediného zdroje, ale zpravidla každý zde uvedený typ laseru představuje samostatnou kategorii produktů, nikoli pouze doplňkovou funkci. Rozpočet hraje roli až poté, co kompatibilita s materiálem zúží výběr – výběr založený pouze na ceně, ještě před ověřením, zda daný typ laseru dokáže zpracovat zamýšlený materiál, je nejčastější a nejnákladnější chybou.
Klasifikace laserů a bezpečnostní požadavky (kryty, bezpečnostní spínače, ochranné brýle) se mezi těmito typy laserů také výrazně liší – před výběrem zařízení si přečtěte podrobnosti v článku „4 typy laserových tříd: Kompletní průvodce“.
Často kladené otázky o typech laserů
Může CO₂ laser řezat kov?
Se standardní stolní trubicí (40–150 W) ne – tento výkon nestačí k řezání holého kovu. S vysokovýkonnou trubicí (150 W+) a speciální řezací hlavou však mohou CO₂ stroje řezat tenkou ocel: až do tloušťky ~1,5 mm s přijatelnou kvalitou a až do 2–3 mm s určitými kompromisy v kvalitě povrchu řezu. Nad touto tloušťkou je praktičtější volbou vláknový laser – vláknový laser řeže kov efektivněji při srovnatelných výkonech a zachovává lepší kvalitu i u silnějších plechů.
Je diodový laser tak výkonný, jak naznačuje jeho udávaný výkon v wattech?
Často ne. Výrobci obvykle uvádějí výkon diodového laseru jako elektrický příkon, nikoli jako optický výstupní výkon – skutečná světelná energie dopadající na materiál může být výrazně nižší než udávaná hodnota, někdy i o značný rozdíl. Přesnější srovnání poskytne kontrola specifikací optického výstupu.
Proč bych měl potřebovat UV laser místo vláknového laseru?
UV lasery využívají „studené“ zpracování — krátké pulzy o vlnové délce 355 nm, které značí povrchy s minimálním přenosem tepla. To je důležité u plastů citlivých na teplo, skla a obalů potravin či léčiv, kde by tepelná energie vláknového laseru mohla materiál v okolí značky roztavit, zbarvit nebo v něm způsobit mikrotrhliny.
Který typ laseru je vhodný pro malou firmu, která teprve začíná?
Záleží na materiálech, které se zpracovávají nejčastěji. Firmy pracující hlavně se dřevem, akrylem nebo kůží obvykle začínají s CO₂ nebo diodovým laserem. Firmy zaměřené na značení nebo řezání kovů potřebují vláknový laser bez ohledu na rozpočet, protože ostatní typy lasery kov vůbec nezpracovávají.
