Co je to CO₂ laser a jak funguje technologie CO₂ laseru?

Co je to CO₂ laser?

CO2 laser je typ laseru, který využívá směs oxidu uhličitého, dusíku a helia k vytvoření světelného paprsku dostatečně silného na řezání nebo gravírování materiálů, jako je dřevo, akrylát a kůže. Jedná se o jeden z několika typů laserů dostupných pro řezací a gravírovací stroje, z nichž každý je postaven na jiném materiálu produkujícím světlo.

Pokud ještě nevíte, jak lasery obecně fungují, náš Co je to laser a jak funguje? nejprve vysvětluje základní fyzikální principy – tento článek na ně navazuje a zaměřuje se konkrétně na CO₂ laser.

CO₂ laser v podstatě vytváří paprsek – úzce zaostřený proud světla – excitací směsi plynů uzavřené uvnitř trubice. Právě tato směs plynů dává tomuto typu laseru jeho název a specifické vlastnosti, které podrobně vysvětluje následující část.

Tento průvodce vysvětluje, proč směs plynů dává tomuto laseru jeho název, jaké fyzikální komponenty vytvářejí paprsek, jak je tento paprsek krok za krokem generován a zesilován a co určuje, které materiály dokáže skutečně řezat nebo gravírovat – vše potřebné k pochopení nejen toho, co CO₂ laser dělá, ale i proč funguje tak, jak funguje.

Proč se nazývá „CO₂“ laser?

Název pochází přímo z oxidu uhličitého (CO₂), plynu, který je zodpovědný za samotnou produkci laserového světla. Uvnitř trubice se CO₂ mísí s dusíkem a héliem – každý plyn hraje specifickou roli a směs jako celek se často nazývá zesilovací médium (nebo laserové médium): materiál, který přeměňuje vstupní energii na světlo. Každý laser jej potřebuje; v CO₂ laseru je tímto materiálem samotná plynná směs.

• Oxid uhličitý (CO₂) je plyn, který skutečně vyzařuje světlo.
• Dusík (N₂) pomáhá účinněji přenášet energii do molekul CO₂, čímž zesiluje tento proces.
• Hélium (He) pomáhá plynné směsi rychleji se ochladit a obnovit stav mezi jednotlivými pulzy energie, čímž udržuje konzistentní paprsek.

Toto se liší od jiných typů laserů, s nimiž se můžete setkat: na rozdíl od vláknových laserů, které využívají skleněná vlákna, nebo diodových laserů, které využívají polovodičové čipy, používá CO₂ laser jako materiál produkující světlo plyn. Náš průvodce „4 hlavní typy laserů používaných v laserových strojích“ je všechny podrobně porovnává.

Prvním krokem je zjistit, z čeho se plynová směs skládá. Dále se podívejme na samotné součásti stroje, které tento plyn přeměňují na funkční laserový paprsek.

Základní stavební kameny CO₂ laseru (co se skrývá uvnitř přístroje)

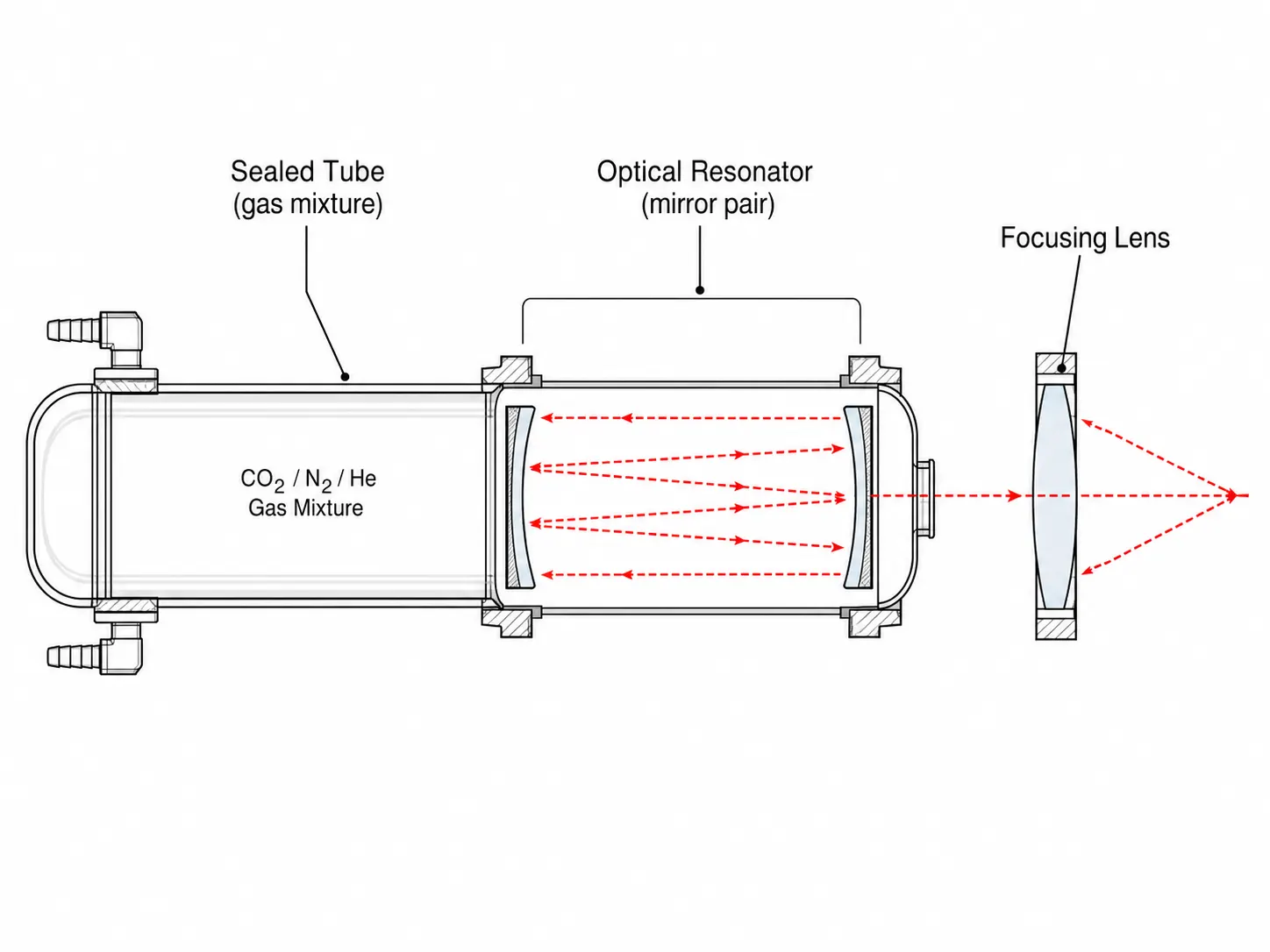

Zdroj CO₂ laseru se skládá ze tří hlavních fyzických částí a pochopení funkce každé z nich výrazně usnadní sledování postupu krok za krokem v následující části.

• Uzavřená trubice – obsahuje směs plynů a právě zde dochází k samotné produkci světla.
• Zrcadla, tvořící takzvaný optický rezonátor (neboli rezonanční dutinu) – dvojici zrcadel umístěných proti sobě, umístěná tak, aby se světlo mezi nimi neustále odráželo a s každým průchodem sílilo. Představte si to jako ozvěnovou komoru, ale pro světlo místo zvuku.
• Zaostřovací čočka – zachycuje paprsek, jakmile opustí trubici, a soustřeďuje jej do malého, silného bodu na materiálu, podobně jako lupu, která soustřeďuje sluneční světlo do malého, horkého bodu.

S ohledem na tyto součásti se uvnitř trubice odehrává následující proces, krok za krokem, od okamžiku zapnutí stroje až po okamžik, kdy je paprsek připraven k řezání.

Co se děje uvnitř laserové trubice? (Krok za krokem)

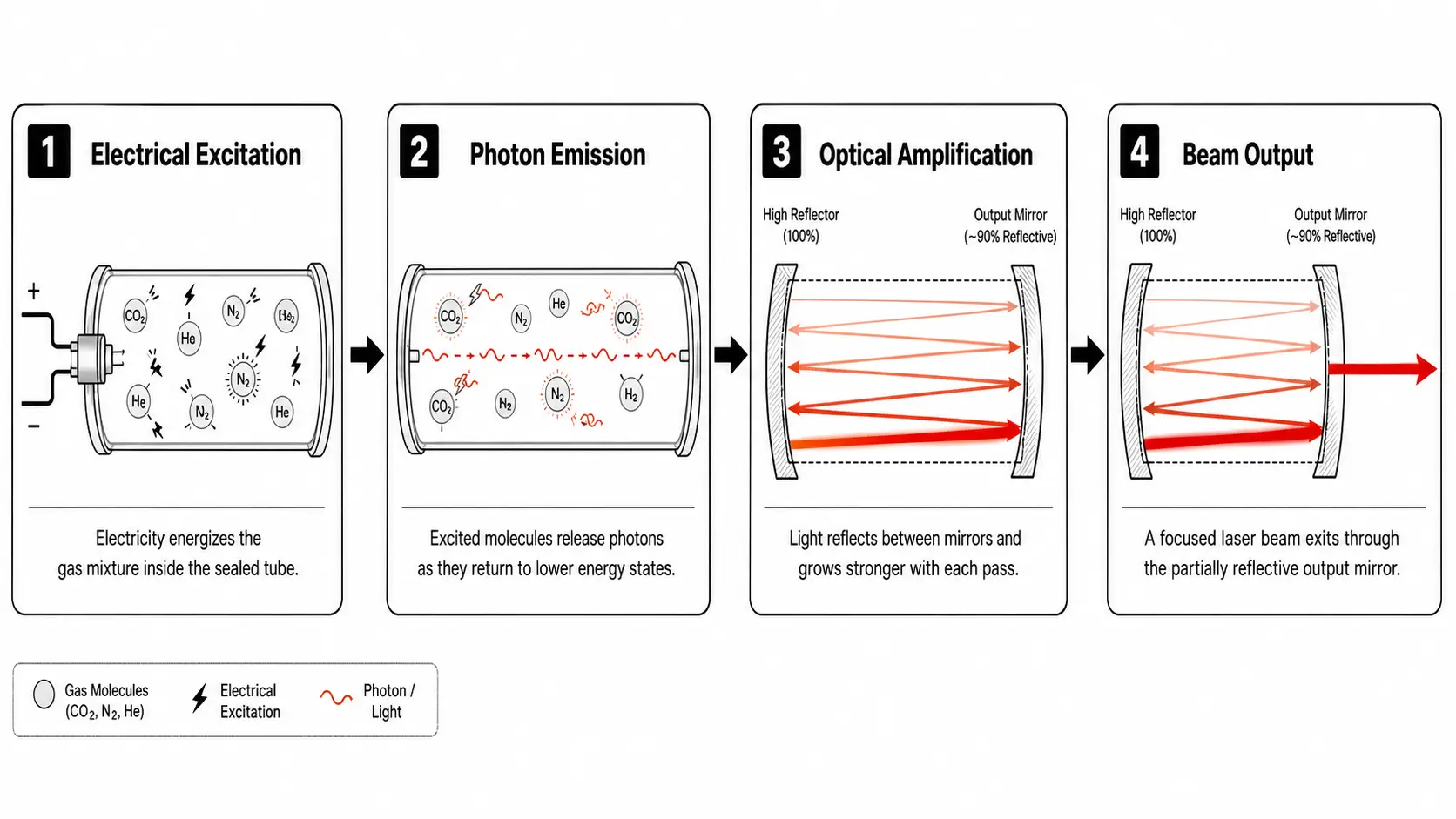

Vytvoření funkčního paprsku se skládá ze čtyř po sobě jdoucích fází: excitace plynu, uvolnění světla, zesílení tohoto světla mezi zrcadly a výstup hotového paprsku. Každá fáze závisí na té předchozí – vynecháte-li jakoukoli z nich, trubice nevytvoří vůbec žádný použitelný paprsek.

Krok 1: Energie vstupuje do plynu

Do uzavřené trubice je přiváděna elektřina. Konkrétně prochází plynnou směsí elektrický výboj, čímž se molekuly plynu excitují – získávají tak dodatečnou energii. Když se molekula v tomto smyslu „excituje“, absorbuje energii a přechází do energeticky vyššího, aktivnějšího stavu, podobně jako když člověk po vypití kávy pocítí příval energie. Tento stav netrvá dlouho: molekula energii brzy opět uvolní.

Krok 2: Plyn vyzařuje světlo (fotony)

Jakmile se vzrušené molekuly plynu uklidní, uvolňují drobné částice světla zvané fotony – nejmenší možné jednotky světla. Právě toto uvolnění světla ve skutečnosti vytváří laserový paprsek. Jedná se o stejný základní proces, který jsme popsali v našem článku „Co je laser a jak funguje?“ (známý jako stimulovaná emise), pouze zde se týká plynného média.

Krok 3: Zrcadla odrážejí a zesilují světlo

Toto světlo se odráží tam a zpět mezi dvěma zrcadly optického rezonátoru popsaného výše a při každém průchodu plynem se zesiluje. Každý průchod přidává další fotony, které se šíří stejným směrem a jsou vzájemně synchronizované, čímž vzniká mnohem silnější a koncentrovanější paprsek, než by mohl vytvořit jediný průchod – stejný efekt „ozvěnykomory, který byl představen v předchozí části, nyní vykonává skutečnou práci při zesilování paprsku.

Krok 4: Paprsek vystupuje přes speciální zrcadlo

Jakmile je světlo dostatečně silné, jeho část uniká skrz jedno ze zrcadel – výstupní odbočovač, částečně odrazivé zrcadlo, které umožňuje hotovému paprsku opustit trubici, zatímco část světla odráží zpět, aby se proces udržel. K tomu dochází nepřetržitě a extrémně rychle, což je důvod, proč se laser zdá, že se zapne okamžitě, místo aby se viditelně „zahřívat“.

V tomto okamžiku paprsek opustil trubici – ale stále ještě není připraven k řezání. Zde je popsáno, co se děje na jeho cestě k materiálu.

Jak paprsek dosáhne materiálu a řeže (nebo gravíruje) materiál

Opuštění trubice je pouze prvním krokem paprsku k vykonání užitečné práce; to, co se děje mezi trubicí a povrchem materiálu, určuje, zda tento paprsek dokáže čistě řezat, přesně gravírovat, nebo ani jedno z toho.

Uvnitř stroje – nejen uvnitř trubice – paprsek často prochází řadou dalších zrcadel, která jej směřují k řezací hlavě. Toto vedení je jedním z důvodů, proč je seřízení zrcadel důležité pro průběžnou údržbu stroje, což bude podrobněji popsáno dále v tomto článku. Zaostřovací čočka poté soustředí paprsek do bodu, který je často menší než jeden milimetr, což vytváří dostatečnou energetickou hustotu – tedy míru koncentrace energie paprsku na malém prostoru – k roztavení, odpaření nebo propálení materiálu. Právě energetická hustota, nikoli pouze hrubý výkon, nakonec určuje řezací schopnost.

Rozdíl mezi řezáním a gravírováním spočívá v hloubce: řezání znamená, že paprsek prochází celou tloušťkou materiálu, zatímco gravírování znamená, že paprsek působí pouze na povrchovou vrstvu a odstraňuje nebo odbarvuje materiál, aniž by do něj zcela pronikl. Šířka výsledné řezné linie se někdy nazývá řez.

Zaostření určuje, kam energie směřuje – ale co určuje, jak efektivně tato energie konkrétní materiál skutečně řeže nebo gravíruje? To závisí na vlnové délce.

Proč CO₂ lasery tak dobře fungují na dřevě, akrylu a dalších organických materiálech

Účinnost CO₂ laseru na organických materiálech – a jeho neúčinnost na kovu – závisí na jedné fyzikální vlastnosti jeho světla: vlnové délce.

Vlnová délka je vzdálenost mezi jednotlivými vlnami ve světelném paprsku. Světlo se šíří ve vlnách a různé vlnové délky interagují s různými materiály odlišně, podobně jako různé rádiové frekvence přenášejí různé stanice. CO₂ laser produkuje infračervené světlo o vlnové délce přibližně 10,6 mikrometrů, podle amerického Národního institutu pro standardy a technologie (NIST), což spadá do infračerveného spektra – světla s vlnovou délkou delší, než jakou dokáže lidské oko vnímat. Je neviditelné, ale stále se jedná o skutečné světlo nesoucí skutečnou energii.

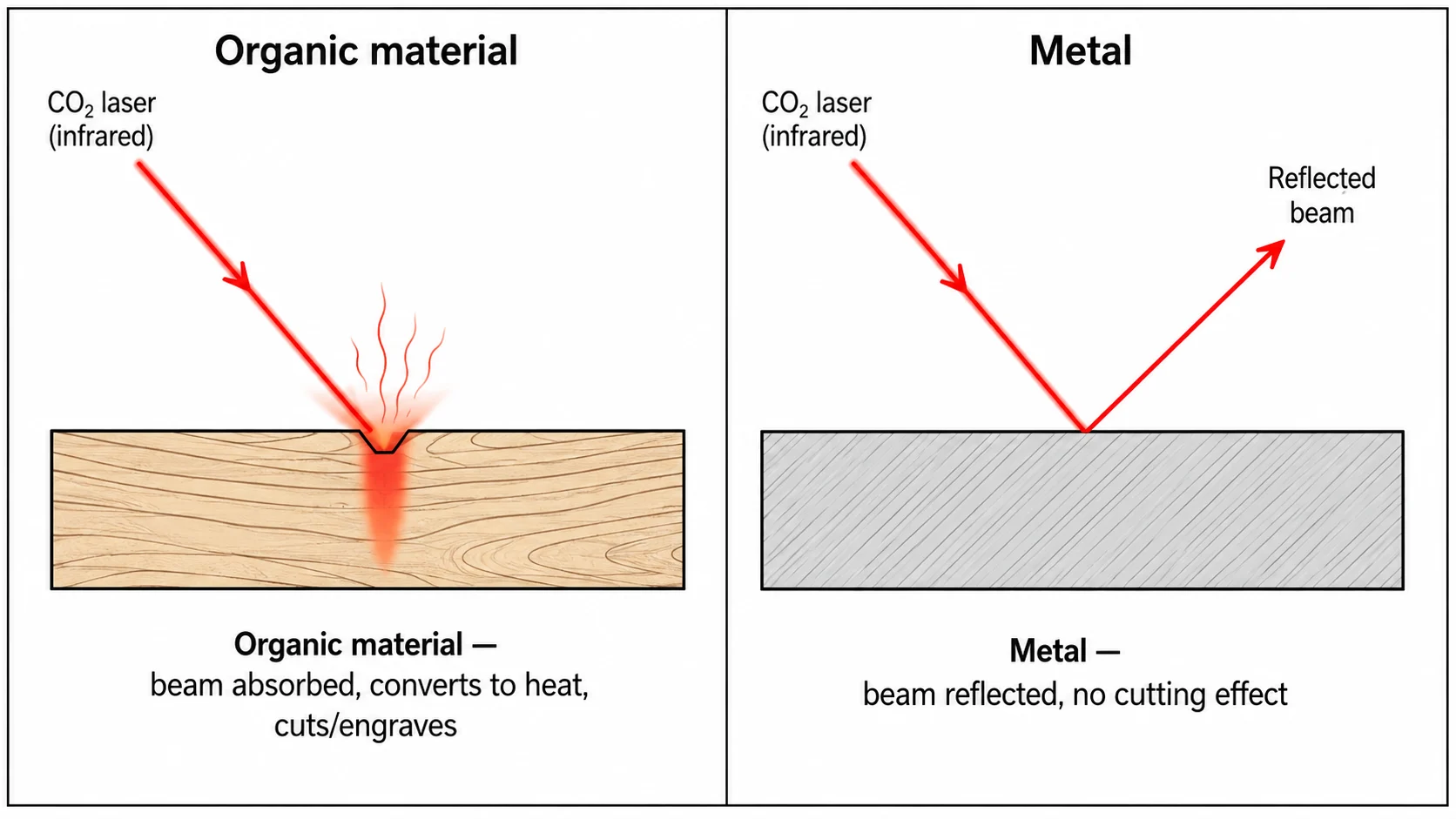

Organické materiály – dřevo, akrylát, kůže, textilie, papír – mají molekulární struktury, které tuto konkrétní vlnovou délku účinně pohlcují. Pohlcení znamená, že materiál „zachytí“ světelnou energii a přemění ji na teplo přímo na povrchu, což umožňuje řezání a gravírování. Kovy naproti tomu tuto vlnovou délku spíše odrážejí než absorbují – světlo se od nich odráží, aniž by předalo mnoho energie – a proto CO₂ lasery s výkonem typickým pro dílny nedokážou účinně řezat kov. Tato omezení jsou podrobněji popsána v oddíle 9.

Jednoduché srovnání: tmavá košile se na slunci zahřívá, protože pohlcuje světelnou energii, zatímco zrcadlo nebo lesklý kovový povrch zůstávají chladnější, protože světlo odrážejí. Stejný základní princip vysvětluje, proč CO₂ světlo zahřívá organický materiál, ale odráží se od kovu.

Toto chování vlnové délky je také důvodem, proč záleží na fyzické konstrukci laserové trubice – různé typy trubic ovlivňují, jak konzistentní a silný je paprsek v průběhu času.

Dva typy trubic CO₂ laserů: skleněné vs. RF

Téměř každý CO₂ laser na trhu využívá jednu ze dvou konstrukcí trubic a tato volba ovlivňuje životnost, přesnost a náklady způsobem, který přesahuje rámec již popsaných fyzikálních jevů.

RF je zkratka pro radiofrekvenci – způsob buzení plynu pomocí energie rádiových vln namísto stejnosměrného elektrického proudu. Jedná se o propracovanější způsob provedení stejné základní úlohy, jaká je popsána v kroku 1 výše uvedeného procesu s trubicemi, a proto RF trubice obvykle produkují přesnější a konzistentnější paprsek.

Praktický způsob, jak si představit tento rozdíl: skleněná trubice je jako žárovka, která se nakonec spálí a je třeba ji úplně vyměnit, zatímco RF trubice je spíše jako dobíjecí součástka s delší životností a odlišnými požadavky na údržbu.

Typ trubice je jedním z faktorů ovlivňujících výkon – v každodenní praxi však to, jak dobře CO₂ laser řeže nebo gravíruje, závisí na součinnosti tří nastavení.

Co určuje výkon při řezání a gravírování?

Tři nastavitelné parametry – výkon, rychlost a zaostření – společně určují, jak si CO₂ laser vede na daném materiálu, a žádný z nich sám o sobě neposkytuje úplný obraz.

• Výkon, měřený v wattech (čím vyšší výkon, tím obecně více energie může laser dodávat), určuje, kolik energie je k dispozici.
• Rychlost určuje, jak dlouho paprsek setrvá na daném bodě při pohybu po materiálu.
• Zaostření určuje, jak koncentrovaná je tato energie v okamžiku, kdy dopadne na povrch – stejný princip, který jsme již dříve popsali na příkladu lupy.

Laser s vysokým výkonem, ale špatným zaostřením může podávat horší výkon než laser s nižším výkonem, který je správně zaostřený, protože skutečné řezání zajišťuje hustota energie, nikoli pouhý výkon v wattech.

Tyto tři parametry se obvykle nastavují společně pro konkrétní materiál a tloušťku – toto téma je natolik podrobné, že si zaslouží vlastní specializovaného průvodce, který brzy vyjde a bude se věnovat nastavení parametrů řezání CO₂ laserem.

S ohledem na výkon, rychlost a zaostření vyvstává další logická otázka: které materiály skutečně dobře reagují na CO₂ laser – a které ne?

Jaké materiály se dobře hodí pro řezání CO₂ laserem (a které ne)

Na základě dříve vysvětleného absorpčního chování dosahují CO₂ lasery dobrých výsledků u organických materiálů a špatných u kovů – a před plánováním projektu se vyplatí znát výjimky.

CO₂ laser může také značit sklo, kámen a keramiku, ale pouze v režimu gravírování, nikoli řezání. Tyto materiály neabsorbují a netaví se tak jako organické materiály; místo toho paprsek vytváří na povrchu matný nebo leptaný efekt, aniž by pronikl do materiálu, takže CO₂ laser je nedokáže proříznout.

Nyní, když je jasné, co CO₂ laser dokáže a nedokáže zpracovat, se podívejme, kde se tato technologie ve skutečnosti používá.

Kde se používá technologie CO₂ laseru

Několik konkrétních příkladů usnadní představu o tom, jak se tato technologie uplatňuje mimo dílenský stůl:

• Značení a reklama – řezání akrylových písmen a gravírování jmenovek pro výlohy obchodů a kanceláře.
• Dřevozpracování a nábytek – řezání přesných dílů z překližky a gravírování dekorativních panelů nebo intarzií.
• Kožené zboží – gravírování osobních iniciál na peněženky, tašky nebo opasky a řezání kožených nášivek.
• Móda a textil – řezání střihů z látky s čistými, zapečetěnými okraji, které se netřepí.
• Dárky a výrobky pro malé podniky – gravírování personalizovaných dárků, jako jsou fotorámečky, podtácky nebo ozdoby, pro prodejce vyrábějící malé série a pro online prodejce.

S jasnou představou o tom, kde se CO₂ lasery používají, stojí za to se na chvíli zastavit a shrnout, v čem tato technologie skutečně vyniká – a kde jsou její limity.

Silné stránky a omezení technologie CO₂ laserů

Prvním krokem je porozumění této technologii. Pokud konkrétně uvažujete o laserový stroj s CO₂ – z čeho se jako výrobek skládá a k čemu se ve skutečnosti používá v dílně nebo v podniku – podívejte se na článek Co je to laserový řezací a gravírovací stroj s CO₂: Jak funguje a k čemu se používá. Následující části se zabývají několika praktickými základními informacemi pro majitele, než se do toho pustíte.

Údržba a jak dlouho v praxi vydrží CO₂ laserový zdroj

Vlastnictví CO₂ laseru znamená počítat s krátkým seznamem pravidelných údržbových úkonů a mít realistická očekávání ohledně toho, kdy bude třeba věnovat pozornost samotné trubici.

Rutinní údržba se soustředí na optickou dráhu: zrcadla vyžadují pravidelné seřizování a čištění, protože prach nebo nesprávné seřízení snižují intenzitu paprsku a kvalitu řezání, a ze stejného důvodu je třeba pravidelně čistit i zaostřovací čočku. V praxi to znamená, že výše zmíněná životnost trubice se promítá do různých zkušeností uživatelů. Životnost závisí na typu trubice, výrobci, provozním výkonu a podmínkách chlazení. Například společnost Wattsan uvádí životnost až 10 000 hodin pro skleněné CO₂ trubice používané v některých svých strojích (například Wattsan 1610 PRO) a až 40 000 hodin pro své RF CO₂ zdrojů.

Ještě jedna praktická věc, kterou by měl každý majitel pochopit před použitím CO₂ laseru: bezpečnost.

Základy bezpečnosti při práci s CO₂ laserem

Laserové světlo – včetně neviditelného infračerveného záření, které CO₂ laser vyzařuje – nese skutečnou energii a představuje reálné riziko, a proto je základní povědomí o bezpečnosti důležité i při použití pro hobby účely.

Rychlé odpovědi na několik běžných otázek týkajících se CO₂ laserů najdete níže.

Často kladené otázky o CO₂ laserech

Může CO₂ laser gravírovat kov, i když ho nedokáže řezat?

Ne stejným způsobem, jakým gravíruje dřevo nebo akrylát. Běžný CO₂ laser obecně nedokáže přímo gravírovat holý kov, protože povrch odráží velkou část vlnové délky laseru, místo aby ji pohlcoval. Může však značkovat eloxované nebo povlakované kovy tím, že odstraní nebo změní povrchovou vrstvu a odhalí kontrastní vrstvu pod ní.

Holý kov lze také označit CO₂ laserem, pokud se nejprve nanese speciální sprej, pasta nebo páska určená pro značení kovů. Pro přímé a trvalé gravírování nebo značení holého kovu je obecně vhodnějším řešením použití specializovaných laserové značkovače založené na vláknových technologiích, zatímco pro efektivní řezání kovů je lepší se spolehnout na specializované systémy pro řezání kovů.

Jak dlouho reálně vydrží CO₂ laserová trubice při každodenním používání v dílně?

Záleží na typu trubice: skleněné trubice obvykle vyžadují výměnu dříve než kovové RF trubice, které jsou odolnější a u nichž lze někdy místo výměny provést pouze doplnění plynu. Konkrétní rozsahy provozních hodin a jejich praktický význam najdete v části Údržba výše.

Je používání CO₂ laseru doma bezpečné?

Ano, pokud je používán v uzavřeném zařízení s řádnými bezpečnostními zámky a dostatečným větráním. Samotný paprsek představuje reálné nebezpečí pro oči a pokožku, proto je pro domácí použití nezbytné krytí, které blokuje rozptýlené světlo a při otevření laser automaticky vypne.

Jaký je rozdíl mezi CO₂ laserem a diodovým laserem pro začátečníka?

CO₂ laser využívá jako zdroj světla směs plynů a obecně nabízí vyšší řezací výkon a širší kompatibilitu s materiály, zatímco diodový laser využívá malý polovodičový čip a je obvykle kompaktnější a cenově dostupnější, ale méně výkonný.
