Qu'est-ce qu'un laser CO2 et comment fonctionne la technologie laser CO2 ?
Un laser CO2 est un laser qui utilise un mélange de dioxyde de carbone, d'azote et d'hélium pour produire un faisceau lumineux assez puissant pour découper ou graver le bois, l'acrylique ou le cuir. C'est l'un des types de laser employés dans les machines de découpe et de gravure, chacun reposant sur un milieu générateur de lumière différent.
Si le fonctionnement général d'un laser vous est encore peu familier, notre article Qu'est-ce qu'un laser et comment fonctionne-t-il ? pose les bases physiques nécessaires. Celui-ci reprend le sujet là où l'autre s'arrête, en se concentrant sur le laser CO2.
Concrètement, un laser CO2 produit son faisceau - un flux de lumière étroitement concentré - en excitant un mélange gazeux enfermé dans un tube scellé. Ce mélange donne son nom au laser et détermine ses capacités, comme l'explique la section suivante.
Ce guide détaille pourquoi ce mélange gazeux donne son nom au laser, quels composants physiques produisent le faisceau, comment ce faisceau se forme et se renforce étape par étape, et quels facteurs déterminent les matériaux qu'il peut découper ou graver.
Pourquoi parle-t-on de laser «CO2» ?
Le nom vient directement du dioxyde de carbone (CO2), le gaz responsable de l'émission de la lumière laser. À l'intérieur du tube, le CO2 est mélangé à de l'azote et à de l'hélium: chaque gaz joue un rôle distinct, et l'ensemble constitue ce qu'on appelle le milieu actif (ou milieu laser) - la substance qui transforme l'énergie fournie en lumière. Tout laser a besoin d'un milieu actif; dans un laser CO2, il s'agit de ce mélange gazeux.
- Le dioxyde de carbone (CO2) est le gaz qui émet réellement la lumière.
- L'azote (N2) transfère l'énergie vers les molécules de CO2 avec plus d'efficacité, ce qui renforce le processus.
- L'hélium (He) aide le mélange à refroidir et à se stabiliser plus rapidement entre deux impulsions d'énergie, ce qui maintient la régularité du faisceau.
Cette composition distingue le laser CO2 des autres technologies: contrairement au laser fibre, qui repose sur une fibre de verre, ou au laser diode, qui utilise une puce semi-conductrice, le laser CO2 utilise un gaz comme milieu générateur de lumière. Notre guide Les 4 principaux types de laser utilisés dans les machines laser les compare en détail.
Connaître la composition du mélange gazeux est une première étape. Voyons maintenant les pièces mécaniques qui transforment ce gaz en un faisceau laser exploitable.
Les composants d'un laser CO2: ce qui se trouve à l'intérieur de la machine

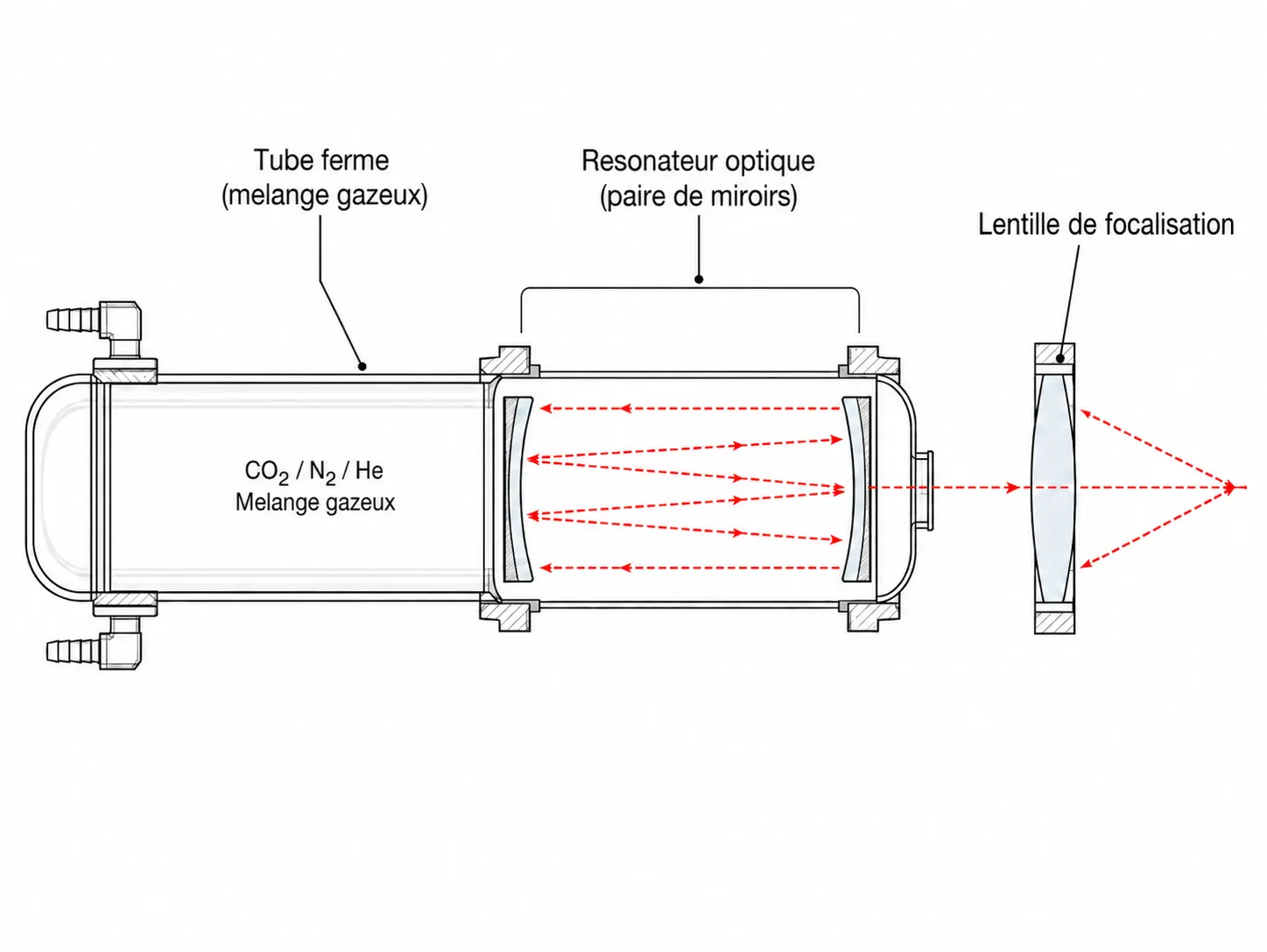

Une source laser CO2 repose sur trois éléments physiques principaux. Comprendre leur rôle facilite la lecture du processus détaillé dans la section suivante.
- Le tube scellé contient le mélange gazeux; c'est là que la lumière est produite.
- Les miroirs, qui forment un résonateur optique (ou cavité résonnante): une paire de miroirs placés face à face, entre lesquels la lumière fait des allers-retours en se renforçant à chaque passage. On peut l'imaginer comme une chambre d'écho, mais pour la lumière plutôt que pour le son.
- La lentille de focalisation reprend le faisceau à sa sortie du tube et le concentre en un point minuscule et puissant sur le matériau, un peu comme une loupe concentre les rayons du soleil en un point chaud.
Ces éléments en tête, voici ce qui se passe réellement à l'intérieur du tube, étape par étape, de la mise sous tension de la machine jusqu'au faisceau prêt à découper.
Que se passe-t-il à l'intérieur du tube laser ? (étape par étape)

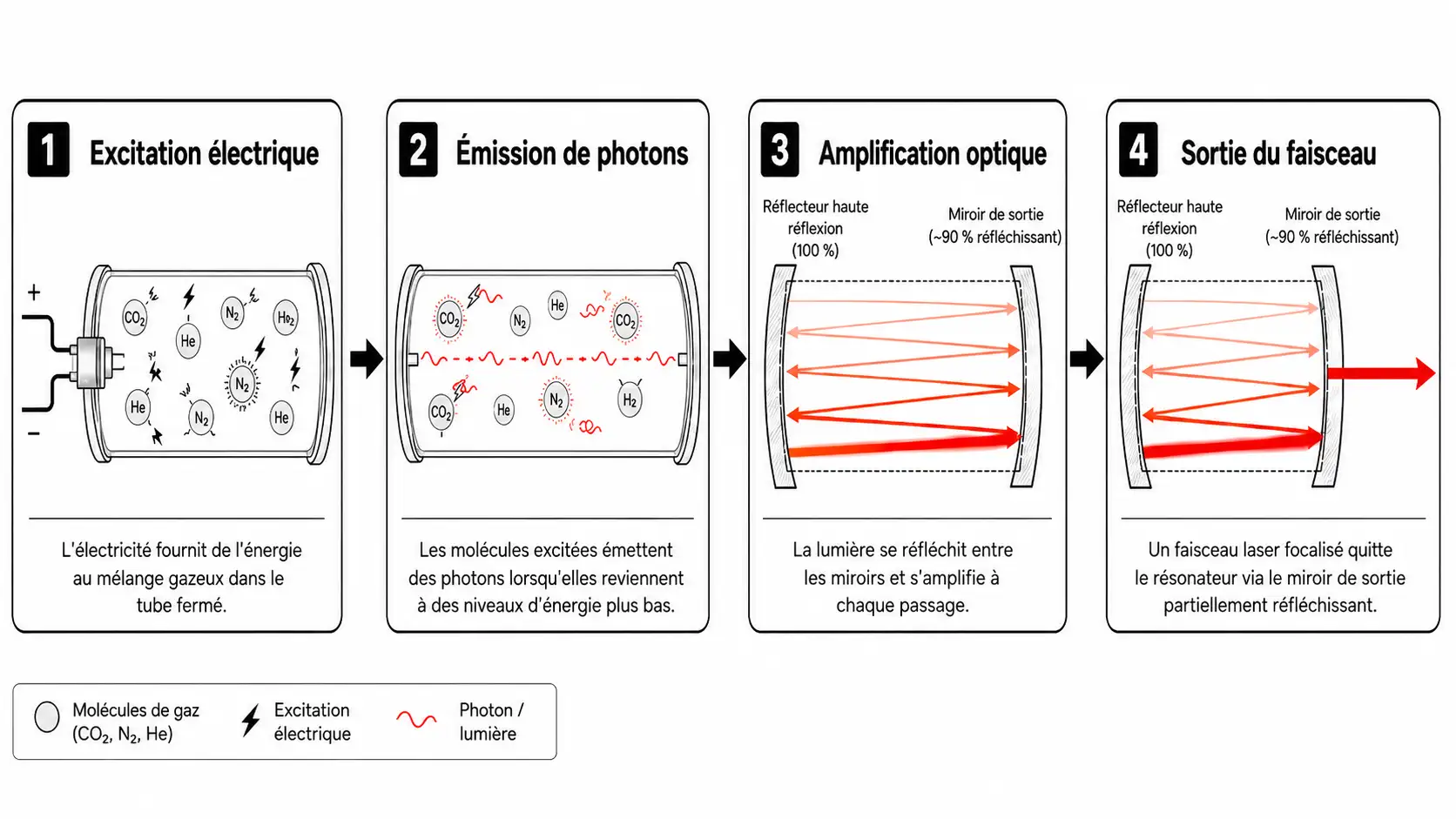

Produire un faisceau exploitable repose sur quatre étapes successives: exciter le gaz, libérer la lumière, amplifier cette lumière entre les miroirs, puis laisser sortir le faisceau final. Chaque étape dépend de la précédente: sans l'une d'elles, le tube ne produit aucun faisceau utilisable.
Étape 1: l'énergie pénètre dans le gaz
De l'électricité est envoyée dans le tube scellé. Plus précisément, une décharge électrique traverse le mélange gazeux et excite les molécules de gaz, c'est-à-dire qu'elle leur transmet un surplus d'énergie. Une molécule «excitée» absorbe cette énergie et passe à un état plus actif, un peu comme une personne ressent un regain d'énergie après un café. Cet état est temporaire: la molécule relâche rapidement l'énergie accumulée.
Étape 2: le gaz libère de la lumière (des photons)
En revenant à leur état initial, les molécules excitées libèrent de minuscules particules de lumière appelées photons, la plus petite unité de lumière existante. C'est cette libération de lumière qui donne naissance au faisceau laser. Le mécanisme est le même que celui décrit dans notre article Qu'est-ce qu'un laser et comment fonctionne-t-il ? (l'émission stimulée), appliqué ici à un milieu gazeux.
Étape 3: les miroirs renforcent la lumière par réflexion
Cette lumière fait des allers-retours entre les deux miroirs du résonateur optique décrit plus haut, se renforçant à chaque passage à travers le gaz. Chaque passage ajoute des photons qui voyagent dans la même direction et en phase les uns avec les autres, ce qui construit un faisceau bien plus puissant et concentré qu'un simple passage unique ne le permettrait - le même effet de chambre d'écho évoqué précédemment, ici à l'œuvre pour amplifier le faisceau.
Étape 4: le faisceau sort par un miroir spécial
Une fois la lumière suffisamment amplifiée, une partie s'échappe par l'un des miroirs: un coupleur de sortie, un miroir partiellement réfléchissant qui laisse sortir le faisceau final tout en renvoyant une partie de la lumière à l'intérieur pour entretenir le processus. Ce phénomène se produit en continu et extrêmement rapidement, ce qui explique pourquoi le laser semble s'allumer instantanément plutôt que de «chauffer» visiblement.
À ce stade, le faisceau a quitté le tube - mais il n'est pas encore prêt à découper quoi que ce soit. Voici ce qui se passe sur son trajet vers le matériau.
Comment le faisceau atteint et découpe (ou grave) le matériau
Sortir du tube n'est que la première étape du parcours du faisceau: ce qui se passe entre le tube et la surface du matériau détermine s'il peut découper proprement, graver avec précision, ou ni l'un ni l'autre.
À l'intérieur de la machine - au-delà du tube - le faisceau traverse souvent une série de miroirs supplémentaires qui le dirigent vers la tête de découpe. C'est l'une des raisons pour lesquelles l'alignement des miroirs compte pour l'entretien courant de la machine, un point détaillé plus loin dans cet article. La lentille de focalisation concentre ensuite le faisceau en un point souvent inférieur au millimètre, ce qui crée la densité d'énergie - le niveau de concentration de l'énergie du faisceau sur une petite surface - nécessaire pour faire fondre, vaporiser ou brûler le matériau. C'est cette densité d'énergie, et non la seule puissance brute, qui détermine réellement la capacité de découpe.
La différence entre découpe et gravure tient à la profondeur: découper signifie que le faisceau traverse toute l'épaisseur du matériau, tandis que graver signifie qu'il n'agit que sur la couche superficielle, en retirant ou en modifiant la matière sans la transpercer. La largeur du trait de découpe est parfois appelée le «kerf».
La focalisation détermine où l'énergie se concentre - mais qu'est-ce qui détermine l'efficacité de cette énergie sur un matériau donné ? La réponse tient à la longueur d'onde.
Pourquoi le laser CO2 fonctionne-t-il si bien sur le bois, l'acrylique et les autres matériaux organiques ?

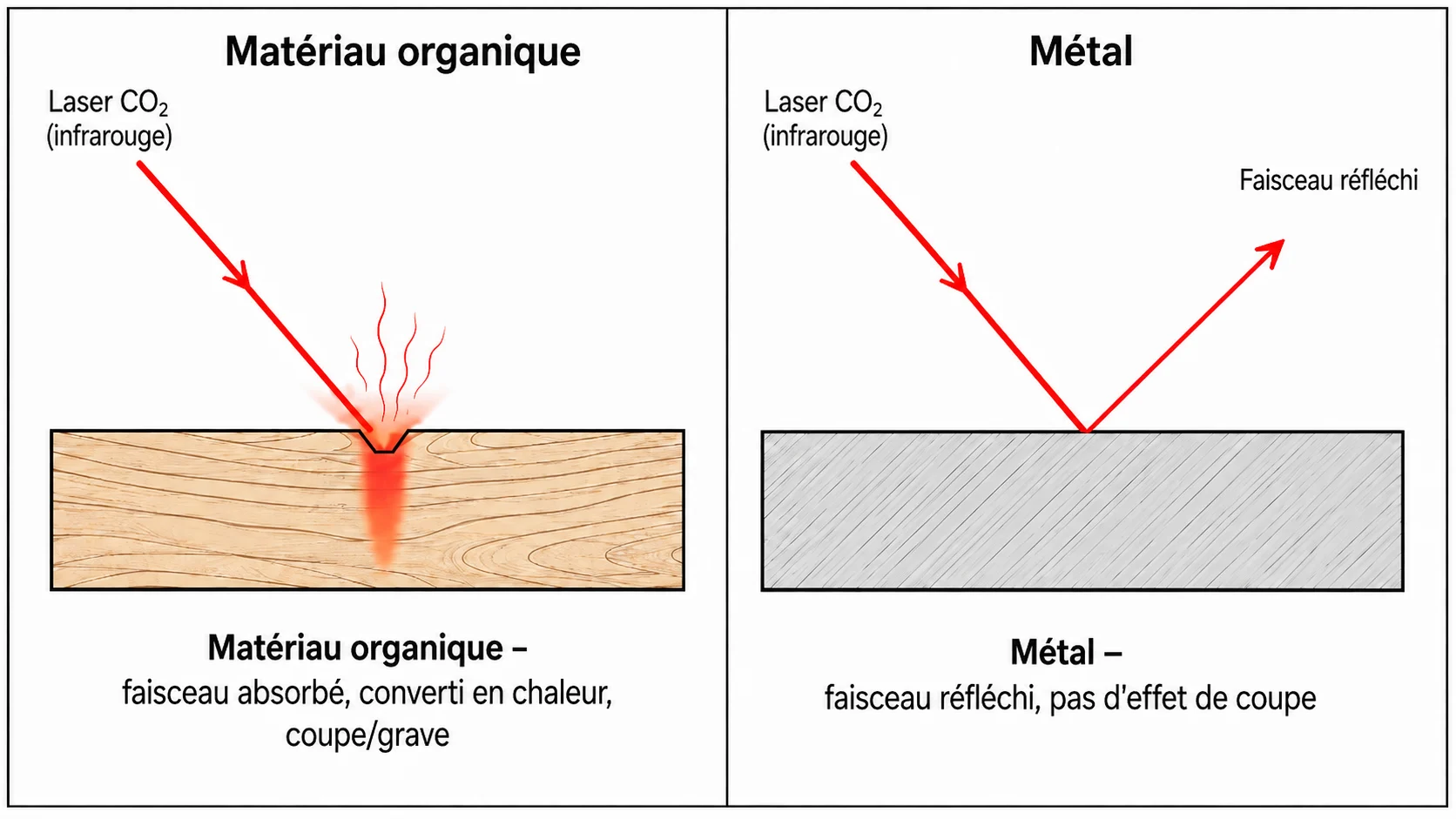

L'efficacité d'un laser CO2 sur les matériaux organiques - et son inefficacité sur le métal - s'explique par une seule propriété physique de sa lumière: la longueur d'onde.
La longueur d'onde correspond à la distance entre deux crêtes successives d'une onde lumineuse. La lumière se propage sous forme d'ondes, et chaque longueur d'onde interagit différemment selon les matériaux, un peu comme différentes fréquences radio correspondent à différentes stations. D'après le National Institute of Standards and Technology (NIST) des États-Unis, un laser CO2 produit une lumière infrarouge d'une longueur d'onde d'environ 10,6 micromètres, dans la partie du spectre invisible à l'œil humain. Cette lumière reste invisible, mais elle transporte bien une énergie réelle.
Les matériaux organiques - bois, acrylique, cuir, tissu, papier - possèdent une structure moléculaire qui absorbe efficacement cette longueur d'onde particulière. L'absorption signifie que le matériau «capte» l'énergie lumineuse et la convertit en chaleur directement en surface, ce qui rend possible la découpe et la gravure. Les métaux, à l'inverse, réfléchissent largement cette longueur d'onde au lieu de l'absorber: la lumière rebondit sans transférer beaucoup d'énergie, ce qui explique pourquoi un laser CO2 aux puissances courantes d'atelier ne parvient pas à découper le métal efficacement. La section consacrée aux matériaux, plus loin, revient en détail sur cette limite.
Une comparaison simple: un vêtement de couleur foncée chauffe au soleil parce qu'il absorbe la lumière, tandis qu'un miroir ou une surface métallique brillante reste plus frais parce qu'il la réfléchit. Le même principe explique pourquoi la lumière d'un laser CO2 chauffe les matériaux organiques mais rebondit sur le métal.
Ce comportement lié à la longueur d'onde explique aussi pourquoi la conception du tube laser a son importance: selon le type de tube, la régularité et la puissance du faisceau varient dans le temps.
Deux types de tubes laser CO2: verre ou RF
Presque tous les lasers CO2 du marché reposent sur l'un de ces deux types de tube, un choix qui influence la durée de vie, la précision et le coût bien au-delà des principes physiques déjà évoqués.
| Tube en verre | Tube RF (radiofréquence) | |
|---|---|---|
| Mode d'excitation | Courant électrique direct | Champs électriques radiofréquences |
| Durée de vie typique | 2 000 à 10 000 heures d'utilisation | 20 000 à 40 000 heures d'utilisation |
| Usage typique | Machines de bureau, usage amateur | Graveurs professionnels et industriels |
| Remplacement | Remplacement complet du tube lorsque le gaz se dégrade | Sur certains modèles, le gaz peut être «rechargé» sans remplacer tout le tube |
| Coût relatif | Plus abordable | Investissement initial plus élevé |
RF signifie radiofréquence: une méthode qui excite le gaz par ondes radio plutôt que par un courant électrique direct. Il s'agit d'une version plus raffinée du processus décrit à l'étape 1, ce qui explique pourquoi les tubes RF produisent généralement un faisceau plus précis et plus stable.
Une façon pratique de voir la différence: le tube en verre s'apparente à une ampoule qui finit par griller et qu'il faut remplacer entièrement, tandis que le tube RF ressemble davantage à un composant rechargeable, plus durable, avec un entretien différent.
Le type de tube influence la performance, mais au quotidien, ce sont trois réglages combinés qui déterminent réellement la qualité de découpe ou de gravure d'un laser CO2.
Qu'est-ce qui détermine la performance de découpe et de gravure ?
Trois réglages ajustables - la puissance, la vitesse et la mise au point - agissent ensemble pour déterminer la performance d'un laser CO2 sur un matériau donné, et aucun d'entre eux ne suffit à lui seul.
- La puissance, mesurée en watts (plus le wattage est élevé, plus l'énergie disponible est importante en général), détermine la quantité d'énergie disponible.
- La vitesse détermine le temps pendant lequel le faisceau reste sur un point donné en se déplaçant sur le matériau.
- La mise au point détermine le degré de concentration de cette énergie au moment où elle atteint la surface, selon le même principe que l'image de la loupe évoquée plus haut.
Un laser puissant mais mal focalisé peut produire un résultat moins bon qu'un laser moins puissant mais correctement focalisé, car c'est la densité d'énergie, et non le wattage brut, qui réalise la découpe.
Ces trois réglages s'ajustent généralement ensemble en fonction du matériau et de son épaisseur - un sujet suffisamment vaste pour mériter un guide dédié, à paraître prochainement sur le réglage des paramètres de découpe laser CO2.
Puissance, vitesse et mise au point posées, reste une question naturelle: quels matériaux répondent bien à un laser CO2, et lesquels y résistent ?
Quels matériaux fonctionnent bien avec un laser CO2 (et lesquels éviter) ?
D'après le comportement d'absorption expliqué plus haut, un laser CO2 est performant sur les matériaux organiques et peu efficace sur le métal - et il existe des exceptions à connaître avant de planifier un projet.
| Matériau | Compatible ? | Pourquoi |
|---|---|---|
| Bois | ✅ Oui | Absorbe efficacement la longueur d'onde du CO2, ce qui produit des découpes et des gravures nettes |
| Acrylique | ✅ Oui | Fond et se vaporise proprement, offrant des chants de découpe polis |
| Cuir | ✅ Oui | Bonne absorption; grave des détails précis sans excès de brûlure avec des réglages adaptés |
| Tissu | ✅ Oui | Découpe des bords scellés, sans effilochage, grâce à la chaleur générée sur la ligne de coupe |
| Papier | ✅ Oui | Absorption rapide; couramment utilisé pour le prototypage et les inserts d'emballage |
| Caoutchouc | ✅ Oui | Bonne absorption, mais une ventilation adaptée est nécessaire en raison des fumées |
| Métal | ⚠️ Limité | Réfléchit la longueur d'onde du CO2 au lieu de l'absorber. Les tubes de bureau standards (40–150 W) ne peuvent pas le découper; les tubes haute puissance (150 W et plus) équipés d'une tête de découpe spécialisée peuvent découper l'acier fin, mais sur une plage d'épaisseur restreinte |
| Plastique PVC | ⚠️ À éviter | Libère du chlore toxique lors de la découpe, quel que soit le type de laser utilisé, y compris le CO2 - un problème de sécurité, pas seulement de performance |
Un laser CO2 peut aussi marquer le verre, la pierre et la céramique, mais uniquement en mode gravure, pas en découpe. Ces matériaux n'absorbent pas et ne fondent pas comme les matériaux organiques; le faisceau crée plutôt un effet de surface givré ou gravé, sans pénétrer le matériau, ce qui rend la découpe impossible avec un laser CO2.
Les capacités et limites du laser CO2 désormais posées, voici où cette technologie est concrètement utilisée.
Où la technologie laser CO2 est-elle utilisée ?
Quelques exemples concrets permettent de visualiser les usages de cette technologie en dehors d'un atelier:
- Signalétique et publicité - découpe de lettres en acrylique et gravure de plaques pour vitrines et bureaux.
- Menuiserie et ameublement - découpe précise de pièces en contreplaqué et gravure de panneaux décoratifs ou d'incrustations.
- Maroquinerie - gravure d'initiales personnalisées sur portefeuilles, sacs ou ceintures, et découpe de pièces en cuir.
- Mode et textile - découpe de motifs textiles aux bords nets et scellés, sans effilochage.
- Cadeaux et petites entreprises - gravure de cadeaux personnalisés comme des cadres photo, des sous-verres ou des décorations, pour la vente en petite série ou en ligne.
Une fois les cas d'usage clarifiés, il est utile de résumer les forces et les limites de cette technologie.
Forces et limites de la technologie laser CO2
| Forces | Limites |
|---|---|
| Polyvalent sur un large éventail de matériaux organiques | Ne peut pas traiter efficacement le métal |
| Coût d'entrée relativement abordable comparé aux systèmes fibre dédiés au métal | Le tube en verre est une pièce d'usure à remplacer à terme |
| Technologie éprouvée, avec un large réseau de pièces et de service après-vente | Certains plastiques, notamment le PVC, imposent des précautions en raison des fumées toxiques |
Comprendre la technologie n'est qu'une première étape. Pour approfondir la machine laser CO2 elle-même - sa composition et ses usages en atelier ou en entreprise - consultez Qu'est-ce qu'une machine de découpe et de gravure laser CO2: fonctionnement et usages. Les sections suivantes couvrent quelques bases pratiques avant de conclure.
Entretien et durée de vie réelle d'une source laser CO2
Posséder un laser CO2 implique de prévoir un entretien récurrent limité, ainsi qu'une estimation réaliste du moment où le tube demandera une intervention.
L'entretien courant porte principalement sur le trajet optique: les miroirs doivent être alignés et nettoyés régulièrement, car la poussière ou un défaut d'alignement réduit la puissance et la qualité de découpe du faisceau, et la lentille de focalisation nécessite un nettoyage régulier pour la même raison. En pratique, les durées de vie de tube évoquées plus haut se traduisent par des expériences très différentes selon les propriétaires. La durée de vie dépend du type de tube, du fabricant, de la puissance d'utilisation et des conditions de refroidissement. Wattsan indique par exemple une durée de vie allant jusqu'à 10 000 heures pour les tubes CO2 en verre utilisés sur certaines de ses machines (comme la Wattsan 1610 PRO), et jusqu'à 40 000 heures pour ses sources CO2 RF.
Un dernier point pratique à connaître avant d'utiliser un laser CO2: la sécurité.
Les bases de sécurité du laser CO2
La lumière laser - y compris la lumière infrarouge invisible produite par un laser CO2 - transporte une énergie et un risque réels, ce qui justifie une vigilance de base même pour un usage amateur.
Pour répondre rapidement à quelques questions fréquentes sur le laser CO2, voici une sélection ci-dessous.
Questions fréquentes sur le laser CO2
Un laser CO2 peut-il graver le métal, même s'il ne peut pas le découper ?
Pas de la même façon qu'il grave le bois ou l'acrylique. Un laser CO2 classique ne peut généralement pas graver directement du métal nu, car la surface réfléchit une grande partie de la longueur d'onde du laser au lieu de l'absorber. Il peut en revanche marquer un métal anodisé ou revêtu en retirant ou en altérant la couche de surface, ce qui révèle une couche contrastante en dessous.
Le métal nu peut aussi être marqué avec un laser CO2 si un spray, une pâte ou un ruban de marquage métallique est appliqué au préalable. Pour une gravure ou un marquage direct et permanent du métal nu, les marqueurs laser fibre restent généralement la solution la plus adaptée, tandis que pour une découpe efficace du métal, mieux vaut privilégier des systèmes de découpe spécialisés.
Combien de temps dure réellement un tube laser CO2 en usage quotidien d'atelier ?
Cela dépend du type de tube: les tubes en verre demandent généralement un remplacement plus rapide que les tubes RF métalliques, plus durables et dont le gaz peut parfois être rechargé. La section Entretien ci-dessus détaille les plages horaires et leurs implications pratiques.
Un laser CO2 est-il sûr à utiliser à domicile ?
Oui, à condition d'utiliser une machine fermée équipée d'interrupteurs de sécurité adaptés et d'une ventilation suffisante. Le faisceau représente un danger réel pour les yeux et la peau; un carter qui bloque la lumière et coupe automatiquement le laser à l'ouverture est donc indispensable pour un usage domestique.
Quelle est la différence entre un laser CO2 et un laser diode pour un débutant
Un laser CO2 utilise un mélange gazeux comme source lumineuse et offre généralement une puissance de découpe supérieure ainsi qu'une compatibilité plus large avec les matériaux, tandis qu'un laser diode repose sur une petite puce semi-conductrice, ce qui le rend plus compact et plus abordable, mais moins puissant.
