Mis on CO₂-laser ja kuidas toimib CO₂-lasertehnoloogia?

Mis on CO2-laser?

CO2-laser on lasertüüp, mis kasutab süsinikdioksiidi, lämmastiku ja heeliumi gaaside segu, et tekitada piisavalt tugev valguskiir, millega lõigata või graveerida selliseid materjale nagu puit, akrüül ja nahk. See on üks mitmest lõike- ja graveerimismasinates kasutatavast lasertüübist, millest igaühe aluseks on erinev valgust tekitav materjal.

Kui te pole veel kursis laseri üldise tööpõhimõttega, siis meie artikkel Mis on laser ja kuidas see töötab? käsitleb esmalt füüsika põhialuseid – käesolev artikkel jätkab sealt ja keskendub konkreetselt CO2-laserile.

Põhimõtteliselt tekitab CO2-laser kiire – tihedalt fokuseeritud valgusvoo – ergastades torusse suletud gaaside segu. Just see gaaside segu annabki sellele lasertüübile nime ja spetsiifilised omadused, mida järgmises jaotises üksikasjalikult selgitatakse.

Käesolev juhend selgitab, miks gaaside segu annab sellele laserile nime, millised füüsikalised komponendid kiirt tekitavad, kuidas seda kiirt samm-sammult genereeritakse ja tugevdatakse, ning millised tegurid määravad, milliseid materjale laser tegelikult lõigata või graveerida suudab – kõik, mis on vajalik, et mõista mitte ainult seda, mida CO2-laser teeb, vaid ka seda, miks ta just nii toimib.

Miks nimetatakse seda „CO₂“-laseriks?

Nimi tuleneb otseselt süsinikdioksiidist (CO₂), gaasist, mis vastutab laserkiire tegeliku tekitamise eest. Toru sees segatakse CO₂ lämmastiku ja heeliumiga – igal gaasil on oma kindel roll ning segu tervikuna nimetatakse sageli laseri võimenduskeskmeks (või laserkeskkonnaks): see on materjal, mis muudab sisendenergia valguseks. Iga laser vajab seda; CO₂-laseris on selleks materjaliks gaaside segu ise.

• Süsinikdioksiid (CO2) on gaas, mis tegelikult valgust kiirgab.
• Lämmastik (N2) aitab energiat tõhusamalt CO2-molekulidesse kanda, muutes protsessi tugevamaks.
• Heelium (He) aitab gaasiseosel energiaimpulsside vahel kiiremini jahtuda ja taastuda, hoides kiire ühtlasena.

See erineb teistest lasertüüpidest, millega võite kokku puutuda: erinevalt kiudlaseritest, mis kasutavad klaaskiudu, või dioodlaseritest, mis kasutavad pooljuhtkiipe, kasutab CO2-laser valguse tekitamiseks gaasi. Meie 4 peamist lasertüüpi, mida kasutatakse lasermasinates juhendis võrreldakse neid kõiki kõrvuti.

Esimene samm on teada saada, millest gaasiseos koosneb. Seejärel vaatame masina tegelikke osi, mis muudavad selle gaasi toimivaks laserkiireks.

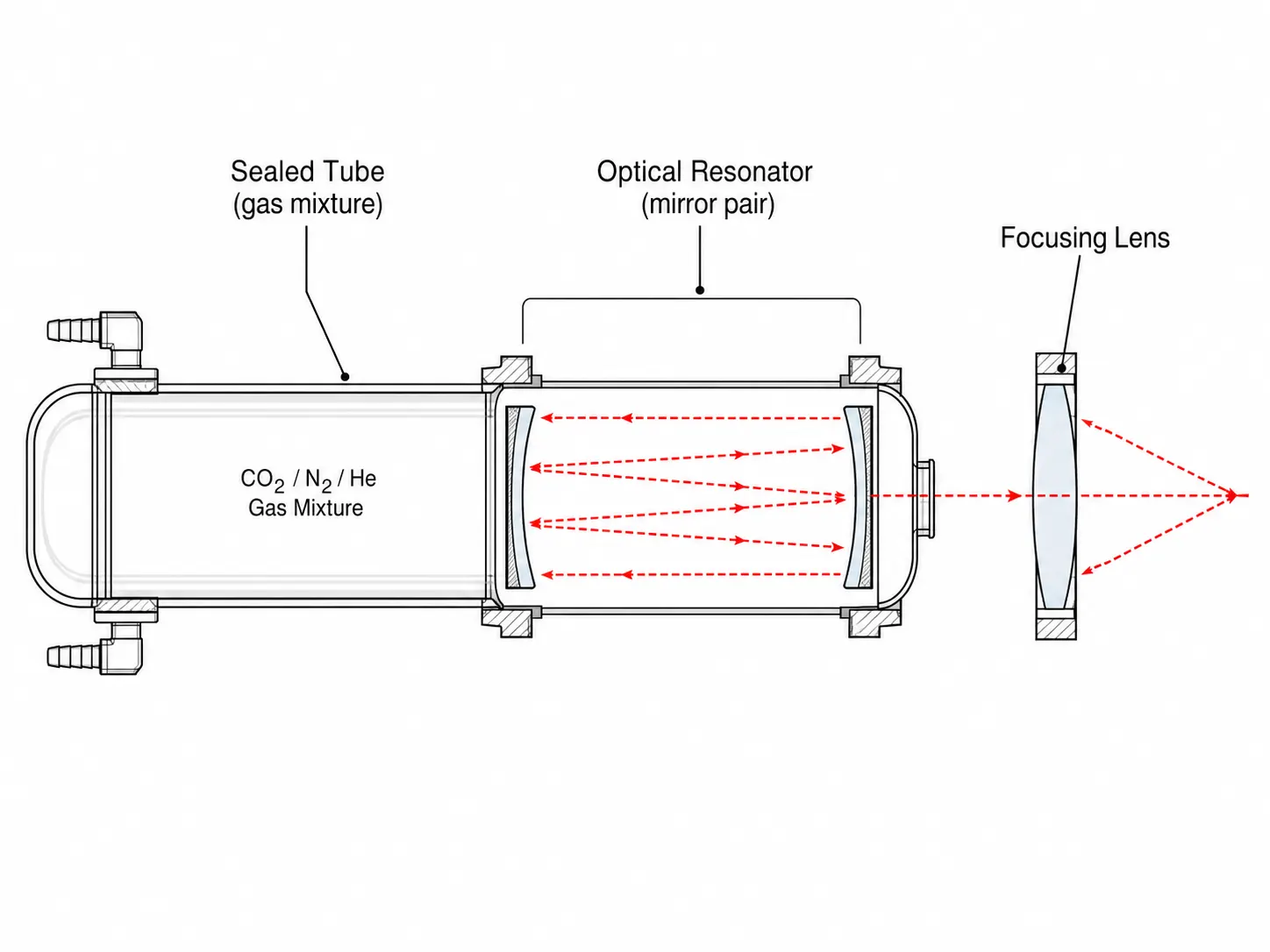

CO₂-laseri koostisosad (mis on seadme sees)

CO₂-laserallikas koosneb kolmest peamisest füüsilisest osast, ja kui mõistad, mida igaüks neist teeb, on järgmises jaotises kirjeldatud samm-sammulist protsessi palju lihtsam jälgida.

• Suletud toru – sisaldab gaaside segu ja on koht, kus valgus tegelikult tekib.
• Peeglid, moodustavad nn optilise resonaatori (või resoneeriva õõnsuse) – üksteisele vastamisi asetatud peeglite paari, mis on paigutatud nii, et valgus põrkab nende vahel edasi-tagasi, muutudes iga kord tugevamaks. Kujutage seda ette kui kaja kambrit, kuid heli asemel valguse jaoks.
• Fokuseeriv lääts – võtab kiire vastu, kui see torust väljub, ja koondab selle materjalile väikeseks, võimsaks punktiks, sarnaselt sellele, kuidas luup koondab päikesevalgust väikeseks, kuumaks punktiks.

Neid osi silmas pidades toimub toru sees tegelikult järgmine protsess, samm-sammult, alates seadme sisselülitamisest kuni hetkeni, mil kiir on valmis lõikama.

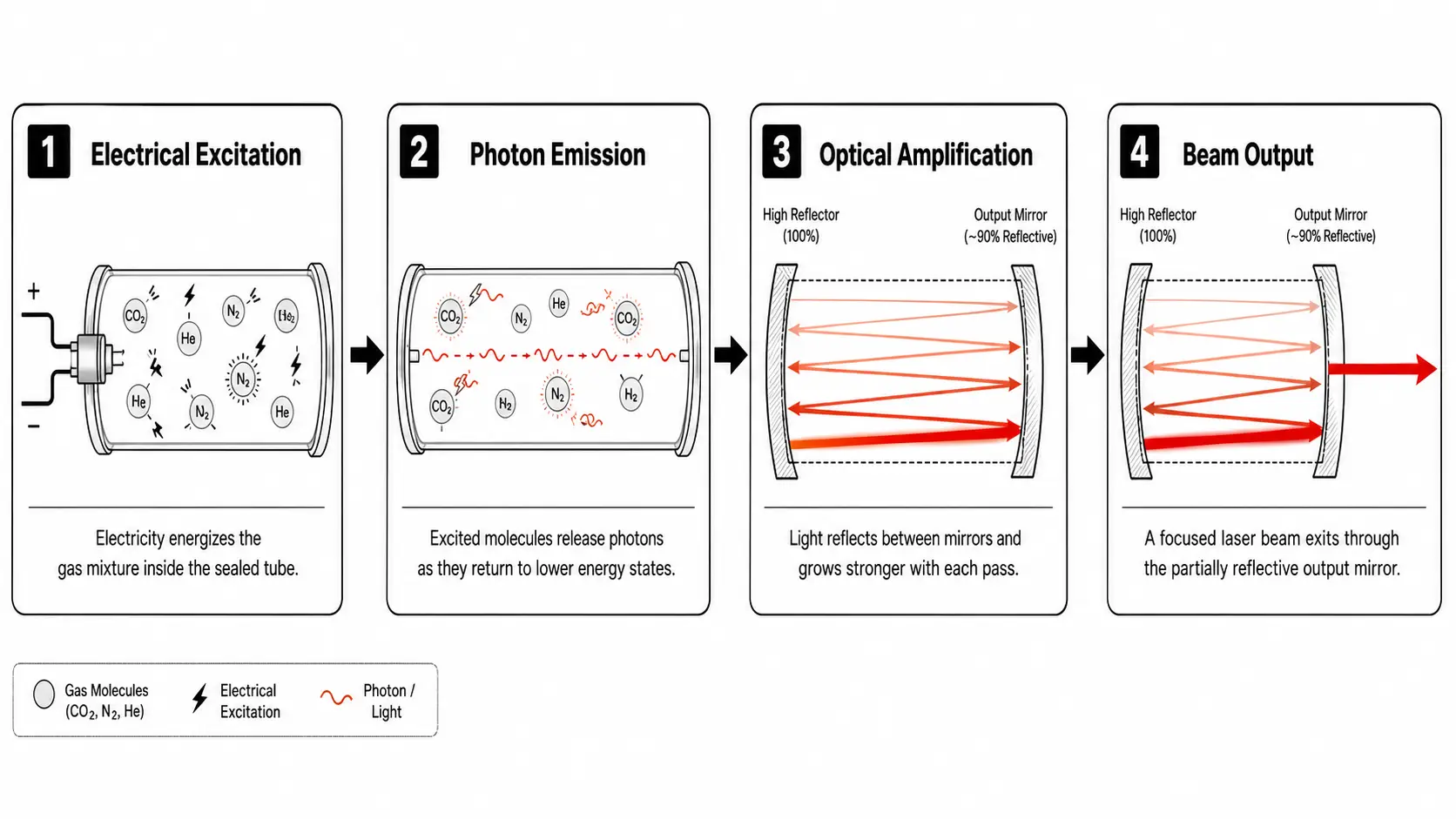

Mis toimub lasertoru sees? (Samm-sammult)

Töötava kiire tekitamine koosneb neljast järjestikusest etapist: gaasi ergastamine, valguse vabastamine, selle valguse võimendamine peeglite vahel ja valmis kiire väljalaskmine. Iga etapp sõltub eelnevast – kui ükskõik milline etapp vahele jääb, ei tekita toru üldse kasutatavat kiirt.

1. etapp: energia suunatakse gaasi

Elektrivool suunatakse hermeetiliselt suletud torusse. Täpsemalt öeldes läbib gaasisegu elektrilahendus, mis ergutab gaasimolekule – andes neile lisienergiat. Kui molekul selles mõttes „ergastub”, neelab ta energiat ja hüppab kõrgemasse energiatasemesse, aktiivsemasse olekusse, sarnaselt sellele, kuidas inimene saab pärast kohvi joomist energiasüsti. See seisund ei kesta kaua: molekul vabastab energia peagi uuesti.

2. etapp: gaas vabastab valgust (fotonid)

Kui ergastunud gaasimolekulid rahunevad, vabastavad nad väikeseid valgusosakesi, mida nimetatakse fotonideks – need on valguse väikseimad võimalikud osakesed. Just see valguse vabastamine loobki tegelikult laseri kiire. See on sama põhiprotsess, mida käsitleti artiklis „Mis on laser ja kuidas see töötab?” (tuntud kui stimuleeritud emissioon), kuid siin on see spetsiifiliselt seotud gaasilise keskkonnaga.

3. samm: Peeglid peegeldavad ja tugevdavad valgust

See valgus peegeldub edasi-tagasi varem kirjeldatud optilise resonaatori kahe peegli vahel, muutudes iga kord, kui see gaasist läbi läheb, tugevamaks. Iga läbimine lisab rohkem fotoneid, mis liiguvad samas suunas ja üksteisega sünkroonis, moodustades palju tugevama ja kontsentreeritumad kiire kui üksainus läbimine suudaks tekitada – sama eelmises jaotises tutvustatud kajaekambri efekt, mis nüüd teebki kiire võimendamise tegelikku tööd.

4. samm: Kiir väljub spetsiaalse peegli kaudu

Kui valgus on piisavalt tugev, pääseb osa sellest läbi ühe peegli – väljundühendaja, osaliselt peegeldav peegel, mis laseb valmis kiire torust väljuda, peegeldades samal ajal osa valgust tagasi, et protsessi säilitada. See toimub pidevalt ja äärmiselt kiiresti, mistõttu tundub, et laser lülitub sisse hetkega, mitte et see nähtavalt „soojeneks”.

Selles etapis on kiir torust väljunud – kuid pole veel valmis midagi lõikama. Siin on kirjeldatud, mis juhtub kiire teel materjali poole.

Kuidas kiir jõuab materjalini ja lõikab (või graveerib) seda

Torust väljumine on vaid kiire esimene samm kasuliku töö tegemise suunas; see, mis juhtub toru ja materjali pinna vahel, määrab, kas see kiir suudab puhtalt lõigata, täpselt graveerida või ei suuda kumbagi.

Masina sees – mitte ainult toru sees – kiir läbib sageli rea täiendavaid peegleid, mis suunavad selle lõikepea poole. See teekond on üks põhjus, miks peeglite joondamine on oluline masina jooksva hoolduse seisukohalt; seda teemat käsitletakse põhjalikumalt käesoleva artikli hilisemas osas. Seejärel koondab fookuslääts kiire punktiks, mis on sageli väiksem kui millimeeter, mis tekitab piisava energiatiheduse – kui kontsentreeritud on kiire energia väikesel alal –, et materjali sulatada, aurustada või läbi põletada. Lõppkokkuvõttes määrab lõikamisvõime just energiatihedus, mitte ainult toorvõimsus.

Lõikamise ja graveerimise vahe seisneb sügavuses: lõikamine tähendab, et kiir läbib materjali kogu paksuse, samas kui graveerimine tähendab, et kiir mõjutab ainult pinnakihti, eemaldades või värvides materjali ümber ilma seda täielikult läbistamata. Tekkiva lõikeliini laius nimetatakse mõnikord lõikejooneks.

Fokuseerimine määrab, kuhu energia suunatakse – kuid mis määrab, kui tõhusalt see energia tegelikult konkreetset materjali lõikab või graveerib? See sõltub lainepikkusest.

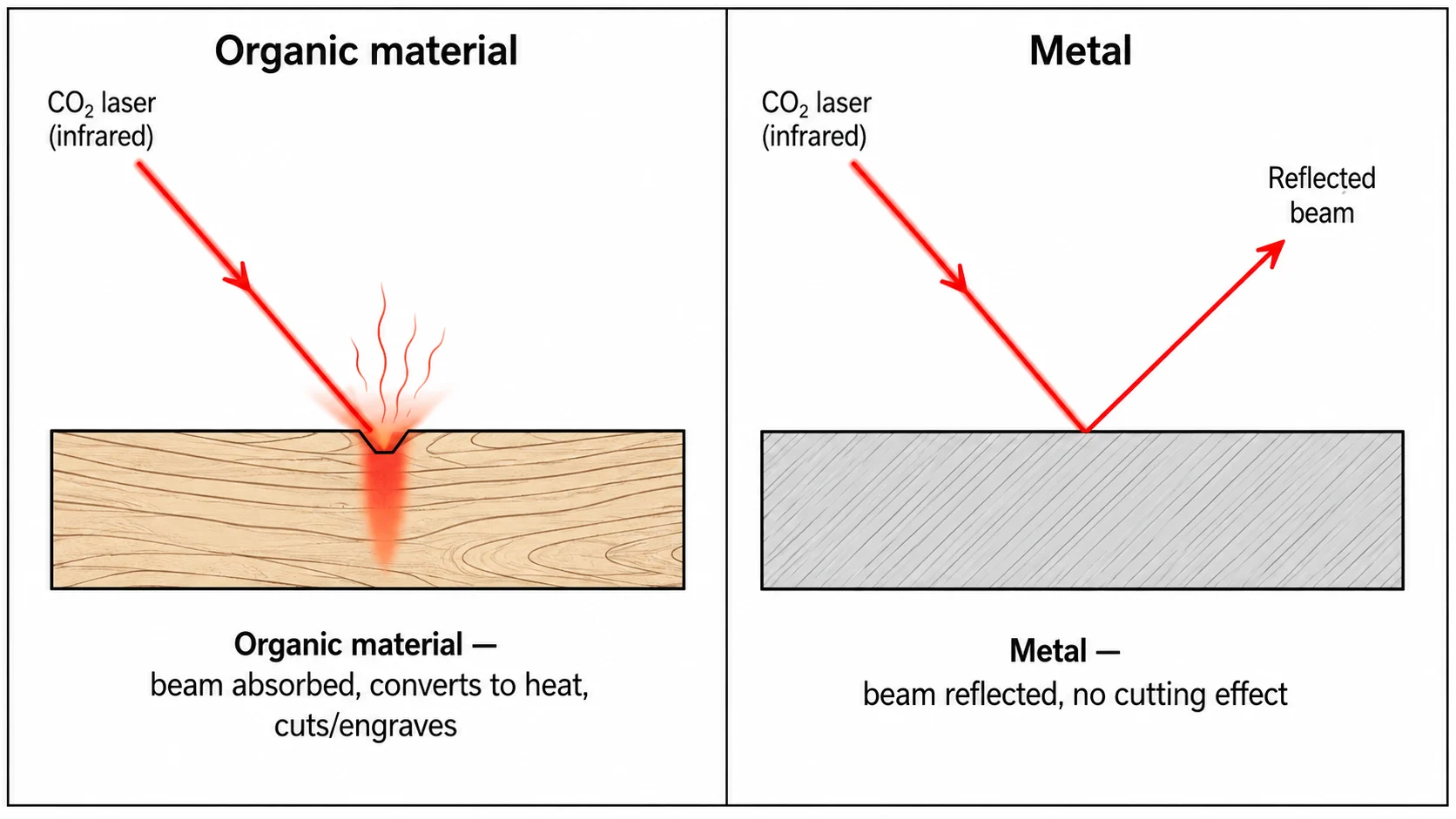

Miks CO2-laserid toimivad nii hästi puidu, akrüüli ja muude orgaaniliste materjalide puhul

CO₂-laseri tõhusus orgaaniliste materjalide puhul – ja selle ebatõhusus metalli puhul – sõltub valguse ühest füüsikalisest omadusest: lainepikkusest.

Lainepikkus on valguskiires iga laine vaheline kaugus. Valgus levib laineidena ning erinevad lainepikkused mõjutavad erinevaid materjale erinevalt, umbes samamoodi nagu erinevad raadiosagedused kannavad erinevaid raadiojaamu. CO2-laser toodab infrapunakiirgust lainepikkusega umbes 10,6 mikromeetrit, vastavalt USA Riikliku Standardite ja Tehnoloogia Instituudi (NIST) andmetel, mis jääb infrapuna vahemikku – valgus, mille lainepikkus on pikem kui inimese silm suudab näha. See on nähtamatu, kuid siiski tõeline valgus, mis kannab tõelist energiat.

Orgaanilistel materjalidel – puit, akrüül, nahk, kangas, paber – on molekulaarstruktuur, mis neelab seda konkreetset lainepikkust tõhusalt. Neeldumine tähendab, et materjal „püüab“ valgusenergia kinni ja muudab selle kohe pinnal soojuseks, mis võimaldabki lõikamist ja graveerimist. Metallid, peegeldavad seevastu seda lainepikkust suures osas peegeldavad selle asemel, et seda neelata – valgus põrkab tagasi ilma, et suurt energiat üle kandes –, mistõttu CO₂-laserid tavapärastel töökoja võimsustasemetel ei suuda metalli tõhusalt lõigata. 9. peatükis käsitletakse seda piirangut üksikasjalikumalt.

Lihtne võrdlus: tumedavärviline särk kuumeneb päikesevalguses, sest see neelab valgusenergiat, samas kui peegel või läikiv metallpind jääb jahedamaks, sest see peegeldab valguse eemale. Sama põhimõte selgitab, miks CO2-laser kuumutab orgaanilist materjali, kuid põrkab metallilt tagasi.

See lainepikkuse käitumine on ka põhjus, miks lasertoru füüsiline konstruktsioon on oluline – erinevad torutüübid mõjutavad seda, kui ühtlane ja võimas see kiir tegelikult aja jooksul on.

Kaks tüüpi CO2-lasertorusid: klaas vs RF

Peaaegu iga turul olev CO2-laser kasutab ühte kahest torukonstruktsioonist, ning see valik mõjutab laseri eluiga, täpsust ja hinda viisil, mis ulatub kaugemale juba käsitletud füüsikast.

RF tähistab raadiosagedust – meetodit, mille puhul gaasi ergastamiseks kasutatakse raadiosageduslikku energiat otsvoolu asemel. See on täpsem viis sama põhiülesande täitmiseks, mida kirjeldati eespool toruprotsessi 1. etapis, mistõttu RF-torud toodavad tavaliselt täpsemat ja ühtlasemat kiirt.

Praktiline viis erinevuse mõistmiseks: klaastoru on nagu lambipirn, mis lõpuks läbi põleb ja tuleb täielikult välja vahetada, samas kui RF-toru on pigem laetav, kauakestvam komponent, mille hooldusnõuded on teistsugused.

Lambitüüp on üks jõudluse tegur – kuid igapäevaselt sõltub CO₂-laseri lõikamis- või graveerimisvõime tegelikult kolmest omavahel koos toimivast seadistusest.

Mis määrab lõikamis- ja graveerimisjõudluse?

Kolm reguleeritavat seadet – võimsus, kiirus ja fookus – määravad koos, kuidas CO2-laser toimib mis tahes materjalil, ning ükski neist eraldi ei anna tervikpilti.

• Võimsus, mida mõõdetakse vattides (mida suurem vattide arv, seda rohkem energiat laser üldjuhul suudab edastada), määrab, kui palju energiat on saadaval.
• Kiirus määrab, kui kaua kiir püsib konkreetses punktis, kui see liigub materjali üle.
• Fookus määrab, kui kontsentreeritud on see energia, kui see jõuab pinnale – sama põhimõte, mida käsitleti varem luupide analoogias.

Suure võimsusega, kuid halvasti fokuseeritud laser võib töötada halvemini kui nõrgema võimsusega, kuid õigesti fokuseeritud laser, sest tegelikku lõikamist teostab energiatihedus, mitte toorvõimsus.

Neid kolme parameetrit reguleeritakse tavaliselt koos vastavalt konkreetsele materjalile ja paksusele – see teema on piisavalt põhjalik, et väärib omaette juhendit, mis ilmub peagi CO₂-laserlõikamise parameetrite seadistamise kohta.

Võimsust, kiirust ja fookust silmas pidades on järgmine loomulik küsimus: millised materjalid reageerivad CO₂-laserile tegelikult hästi – ja millised mitte?

Millised materjalid sobivad hästi CO₂-laseriga (ja millised mitte)

Eelnevalt selgitatud neeldumisomaduste põhjal töötavad CO2-laserid hästi orgaaniliste materjalidega ja halvasti metalliga – ning enne projekti planeerimist tasub teada erandeid.

CO₂-laseriga saab märgistada ka klaasi, kivi ja keraamikat, kuid ainult graveerimisrežiimis, mitte lõikamisrežiimis. Need materjalid ei neela ega sula nii, nagu orgaanilised materjalid; selle asemel tekitab kiir pinnale matt- või söövitusjälje, ilma et tungiks materjali sisse, seega ei suuda CO₂-laser neid läbi lõigata.

Nüüd, kui on selge, mida CO₂-laser suudab ja mida mitte töödelda, vaatame, kus seda tehnoloogiat tegelikult reaalses elus kasutatakse.

Kus CO₂-lasertehnoloogiat kasutatakse

Mõned konkreetsed näited aitavad paremini ette kujutada, kuidas seda tehnoloogiat kasutatakse väljaspool töökoja lauda:

• Viidad ja reklaam – akrüülist tähtede lõikamine ja nimesiltide graveerimine kaupluste fassaadidele ja kontorisse.
• Puidutöötlemine ja mööbel – täpsete vineerdetailide lõikamine ning dekoratiivsete paneelide või intarsiate graveerimine.
• Nahktooted – isikupäraste initsiaalide graveerimine rahakottidele, kottidele või vöödele ning nahast embleemide lõikamine.
• Mood ja tekstiil – kangamustrite lõikamine puhtate, suletud servadega, mis ei hakka hargnema.
• Kingitused ja väikeettevõtete tooted – isikupärastatud kingituste, nagu fotoraamid, alused või kaunistused, graveerimine väikeseeriate ja veebimüüjate jaoks.

Nüüd, kui on selge, kus CO₂-lasereid kasutatakse, tasub astuda samm tagasi ja kokku võtta, millistes valdkondades see tehnoloogia tõeliselt silma paistab – ja millised on selle piirid.

CO2-lasertehnoloogia tugevused ja piirangud

Tehnoloogia mõistmine on esimene samm. Kui kaalute konkreetselt CO2-lasermasina – millest see tootena koosneb ja milleks seda töökodas või ettevõttes tegelikult kasutatakse –, vaadake artiklit „Mis on CO2-laserlõike- ja graveerimismasin: kuidas see töötab ja milleks seda kasutatakse“. Allpool toodud jaotistes käsitletakse mõningaid praktilisi, omanikule olulisi põhitõdesid, mida tasub enne ostu läbi lugeda.

Hooldus ja CO2-laserallika tegelik kasutusiga

CO2-laseri omamine tähendab mõningate korduvate hooldustoimingute tegemist ning realistlikku ootust selle suhtes, millal toru ise hooldust vajab.

Rutiinne hooldus keskendub optilisele teele: peegleid tuleb perioodiliselt joondada ja puhastada, kuna tolm või valesti joondamine vähendab kiire tugevust ja lõikekvaliteeti, ning samal põhjusel tuleb regulaarselt puhastada ka fookuslääts. Praktikas tähendab see, et varem arutatud torude kasutusajad annavad kasutajatele erinevaid kogemusi. Kasutusiga sõltub toru tüübist, tootjast, töövõimsusest ja jahutustingimustest. Näiteks märgib Wattsan mõnedes oma masinates kasutatavate klaasist CO2-torude kasutusajaks kuni 10 000 tundi (nt Wattsan 1610 PRO) ja kuni 40 000 tundi oma RF-CO₂-allikate puhul.

Veel üks praktiline asi, mida iga omanik peaks enne CO₂-laseri kasutamist mõistma: ohutus.

CO₂-laseri ohutuse põhitõed

Laservalgus – sealhulgas CO₂-laseri poolt tekitatav nähtamatu infrapunakiirgus – kannab endas tõelist energiat ja kujutab endast tõelist ohtu, mistõttu on põhilised ohutusalased teadmised olulised isegi hobikasutuse puhul.

Kiireid vastuseid mõnedele CO2-lasereid puudutavatele levinud küsimustele leiate allpool.

Korduma kippuvad küsimused CO2-laseri kohta

Kas CO2-laseriga saab graveerida metalli, kuigi seda lõigata ei saa?

Mitte samamoodi, nagu ta graveerib puitu või akrüüli. Tavaline CO₂-laser ei suuda üldjuhul paljast metalli otse graveerida, kuna pind peegeldab suure osa laseri lainepikkusest, selle asemel et seda neelata. Siiski suudab ta märgistada anodeeritud või kaetud metalle, eemaldades või muutes pinnakihti, paljastades selle all oleva kontrastse kihi.

Paljast metallpinda saab CO2-laseriga märgistada ka siis, kui sellele on eelnevalt kantud spetsiaalne metallimärgistussprei, -pasta või -lint. Palja metalli otseseks ja püsivaks graveerimiseks või märgistamiseks on üldjuhul sobivam lahendus spetsiaalsed lasergraveerijaid, mis põhinevad kiudtehnoloogial, on üldjuhul sobivam lahendus, samas kui tõhusaks metalli lõikamiseks on parem kasutada spetsiaalseid metallilõikamissüsteeme.

Kui kaua kestab CO₂-lasertoru reaalselt igapäevases töökojas kasutamisel?

See sõltub toru tüübist: klaastorud vajavad üldjuhul varem vahetamist kui RF-metalltorud, mis on vastupidavamad ja mille gaasi saab mõnikord hoopis uuesti täita. Konkreetsed töötundide vahemikud ja nende praktiline tähendus on toodud eespool olevas hoolduse jaotises.

Kas CO₂-laserit on kodus ohutu kasutada?

Jah, kui seda kasutatakse suletud seadmes, millel on nõuetekohased ohutuslukud ja piisav ventilatsioon. Kiir ise kujutab endast tõelist ohtu silmadele ja nahale, seega on koduseks kasutamiseks hädavajalik kaitsekest, mis blokeerib hajuvvalgust ja lülitab laseri avamisel automaatselt välja.

Mis on algaja jaoks vahe CO₂-laseri ja dioodlaseri vahel?

CO2-laser kasutab valgusallikana gaaside segu ning pakub üldiselt suuremat lõikamisvõimsust ja laiemat materjalide ühilduvust, samas kui dioodlaser kasutab väikest pooljuhtkiipi ning on tavaliselt kompaktsem ja odavam, kuid vähem võimas.
