Какво представлява CO₂ лазерът и как функционира технологията на CO₂ лазера?

Какво представлява CO2-лазерът?

CO2 лазерът е вид лазер, който използва смес от въглероден диоксид, азот и хелий, за да генерира светлинен лъч, достатъчно силен, за да реже или гравира материали като дърво, акрил и кожа. Той е един от няколкото вида лазери, които се използват в машините за рязане и гравиране, като всяка от тях е изградена на базата на различен материал, генериращ светлина.

Ако все още не сте запознати с принципа на действие на лазерите като цяло, нашата статия „Какво е лазер и как работи?“ първо разглежда основните физични принципи – настоящата статия продължава оттам и се фокусира конкретно върху CO2 лазера.

В основата си CO2 лазерът генерира лъч – силно фокусиран поток от светлина – чрез възбуждане на газова смес, запечатана в тръба. Именно тази газова смес дава името на този тип лазер и му придава специфичните му способности, които са обяснени подробно в следващия раздел.

Това ръководство разяснява защо газовата смес дава името на този лазер, кои са физическите компоненти, които генерират лъча, как този лъч се генерира и усилва стъпка по стъпка, и какво определя кои материали той действително може да реже или гравира – всичко необходимо, за да се разбере не само какво прави CO2 лазерът, но и защо работи по този начин.

Защо се нарича „CO2“ лазер?

Името идва директно от въглеродния диоксид (CO2) – газът, отговорен за действителното генериране на лазерната светлина. Вътре в тръбата CO₂ се смесва с азот и хелий – всеки газ играе определена роля, а сместа като цяло често се нарича усилваща среда (или лазерна среда): материалът, който превръща входящата енергия в светлина. Всеки лазер се нуждае от такава; при CO₂ лазера този материал е самата газова смес.

• Въглеродният диоксид (CO2) е газът, който действително излъчва светлината.
• Азотът (N2) помага за по-ефективното пренасяне на енергия към молекулите на CO2, което усилва процеса.
• Хелият (He) помага на газовата смес да се охлади и да се възстанови по-бързо между импулсите на енергия, като поддържа лъча стабилен.

Това се различава от другите видове лазери, с които може да се сблъскате: за разлика от влакнестите лазери, които използват стъклени влакна, или диодните лазери, които използват полупроводникови чипове, CO2 лазерът използва газ като материал за генериране на светлина. Нашето 4 основни вида лазери, използвани в лазерните машини сравнява всички тях един до друг.

Първата стъпка е да разберем какво се съдържа в газовата смес. След това нека разгледаме самите части на машината, които превръщат този газ в работещ лазерен лъч.

Съставните елементи на един CO₂ лазер (Какво има вътре в машината)

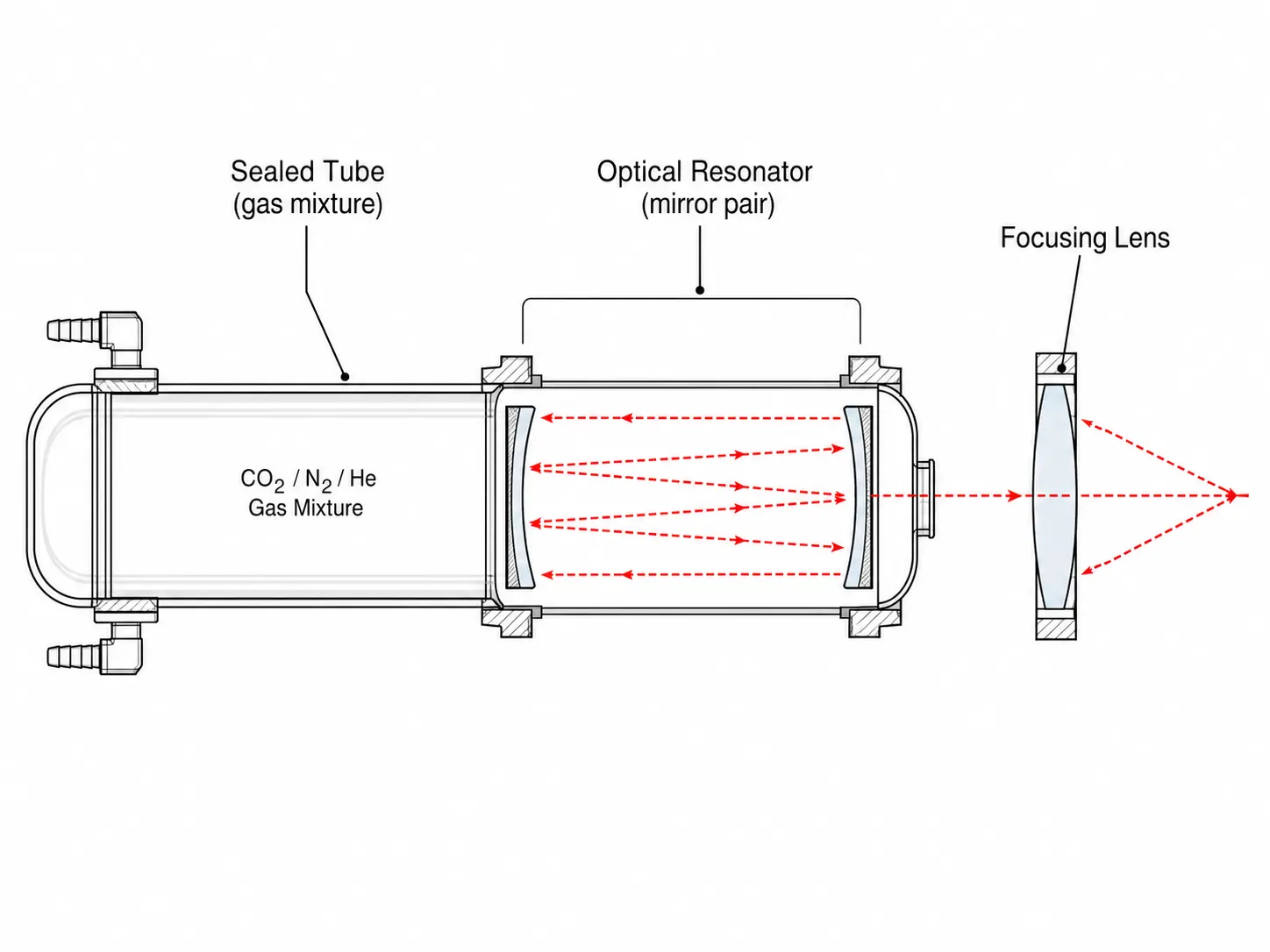

Източникът на CO₂ лазер е изграден от три основни физически части, а разбирането на функцията на всяка една от тях прави постепенния процес, описан в следващия раздел, много по-лесен за проследяване.

• Херметична тръба – съдържа газовата смес и в нея се генерира светлината.
• Огледала, които образуват така наречения оптичен резонатор (или резонансна кухина) – двойка огледала, разположени едно срещу друго, така че светлината да се отразява между тях, като с всяко преминаване става все по-силна. Представете си го като ехокамера, но за светлина, а не за звук.
• Фокусираща леща – улавя лъча, след като той напусне тръбата, и го концентрира в малка, мощна точка върху материала, подобно на начина, по който лупата концентрира слънчевата светлина в малка, гореща точка.

Като имаме предвид тези части, ето какво всъщност се случва вътре в тръбата, стъпка по стъпка, от момента на включване на машината до момента, в който лъчът е готов за рязане.

Какво се случва вътре в лазерната тръба? (Стъпка по стъпка)

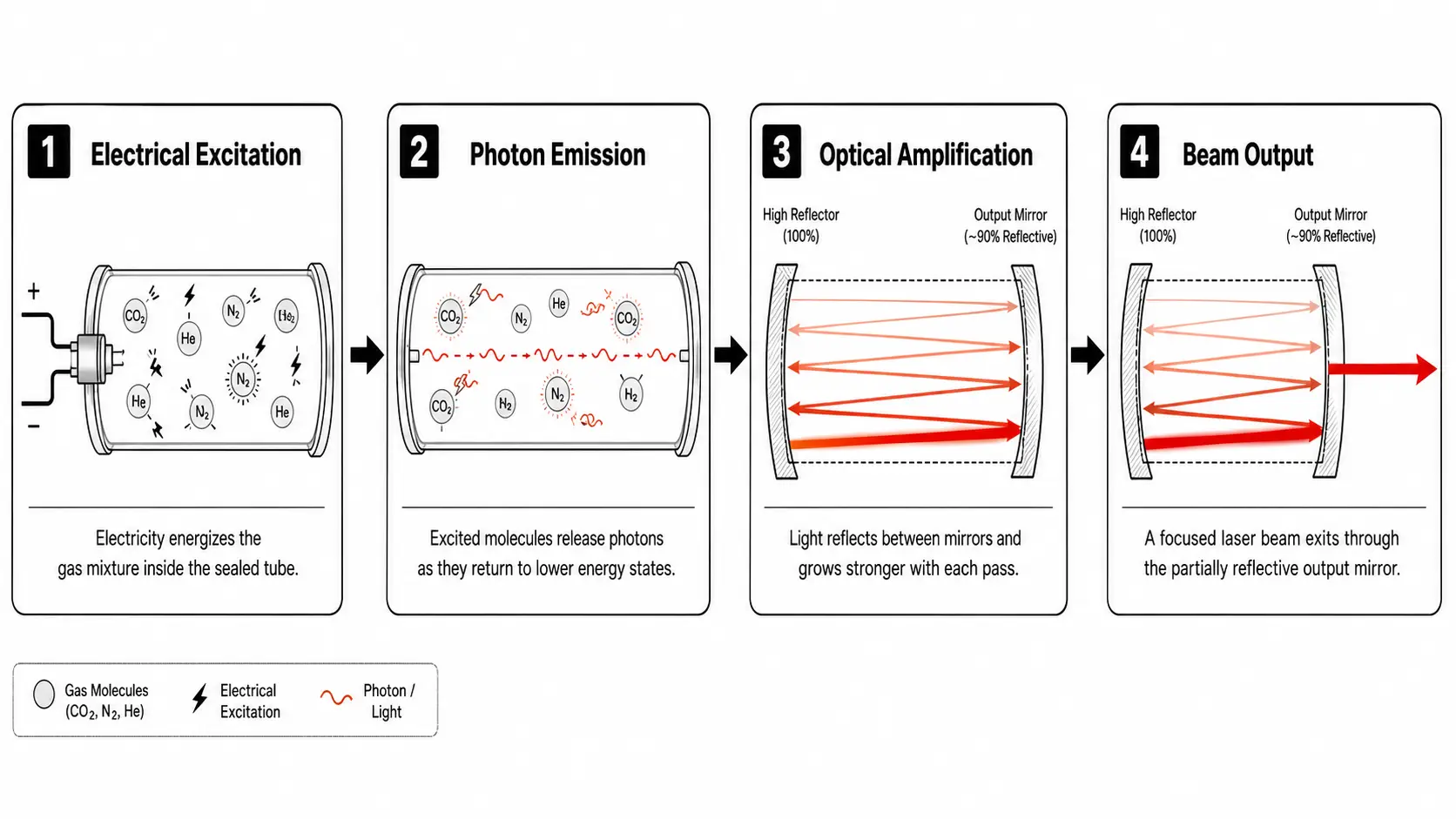

Получаването на работещ лъч се свежда до четири последователни етапа: възбуждане на газа, излъчване на светлина, усилване на тази светлина между огледалата и изпускане на готовия лъч. Всеки етап зависи от предходния – ако се пропусне дори един етап, тръбата изобщо не произвежда използваем лъч.

Етап 1: Енергията постъпва в газа

Електричеството се подава в запечатаната тръба. По-конкретно, електрически разряд преминава през газовата смес, възбуждайки молекулите на газа – като им придава допълнителна енергия. Когато една молекула се „възбуди“ в този смисъл, тя абсорбира енергия и преминава в състояние с по-висока енергия, по-активно състояние, подобно на това как човек получава прилив на енергия след като изпие кафе. Това състояние не трае дълго: молекулата скоро ще освободи енергията отново.

Стъпка 2: Газът излъчва светлина (Фотони)

Когато възбудените газови молекули се успокоят, те излъчват миниатюрни частици светлина, наречени фотони – най-малката възможна единица светлина. Именно това излъчване на светлина всъщност създава лъча на лазера. Това е същият основен процес, описан в статията ни „Какво е лазер и как работи?“ (известен като стимулирана емисия), само че тук е специфичен за газова среда.

Стъпка 3: Огледалата отразяват и усилват светлината

Тази светлина се отразява напред-назад между двете огледала на описания по-рано оптичен резонатор, и става по-силна при всяко преминаване през газа. При всяко преминаване се добавят още фотони, движещи се в една и съща посока и в синхрон помежду си, като по този начин се изгражда много по-силен и по-концентриран лъч, отколкото би могъл да се получи при еднократно преминаване – същият ефект на ехо-камерата, представен в предишния раздел, който сега извършва действителната работа по усилване на лъча.

Стъпка 4: Лъчът излиза през специално огледало

Щом светлината стане достатъчно силна, част от нея излиза през едно от огледалата – изходен куплунг, частично отразяващо огледало, което позволява на готовия лъч да напусне тръбата, като същевременно отразява част от светлината обратно, за да поддържа процеса. Това се случва непрекъснато и изключително бързо, поради което лазерът изглежда, че се включва мигновено, вместо да се „загрява“ видимо.

В този момент лъчът е напуснал тръбата – но все още не е готов да реже нищо. Ето какво се случва по пътя му към материала.

Как лъчът достига и реже (или гравира) материала

Напускането на тръбата е само първата стъпка на лъча към извършването на полезна работа; това, което се случва между тръбата и повърхността на материала, определя дали този лъч може да реже чисто, да гравира прецизно или да не прави нито едното, нито другото.

Вътре в машината – не само вътре в тръбата – лъчът често преминава през поредица от допълнителни огледала, които го насочват към режещата глава. Този маршрут е една от причините, поради които изравняването на огледалата е важно за текущата поддръжка на машината – въпрос, който ще бъде разгледан по-подробно по-нататък в тази статия. След това фокусиращата леща концентрира лъча в точка, често по-малка от един милиметър, което създава достатъчна енергийна плътност – колко концентрирана е енергията на лъча в малка площ – за да стопи, изпари или изгори материала. Енергийната плътност, а не само суровата мощност, е това, което в крайна сметка определя способността за рязане.

Разликата между рязане и гравиране се свежда до дълбочината: рязането означава, че лъчът преминава през цялата дебелина на материала, докато гравирането означава, че лъчът засяга само повърхностния слой, като отстранява или обезцветява материала, без да го прониква напълно. Ширината на получената линия на рязане понякога се нарича прорез.

Фокусирането определя къде отива енергията – но какво определя колко ефективно тази енергия всъщност реже или гравира конкретен материал? Това се свежда до дължината на вълната.

Защо CO2 лазерите работят толкова добре върху дърво, акрил и други органични материали

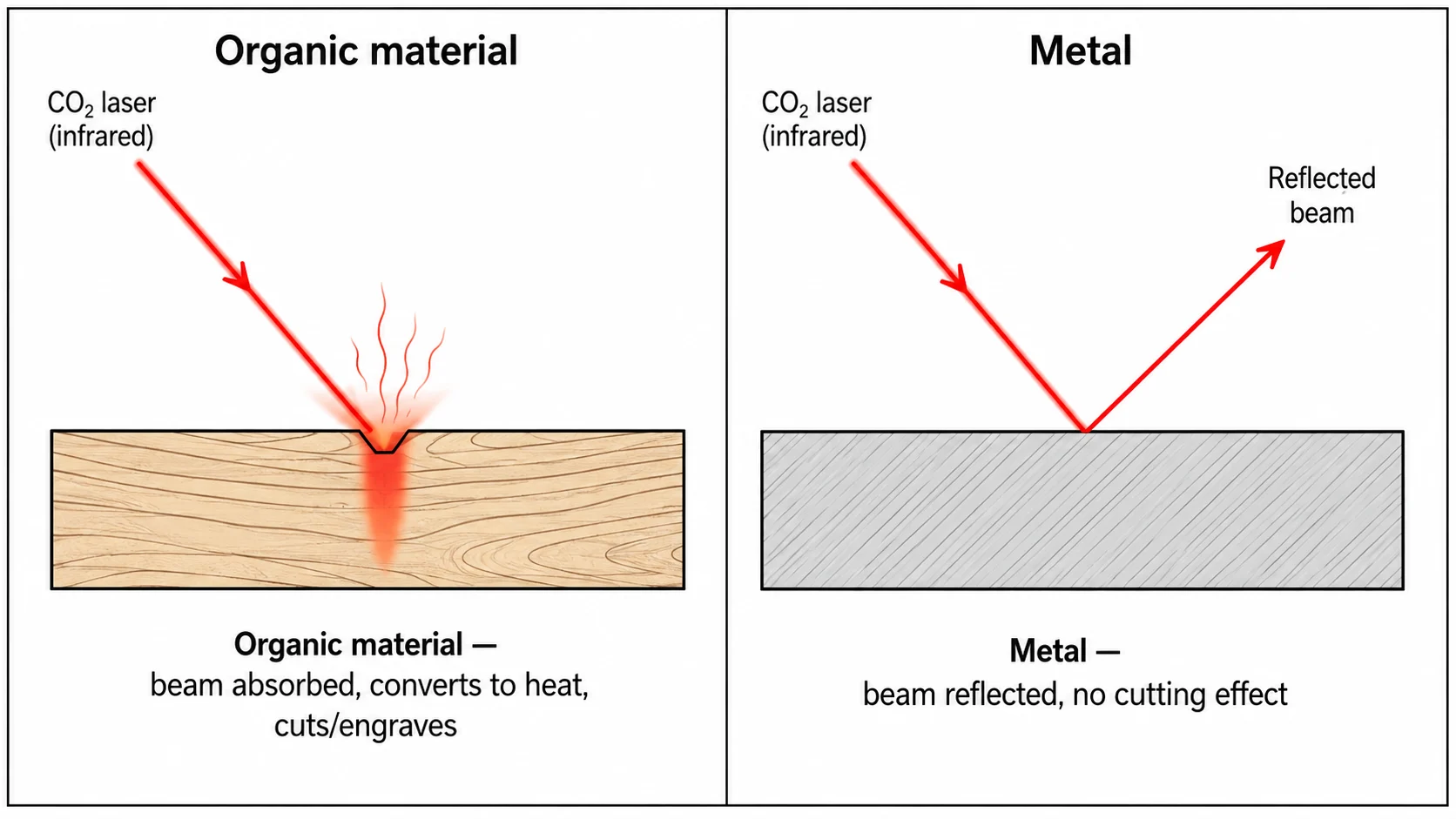

Ефективността на CO₂ лазера върху органични материали – и неговата неефективност върху метал – се дължи на едно-единствено физично свойство на светлината му: дължината на вълната.

Дължината на вълната е разстоянието между всяка вълна в светлинния лъч. Светлината се разпространява във вълни, а различните дължини на вълните взаимодействат по различен начин с различните материали, по същия начин, по който различните радиочестоти пренасят различни радиостанции. CO2 лазерът излъчва инфрачервена светлина с дължина на вълната от приблизително 10,6 микрометра, според Национален институт за стандарти и технологии (NIST), която попада в инфрачервения диапазон — светлина с дължина на вълната, по-голяма от тази, която човешкото око може да види. Тя е невидима, но все пак е истинска светлина, носеща истинска енергия.

Органичните материали – дърво, акрил, кожа, плат, хартия – имат молекулни структури, които ефективно абсорбират тази конкретна дължина на вълната. Абсорбцията означава, че материалът „улавя“ светлинната енергия и я превръща в топлина точно на повърхността, което позволява да се извърши рязане и гравиране. Металите, за разлика от тях, до голяма степен отразяват тази дължина на вълната, вместо да я абсорбират – светлината се отскача, без да предава много енергия – и именно затова CO₂ лазерите при типичните нива на мощност в работилниците не могат ефективно да режат метал. Раздел 9 разглежда това ограничение по-подробно.

Едно просто сравнение: тъмна риза се нагрява на слънце, защото абсорбира светлинна енергия, докато огледало или лъскава метална повърхност остават по-хладни, защото отразяват светлината. Същият основен принцип обяснява защо CO₂ светлината нагрява органични материали, но се отразява от метала.

Това поведение на дължината на вълната е и причината, поради която физическият дизайн на лазерната тръба е от значение – различните типове тръби влияят върху това колко стабилен и мощен всъщност е лъчът с течение на времето.

Два типа CO2 лазерни тръби: стъклени срещу RF

Почти всеки CO2 лазер на пазара използва един от двата дизайна на тръбите, а изборът влияе върху експлоатационния живот, прецизността и цената по начини, които са от значение далеч отвъд вече разгледаната физика.

RF е съкращение от „радиочестота“ – начин за възбуждане на газа чрез енергия от радиовълни вместо чрез постоянен електрически ток. Това е по-усъвършенстван начин за изпълнение на същата основна задача, описана в стъпка 1 от процеса с тръбите по-горе, поради което RF тръбите обикновено генерират по-прецизен и по-стабилен лъч.

Практичен начин да разберем разликата: стъклената тръба е като електрическа крушка, която рано или късно изгаря и трябва да бъде напълно подменена, докато RF тръбата е по-скоро като презареждаем, по-дълготраен компонент с различни изисквания за поддръжка.

Типът на тръбата е един от факторите за производителността – но в ежедневната работа това, което всъщност определя колко добре CO₂ лазерът реже или гравира, се свежда до три настройки, които работят заедно.

Какво определя производителността при рязане и гравиране?

Три регулируеми настройки – мощност, скорост и фокус – взаимодействат, за да определят как се представя CO2 лазерът върху даден материал, и нито една от тях сама по себе си не дава пълна представа.

• Мощността, измервана в ватове (колкото по-висока е мощността, толкова повече енергия може да достави лазерът), определя колко енергия е на разположение.
• Скоростта определя колко дълго лъчът престоява върху дадена точка, докато се движи по повърхността на материала.
• Фокусът определя колко концентрирана е тази енергия, когато достигне повърхността – същият принцип, разгледан по-рано в аналогията с лупата.

Лазер с висока мощност, но слаб фокус, може да се представя по-зле от лазер с по-ниска мощност, който е правилно фокусиран, защото реалното рязане се извършва от енергийната плътност, а не от суровата мощност.

Тези три настройки обикновено се регулират заедно за конкретен материал и дебелина – тема, която е толкова подробна, че заслужава собствен специален наръчник, който скоро ще излезе относно настройването на параметрите за рязане с CO2 лазер.

Като имаме предвид мощността, скоростта и фокуса, следващият естествен въпрос е: кои материали всъщност реагират добре на CO₂ лазер – и кои не?

Кои материали работят добре с CO₂ лазер (и кои не)

Въз основа на обясненото по-рано поведение при абсорбция, CO2 лазерите се представят добре при органични материали и зле при метал – и си струва да знаете изключенията, преди да планирате проект.

CO₂ лазерът може също да маркира стъкло, камък и керамика, но само в режим на гравиране, а не на рязане. Тези материали не абсорбират и не се топят по същия начин, по който го правят органичните материали; вместо това лъчът създава ефект на матиране или гравиране на повърхността, без да прониква в материала, така че CO₂ лазерът не може да ги прореже.

Сега, след като стана ясно какво може и какво не може да обработва CO₂ лазерът, ето къде всъщност се използва тази технология в реалния свят.

Къде се използва CO₂ лазерната технология

Няколко конкретни примера улесняват представата за това как тази технология се прилага извън работилната маса:

• Табели и реклама – рязане на акрилни букви и гравиране на табелки с имена за витрини и офиси.
• Дървообработване и мебели – рязане на прецизни детайли от шперплат и гравиране на декоративни панели или инкрустации.
• Кожени изделия – гравиране на персонализирани инициали върху портмонета, чанти или колани и изрязване на кожени нашивки.
• Мода и текстил – изрязване на шаблони от плат с чисти, запечатани краища, които не се разнищват.
• Подаръци и продукти за малки предприятия – гравиране на персонализирани подаръци като рамки за снимки, подложки за чаши или украси за производители на малки серии и онлайн търговци.

След като вече имаме ясна представа за приложенията на CO2 лазерите, струва си да погледнем отстрани, за да обобщим в кои области тази технология наистина се отличава – и къде са нейните ограничения.

Силни страни и ограничения на CO2 лазерната технология

Разбирането на технологията е първата стъпка. Ако конкретно обмисляте да закупите CO2 лазерна машина – от какво е изработена като продукт и за какво всъщност се използва в работилница или бизнес – вижте „Какво представлява машина за рязане и гравиране с CO2 лазер: как работи и за какво се използва“. Разделите по-долу обхващат няколко практични основни принципа на ниво собственик, преди да пристъпите към покупка.

Поддръжка и колко дълго издържа CO2 лазерният източник на практика

Притежаването на CO2 лазер означава да се съобразявате с кратък списък от периодични задачи по поддръжката, както и да имате реалистични очаквания кога самата тръба ще се нуждае от внимание.

Рутинната поддръжка се фокусира върху оптичния път: огледалата се нуждаят от периодично подреждане и почистване, тъй като прахът или неправилното подреждане намаляват силата на лъча и качеството на рязането, а фокусиращата леща се нуждае от редовно почистване по същата причина. На практика това означава, че обсъдените по-рано срокове на експлоатация на тръбите се отразяват в различни преживявания при ползването им. Срокът на експлоатация зависи от типа на тръбата, производителя, работната мощност и условията на охлаждане. Например, Wattsan посочва срок на експлоатация до 10 000 часа за стъклените CO2 тръби, използвани в някои от машините им (например Wattsan 1610 PRO) и до 40 000 часа за своите RF CO₂ източници.

Още едно практическо нещо, което всеки собственик трябва да разбере, преди да използва CO₂ лазер: безопасността.

Основи на безопасността при работа с CO₂ лазер

Лазерната светлина – включително невидимата инфрачервена светлина, която произвежда CO₂ лазерът – носи реална енергия и реален риск, поради което основните познания за безопасност са важни дори при използване като хоби.

За бързи отговори на няколко често задавани въпроса относно CO2 лазерите, вижте по-долу.

Често задавани въпроси за CO₂ лазера

Може ли CO₂ лазерът да гравира метал, въпреки че не може да го реже?

Не по същия начин, по който гравира дърво или акрил. Обикновено конвенционалният CO2 лазер не може директно да гравира гол метал, тъй като повърхността отразява голяма част от дължината на вълната на лазера, вместо да я абсорбира. Въпреки това той може да маркира анодизирани или покрити метали, като премахва или променя повърхностния слой, разкривайки контрастиращ слой под него.

Непокритият метал също може да бъде маркиран с CO2 лазер, ако първо се нанесе специален спрей, паста или лента за маркиране на метал. За директно и трайно гравиране или маркиране на непокрит метал, използването на специализирани лазерни маркиращи устройства, базирани на фиброоптична технология, обикновено е по-подходящото решение, докато за ефективно рязане на метал е по-добре да се разчита на специализирани системи за рязане на метал.

Колко дълго реално издържа една CO2 лазерна тръба при ежедневна употреба в работилница?

Това зависи от типа на тръбата: стъклените тръби обикновено се нуждаят от подмяна по-рано от металните RF тръби, които са по-издръжливи и понякога газът в тях може да бъде презареден. Вижте раздела „Поддръжка“ по-горе за конкретните диапазони на часове и какво означава това на практика.

Безопасно ли е използването на CO2 лазер у дома?

Да, когато се използва в затворена машина с подходящи предпазни блокировки и адекватна вентилация. Самият лъч представлява реална опасност за очите и кожата, така че за домашна употреба е от съществено значение да има камера, която блокира разсеяната светлина и изключва лазера автоматично при отваряне.

Каква е разликата между CO2 лазер и диоден лазер за начинаещ?

CO2 лазерът използва газова смес като източник на светлина и като цяло предлага по-голяма мощност на рязане и по-широка съвместимост с материалите, докато диодният лазер използва малък полупроводников чип и обикновено е по-компактен и достъпен, но с по-малка мощност.
