Ce este un laser cu CO₂ și cum funcționează tehnologia laserului cu CO₂?

Ce este un laser cu CO₂?

Un laser cu CO2 este un tip de laser care utilizează un amestec de dioxid de carbon, azot și heliu pentru a genera un fascicul de lumină suficient de puternic pentru a tăia sau grava materiale precum lemnul, acrilul și pielea. Este unul dintre numeroasele tipuri de lasere disponibile pentru mașinile de tăiat și gravat, fiecare fiind construit în jurul unui material diferit care produce lumină.

Dacă nu sunteți încă familiarizați cu modul general de funcționare al laserelor, articolul nostru Ce este un laser și cum funcționează? abordează mai întâi noțiunile de bază ale fizicii – acest articol pornește de acolo și se concentrează în mod specific pe tipul CO2.

În esență, un laser cu CO₂ produce un fascicul – un flux de lumină puternic focalizat – prin excitarea unui amestec de gaze sigilat în interiorul unui tub. Acest amestec de gaze este cel care conferă acestui tip de laser numele și capacitățile sale specifice, pe care secțiunea următoare le explică în detaliu.

Acest ghid explică pas cu pas de ce amestecul de gaze dă numele acestui laser, componentele fizice care produc fasciculul, modul în care acesta este generat și amplificat, precum și factorii care determină ce materiale poate tăia sau grava efectiv – tot ce este necesar pentru a înțelege nu doar ce face un laser cu CO₂, ci și de ce funcționează așa cum o face.

De ce se numește laser „CO₂”?

Denumirea provine direct de la dioxidul de carbon (CO₂), gazul responsabil de producerea efectivă a luminii laser. În interiorul tubului, CO₂ este amestecat cu azot și heliu – fiecare gaz joacă un rol distinct, iar amestecul în ansamblu este adesea numit mediul de amplificare (sau mediu laser): materialul care transformă energia de intrare în lumină. Fiecare laser are nevoie de unul; într-un laser cu CO₂, acel material este chiar amestecul de gaze.

• Dioxidul de carbon (CO₂) este gazul care emite efectiv lumina.
• Azotul (N2) ajută la transportul energiei către moleculele de CO₂ mai eficient, intensificând procesul.
• Heliul (He) ajută amestecul de gaze să se răcească și să se reseteze mai repede între impulsurile de energie, menținând fasciculul constant.

Acest lucru îl diferențiază de alte tipuri de lasere cu care v-ați putea întâlni: spre deosebire de laserele cu fibră, care utilizează fibră de sticlă, sau de laserele cu diodă, care utilizează cipuri semiconductoare, un laser cu CO₂ folosește gazul ca material generator de lumină. Ghidul nostru „Cele 4 tipuri principale de lasere utilizate în mașinile cu laser” le compară pe toate în mod direct.

Primul pas este să aflăm ce conține amestecul de gaze. În continuare, să analizăm componentele propriu-zise ale mașinii care transformă gazul respectiv într-un fascicul laser funcțional.

Componentele de bază ale unui laser cu CO₂ (Ce se află în interiorul aparatului)

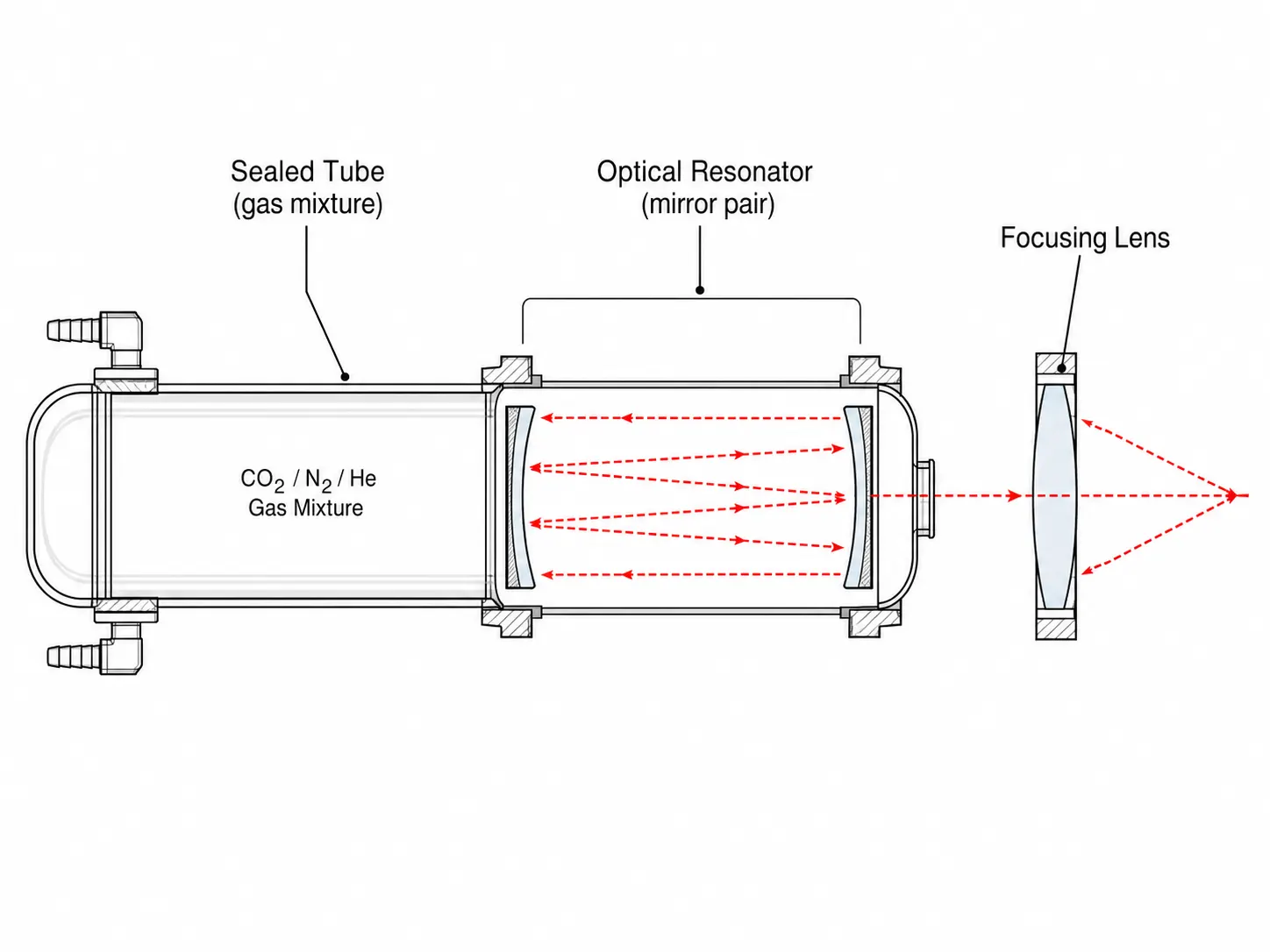

O sursă de laser cu CO₂ este alcătuită din trei componente fizice principale, iar înțelegerea rolului fiecăreia dintre ele face ca procesul pas cu pas din secțiunea următoare să fie mult mai ușor de urmărit.

• Tub etanș – conține amestecul de gaze și este locul în care se produce efectiv lumina.
• Oglinzi, care formează ceea ce se numește un rezonator optic (sau cavitate rezonantă) – o pereche de oglinzi orientate una spre cealaltă, poziționate astfel încât lumina să se reflecte continuu între ele, devenind mai puternică cu fiecare trecere. Gândiți-vă la ele ca la o cameră de ecou, dar pentru lumină în loc de sunet.
• Lentilă de focalizare - preia fasciculul odată ce acesta părăsește tubul și îl concentrează într-un punct minuscul, puternic, asupra materialului, similar modului în care o lupă concentrează lumina soarelui într-un punct mic și fierbinte.

Având în vedere aceste componente, iată ce se întâmplă de fapt în interiorul tubului, pas cu pas, de la momentul pornirii aparatului până la momentul în care fasciculul este gata de tăiere.

Ce se întâmplă în interiorul tubului laser? (Pas cu pas)

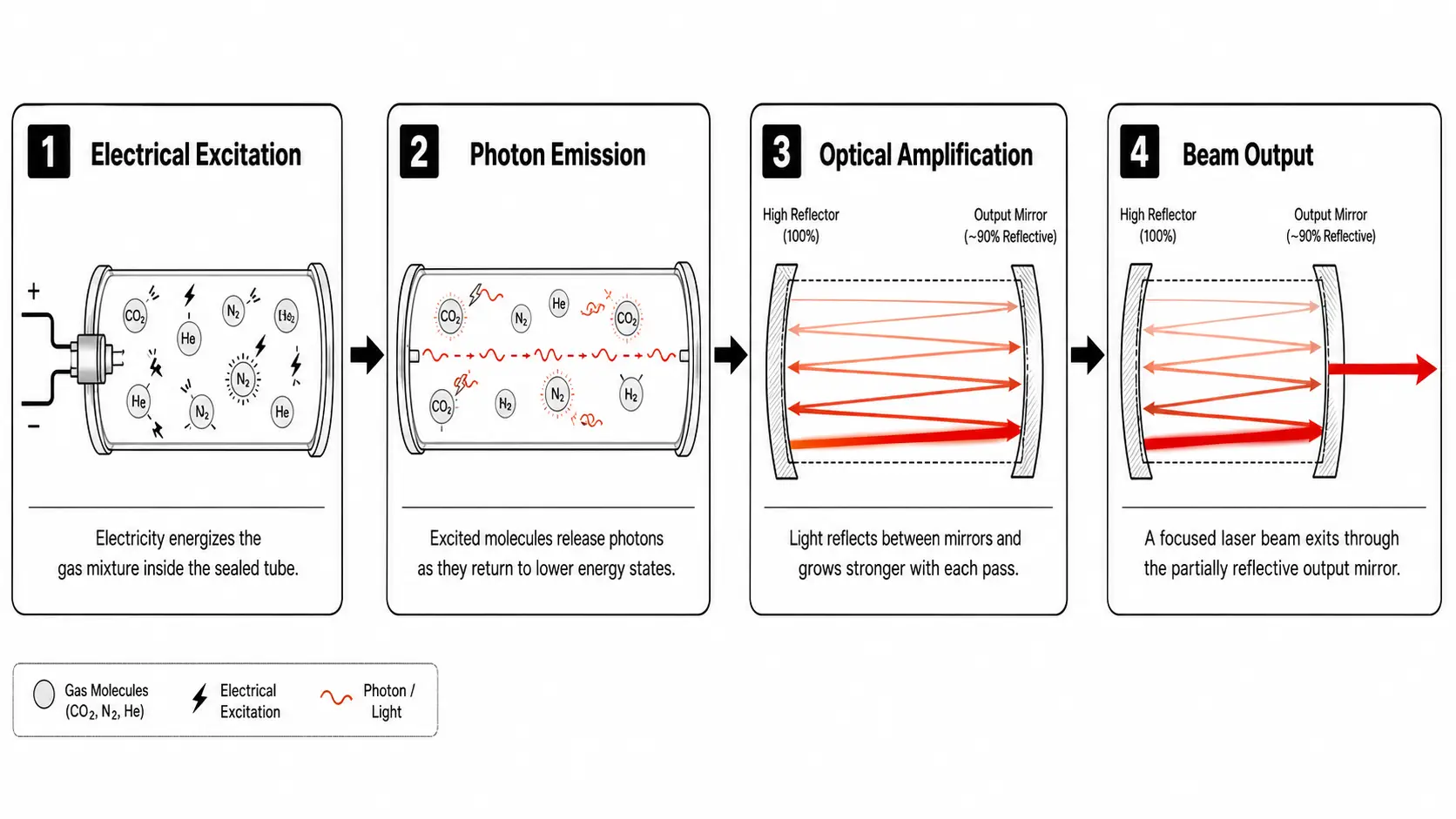

Producerea unui fascicul funcțional se reduce la patru etape secvențiale: energizarea gazului, eliberarea luminii, amplificarea acelei lumini între oglinzi și lăsarea fasciculului finalizat să iasă. Fiecare etapă depinde de cea precedentă – dacă se omite orice etapă, tubul nu produce deloc un fascicul utilizabil.

Etapa 1: Energia pătrunde în gaz

Curentul electric este trimis în tubul etanș. Mai precis, o descărcare electrică traversează amestecul de gaze, excitând moleculele de gaz – conferindu-le energie suplimentară. Când o moleculă este „excitată” în acest sens, ea absoarbe energie și trece la o stare cu energie mai mare, mai activă, similar cu modul în care o persoană primește un val de energie după ce bea cafea. Această stare nu durează: molecula va elibera din nou energia în scurt timp.

Pasul 2: Gazul eliberează lumină (fotoni)

Pe măsură ce moleculele de gaz excitate revin la starea inițială, ele eliberează particule minuscule de lumină numite fotoni – cea mai mică unitate posibilă de lumină. Această eliberare de lumină este cea care creează de fapt fasciculul laserului. Este același proces de bază descris în articolul nostru „Ce este un laser și cum funcționează?” (cunoscut sub numele de emisie stimulată), doar că aici este specific unui mediu gazos.

Pasul 3: Oglinzile reflectă și intensifică lumina

Această lumină se reflectă înainte și înapoi între cele două oglinzi ale rezonatorului optic descris anterior, devenind mai puternică de fiecare dată când trece prin gaz. Fiecare trecere adaugă mai mulți fotoni care se deplasează în aceeași direcție și în sincronizare unul cu celălalt, formând un fascicul mult mai puternic și mai concentrat decât ar putea produce o singură trecere – același efect de cameră de ecou prezentat în secțiunea anterioară, care acum îndeplinește rolul efectiv de amplificare a fasciculului.

Pasul 4: Fasciculul iese printr-o oglindă specială

Odată ce lumina este suficient de puternică, o parte din ea iese printr-una dintre oglinzi – un cuplaj de ieșire, o oglindă parțial reflectantă care permite fasciculului finalizat să părăsească tubul, reflectând în același timp o parte din lumină înapoi pentru a susține procesul. Acest lucru se întâmplă continuu și extrem de rapid, motiv pentru care laserul pare să se aprindă instantaneu, mai degrabă decât să se „încălzească” în mod vizibil.

În acest moment, fasciculul a părăsit tubul – dar încă nu este pregătit să taie nimic. Iată ce se întâmplă în drumul său către material.

Cum ajunge fasciculul la material și cum îl taie (sau îl gravează)

Ieșirea din tub este doar primul pas al fasciculului către realizarea unei operațiuni utile; ceea ce se întâmplă între tub și suprafața materialului determină dacă acel fascicul poate tăia curat, grava precis sau nu poate face niciuna dintre aceste lucruri.

În interiorul mașinii – nu doar în interiorul tubului – fasciculul trece adesea printr-o serie de oglinzi suplimentare care îl direcționează către capul de tăiere. Această rutare este unul dintre motivele pentru care alinierea oglinzilor este importantă pentru întreținerea continuă a mașinii, un aspect abordat mai în detaliu mai târziu în acest articol. Lentila de focalizare concentrează apoi fasciculul într-un punct adesea mai mic de un milimetru, ceea ce creează o densitate energetică suficientă – adică gradul de concentrare a energiei fasciculului într-o zonă mică – pentru a topi, vaporiza sau arde materialul. Densitatea energetică, nu doar puterea brută, este cea care determină în ultimă instanță capacitatea de tăiere.

Diferența dintre tăiere și gravare se reduce la adâncime: tăierea înseamnă că fasciculul traversează în întregime grosimea materialului, în timp ce gravarea înseamnă că fasciculul afectează doar stratul superficial, îndepărtând sau decolorând materialul fără a-l penetra complet. Lățimea liniei de tăiere rezultate este uneori numită fanta.

Focalizarea determină unde se îndreaptă energia – dar ce anume determină cât de eficientă este acea energie în tăierea sau gravarea unui material specific? Totul se reduce la lungimea de undă.

De ce laserele cu CO₂ funcționează atât de bine pe lemn, acril și alte materiale organice

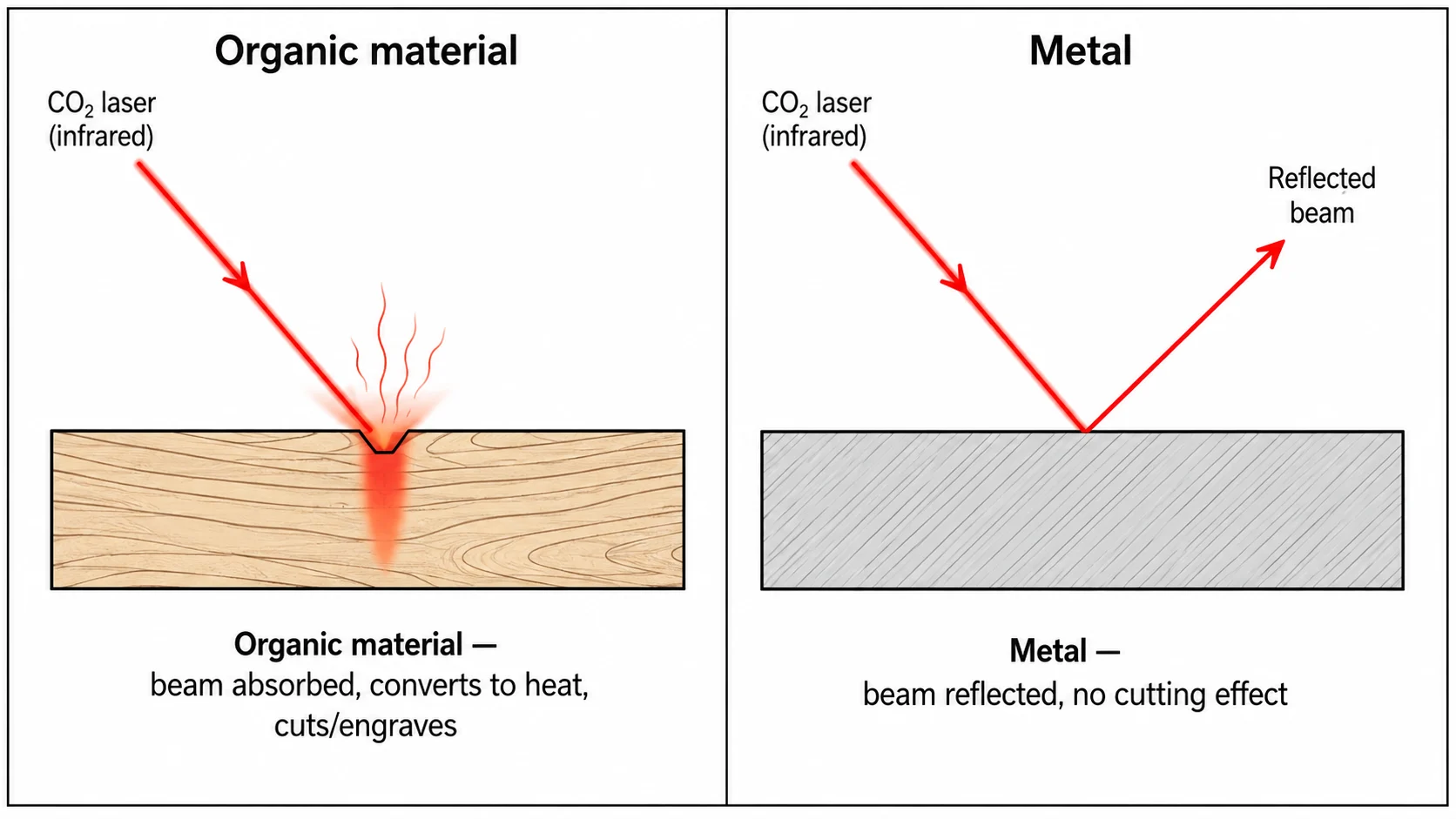

Eficacitatea unui laser cu CO₂ asupra materialelor organice – și ineficiența sa asupra metalului – se reduce la o singură proprietate fizică a luminii sale: lungimea de undă.

Lungimea de undă este distanța dintre fiecare undă dintr-un fascicul de lumină. Lumina se propagă sub formă de unde, iar lungimile de undă diferite interacționează în mod diferit cu diverse materiale, în același mod în care frecvențele radio diferite transmit posturi diferite. Un laser cu CO₂ produce lumină în infraroșu la o lungime de undă de aproximativ 10,6 micrometri, conform Institutului Național de Standarde și Tehnologie din S.U.A. (NIST), care se încadrează în domeniul infraroșu – lumină cu o lungime de undă mai mare decât cea pe care o poate percepe ochiul uman. Este invizibilă, dar este totuși lumină reală care transportă energie reală.

Materialele organice – lemn, acril, piele, țesături, hârtie – au structuri moleculare care absorb eficient această lungime de undă specifică. Absorbția înseamnă că materialul „captează” energia luminii și o transformă în căldură chiar la suprafață, ceea ce permite tăierea și gravarea. Metalele, în schimb, reflectă în mare parte această lungime de undă, în loc să o absoarbă – lumina se reflectă fără a transfera prea multă energie – motiv pentru care laserele cu CO₂ la nivelurile tipice de putere din ateliere nu pot tăia metalul în mod eficient. Secțiunea 9 tratează această limitare în detaliu.

O comparație simplă: o cămașă de culoare închisă se încălzește la soare deoarece absoarbe energia luminii, în timp ce o oglindă sau o suprafață metalică lucioasă rămâne mai rece deoarece reflectă lumina. Același principiu de bază explică de ce lumina laserului cu CO₂ încălzește materialul organic, dar se reflectă de pe metal.

Acest comportament al lungimii de undă este, de asemenea, motivul pentru care designul fizic al tubului laser contează — diferitele tipuri de tuburi afectează gradul de consistență și puterea reală a fasciculului în timp.

Două tipuri de tuburi laser cu CO₂: Sticlă vs RF

Aproape fiecare laser cu CO₂ de pe piață utilizează unul dintre cele două modele de tub, iar alegerea acestuia influențează durata de viață, precizia și costul în moduri care depășesc cu mult aspectele fizice deja abordate.

RF înseamnă frecvență radio – o metodă de excitare a gazului folosind energia undelor radio în locul curentului electric continuu. Este o metodă mai rafinată de a realiza aceeași funcție de bază descrisă la Pasul 1 al procesului cu tuburi de mai sus, motiv pentru care tuburile RF tind să producă un fascicul mai precis și mai uniform.

O modalitate practică de a înțelege diferența: un tub de sticlă este ca un bec care, în cele din urmă, se arde și trebuie înlocuit complet, în timp ce un tub RF seamănă mai mult cu o componentă reîncărcabilă, cu durată de viață mai lungă și cu cerințe de întreținere diferite.

Tipul tubului este unul dintre factorii care influențează performanța – însă, în practică, ceea ce determină de fapt cât de bine taie sau gravează un laser cu CO₂ se reduce la trei setări care acționează împreună.

Ce determină performanța de tăiere și gravare?

Trei setări reglabile – puterea, viteza și focalizarea – acționează împreună pentru a determina modul în care un laser cu CO₂ funcționează pe orice material dat, iar niciuna dintre ele, luată separat, nu oferă o imagine completă.

• Puterea, măsurată în wați (cu cât puterea este mai mare, cu atât, în general, mai multă energie poate furniza laserul), determină cantitatea de energie disponibilă.
• Viteza determină cât timp rămâne fasciculul pe un anumit punct pe măsură ce se deplasează pe suprafața materialului.
• Focalizarea determină cât de concentrată este acea energie atunci când ajunge la suprafață – același principiu prezentat anterior în analogia cu lupa.

Un laser cu putere mare, dar cu o focalizare slabă, poate avea performanțe mai slabe decât un laser cu putere mai mică, dar focalizat corespunzător, deoarece densitatea energiei, și nu puterea brută, este cea care realizează tăierea propriu-zisă.

Aceste trei setări sunt de obicei ajustate împreună pentru un material și o grosime specifice – un subiect suficient de detaliat încât merită un ghid dedicat, care va apărea în curând, privind setarea parametrilor de tăiere cu laserul cu CO2.

Având în vedere puterea, viteza și focalizarea, următoarea întrebare firească este: care materiale răspund bine la un laser cu CO₂ – și care nu?

Ce materiale funcționează bine cu un laser cu CO₂ (și care nu)

Pe baza comportamentului de absorbție explicat anterior, laserele cu CO₂ funcționează bine pe materiale organice și slab pe metal – iar excepțiile merită cunoscute înainte de a planifica un proiect.

Un laser cu CO₂ poate marca, de asemenea, sticla, piatra și ceramica, dar numai în modul de gravare, nu de tăiere. Aceste materiale nuabsorbă și nu se topesc așa cum o fac materialele organice; în schimb, fasciculul creează un efect de matizare sau de gravare la nivelul suprafeței, fără a pătrunde în material, astfel încât un laser cu CO₂ nu le poate tăia complet.

Acum că este clar ce poate și ce nu poate prelucra un laser cu CO₂, iată unde este această tehnologie de fapt utilizată în lumea reală.

Unde se utilizează tehnologia laserului cu CO2

Câteva exemple concrete ne ajută să ne imaginăm mai ușor cum se manifestă această tehnologie în afara atelierului:

• Semnalistică și publicitate – tăierea literelor din acril și gravarea plăcuțelor cu nume pentru vitrinele magazinelor și birouri.
• Prelucrarea lemnului și mobilier - tăierea pieselor precise din placaj și gravarea panourilor decorative sau a incrustărilor.
• Articole din piele - gravarea inițialelor personalizate pe portofele, genți sau curele și tăierea peticelor din piele.
• Modă și textile - tăierea tiparelor de țesături cu margini curate și sigilate, care nu se destramă.
• Cadouri și produse pentru întreprinderi mici - gravarea cadourilor personalizate, precum rame foto, suporturi pentru pahare sau ornamente, pentru vânzătorii care produc în serii mici și pentru cei care vând online.

Având o imagine clară a domeniilor în care sunt utilizate laserele cu CO₂, merită să facem un pas înapoi pentru a rezuma unde excelează cu adevărat această tehnologie – și care sunt limitele sale.

Punctele forte și limitările tehnologiei laserului cu CO₂

Înțelegerea tehnologiei este primul pas. Dacă vă gândiți în mod specific la un aparat cu laser CO₂ – din ce este alcătuit ca produs și la ce servește de fapt într-un atelier sau într-o afacere – consultați articolul „Ce este o mașină de tăiat cu laser CO₂ și și gravură cu laser CO2: Cum funcționează și la ce se folosește. Secțiunile de mai jos acoperă câteva noțiuni practice de bază pentru proprietari, înainte de a începe.

Întreținerea și durata de viață a unei surse laser CO2 în practică

Deținerea unui laser cu CO₂ implică respectarea unei liste scurte de sarcini recurente de întreținere, precum și o estimare realistă a momentului în care tubul în sine va necesita atenție.

Întreținerea de rutină se concentrează pe calea optică: oglinzile necesită aliniere și curățare periodică, deoarece praful sau nealinierea reduc intensitatea fasciculului și calitatea tăierii, iar lentila de focalizare necesită curățare regulată din același motiv. În practică, acest lucru înseamnă că duratele de viață ale tuburilor discutate anterior se traduc în experiențe diferite ale proprietarilor. Durata de viață depinde de tipul tubului, de producător, de puterea de funcționare și de condițiile de răcire. De exemplu, Wattsan menționează o durată de viață de până la 10.000 de ore pentru tuburile de CO₂ din sticlă utilizate în unele dintre mașinile sale (de exemplu Wattsan 1610 PRO) și de până la 40.000 de ore pentru sursele sale RF CO2.

Un alt aspect practic pe care fiecare proprietar ar trebui să îl înțeleagă înainte de a utiliza un laser cu CO₂: siguranța.

Noțiuni de bază privind siguranța laserului cu CO₂

Lumina laserului – inclusiv lumina infraroșie invizibilă produsă de un laser cu CO₂ – transportă energie reală și prezintă un risc real, motiv pentru care cunoașterea noțiunilor de bază privind siguranța este importantă chiar și în cazul utilizării în scopuri de hobby.

Pentru răspunsuri rapide la câteva întrebări frecvente despre laserele cu CO₂, consultați mai jos.

Întrebări frecvente despre laserul cu CO2

Poate un laser cu CO₂ să graveze metalul, chiar dacă nu îl poate tăia?

Nu în același mod în care gravează lemnul sau acrilul. Un laser convențional cu CO₂ nu poate, în general, să graveze direct metalul neacoperit, deoarece suprafața reflectă o mare parte din lungimea de undă a laserului, în loc să o absoarbă. Cu toate acestea, poate marca metale anodizate sau acoperite cu un strat de protecție prin îndepărtarea sau modificarea stratului superficial, expunând un strat contrastant de dedesubt.

Metalul neacoperit poate fi, de asemenea, marcat cu un laser CO2 dacă se aplică mai întâi un spray, o pastă sau o bandă specială pentru marcarea metalelor. Pentru gravarea sau marcarea directă și permanentă a metalului neacoperit, utilizarea unor marcatoare cu laser bazate pe tehnologia cu fibră este, în general, soluția mai potrivită, în timp ce pentru tăierea eficientă a metalului este mai bine să se apeleze la sisteme specializate de tăiere a metalului.

Cât durează, în mod realist, un tub laser cu CO2 în condiții de utilizare zilnică în atelier?

Acest lucru depinde de tipul tubului: tuburile de sticlă trebuie, în general, înlocuite mai devreme decât tuburile metalice RF, care sunt mai durabile și la care, uneori, se poate reîncărca gazul. Consultați secțiunea „Întreținere” de mai sus pentru intervalele specifice de ore și ce înseamnă acestea în practică.

Este sigur utilizarea unui laser cu CO₂ acasă?

Da, atunci când este utilizat într-un aparat închis, dotat cu dispozitive de siguranță adecvate și ventilație corespunzătoare. Raza în sine reprezintă un pericol real pentru ochi și piele, așa că o carcasă care blochează lumina dispersată și oprește automat laserul la deschidere este esențială pentru utilizarea acasă.

Care este diferența dintre un laser cu CO₂ și un laser cu diodă pentru un începător?

Un laser cu CO₂ utilizează un amestec de gaze ca sursă de lumină și oferă, în general, o putere de tăiere mai mare și o compatibilitate mai largă cu materialele, în timp ce un laser cu diodă utilizează un mic cip semiconductor și este, de obicei, mai compact și mai accesibil, dar mai puțin puternic.
