Dacă nu sunteți încă familiarizați cu principiul de bază care stă la baza tuturor laserelor — amplificarea luminii prin emisie stimulată — începeți de aici: Ce este un laser și cum funcționează? Dincolo de această bază comună, mașinile cu laser diferă semnificativ în funcție de sursa lor de laser.
Sursa determină trei aspecte practice: cu ce materiale interacționează fasciculul, cum este construită și întreținută mașina și care sunt costurile de funcționare pe termen lung. Un tub de CO₂, un modul cu fibră, o matrice de diode și o sursă bazată pe cristal UV reprezintă tehnologii diferite, cu lungimi de undă diferite, metode diferite de generare a luminii, și — în unele cazuri — moduri de funcționare diferite, cum ar fi laserele continue sau pulsate.
Costurile de funcționare urmează un model similar. Tuburile de CO₂ și modulele cu diode sunt, de obicei, mai ieftine de înlocuit individual, dar sursele laser cu fibră tind să dureze considerabil mai mult în condiții de utilizare continuă. Costul total de proprietate depinde atât de modelele de utilizare, cât și de prețul inițial de achiziție.
Un aparat construit în jurul unui singur tip de sursă nu este o versiune mai puternică sau mai puțin puternică a unui aparat construit în jurul altui tip de sursă — sursa definește ce poate și ce nu poate face, indiferent de câtă putere i se adaugă.
Lasere cu CO₂

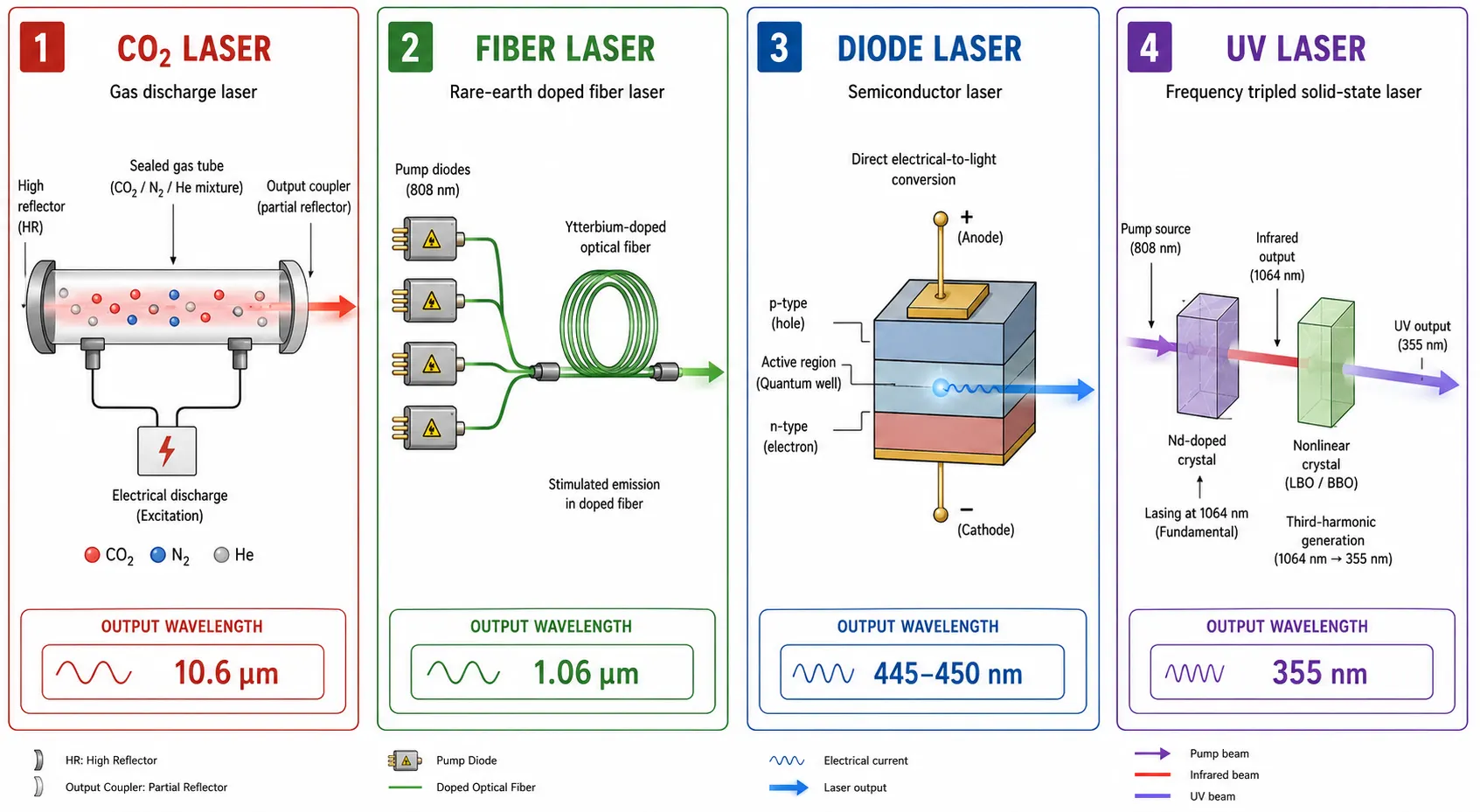

Cum funcționează un laser cu CO₂
Un laser cu CO₂ își generează fasciculul în interiorul unui tub etanș umplut cu un amestec de gaze — de obicei dioxid de carbon, azot și heliu. O descărcare electrică excită moleculele de gaz, producând lumină la o lungime de undă de 10,6 µm, în domeniul infraroșu îndepărtat.
Această lungime de undă este absorbită eficient de materialele organice — legăturile moleculare din lemn, acrilul și materialele similare reacționează rapid la energia infraroșie la această frecvență. Metalele, în schimb, reflectă cea mai mare parte a acestei lungimi de undă în loc să o absoarbă, ceea ce limitează capacitatea de prelucrare a unui laser cu CO₂ la nivelurile tipice de putere ale mașinii. Fasciculul traversează o serie de oglinzi înainte de a ajunge la lentila de focalizare; alinierea oglinzilor afectează calitatea tăierii și face parte din întreținerea de rutină.
Laserele cu CO2 sunt cele mai potrivite pentru
Laserele cu CO2 reprezintă sursa standard pentru mașinile de tăiat și gravat cu laser CNC care lucrează cu materiale nemetalice: lemn, acril, țesături, piele, hârtie și cauciuc. Mașinile de birou și cele pentru ateliere mici funcționează de obicei în intervalul 40W-150W, în timp ce sistemele industriale cu CO2 pentru tăierea materialelor nemetalice pot atinge câteva sute de wați. Cu un tub de mare putere (150W+) și un cap de tăiere specializat, unele mașini cu CO2 pot tăia și oțel subțire — până la ~1,5 mm cu rezultate bune și până la 2–3 mm cu unele compromisuri în ceea ce privește calitatea muchiilor.
Laserele cu CO₂ de mare putere — care pornesc, de obicei, de la 1,5-2 kW și ajung până la 6 kW sau mai mult pentru table mai groase — există în industria grea pentru tăierea metalelor. Cu toate acestea, la 40–150 W, tehnologia cu CO₂ rămâne una destinată materialelor nemetalice: acest nivel de putere este insuficient pentru a tăia metalul neizolat, indiferent de modul în care este configurat echipamentul.
Pentru o explicație completă a generării fasciculului și a diferitelor tipuri de tuburi CO₂, consultați Ce este un laser CO₂: Cum funcționează tehnologia laserului cu CO2.
Lasere cu fibră
Cum funcționează un laser cu fibră
Un laser cu fibră este un laser cu stare solidă care utilizează o fibră optică dopată cu ytterbiu ca mediu de amplificare. Laserele cu diodă pompează energie în această fibră, care amplifică lumina și o emite la aproximativ 1,06 μm (1064 nm) — o lungime de undă din spectrul infraroșu apropiat.
Spre deosebire de lungimea de undă de 10,6 µm a laserului cu CO₂, această lungime de undă este absorbită eficient de metale, inclusiv oțel, aluminiu, alamă și cupru, ceea ce face ca laserul cu fibră să fie sursa dominantă pentru mașinile laser de prelucrare a metalelor.
Laserele cu fibră funcționează în două moduri principale: undă continuă (CW), în care fasciculul funcționează la putere constantă — tipic pentru tăiere și sudare — și configurații pulsate sau MOPA (Master Oscillator Power Amplifier), care permit controlul independent al duratei impulsului și al puterii de vârf. Sursele laser cu fibră MOPA sunt comune în marcare și gravare, unde controlul precis asupra energiei impulsului influențează culoarea, adâncimea și
Laserele cu fibră optică sunt ideale pentru
Combinația dintre o lungime de undă absorbită de metal și funcționarea flexibilă în mod CW/pulsat este motivul pentru care laserele cu fibră optică alimentează mai multe categorii distincte de mașini: mașini de tăiere a tablelor, sisteme de marcare pentru numere de serie și coduri de bare, sisteme de sudură și sisteme de curățare care îndepărtează rugina, vopseaua sau acoperirile de pe suprafețele metalice.
Deoarece fasciculul ghidat prin fibră menține o focalizare strânsă pe o suprafață mică, laserele cu fibră obțin detalii fine și viteze mari de prelucrare a metalului în comparație cu laserele cu stare solidă mai vechi, la niveluri de putere similare. Fibra a înlocuit în mare măsură tehnologii precum Nd:YAG, oferind o eficiență electrică mai mare, o durată de viață mai lungă și întreținere redusă — nu există lampă flash sau cristal laser care să necesite înlocuire.
Majoritatea atelierelor de fabricație mici și mijlocii utilizează mașini de tăiere cu fibră în intervalul de putere de 1 kW–6 kW. Mașinile cu putere sub 1 kW prelucrează de obicei table subțiri de aproximativ 3 mm, în timp ce sistemele de peste 12 kW sunt utilizate pentru tăierea plăcilor groase în mediile industriale grele.
Durata de viață a sursei cu fibră reprezintă un avantaj practic față de CO₂. Producători precum IPG Photonics menționează durate de viață ale diodelor de pompare de peste 100.000 de ore, utilizând emițătoare unice de calitate telecom. Sursele din industrie menționează mai frecvent un interval practic de funcționare de 80.000-100.000 de ore pentru mărcile premium (IPG, Raycus, MAX Photonics), sursele de nivel mediu fiind de obicei menționate în intervalul de 60.000–90.000 de ore — toate având o durată de viață semnificativ mai lungă decât tuburile de CO₂ din sticlă și reflectând absența oricărui gaz consumabil sau element optic în interiorul sursei.
O mașină cu laser cu fibră nu reprezintă un singur tip de produs. O mașină de tăiere cu fibră, o mașină de marcare cu fibră și un aparat de sudură cu fibră sunt mașini diferite construite în jurul aceleiași tehnologii de sursă, fiecare fiind prezentată mai detaliat în secțiunea „Ce este un laser cu fibră”: Cum funcționează tehnologia laserului cu fibră
Lasere cu diodă
Cum funcționează un laser cu diodă
Un laser cu diodă transformă curentul electric direct în lumină la o joncțiune p-n a semiconductorului — fără a implica gaz, fibră sau mediu de amplificare cristalin. În mașinile cu laser, cum ar fi gravatoarele și mașinile de tăiat, laserele cu diodă emit de obicei la 445-450 nm, o lungime de undă albastră.
Aceasta este o aplicație diferită a tehnologiei cu diode față de diodele de pompare utilizate în interiorul laserelor cu fibră și DPSS, care funcționează la aproximativ 800-980 nm — o distincție care este adesea confundată în descrierile produselor.
Laserele cu diodă produc, de asemenea, un punct focal mai mare decât laserele cu gaz sau cu fibră de putere comparabilă. Acest lucru afectează precizia și adâncimea de tăiere: un laser cu diodă poate grava detalii fine pe materiale subțiri, dar taie mai încet și la adâncimi mai mici decât un laser cu fibră sau cu CO₂ la aceeași putere nominală. În cazul desenelor detaliate, această diferență de calitate a fasciculului poate influența, de asemenea, cât de curat sunt reproduse liniile foarte fine, deși pentru majoritatea proiectelor de amatori diferența nu este vizibilă.
Laserele cu diodă sunt cele mai potrivite pentru
Laserele cu diodă sunt sursa standard pentru gravatoarele și tăietoarele de bază și de birou care lucrează cu materiale organice subțiri — placaj, lemn de tei, piele, carton și unele materiale plastice (cu precauție, deoarece anumite materiale plastice eliberează vapori nocivi atunci când sunt tăiate cu orice tip de laser).
O problemă legată de etichetare merită semnalată înainte de a compara specificațiile: producătorii indică adesea puterea laserului cu diodă ca putere electrică de intrare, nu ca putere optică de ieșire. Un modul comercializat ca „40 W” poate avea o putere optică de ieșire reală semnificativ mai mică decât sugerează eticheta — uneori cu o marjă considerabilă, în funcție de producător. Verificarea puterii optice de ieșire, nu doar a cifrei afișate, oferă o bază mai precisă pentru compararea mașinilor.
De asemenea, modulele cu diode își pierd treptat puterea de ieșire optică pe parcursul duratei lor de viață și necesită curățarea periodică a lentilelor, dar nu au alte componente optice consumabile în afară de acestea. Durata de viață estimată de producător pentru modulele cu diode utilizate în mașinile cu laser este de obicei cuprinsă între 10.000 și 20.000 de ore, deși modulele bine întreținute în medii de funcționare mai răcoroase pot depăși această valoare.
Pentru o distincție completă între laserele cu diode de gravare și diodele de pompare, consultați „Ce este un laser cu diode: Cum funcționează tehnologia laserului cu diode”
Lasere UV
Cum funcționează un laser UV
Un laser UV utilizat în mașinile cu laser este un laser cu stare solidă pompat cu diode (DPSS). Elementul central este un cristal dopat cu neodim, care produce un fascicul inițial în domeniul infraroșu apropiat.
Acest fascicul trece apoi prin cristale neliniare care îl convertesc în a treia armonică a sa, producând o lungime de undă de ieșire de aproximativ 355 nm, în domeniul ultraviolet. Deoarece această conversie are loc prin cristale neliniare și nu printr-un mediu de amplificare diferit, sursele laser UV au în comun unele componente cu alte lasere DPSS, deși elementele optice și cristalele sunt reglate special pentru ieșirea în ultraviolet. Laserele UV funcționează cu impulsuri scurte, nu în undă continuă, fiecare impuls având o durată de ordinul nanosecundelor.
Combinația dintre lungimea de undă scurtă și durata scurtă a impulsului produce ceea ce se numește „prelucrare la rece”: energia laserului este absorbită la suprafața materialului și declanșează o reacție fotochimică, nu una termică. Rezultatul este o zonă afectată termic mult mai mică decât cea produsă de laserele cu CO₂, laserii cu CO₂, cu fibră sau cu diodă pe același material.
Laserele UV sunt cele mai potrivite pentru
Prelucrarea la rece face ca laserele UV să fie potrivite pentru materialele care sunt deteriorate de căldură, chiar și pentru scurt timp. Pe materialele plastice sensibile la căldură, un laser cu CO₂ sau cu fibră poate topi sau decolora materialul înconjurător; un laser UV marchează suprafața fără aceste efecte. Pe sticlă se aplică același principiu — laserul UV evită microfisurarea pe care laserele termice o pot provoca în jurul zonei marcate.
Aceste proprietăți fac ca laserele UV să fie utilizate frecvent în marcarea ambalajelor alimentare și farmaceutice, unde procesul nu poate altera compoziția chimică sau integritatea structurală a materialului de ambalare din apropierea marcajului.
Sursele UV (DPSS) sunt, în general, cele care necesită cea mai multă întreținere dintre cele patru — cristalele neliniare utilizate pentru conversia frecvenței sunt sensibile la contaminare și se degradează mai repede decât o sursă laser cu fibră. Fotodeteriorarea și contaminarea cristalelor neliniare la punctul focal reprezintă un mecanism cunoscut de degradare; unele lasere UV comerciale rezolvă această problemă prin deplasarea periodică a fasciculului către o zonă nedeteriorată a cristalului. Durata de viață estimată de producător pentru sursele UV DPSS se situează de obicei între 10.000 și 20.000 de ore, reflectând atât durata de viață a diodei de pompare, cât și rata de degradare a cristalului.
Laserele UV nu sunt pur și simplu „lasere cu fibră mai scumpe”. Un laser cu fibră de putere mai mare furnizează mai multă energie termică, în timp ce un laser UV modifică tipul de interacțiune dintre fascicul și material — diferența provine din lungimea de undă și caracteristicile impulsului, nu doar din putere. Pentru mai multe detalii, consultați „Ce este un laser UV: Cum funcționează tehnologia laserului UV”
Comparație între tipurile de lasere

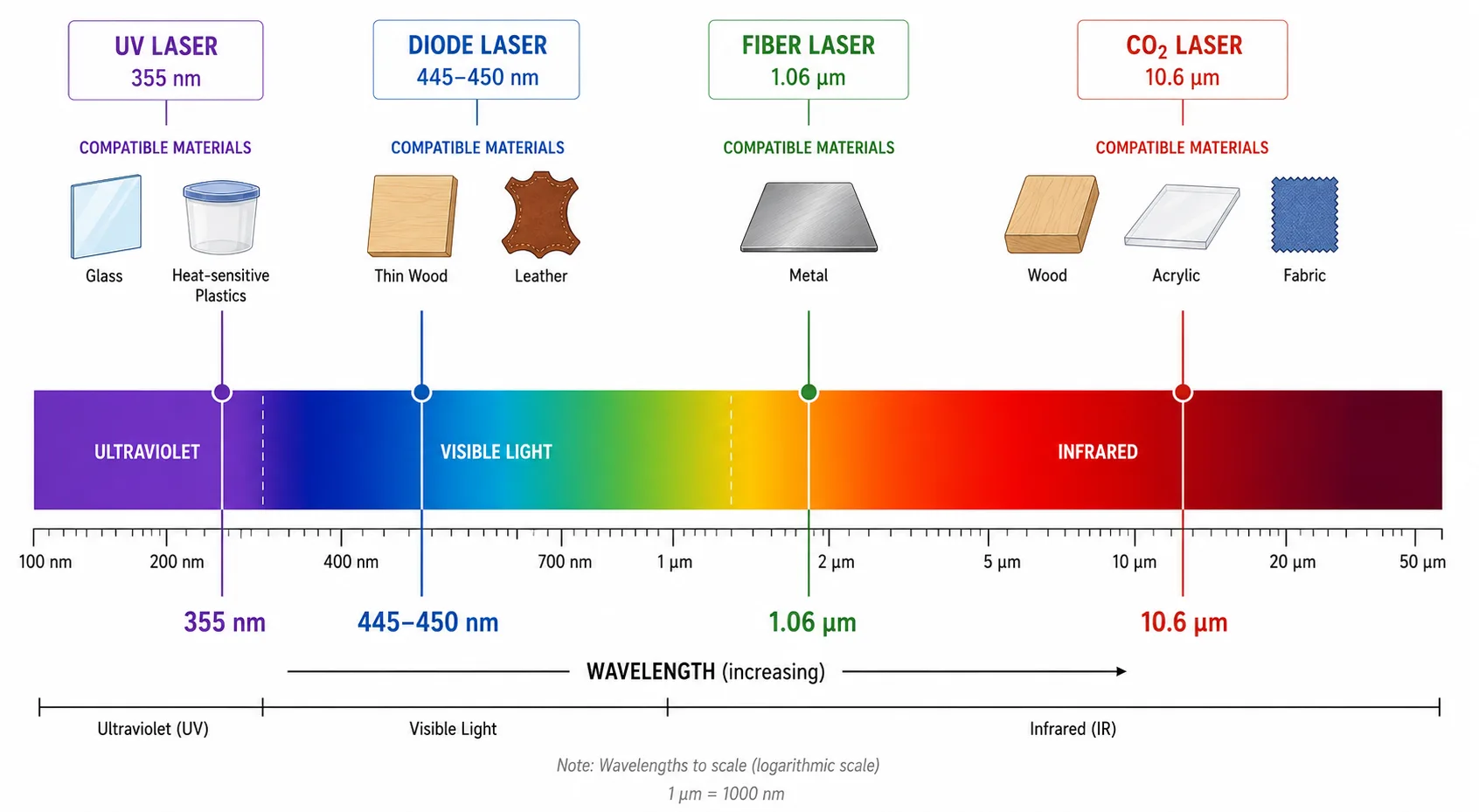

Tabelul de mai jos rezumă lungimea de undă, mecanismul sursei, intervalul tipic de putere, eficiența la priză, durata de viață aproximativă a sursei, materialele principale și tipurile tipice de echipamente pentru fiecare dintre cele patru tipuri de lasere prezentate mai sus.
Comparație între tipurile de lasere CO₂, cu fibră, cu diodă și UV
| Tipul laserului | Lungime de undă | Mecanismul sursei | Interval tipic de putere | Eficiența la priză | Durata de viață tipică a sursei | Materiale primare | Tipuri tipice de mașini |
|---|---|---|---|---|---|---|---|
| CO₂ | ~10,6 µm | Descărcare în gaz (amestec CO₂/N₂/He) | 40–150 W (calculator de birou); până la câteva sute de W (industrial) | ~5–20% (tub de sticlă) | 2.000–8.000 h (tub de sticlă); 20.000–45.000 h (tub RF) | Lemn, acril, piele, țesătură, hârtie, cauciuc | Mașini de tăiat și gravat cu laser CNC (nemetalice) |
| Fibră | ~1,06 µm (1064 nm) | Fibră dopată cu ytterbiu, pompată cu diodă | 20–100 W (marcare); 500 W–12 kW+ (tăiere) | >30–40% (standard); până la ~50% (modele de înaltă eficiență) | 80.000–100.000 ore (mărci premium) | Oțel, aluminiu, alamă, cupru | Mașini de tăiat, marcat, sudat și curățat |
| Diodă | ~445–450 nm | Semiconductor (joncțiune p-n) | putere optică de ~5–40 W | ~30–45% (diodă neîncapsulată); mai mică la nivel de sistem | 10.000–20.000 h (tipic) | Lemn subțire, piele, carton, unele materiale plastice | Mașini de gravat și tăiat de birou pentru începători |
| UV | ~355 nm (a treia armonică) | DPSS (cristal dopat cu Nd + cristal neliniar), pulsat | De obicei, putere medie de 1–10 W | ~5–10 % | 10.000–20.000 h | Materiale plastice termosensibile, sticlă, ambalaje alimentare/farmaceutice | Sisteme de marcare specializate |
Aceste valori reprezintă intervale tipice, nu limite fixe — specificațiile reale variază în funcție de producător și model. Intervalul de diode de mai sus reflectă puterea optică de ieșire; așa cum se explică în secțiunea „Lasere cu diode”, puterea nominală indicată în wați se referă adesea la puterea electrică de intrare, care poate fi considerabil mai mare decât puterea optică reală a laserului.

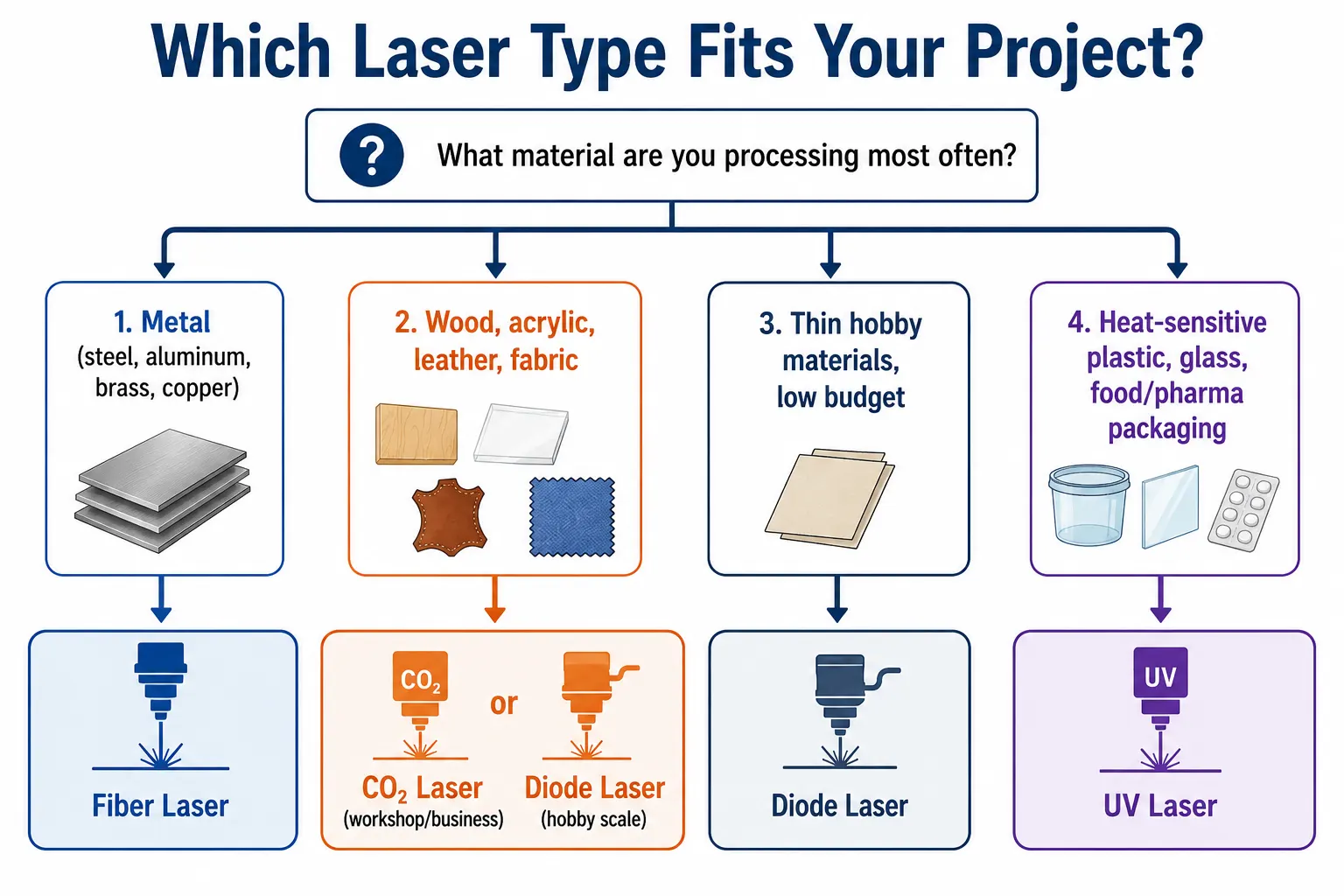

Ce tip de laser se potrivește proiectului dumneavoastră?
Compatibilitatea cu materialele este primul criteriu de selecție; puterea și bugetul vin pe locul al doilea. Pentru mașinile laser tipice utilizate în ateliere și în întreprinderile mici, lungimea de undă a fiecărui tip de laser determină ce materiale poate prelucra — indiferent de puterea mașinii.
- Tăierea sau gravarea lemnului, acrilului, pielii sau țesăturilor: laserul cu CO₂ este alegerea consacrată pentru volumele specifice atelierelor și întreprinderilor mici; laserele cu diodă sunt potrivite pentru gravarea la nivel de hobby pe materiale mai subțiri, la un cost inițial mai redus.
- Tăierea, marcarea, sudarea sau curățarea metalului: laserul cu fibră este singura opțiune practică dintre cele patru — lungimile de undă ale laserelor cu CO₂, cu diodă și UV nu sunt absorbite eficient de majoritatea metalelor.
- Materiale plastice sensibile la căldură, sticlă, marcarea ambalajelor alimentare/farmaceutice sau metale puternic reflectante (cupru, aur și similare): laserul UV evită decolorarea și microfisurarea pe care laserele termice le pot provoca pe materialele sensibile la căldură, iar lungimea sa de undă scurtă este absorbită eficient de metalele reflectante care împrăștie energia laserului cu fibră optică.
Unele mașini combină accesorii în jurul unei singure surse, dar, de regulă, fiecare tip de laser enumerat aici definește o categorie distinctă de produse, mai degrabă decât o funcție suplimentară. Bugetul devine important odată ce compatibilitatea materialului restrânge opțiunile — alegerea bazată exclusiv pe preț, înainte de a confirma că tipul de laser poate prelucra materialul dorit, este cea mai frecventă și mai costisitoare greșeală.
Clasificarea laserelor și cerințele de siguranță (carcase, dispozitive de blocare, ochelari de protecție) variază, de asemenea, semnificativ între aceste tipuri de lasere — consultați „4 tipuri de clase de lasere: Ghidul complet” pentru detalii înainte de a alege echipamentul.
Întrebări frecvente despre tipurile de lasere
Poate un laser cu CO₂ să taie metalul?
Cu un tub standard de birou (40-150 W), nu — acest nivel de putere este insuficient pentru a tăia metalul neizolat. Cu un tub de mare putere (peste 150 W) și un cap de tăiere specializat, însă, mașinile cu CO₂ pot tăia oțel subțire: până la ~1,5 mm cu o calitate acceptabilă și până la 2-3 mm cu unele compromisuri în ceea ce privește finisarea muchiilor. Peste această grosime, un laser cu fibră este alegerea mai practică — laserul cu fibră taie metalul mai eficient la niveluri de putere comparabile și menține o calitate mai bună pe table mai groase.
Este un laser cu diodă la fel de puternic pe cât sugerează puterea sa nominală?
De multe ori, nu. Producătorii indică de obicei puterea laserului cu diodă ca putere electrică de intrare, mai degrabă decât ca putere optică de ieșire — energia luminoasă reală care ajunge la material poate fi semnificativ mai mică decât valoarea indicată, uneori cu o marjă considerabilă. Verificarea specificațiilor privind puterea optică de ieșire oferă o comparație mai precisă.
De ce aș avea nevoie de un laser UV în locul unui laser cu fibră?
Laserele UV utilizează prelucrarea la rece — impulsuri scurte la 355 nm care marchează suprafețele cu un transfer minim de căldură. Acest aspect este important pentru materialele plastice sensibile la căldură, sticlă și ambalajele alimentare sau farmaceutice, unde energia termică a unui laser cu fibră ar putea topi, decolora sau produce microfisuri în materialul din jurul marcajului.
Ce tip de laser este potrivit pentru o mică afacere care abia își începe activitatea?
Depinde de materialele prelucrate cel mai des. Întreprinderile care lucrează în principal cu lemn, acril sau piele încep de obicei cu un laser cu CO₂ sau cu diodă. Întreprinderile axate pe marcarea sau tăierea metalelor au nevoie de un laser cu fibră, indiferent de buget, deoarece celelalte tipuri nu pot prelucra deloc metalul.
