Jeśli nie znasz jeszcze podstawowej zasady działania wszystkich laserów — wzmacniania światła poprzez emisję wymuszoną — zacznij od tego: Czym jest laser i jak działa? Poza tą wspólną podstawą urządzenia laserowe znacznie się od siebie różnią w zależności od źródła lasera.
Źródło determinuje trzy praktyczne aspekty: z jakimi materiałami oddziałuje wiązka, jak maszyna jest zbudowana i jak się ją konserwuje, a także ile kosztuje jej eksploatacja w dłuższej perspektywie. Rurka CO₂, moduł światłowodowy, układ diodowy oraz źródło oparte na krysztale UV to różne technologie, charakteryzujące się różnymi długościami fal, różnymi metodami generowania światła oraz — w niektórych przypadkach — różnymi trybami pracy, takimi jak lasery ciągłe lub impulsowe.
Koszty eksploatacji podlegają podobnej zasadzie. Rurki CO₂ i moduły diodowe są zazwyczaj tańsze w wymianie pojedynczej, ale źródła laserowe światłowodowe mają zazwyczaj znacznie dłuższą żywotność przy ciągłej eksploatacji. Całkowity koszt posiadania zależy w równym stopniu od sposobu użytkowania, jak i od początkowej ceny zakupu.
Urządzenie oparte na jednym typie źródła nie jest bardziej lub mniej wydajną wersją urządzenia opartego na innym typie — to właśnie źródło określa, co urządzenie może, a czego nie może zrobić, niezależnie od tego, jak dużą moc mu się zapewni.
Lasery CO₂

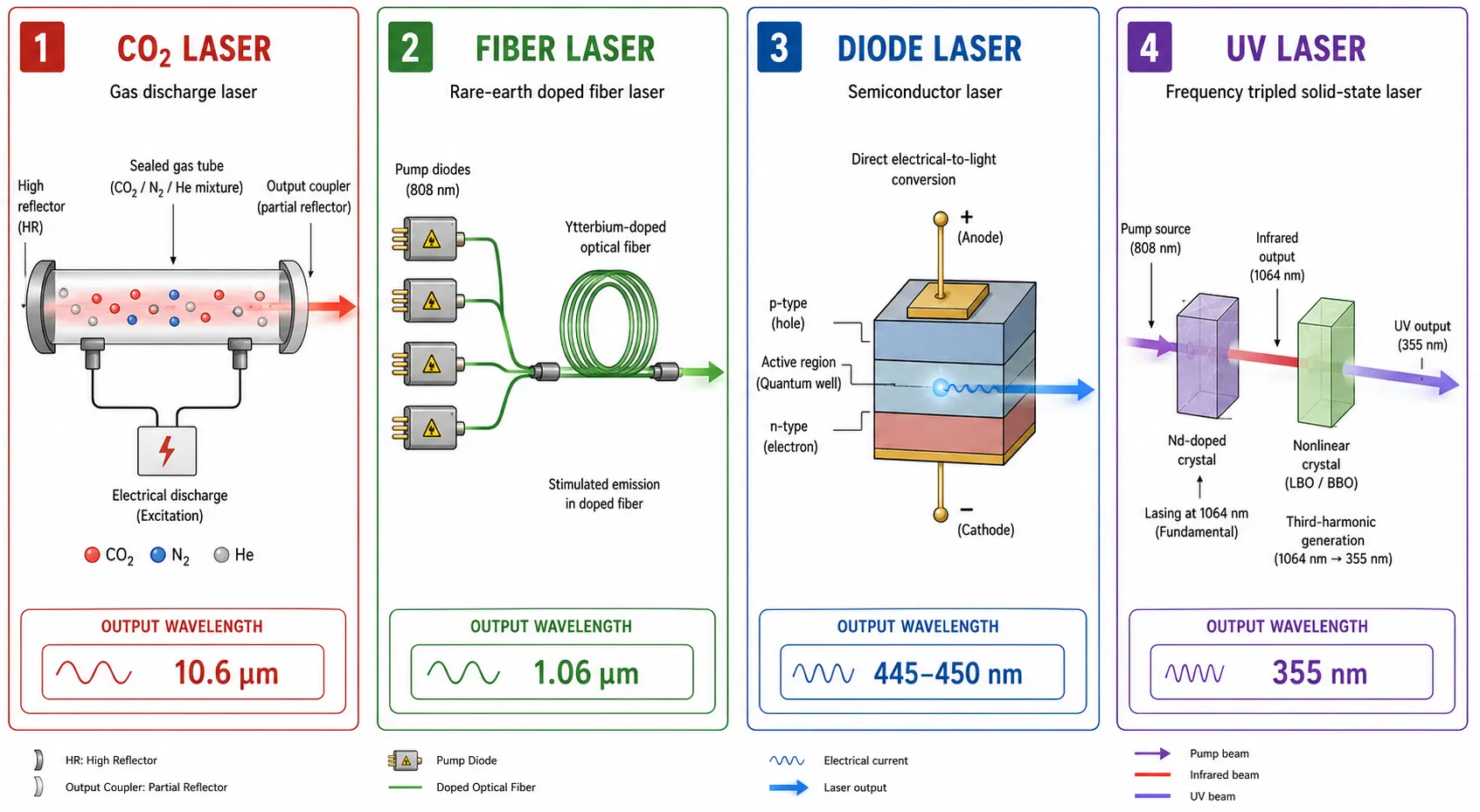

Jak działa laser CO₂
Laser CO₂ generuje wiązkę wewnątrz szczelnej rurki wypełnionej mieszaniną gazów — zazwyczaj dwutlenkiem węgla, azotem i helem. Wyładowanie elektryczne wzbudza cząsteczki gazu, wytwarzając światło o długości fali 10,6 µm, w zakresie dalekiej podczerwieni.
Ta długość fali jest skutecznie pochłaniana przez materiały organiczne — wiązania molekularne w drewnie, akrylu i podobnych materiałach łatwo reagują na energię podczerwoną o tej częstotliwości. Natomiast metale odbijają większość promieniowania o tej długości fali, zamiast je pochłaniać, co ogranicza możliwości obróbki laserem CO₂ przy typowych poziomach mocy urządzenia. Wiązka przechodzi przez szereg luster, zanim dotrze do soczewki skupiającej; ustawienie luster wpływa na jakość cięcia i stanowi część rutynowej konserwacji.
Lasery CO₂ najlepiej nadają się do
Lasery CO₂ są standardowym źródłem dla laserowych wycinarek i grawerów CNC przeznaczonych do obróbki materiałów niemetalowych: drewna, akrylu, tkanin, skóry, papieru, oraz gumy. Urządzenia biurkowe i małe maszyny warsztatowe zazwyczaj działają w zakresie mocy od 40 W do 150 W, podczas gdy przemysłowe systemy CO₂ do cięcia materiałów niemetalowych mogą osiągać moc rzędu kilkuset watów. Dzięki rurze o dużej mocy (150 W+) i specjalistycznej głowicy tnącej niektóre maszyny CO₂ mogą również ciąć cienką stal — do ~1,5 mm z dobrymi wynikami, a do 2–3 mm przy pewnych kompromisach dotyczących jakości krawędzi.
W przemyśle ciężkim do cięcia metali istnieją lasery CO₂ o dużej mocy — zazwyczaj o mocy od 1,5–2 kW, sięgającej nawet 6 kW lub więcej w przypadku grubszych blach — są stosowane w przemyśle ciężkim do cięcia metalu. Jednak w zakresie mocy 40–150 W lasery CO₂ pozostają technologią przeznaczoną do cięcia materiałów niemetalowych: ten poziom mocy jest niewystarczający do cięcia surowego metalu, niezależnie od konfiguracji urządzenia.
Pełne wyjaśnienie dotyczące generowania wiązki oraz różnych typów rur CO₂ można znaleźć pod adresem Czym jest laser CO2: jak działa technologia laserów CO2.
Lasery światłowodowe
Jak działa laser światłowodowy
Laser światłowodowy to laser półprzewodnikowy, który wykorzystuje światłowód domieszkowany iterbem jako ośrodek wzmacniający. Lasery diodowe dostarczają energię do tego włókna, które wzmacnia światło i emituje je przy długości fali około 1,06 μm (1064 nm) — w zakresie bliskiej podczerwieni.
W przeciwieństwie do długości fali wyjściowej lasera CO₂ wynoszącej 10,6 μm, ta długość fali jest skutecznie pochłaniana przez metale, w tym stal, aluminium, mosiądz i miedź, co sprawia, że lasery światłowodowe są dominującym źródłem dla maszyn laserowych do obróbki metali.
Lasery światłowodowe działają w dwóch głównych trybach: fali ciągłej (CW), w której wiązka ma stałą moc — typowe dla cięcia i spawania — oraz w trybie impulsowym lub w konfiguracji MOPA (Master Oscillator Power Amplifier), które umożliwiają niezależną kontrolę czasu trwania impulsu i mocy szczytowej. Źródła światłowodowe typu MOPA są powszechnie stosowane w znakowaniu i grawerowaniu, gdzie precyzyjna kontrola energii impulsu wpływa na kolor, głębokość i wykończenie powierzchni.
Lasery światłowodowe najlepiej sprawdzają się w
Połączenie długości fali pochłanianej przez metal oraz elastycznej pracy w trybie CW lub impulsowym sprawia, że lasery światłowodowe zasilają kilka różnych kategorii maszyn: maszyny do cięcia blach, systemy znakowania numerów seryjnych i kodów kreskowych, systemy spawalnicze oraz systemy czyszczące, które usuwają rdzę, farbę lub powłoki z powierzchni metalowych.
Ponieważ wiązka prowadzona światłowodem zachowuje wąskie ogniskowanie na małej plamce, lasery światłowodowe zapewniają wysoką precyzję i dużą prędkość obróbki metalu w porównaniu ze starszymi laserami półprzewodnikowymi o podobnej mocy. Technologia światłowodowa w znacznym stopniu wyparła rozwiązania takie jak Nd:YAG, oferując wyższą sprawność elektryczną, dłuższą żywotność oraz mniejsze wymagania konserwacyjne — nie ma potrzeby wymiany lampy błyskowej ani kryształu laserowego.
Większość małych i średnich zakładów produkcyjnych korzysta z maszyn do cięcia światłowodowego o mocy w zakresie 1 kW–6 kW. Maszyny o mocy poniżej 1 kW zazwyczaj obsługują cienkie blachy o grubości poniżej około 3 mm, natomiast systemy o mocy powyżej 12 kW są wykorzystywane do cięcia grubych blach w warunkach ciężkiego przemysłu.
Żywotność źródła światłowodowego stanowi praktyczną zaletę w porównaniu z technologią CO₂. Producenci tacy jak IPG Photonics podają żywotność diod pompujących wynoszącą ponad 100 000 godzin przy zastosowaniu pojedynczych emiterów klasy telekomunikacyjnej. Źródła branżowe częściej podają praktyczny zakres eksploatacji wynoszący 80 000–100 000 godzin dla marek premium (IPG, Raycus, MAX Photonics), natomiast w przypadku źródeł klasy średniej zazwyczaj podaje się zakres 60 000–90 000 godzin — wszystkie te wartości są znacznie dłuższe niż w przypadku szklanych rurek CO₂ i odzwierciedlają brak jakiegokolwiek gazu eksploatacyjnego lub elementów optycznych wewnątrz źródła.
Maszyna z laserem światłowodowym nie jest jednym typem produktu. Maszyna do cięcia światłowodowego, maszyna do znakowania światłowodowego oraz spawarka światłowodowa to różne urządzenia oparte na tej samej technologii źródła, z których każde zostało omówione bardziej szczegółowo w artykule „Czym jest laser światłowodowy: jak działa technologia laserów światłowodowych”
Lasery diodowe
Jak działa laser diodowy
Laser diodowy przekształca prąd elektryczny bezpośrednio w światło na złączu półprzewodnikowym p-n — nie wykorzystuje się w nim gazu, światłowodu ani kryształu jako ośrodka wzmacniającego. W urządzeniach laserowych, takich jak grawerki i wycinarki, lasery diodowe zazwyczaj emitują światło o długości fali 445–450 nm, czyli niebieskie.
Jest to inne zastosowanie technologii diodowej niż w przypadku diod pompujących stosowanych w laserach światłowodowych i DPSS, które działają w zakresie około 800–980 nm — różnica ta jest często mylona w opisach produktów.
Lasery diodowe wytwarzają również większą plamkę skupienia niż lasery gazowe lub światłowodowe o porównywalnej mocy. Wpływa to na precyzję i głębokość cięcia: laser diodowy może grawerować drobne szczegóły na cienkich materiałach, ale tnie wolniej i na mniejszą głębokość niż laser światłowodowy lub CO₂ przy tej samej zadeklarowanej mocy. W przypadku szczegółowych projektów ta różnicaróżnica w jakości wiązki może również wpływać na to, jak czysto odtwarzane są bardzo drobne linie, choć w przypadku większości projektów hobbystycznych różnica ta nie jest zauważalna.
Lasery diodowe najlepiej sprawdzają się w
Lasery diodowe są standardowym źródłem dla podstawowych i biurkowych grawerów oraz wycinarek pracujących z cienkimi materiałami organicznymi — sklejką, lipą, skórą, tekturą i niektórymi tworzywami sztucznymi (należy zachować ostrożność, ponieważ niektóre tworzywa sztuczne wydzielają szkodliwe opary podczas cięcia dowolnym typem lasera).
Przed porównaniem specyfikacji warto zwrócić uwagę na jedną kwestię związaną z oznakowaniem: producenci często podają moc lasera diodowego jako pobór mocy elektrycznej, a nie moc wyjściową optyczną. Moduł sprzedawany jako „40 W” może mieć znacznie niższą rzeczywistą moc optyczną niż sugeruje etykieta — czasami nawet o wiele, w zależności od producenta. Sprawdzanie mocy optycznej, a nie tylko wartości podanej w nagłówku, daje dokładniejszą podstawę do porównywania urządzeń.
Moduły diodowe traci również stopniowo moc wyjściową optyczną w trakcie swojego okresu eksploatacji i wymagają okresowego czyszczenia soczewek, ale poza tym nie zawierają żadnych elementów optycznych podlegających zużyciu. Żywotność modułów diodowych stosowanych w maszynach laserowych, podawana przez producentów, wynosi zazwyczaj od 10 000 do 20 000 godzin, choć dobrze konserwowane moduły w chłodniejszych warunkach pracy mogą tę wartość przekroczyć.
Pełne rozróżnienie między laserami diodowymi do grawerowania a diodami pompującymi można znaleźć w artykule „Czym jest laser diodowy: jak działa technologia laserów diodowych”
Lasery UV
Jak działa laser UV
Laser UV stosowany w maszynach laserowych to laser półprzewodnikowy pompowany diodowo (DPSS). Jego podstawowym elementem jest kryształ domieszkowany neodymem, który wytwarza wiązkę początkową w zakresie bliskiej podczerwieni.
Wiązka ta przechodzi następnie przez kryształy nieliniowe, które przekształcają ją w trzecią harmoniczną, generując długość fali wyjściowej wynoszącą około 355 nm, w zakresie ultrafioletu. Ponieważ konwersja ta zachodzi za pośrednictwem kryształów nieliniowych, a nie innego ośrodka wzmacniającego, źródła laserów UV mają pewne elementy wspólne z innymi laserami DPSS, choć optyka i kryształy są specjalnie dostosowane do generowania promieniowania ultrafioletowego. Lasery UV działają w trybie krótkich impulsów, a nie fali ciągłej, przy czym każdy impuls trwa rzędu nanosekund.
Połączenie krótkiej długości fali i krótkiego czasu trwania impulsu powoduje tak zwaną obróbkę na zimno: energia lasera jest pochłaniana na powierzchni materiału i wywołuje reakcję fotochemiczną, a nie termiczną. W rezultacie powstaje znacznie mniejsza strefa wpływu ciepła niż w przypadku laserów CO₂, światłowodowych lub diodowych stosowanych na tym samym materiale.
Lasery UV najlepiej sprawdzają się w przypadku
Dzięki obróbce na zimno lasery UV nadają się do materiałów, które ulegają uszkodzeniom pod wpływem ciepła, nawet krótkotrwałego. W przypadku tworzyw sztucznych wrażliwych na ciepło laser CO₂ lub światłowodowy może stopić lub odbarwić otaczający materiał; laser UV znakuje powierzchnię bez tych skutków. W przypadku szkła obowiązuje ta sama zasada — promieniowanie UV pozwala uniknąć mikropęknięć, które lasery termiczne mogą powodować wokół znakowanego obszaru.
Właściwości te sprawiają, że lasery UV są powszechnie stosowane do znakowania opakowań produktów spożywczych i farmaceutycznych, gdzie proces nie może zmieniać składu chemicznego ani integralności strukturalnej materiału opakowaniowego w pobliżu znaku.
Źródła UV (DPSS) są generalnie najbardziej wymagające pod względem konserwacji spośród tych czterech — kryształy nieliniowe stosowane do konwersji częstotliwości są wrażliwe na zanieczyszczenia i ulegają degradacji szybciej niż źródła laserów światłowodowych. Fotouszkodzenia i zanieczyszczenie kryształów nieliniowych w punkcie ogniskowym stanowią znany mechanizm degradacji; niektóre komercyjne lasery UV rozwiązują ten problem poprzez okresowe przesuwanie wiązki w kierunku nieuszkodzonego obszaru kryształu. Określana przez producenta żywotność źródeł UV DPSS wynosi zazwyczaj od 10 000 do 20 000 godzin, co odzwierciedla zarówno żywotność diody pompującej, jak i tempo degradacji kryształu.
Lasery UV nie są po prostu „droższymi laserami światłowodowymi”. Laser światłowodowy o większej mocy dostarcza więcej energii cieplnej, podczas gdy laser UV zmienia rodzaj oddziaływania między wiązką a materiałem — różnica wynika z długości fali i charakterystyki impulsów, a nie tylko z mocy. Więcej szczegółów można znaleźć w artykule „Czym jest laser UV: jak działa technologia laserów UV”

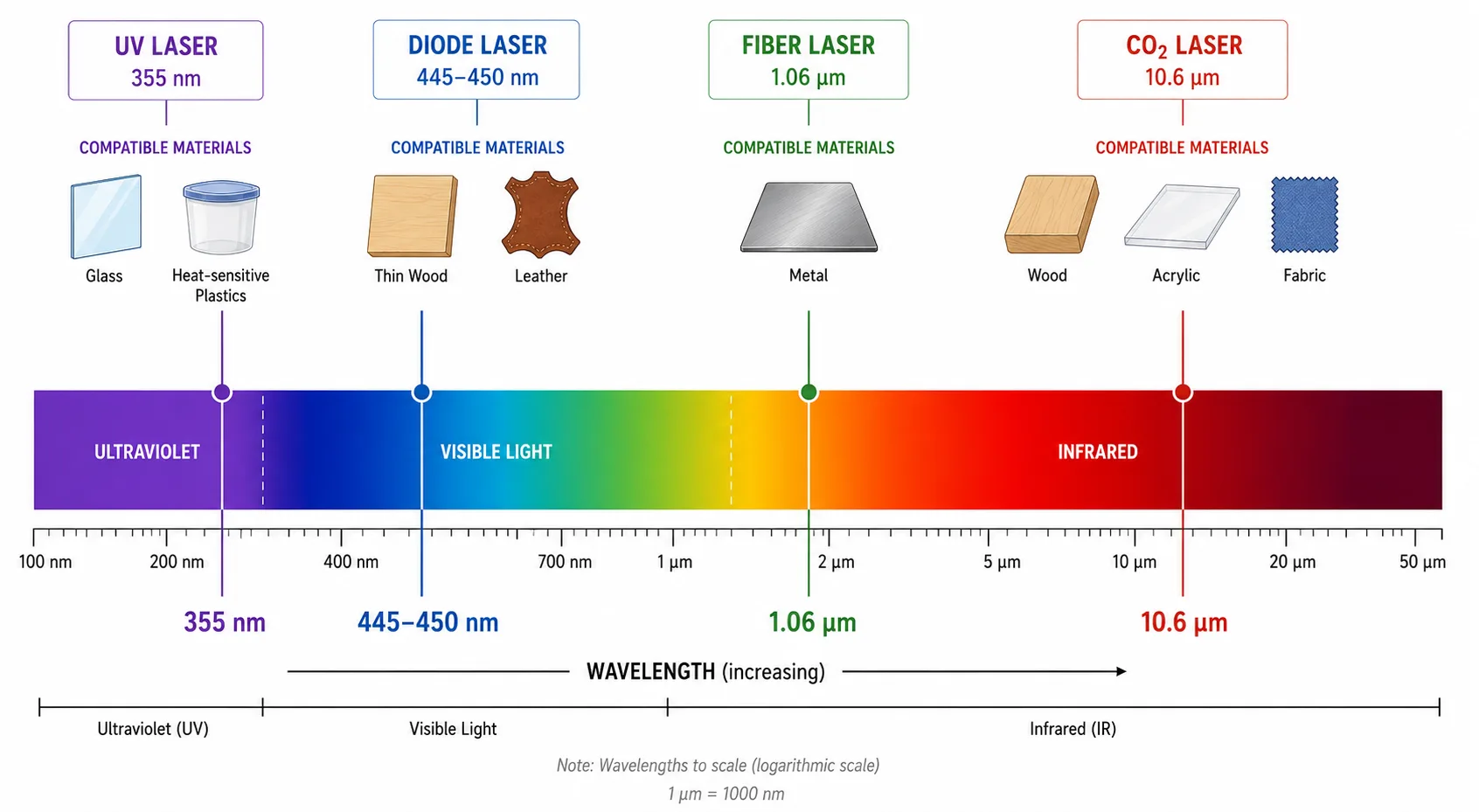

Porównanie typów laserów
Poniższa tabela zawiera podsumowanie długości fali, mechanizmu działania źródła, typowego zakresu mocy, sprawności przy poborze mocy sieciowej, przybliżonej żywotności źródła, głównych materiałów oraz typowych rodzajów urządzeń dla każdego z czterech omówionych powyżej typów laserów.
Porównanie laserów CO₂, światłowodowych, diodowych i UV
| Typ lasera | Długość fali | Mechanizm źródłowy | Typowy zakres mocy | Sprawność przy gniazdku | Typowa żywotność źródła światła | Materiały podstawowe | Typowe typy maszyn |
|---|---|---|---|---|---|---|---|
| CO₂ | ~10,6 μm | Wyładowanie gazowe (mieszanka CO₂/N₂/He) | 40–150 W (komputery stacjonarne); do kilkuset W (urządzenia przemysłowe) | ~5–20% (rurka szklana) | 2 000–8 000 h (rura szklana); 20 000–45 000 h (rura RF) | Drewno, akryl, skóra, tkanina, papier, guma | Laserowe wycinarki i grawerki CNC (do materiałów niemetalowych) |
| Światłowody | ~1,06 μm (1064 nm) | Światłowód domieszkowany iterbem, pompowany diodowo | 20–100 W (znakowanie); 500 W–12 kW+ (cięcie) | >30–40% (standardowe); do ~50% (modele o wysokiej wydajności) | 80 000–100 000 h (marki premium) | Stal, aluminium, mosiądz, miedź | Maszyny do cięcia, znakowania, spawania i czyszczenia |
| Dioda | ~445–450 nm | Półprzewodnik (złącze p-n) | Moc optyczna ~5–40 W | ~30–45% (sama dioda); niższa na poziomie systemu | 10 000–20 000 h (typowo) | Cienkie drewno, skóra, tektura, niektóre tworzywa sztuczne | Podstawowe grawerki i wycinarki stołowe |
| UV | ~355 nm (trzecia harmoniczna) | DPSS (kryształ domieszkowany Nd + kryształ nieliniowy), impulsowy | Zazwyczaj średnia moc 1–10 W | ~5–10 % | 10 000&–20 000 h | Tworzywa termoczułe, szkło, opakowania spożywcze i farmaceutyczne | Specjalistyczne systemy znakowania |
Podane wartości to typowe zakresy, a nie sztywne ograniczenia — rzeczywiste parametry techniczne różnią się w zależności od producenta i modelu. Powyższy zakres diod odzwierciedla moc optyczną; jak wyjaśniono w sekcji „Lasery diodowe”, podana na etykiecie moc w watach często odnosi się raczej do poboru mocy elektrycznej, która może być znacznie wyższa niż rzeczywista moc optyczna lasera.

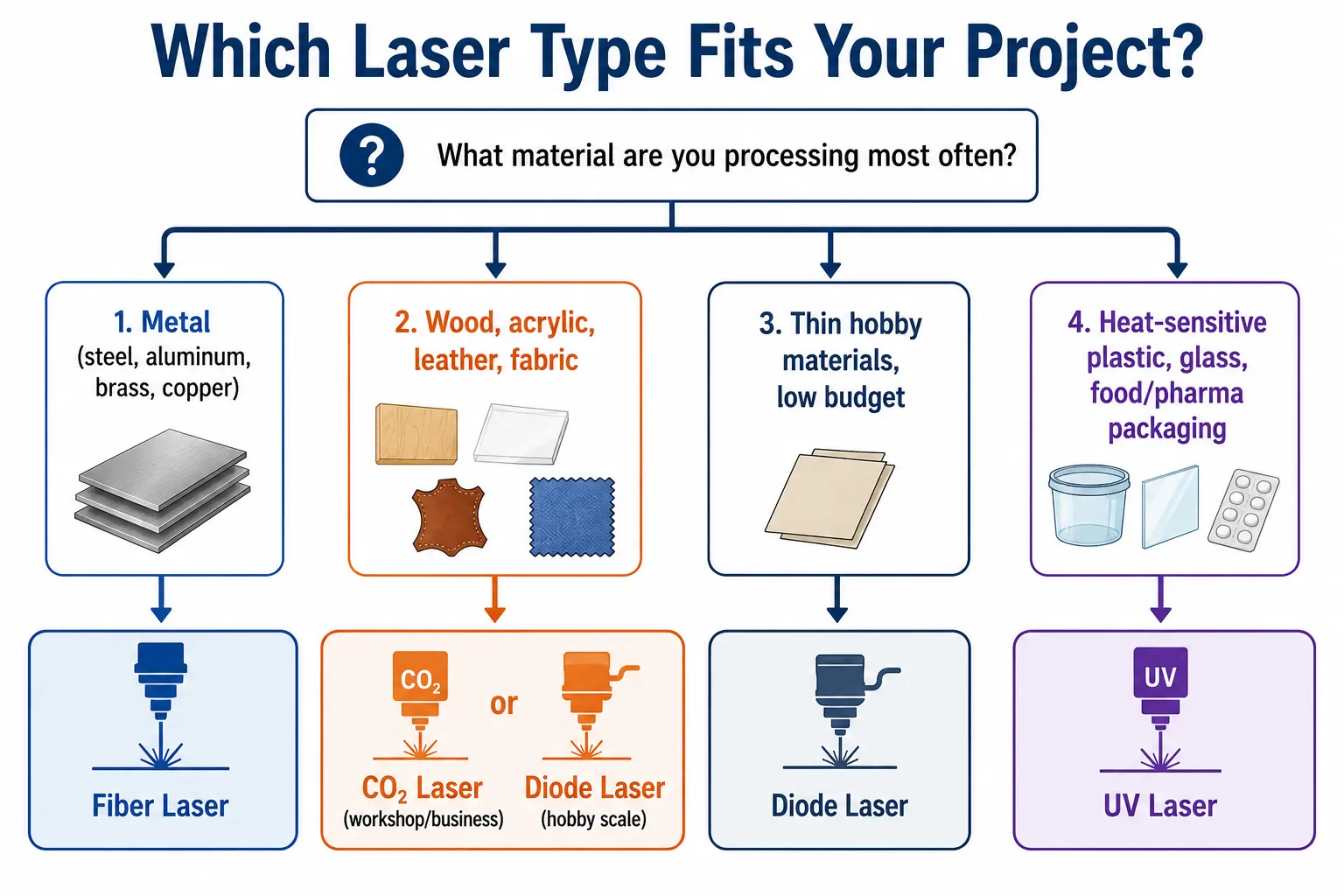

Który typ lasera pasuje do Twojego projektu?
Kompatybilność z materiałem jest pierwszym kryterium wyboru; moc i budżet są na drugim miejscu. W przypadku typowych maszyn laserowych o mocy odpowiedniej dla warsztatów i małych firm długość fali danego typu lasera decyduje o tym, jakie materiały może on obrabiać — niezależnie od mocy maszyny.
- Cięcie lub grawerowanie drewna, akrylu, skóry lub tkanin: laser CO₂ jest sprawdzonym wyborem dla warsztatów i małych przedsiębiorstw; lasery diodowe nadają się do grawerowania hobbystycznego na cieńszych materiałach przy niższych kosztach początkowych.
- Cięcie, znakowanie, spawanie lub czyszczenie metalu: laser światłowodowy jest jedyną praktyczną opcją spośród tych czterech — długości fal CO₂, diodowych i UV nie są skutecznie pochłaniane przez większość metali.
- Tworzywa wrażliwe na ciepło, szkło, znakowanie opakowań żywności/leków lub metale silnie odbijające światło (miedź, złoto i podobne): lasery UV pozwalają uniknąć odbarwień i mikropęknięć, które lasery termiczne mogą powodować na materiałach wrażliwych na ciepło, a ich krótka długość fali jest skutecznie pochłaniana przez metale odbijające światło, które rozpraszają energię laserów światłowodowych.
Niektóre maszyny łączą różne przystawki wokół jednego źródła, ale z reguły każdy wymieniony tutaj typ lasera określa odrębną kategorię produktu, a nie tylko dodatkową funkcję. Budżet ma znaczenie dopiero wtedy, gdy kompatybilność materiałowa zawęża wybór — wybór oparty wyłącznie na cenie, przed upewnieniem się, że dany typ lasera może obrabiać zamierzony materiał, jest najczęstszym i najbardziej kosztownym błędem.
Klasyfikacja laserów i wymagania bezpieczeństwa (obudowy, blokady, okulary ochronne) również znacznie się różnią w zależności od typu lasera — przed wyborem sprzętu zapoznaj się ze szczegółami w artykule „4 klasy laserów: kompletny przewodnik”.
Najczęściej zadawane pytania dotyczące typów laserów
Czy laser CO₂ może ciąć metal?
W przypadku standardowej rurki do urządzeń biurkowych (40–150 W) — nie, ponieważ ten poziom mocy jest niewystarczający do cięcia surowego metalu. Jednak przy użyciu rurki o dużej mocy (150 W+) i specjalistycznej głowicy tnącej urządzenia CO₂ mogą ciąć cienką stal: do około 1,5 mm z akceptowalną jakością, oraz do 2–3 mm przy pewnych kompromisach dotyczących wykończenia krawędzi. Powyżej tej grubości bardziej praktycznym wyborem jest laser światłowodowy — laser światłowodowy tnie metal wydajniej przy porównywalnych poziomach mocy i zapewnia lepszą jakość na grubszych blachach.
Czy laser diodowy ma taką moc, jaką sugeruje podana w specyfikacji wartość w watach?
Często nie. Producenci zazwyczaj podają moc lasera diodowego jako pobór mocy elektrycznej, a nie moc wyjściową optyczną — rzeczywista energia świetlna docierająca do materiału może być znacznie niższa od wartości podanej na etykiecie, czasami nawet o znaczny margines. Sprawdzenie specyfikacji mocy wyjściowej optycznej pozwala na dokładniejsze porównanie.
Dlaczego miałbym potrzebować lasera UV zamiast lasera światłowodowego?
Lasery UV wykorzystują obróbkę na zimno — krótkie impulsy o długości fali 355 nm, które znakują powierzchnie przy minimalnym przekazie ciepła. Ma to znaczenie w przypadku wrażliwych na ciepło tworzyw sztucznych, szkła oraz opakowań żywnościowych lub farmaceutycznych, gdzie energia cieplna lasera światłowodowego mogłaby stopić, odbarwić lub spowodować mikropęknięcia materiału wokół znaku.
Który typ lasera jest odpowiedni dla małej firmy dopiero rozpoczynającej działalność?
To zależy od materiałów, które są najczęściej obrabiane. Firmy zajmujące się głównie drewnem, akrylem lub skórą zazwyczaj zaczynają od lasera CO₂ lub diodowego. Firmy skupiające się na znakowaniu lub cięciu metalu potrzebują lasera światłowodowego niezależnie od budżetu, ponieważ inne typy laserów w ogóle nie mogą obrabiać metalu.
