Czym jest laser CO₂ i jak działa technologia laserowa CO₂?

Czym jest laser CO₂?

Laser CO2 to rodzaj lasera, który wykorzystuje mieszaninę dwutlenku węgla, azotu i helu do wytworzenia wiązki światła o mocy wystarczającej do cięcia lub grawerowania materiałów takich jak drewno, akryl i skóra. Jest to jeden z kilku rodzajów laserów stosowanych w maszynach do cięcia i grawerowania, z których każdy opiera się na innym materiale emitującym światło

Jeśli nie wiesz jeszcze, jak ogólnie działają lasery, nasz artykuł Czym jest laser i jak działa? – najpierw omawia podstawy fizyki – niniejszy artykuł nawiązuje do tych informacji i skupia się konkretnie na laserze CO₂.

Zasadniczo laser CO₂ wytwarza wiązkę – ściśle skupiony strumień światła – poprzez wzbudzanie mieszaniny gazowej zamkniętej w rurze. To właśnie ta mieszanina gazowa nadaje temu typowi lasera nazwę i specyficzne właściwości, które szczegółowo wyjaśniono w następnej sekcji.

W niniejszym przewodniku wyjaśniono, dlaczego mieszanka gazowa nadaje temu laserowi nazwę, jakie elementy fizyczne wytwarzają wiązkę, jak ta wiązka jest generowana i wzmacniana krok po kroku oraz co decyduje o tym, jakie materiały można nią faktycznie ciąć lub grawerować – czyli wszystko, co jest potrzebne, aby zrozumieć nie tylko, jak działa laser CO₂, ale także dlaczego działa w ten sposób.

Dlaczego nazywa się go laserem „CO₂”?

Nazwa pochodzi bezpośrednio od dwutlenku węgla (CO₂), gazu odpowiedzialnego za faktyczne wytwarzanie światła laserowego. Wewnątrz rurki CO₂ jest mieszany z azotem i helem – każdy z tych gazów pełni określoną rolę, a mieszanina jako całość jest często nazywana środkiem wzmacniającym (lub ośrodkiem laserowym): materiałem, który przekształca dostarczoną energię w światło. Każdy laser go potrzebuje; w laserze CO₂ tym materiałem jest sama mieszanka gazów.

• Dwutlenek węgla (CO2) to gaz, który faktycznie emituje światło.
• Azot (N2) pomaga w bardziej wydajnym przekazywaniu energii do cząsteczek CO2, wzmacniając ten proces.
• Hel (He) pomaga mieszaninie gazowej szybciej się schładzać i regenerować między impulsami energii, zapewniając stałą jakość wiązki.

Różni się to od innych typów laserów, z którymi można się spotkać: w przeciwieństwie do laserów światłowodowych, które wykorzystują włókno szklane, lub laserów diodowych, które wykorzystują układy półprzewodnikowe, laser CO₂ wykorzystuje gaz jako materiał wytwarzający światło. Nasz 4 główne typy laserów stosowanych w maszynach laserowych porównuje je wszystkie obok siebie.

Pierwszym krokiem jest poznanie składu mieszanki gazowej. Następnie przyjrzyjmy się rzeczywistym elementom maszyny, które przekształcają ten gaz w działającą wiązkę laserową.

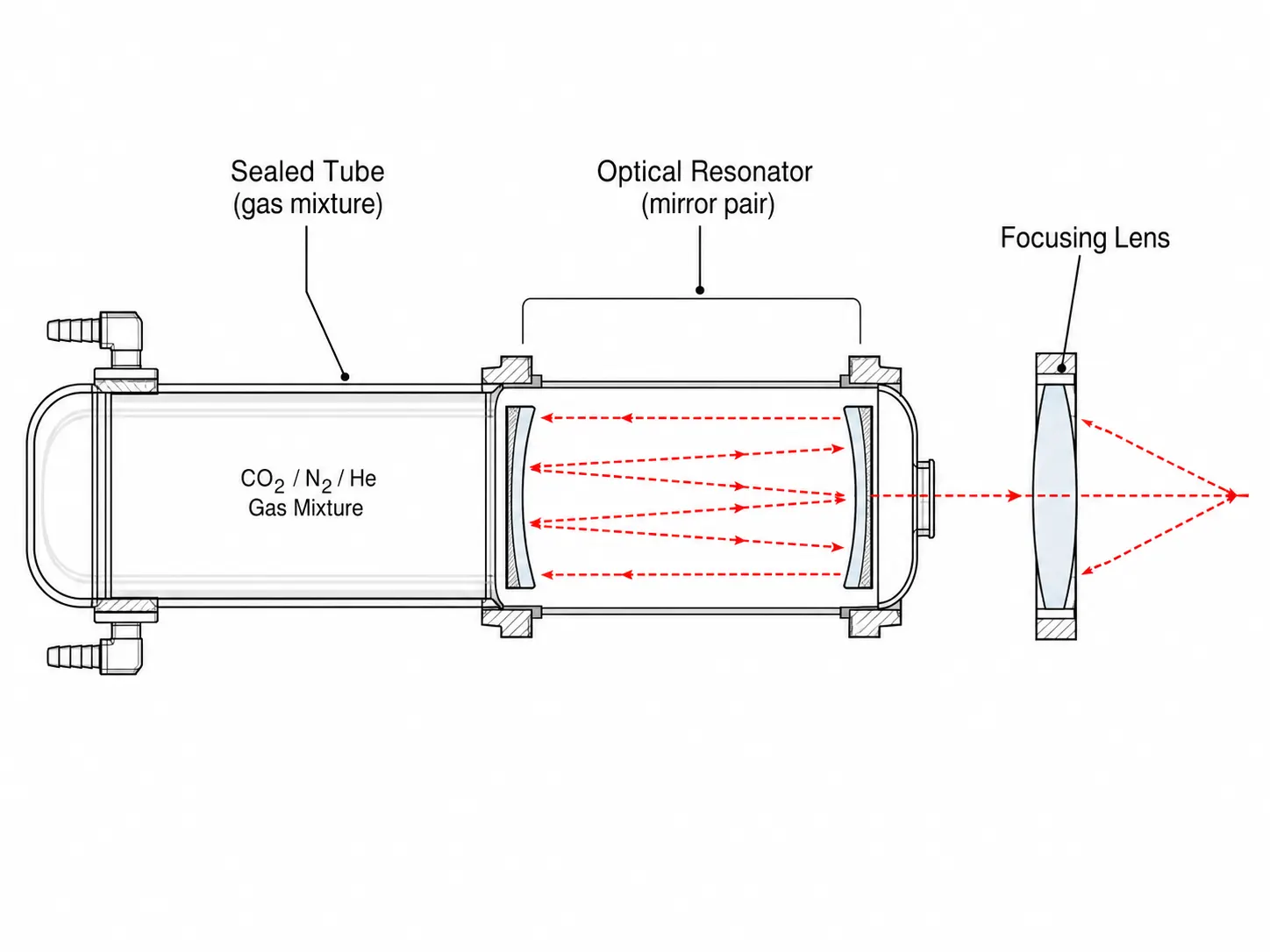

Elementy składowe lasera CO₂ (co znajduje się wewnątrz urządzenia)

Źródło lasera CO₂ składa się z trzech głównych części fizycznych, a zrozumienie, do czego służy każda z nich, znacznie ułatwia śledzenie procesu krok po kroku opisanego w następnej sekcji.

• Hermetyczna rurka – zawiera mieszankę gazową i jest miejscem, w którym faktycznie wytwarzane jest światło.
• Lustra, tworzące tzw. rezonator optyczny (lub wnękę rezonansową) – parę luster skierowanych do siebie, ustawionych tak, aby światło odbijało się między nimi, zyskując na sile przy każdym przejściu. Można to porównać do komory echowej, tyle że dla światła zamiast dźwięku.
• Soczewka skupiająca – przechwytuje wiązkę po opuszczeniu rurki i skupia ją w niewielkim, silnym punkcie na materiale, podobnie jak szkło powiększające skupia promienie słoneczne w małym, gorącym punkcie.

Mając na uwadze te elementy, oto co faktycznie dzieje się wewnątrz rurki, krok po kroku, od momentu włączenia urządzenia do momentu, gdy wiązka jest gotowa do cięcia.

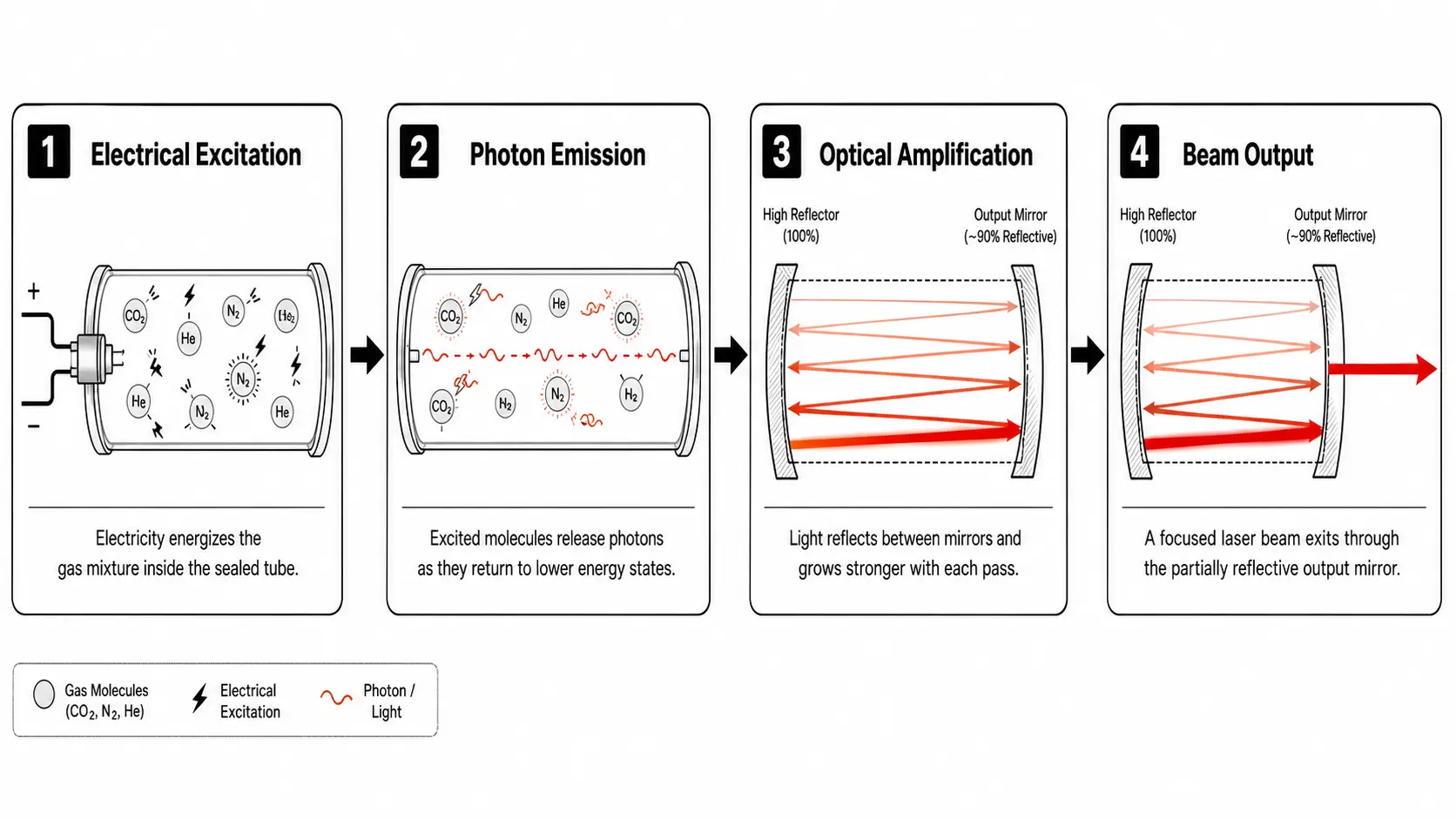

Co dzieje się wewnątrz rurki laserowej? (Krok po kroku)

Wytworzenie działającej wiązki sprowadza się do czterech następujących po sobie etapów: zasilania gazu, wyzwolenia światła, wzmocnienia tego światła między zwierciadłami, oraz wypuszczenie gotowej wiązki na zewnątrz. Każdy etap zależy od poprzedniego – pominięcie choćby jednego z nich spowoduje, że rura nie wygeneruje żadnej wiązki nadającej się do użytku.

Krok 1: Energia trafia do gazu

Prąd elektryczny jest doprowadzany do szczelnej rurki. Dokładniej rzecz biorąc, wyładowanie elektryczne przechodzi przez mieszaninę gazową, wzbudzając cząsteczki gazu – nadając im dodatkową energię. Kiedy cząsteczka zostaje „wzbudzona” w tym sensie, pochłania energię i przechodzi do stanu o wyższej energii, bardziej aktywnego, podobnie jak człowiek odczuwa przypływ energii po wypiciu kawy. Stan ten nie trwa długo: cząsteczka wkrótce ponownie uwolni tę energię.

Krok 2: Gaz emituje światło (fotony)

Gdy wzbudzone cząsteczki gazu powracają do stanu spoczynku, uwalniają maleńkie cząstki światła zwane fotonami – najmniejsze możliwe jednostki światła. To właśnie to uwolnienie światła tworzy wiązkę lasera. Jest to ten sam podstawowy proces, który opisaliśmy w naszym artykule „Czym jest laser i jak działa?” (znany jako emisja wymuszona), tyle że w tym przypadku dotyczy on wyłącznie ośrodka gazowego.

Krok 3: Lustra odbijają i wzmacniają światło

Światło to odbija się tam i z powrotem między dwoma zwierciadłami rezonatora optycznego opisanego wcześniej, stając się coraz silniejsze przy każdym przejściu przez gaz. Każde przejście dodaje więcej fotonów poruszających się w tym samym kierunku i zsynchronizowanych ze sobą, tworząc wiązkę znacznie silniejszą i bardziej skoncentrowaną niż ta, którą mogłoby wytworzyć pojedyncze przejście – ten sam efekt komory echowej, o którym mowa w poprzedniej sekcji, teraz faktycznie wzmacnia wiązkę.

Krok 4: Wiązka wychodzi przez specjalne lustro

Gdy światło osiągnie wystarczającą intensywność, jego część ucieka przez jedno ze zwierciadeł – sprzęgacz wyjściowy, czyli zwierciadło częściowo odbijające, które pozwala gotowej wiązce opuścić rurkę, jednocześnie odbijając część światła z powrotem do środka w celu podtrzymania procesu. Odbywa się to w sposób ciągły i niezwykle szybko, dlatego laser wydaje się włączać natychmiastowo, a nie „rozgrzewać się” w sposób widoczny.

W tym momencie wiązka opuściła rurę – ale nadal nie jest gotowa do cięcia czegokolwiek. Oto, co dzieje się w drodze do materiału.

Jak wiązka dociera do materiału i go tnie (lub graweruje)

Opuszczenie rurki to dopiero pierwszy krok wiązki w kierunku wykonania użytecznej pracy; to, co dzieje się między rurką a powierzchnią materiału, decyduje o tym, czy wiązka ta będzie w stanie wykonać czyste cięcie, precyzyjny grawerunek, czy też nie wykona żadnej z tych czynności.

Wewnątrz urządzenia – nie tylko wewnątrz rury – wiązka często przechodzi przez szereg dodatkowych luster, które kierują ją do głowicy tnącej. Taka trasa przejazdu jest jednym z powodów, dla których wyrównanie luster ma znaczenie dla bieżącej konserwacji urządzenia; kwestia ta zostanie omówiona bardziej szczegółowo w dalszej części tego artykułu. Następnie soczewka skupiająca skupia wiązkę w punkcie często mniejszym niż milimetr, co pozwala uzyskać wystarczającą gęstość energii – czyli stopień skupienia energii wiązki na niewielkim obszarze – aby stopić, odparować lub przepalić materiał. To właśnie gęstość energii, a nie tylko surowa moc, ostatecznie decyduje o zdolności cięcia.

Różnica między cięciem a grawerowaniem sprowadza się do głębokości: cięcie oznacza, że wiązka przechodzi na wylot przez całą grubość materiału, podczas gdy grawerowanie oznacza, że wiązka oddziałuje jedynie na warstwę powierzchniową, usuwając lub odbarwiając materiał bez całkowitego jego penetrowania. Szerokość powstałej linii cięcia nazywana jest czasem szwem.

Fokusaowanie określa, dokąd trafia energia – ale co decyduje o tym, jak skutecznie ta energia faktycznie tnie lub graweruje konkretny materiał? Sprowadza się to do długości fali.

Dlaczego lasery CO₂ działają tak dobrze na drewnie, akrylu i innych materiałów organicznych

Skuteczność lasera CO₂ w przypadku materiałów organicznych – oraz jego nieskuteczność w przypadku metalu – sprowadza się do jednej właściwości fizycznej jego światła: długości fali.

Długość fali to odległość między poszczególnymi falami w wiązce światła. Światło rozchodzi się falami, a różne długości fal w różny sposób oddziałują z różnymi materiałami, podobnie jak różne częstotliwości radiowe przenoszą sygnały różnych stacji. Laser CO₂ wytwarza światło podczerwone o długości fali wynoszącej około 10,6 mikrometrów, według amerykańskiego Narodowego Instytutu Standardów i Technologii (NIST), co mieści się w zakresie podczerwieni – światła o długości fali większej niż ta, którą może dostrzec ludzkie oko. Jest ono niewidoczne, ale nadal stanowi prawdziwe światło niosące rzeczywistą energię.

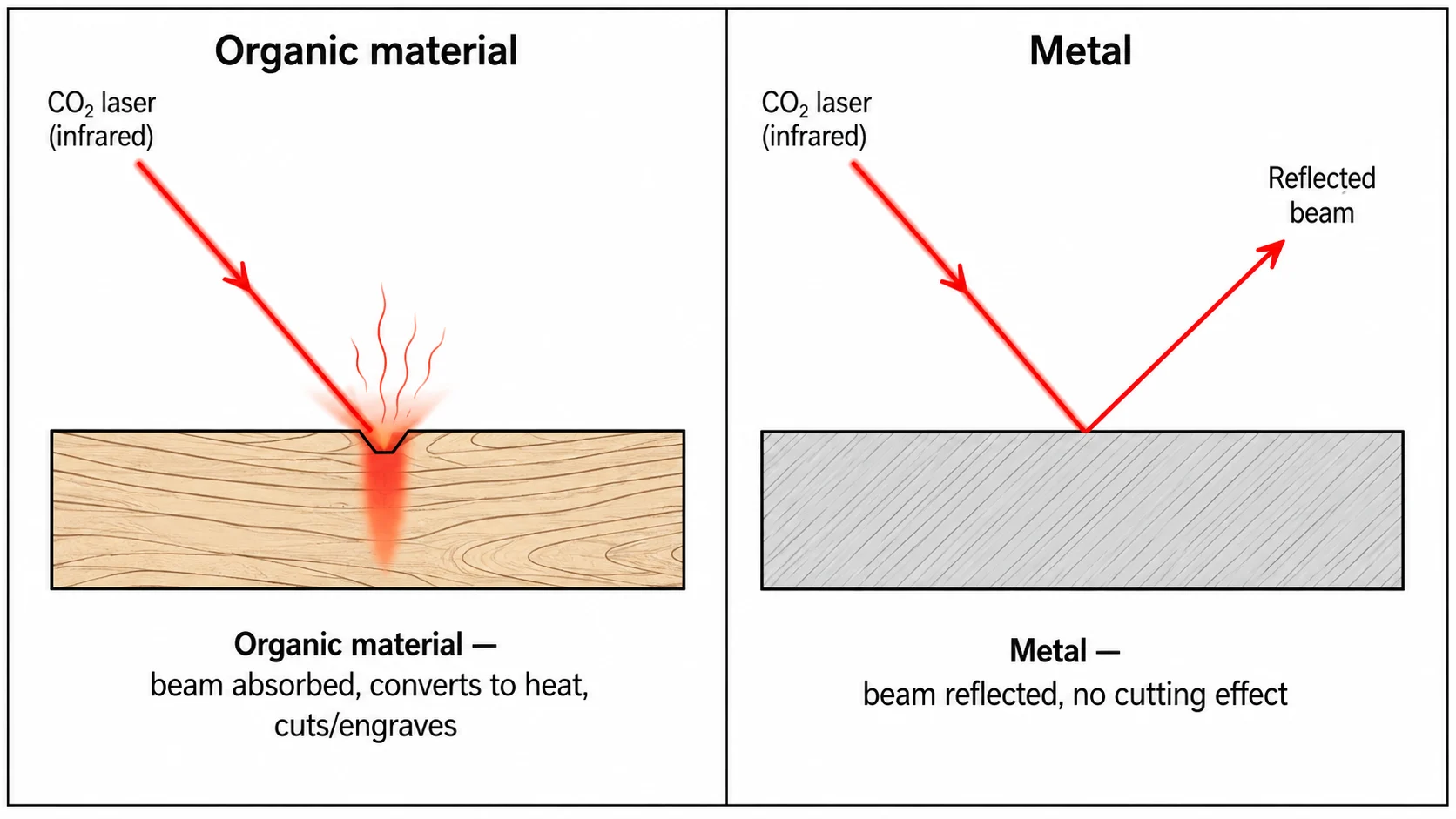

Materiały organiczne – drewno, akryl, skóra, tkanina, papier – mają struktury molekularne, które skutecznie pochłaniają tę konkretną długość fali. Pochłanianie oznacza, że materiał „wychwytuje” energię świetlną i przekształca ją w ciepło bezpośrednio na powierzchni, co umożliwia cięcie i grawerowanie. Natomiast metale w dużej mierze odbijają

Proste porównanie: ciemna koszula nagrzewa się w słońcu, ponieważ pochłania energię świetlną, podczas gdy lustro lub błyszcząca metalowa powierzchnia pozostają chłodniejsze, ponieważ odbijają światło. Ta sama podstawowa zasada wyjaśnia, dlaczego światło lasera CO₂ ogrzewa materiały organiczne, ale odbija się od metalu.
