Mikä on CO2-laser ja miten CO2-lasertekniikka toimii?

Mikä on CO2-laser?

CO2-laser on lasertyyppi, joka käyttää hiilidioksidin, typen ja heliumkaasun seosta tuottamaan riittävän voimakkaan valonsäteen puun, akryylin ja nahan kaltaisten materiaalien leikkaamiseen tai kaiverrukseen. Se on yksi monista leikkaus- ja kaiverruskoneissa käytettävistä lasertyypeistä, joista kukin perustuu eri valoa tuottavaan materiaaliin.

Jos et vielä tunne laserien yleistä toimintaperiaatetta, Mikä on laser ja miten se toimii? käsittelee ensin fysiikan perusteita – tämä artikkeli jatkaa siitä ja keskittyy erityisesti CO2-laseriin.

Periaatteessa CO2-laser tuottaa säteen – tiukasti fokusoidun valovirran – virittämällä putken sisään suljetun kaasuseoksen. Juuri tämä kaasuseos antaa tälle lasertyypille nimensä ja sen erityisominaisuudet, joita seuraavassa osiossa selitetään yksityiskohtaisesti.

Tässä oppaassa käydään läpi, miksi kaasuseos antaa tälle laserille nimensä, mitkä fyysiset komponentit tuottavat säteen, miten säde syntyy ja vahvistuu vaihe vaiheelta, ja mitkä tekijät määräävät, mitä materiaaleja laserilla voidaan tosiasiassa leikata tai kaivertaa – kaikki tarvittava tieto, jotta ymmärrät paitsi mitä CO2-laser tekee, myös miksi se toimii juuri niin kuin toimii.

Miksi sitä kutsutaan ”CO2”-laseriksi?

Nimi tulee suoraan hiilidioksidista (CO2), kaasusta, joka tuottaa itse laservalon. Putken sisällä CO2 sekoitetaan typen ja heliumin kanssa – jokaisella kaasulla on oma roolinsa, ja seosta kokonaisuutena kutsutaan usein laserin vahvistusväliaineeksi (tai laserväliaineeksi): materiaaliksi, joka muuttaa syötetyn energian valoksi. Jokainen laser tarvitsee tällaisen; CO2-laserissa kyseinen materiaali on itse kaasuseos.

• Hiilidioksidi (CO2) on kaasu, joka tosiasiallisesti säteilee valoa.
• Typpi (N2) auttaa siirtämään energiaa CO2-molekyyleihin tehokkaammin, mikä vahvistaa prosessia.
• Helium (He) auttaa kaasuseosta jäähtymään ja palautumaan nopeammin energiapulssien välillä, mikä pitää säteen tasaisena.

Tämä eroaa muista lasertyypeistä, joihin saatat törmätä: toisin kuin lasikuitua käyttävät kuitulaserit tai puolijohdesiruja käyttävät diodilaserit, CO2-laser käyttää kaasua valoa tuottavana materiaalina. Oppaassamme 4 päätyyppiä laserkoneissa käytettyjä lasereita -oppaassamme verrataan niitä kaikkia rinnakkain.

Ensimmäinen askel on selvittää, mitä kaasuseos sisältää. Seuraavaksi tarkastellaan itse laitteen osia, jotka muuttavat kaasun toimivaksi lasersäteeksi.

CO₂-laserin rakenneosat (mitä laitteen sisällä on)

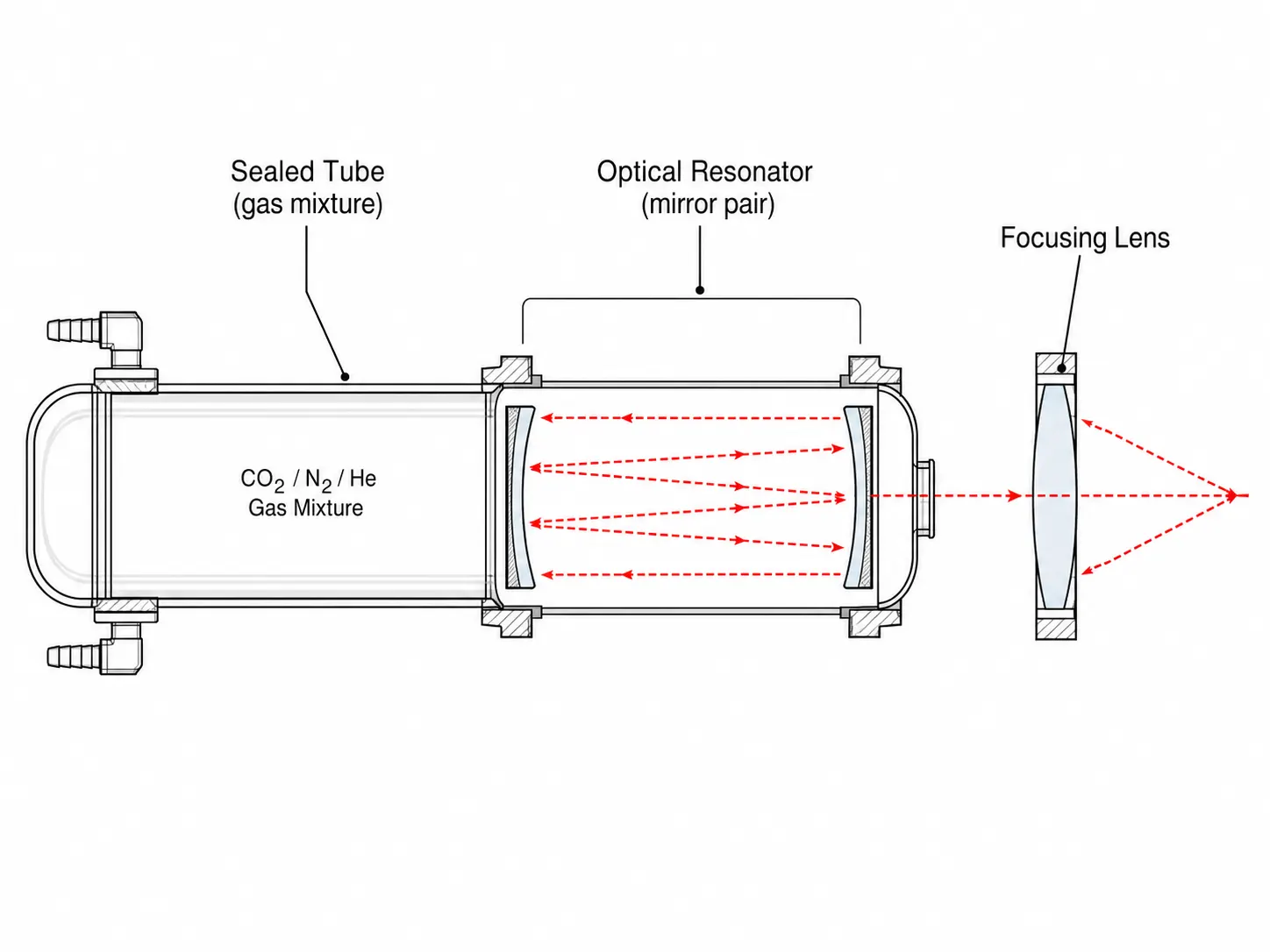

CO₂-laserlähde koostuu kolmesta pääosasta, ja kun ymmärrät kunkin osan toiminnan, seuraavan osion vaiheittaista prosessia on paljon helpompi seurata.

• Suljettu putki – sisältää kaasuseoksen ja on paikka, jossa valo tosiasiallisesti tuotetaan.
• Peilit, jotka muodostavat niin sanotun optisen resonaattorin (tai resonaattorikammion) – vastakkain olevan peiliparin, joka on sijoitettu siten, että valo heijastuu niiden välillä ja voimistuu jokaisella kierroksella. Ajattele sitä kaikukammiona, mutta äänen sijaan valolle.
• Tarkennuslinssi – ottaa säteen vastaan, kun se poistuu putkesta, ja keskittää sen pieneksi, voimakkaaksi pisteeksi materiaaliin, samalla tavalla kuin suurennuslasi keskittää auringonvalon pieneksi, kuumaksi pisteeksi.

Kun nämä osat on otettu huomioon, tässä on vaiheittain kuvaus siitä, mitä putken sisällä todella tapahtuu, laitteen käynnistämisestä siihen hetkeen, kun säde on valmis leikkaamaan.

Mitä laserputken sisällä tapahtuu? (Vaiheittain)

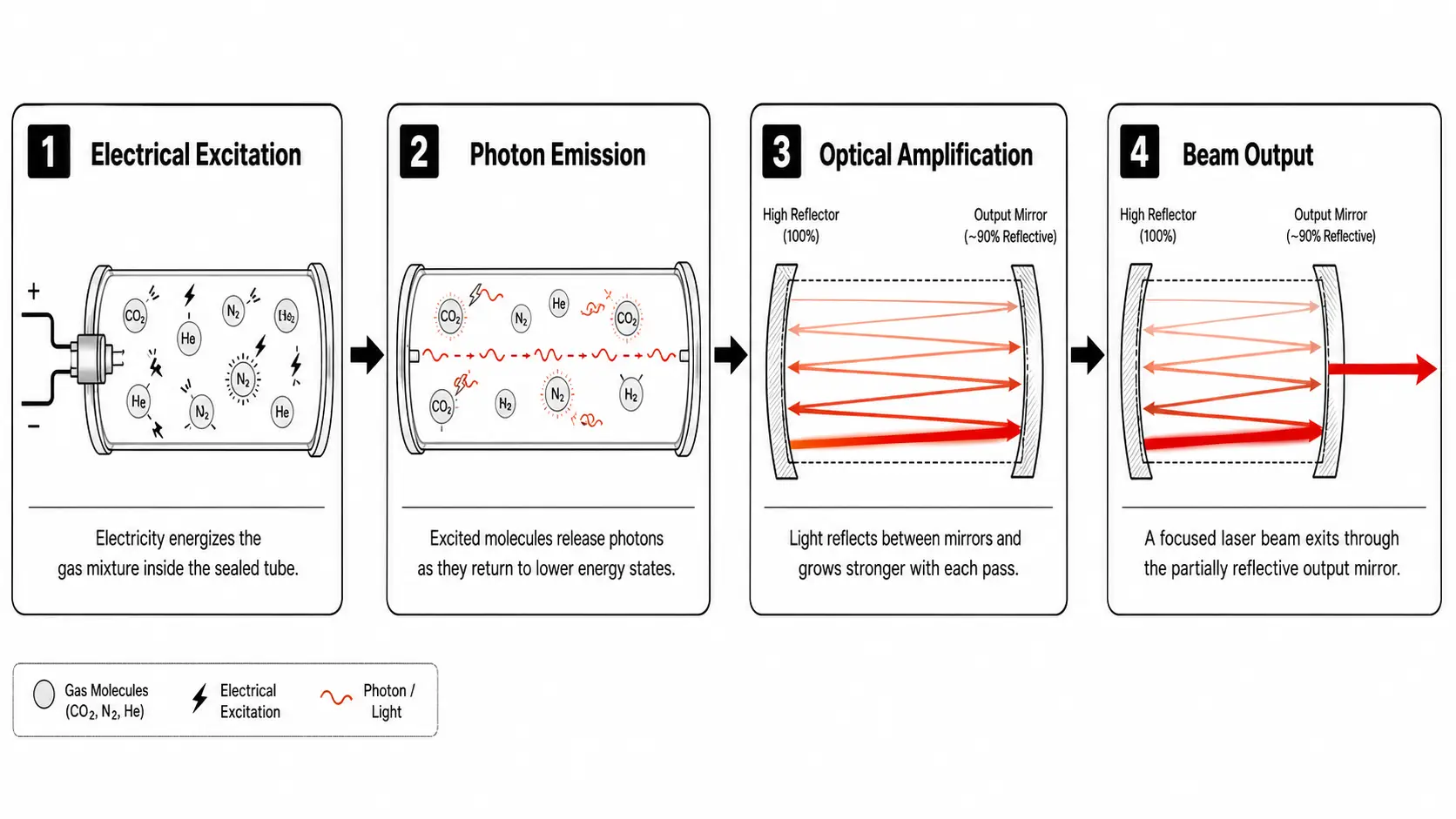

Toimivan säteen tuottaminen koostuu neljästä peräkkäisestä vaiheesta: kaasun virittämisestä, valon vapauttamisesta, valon vahvistamisesta peilien välillä ja valmiin säteen ulos päästämisestä. Jokainen vaihe riippuu sitä edeltävästä vaiheesta – jos yksikin vaihe ohitetaan, putki ei tuota lainkaan käyttökelpoista säteilyä.

Vaihe 1: Energia siirtyy kaasuun

Sähkö johdetaan suljettuun putkeen. Tarkemmin sanottuna sähköpurkaus kulkee kaasuseoksen läpi ja virittää kaasumolekyylit – antaen niille ylimääräistä energiaa. Kun molekyyli ”virittyy” tässä mielessä, se imee energiaa ja siirtyy korkeamman energian omaavaan, aktiivisempaan tilaan, samalla tavalla kuin ihminen saa energiapurkauksen kahvia juotuaan. Tämä tila ei kestä kauan: molekyyli vapauttaa energian pian uudelleen.

Vaihe 2: Kaasu vapauttaa valoa (fotoneja)

Kun virittyneet kaasumolekyylit palaavat takaisin perustilaan, ne vapauttavat pieniä valon hiukkasia, joita kutsutaan fotoneiksi – ne ovat valon pienimpiä mahdollisia yksiköitä. Juuri tämä valon vapautuminen luo laserin säteen. Se on sama perusprosessi, jota käsiteltiin artikkelissamme ”Mikä on laser ja miten se toimii?” (tunnetaan nimellä stimuloitu emissio), mutta tässä tapauksessa se koskee nimenomaan kaasuväliainetta.

Vaihe 3: Peilit heijastavat ja vahvistavat valoa

Tämä valo heijastuu edestakaisin aiemmin kuvatun optisen resonaattorin kahden peilin välillä, ja voimistuu joka kerta, kun se kulkee kaasun läpi. Jokainen läpikulkukerta lisää samansuuntaisia ja keskenään tahdissa liikkuvia fotoneja, jolloin muodostuu huomattavasti voimakkaampi ja tiheämpi säde kuin yhdellä läpikulkukerralla voitaisiin tuottaa – sama edellisessä osiossa esitelty kaikukammioilmiö, joka nyt suorittaa varsinaisen säteen vahvistamisen.

Vaihe 4: Säde poistuu erityisen peilin kautta

Kun valo on riittävän voimakas, osa siitä pääsee ulos yhden peilin kautta – lähtökytkimen kautta, joka on osittain heijastava peili. Se päästää valmiin säteen poistumaan putkesta samalla kun heijastaa osan valosta takaisin prosessin ylläpitämiseksi. Tämä tapahtuu jatkuvasti ja erittäin nopeasti, minkä vuoksi laser näyttää syttyvän välittömästi sen sijaan, että se ”lämpenisi” näkyvästi.

Tässä vaiheessa säde on poistunut putkesta – mutta se ei ole vielä valmis leikkaamaan mitään. Näin tapahtuu sen matkalla kohti materiaalia.

Kuinka säde saavuttaa ja leikkaa (tai kaivertaa) materiaalia

Putkesta poistuminen on vain säteen ensimmäinen askel kohti hyödyllistä työtä; se, mitä tapahtuu putken ja materiaalin pinnan välillä, määrää, pystyykö säde leikkaamaan siististi, kaivertamaan tarkasti vai kumpaakaan.

Koneen sisällä – ei vain putken sisällä – säde kulkee usein sarjan lisäpeilien läpi, jotka ohjaavat sen leikkuupäähän. Tämä reitti on yksi syy siihen, miksi peilien suuntaus on tärkeää koneen jatkuvassa huollossa; tätä asiaa käsitellään tarkemmin myöhemmin tässä artikkelissa. Tarkennuslinssi keskittää sitten säteen pisteeseen, joka on usein alle millimetrin kokoinen, mikä luo riittävän energiatiheyden – eli kuinka tiiviisti säteen energia on keskittynyt pienelle alueelle – materiaalin sulattamiseen, höyrystämiseen tai läpipolttoon. Leikkauskyky määräytyy viime kädessä energiatiheyden, ei pelkän raakatehon, perusteella.

Leikkaamisen ja kaiverruksen ero on syvyydessä: leikkaaminen tarkoittaa, että säde läpäisee materiaalin paksuuden kokonaan, kun taas kaiverrus tarkoittaa, että säde vaikuttaa vain pintakerrokseen poistamalla tai värjäämällä materiaalia läpäisemättä sitä kokonaan. Tuloksena syntyvän leikkausviivan leveyttä kutsutaan joskus leikkausuraksi.

Keskittäminen määrää, minne energia kohdistuu – mutta mikä määrää, kuinka tehokkaasti kyseinen energia todella leikkaa tai kaivertaa tiettyä materiaalia? Se riippuu aallonpituudesta.

Miksi CO₂-laserit toimivat niin hyvin puun, akryylin ja muiden orgaanisten materiaalien kanssa

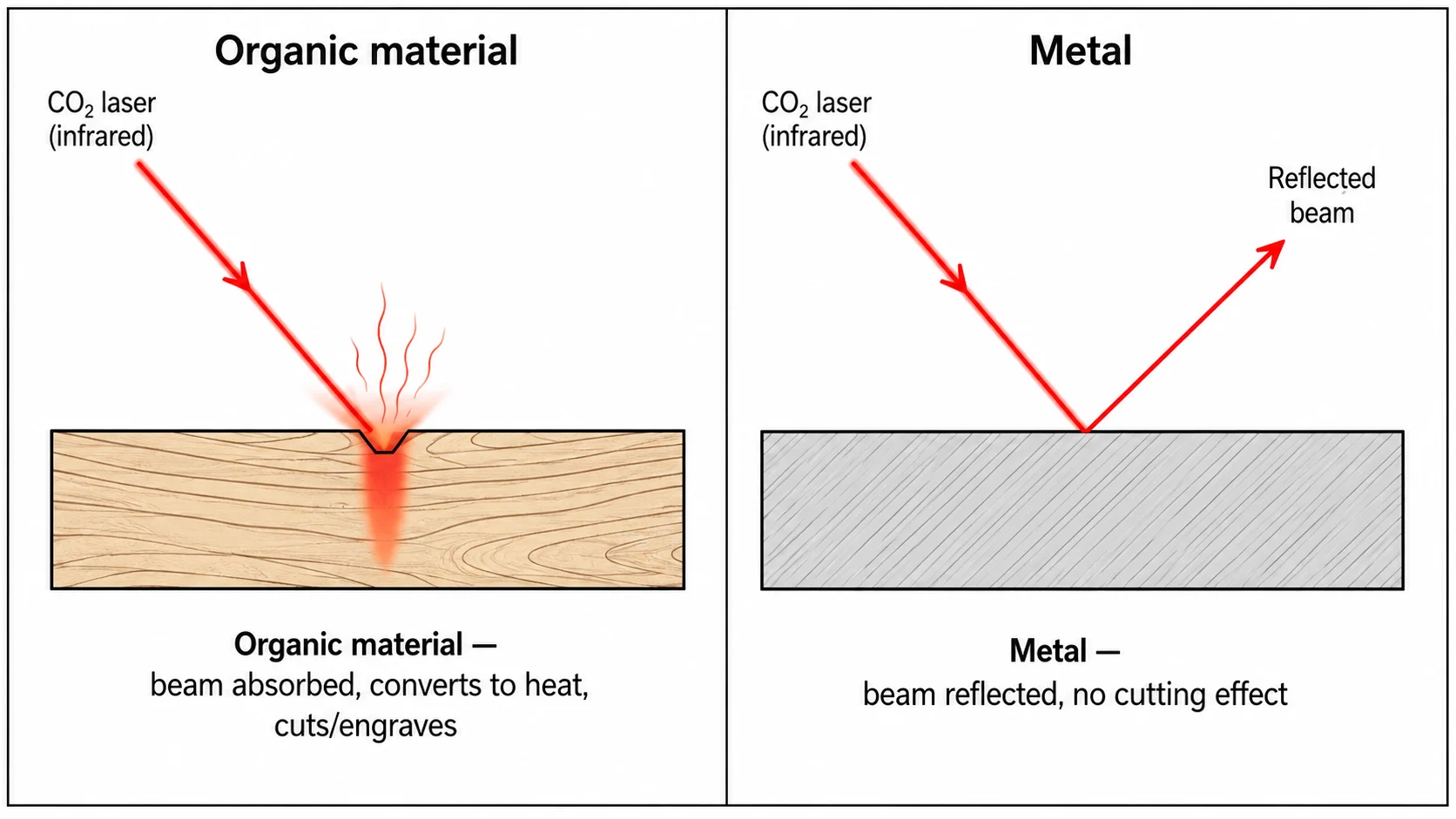

CO2-laserin tehokkuus orgaanisissa materiaaleissa – ja sen tehottomuus metallissa – johtuu valon yhdestä fyysisestä ominaisuudesta: aallonpituudesta.

Aallonpituus on valonsäteessä olevien aaltojen välinen etäisyys. Valo etenee aaltoina, ja eri aallonpituudet vaikuttavat eri materiaaleihin eri tavoin, samalla tavalla kuin eri radiotaajuudet välittävät eri asemia. CO2-laser tuottaa infrapunavaloa, jonka aallonpituus on noin 10,6 mikrometriä Yhdysvaltain National Institute of Standards and Technology (NIST) mukaan, mikä kuuluu infrapuna-alueeseen – valoon, jonka aallonpituus on pidempi kuin mitä ihmissilmä pystyy näkemään. Se on näkymätöntä, mutta silti todellista valoa, joka kuljettaa todellista energiaa.

Orgaanisilla materiaaleilla – puulla, akryylillä, nahalla, kankaalla, paperilla – on molekyylirakenteet, jotka absorboivat tätä tiettyä aallonpituutta tehokkaasti. Absorptio tarkoittaa, että materiaali ”sieppaa” valoenergian ja muuntaa sen lämmöksi suoraan pinnalla, minkä ansiosta leikkaus ja kaiverrus ovat mahdollisia. Metallit sen sijaan heijastavat tätä aallonpituutta suurelta osin sen sijaan, että imisivät sitä – valo kimpoaa pois siirtämättä juurikaan energiaa – minkä vuoksi tyypillisillä työpajatehoilla toimivat CO2-laserit eivät pysty leikkaamaan metallia tehokkaasti. Luvussa 9 käsitellään tätä rajoitusta tarkemmin.

Yksinkertainen vertailu: tumma paita kuumenee auringonvalossa, koska se imee valoenergiaa, kun taas peili tai kiiltävä metallipinta pysyy viileämpänä, koska se heijastaa valon pois. Sama perusperiaate selittää, miksi CO₂-valo lämmittää orgaanista materiaalia mutta kimpoaa metallista.

Tämä aallonpituuden käyttäytyminen on myös syy siihen, miksi laserputken fyysinen rakenne on tärkeä – eri putkityypit vaikuttavat siihen, kuinka tasainen ja voimakas säde tosiasiassa on ajan mittaan.

Kaksi CO₂-laserputkityyppiä: lasi vs. RF

Lähes jokainen markkinoilla oleva CO₂-laser käyttää jompaakumpaa näistä kahdesta putkimallista, ja valinta vaikuttaa käyttöikään, tarkkuuteen ja kustannuksiin tavoilla, jotka ulottuvat jo käsiteltyjen fysiikan ilmiöiden ulkopuolelle.

RF tarkoittaa radiotaajuutta – tapaa virittää kaasu radioaaltojen energialla suoran sähkövirran sijaan. Se on hienostuneempi tapa suorittaa sama perustoiminto, joka on kuvattu yllä olevan putkiprosessin vaiheessa 1, minkä vuoksi RF-putket tuottavat yleensä tarkemman ja tasaisemman säteen.

Käytännöllinen tapa ajatella eroa: lasiputki on kuin hehkulamppu, joka lopulta palaa loppuun ja on vaihdettava kokonaan, kun taas RF-putki on enemmänkin ladattava, pitkäikäisempi komponentti, jonka huoltotarpeet ovat erilaiset.

Putkityyppi on yksi suorituskykyyn vaikuttava tekijä – mutta päivittäisessä käytössä CO₂-laserin leikkaus- tai kaiverruskyvyn määräävät lopulta kolme toisiinsa vaikuttavaa asetusta.

Mikä määrää leikkaus- ja kaiverruskyvyn?

Kolme säädettävää asetusta – teho, nopeus ja tarkennus – vaikuttavat yhdessä siihen, miten CO2-laser toimii tietyllä materiaalilla, eikä mikään niistä yksinään kerro koko totuutta.

• Teho, jota mitataan watteina (yleensä mitä suurempi teho, sitä enemmän energiaa laser voi tuottaa), määrittää käytettävissä olevan energian määrän.
• Nopeus määrittää, kuinka kauan säde viipyy tietyllä pisteellä liikkuessaan materiaalin poikki.
• Tarkennus määrittää, kuinka keskittynyttä energia on saavuttaessaan pinnan – sama periaate kuin aiemmin esitetyssä suurennuslasianalogiassa.

Suuritehoinen mutta huonosti fokusoitu laser voi toimia huonommin kuin pienitehoisempi, mutta oikein fokusoitu laser, koska varsinaisen leikkaamisen tekee energiatiheys, ei pelkkä teho.

Näitä kolmea asetusta säädetään yleensä yhdessä tietyn materiaalin ja paksuuden mukaan – aihe on niin laaja, että se ansaitsee oman erillisen oppaansa, joka julkaistaan pian CO₂-laserleikkausparametrien asettamisesta.

Kun teho, nopeus ja tarkennus on otettu huomioon, seuraava luonnollinen kysymys on: mitkä materiaalit todella reagoivat hyvin CO₂-laseriin – ja mitkä eivät?

Mitkä materiaalit sopivat hyvin CO₂-laserille (ja mitkä eivät)

Aiemmin selitetyn absorptiokäyttäytymisen perusteella CO2-laserit toimivat hyvin orgaanisilla materiaaleilla ja huonosti metallilla – ja poikkeukset on syytä tietää ennen projektin suunnittelua.

CO₂-laserilla voidaan myös merkitä lasia, kiveä ja keramiikkaa, mutta vain kaiverrustilassa, ei leikkauksessa. Nämä materiaalit eivät ime ja sula samalla tavalla kuin orgaaniset materiaalit; sen sijaan säde luo pinnalle himmeän tai syövytetyn vaikutelman tunkeutumatta materiaaliin, joten CO₂-laseri ei pysty leikkaamaan niitä läpi.

Nyt kun on selvää, mitä CO₂-laseri pystyy ja ei pysty käsittelemään, katsotaanpa, missä tätä tekniikkaa tosiasiassa käytetään.

Missä CO2-lasertekniikkaa käytetään

Muutaman konkreettisen esimerkin avulla on helpompi kuvitella, miten tätä tekniikkaa hyödynnetään työpöydän ulkopuolella:

• Opasteet ja mainonta – akryylikirjainten leikkaaminen ja nimikylttien kaiverrus liikkeiden ja toimistojen julkisivuille.
• Puuntyöstö ja huonekalut – tarkkojen vaneriosien leikkaaminen sekä koristepaneelien tai upotusten kaiverrus.
• Nahkatuotteet – henkilökohtaisten nimikirjaimien kaiverrus lompakkoihin, laukkuihin tai vyöihin sekä nahkapalojen leikkaaminen.
• Muoti ja tekstiilit – kangaskuvioiden leikkaaminen siisteillä, suljetuilla reunoilla, jotka eivät purkaudu.
• Lahjat ja pienyritysten tuotteet – henkilökohtaisten lahjojen, kuten valokuvakehysten, lasinalusien tai koriste-esineiden, kaiverrus pienerien valmistajille ja verkkokauppiaille.

Kun on selkeä käsitys siitä, missä CO2-lasereita käytetään, on syytä ottaa askel taaksepäin ja tiivistää, missä tämä tekniikka todella loistaa – ja missä sen rajat ovat.

CO2-lasertekniikan vahvuudet ja rajoitukset

Teknologian ymmärtäminen on ensimmäinen askel. Jos harkitset nimenomaan CO2-laserkonetta – mistä se on valmistettu ja mihin sitä käytännössä käytetään työpajassa tai yrityksessä – katso artikkeli Mikä on CO2-laserleikkaus- ja kaiverruskone: miten se toimii ja mihin sitä käytetään. Seuraavissa osioissa käsitellään muutamia käytännönläheisiä, omistajan kannalta tärkeitä perusasioita ennen kuin ryhdyt hankintaan.

Huolto ja CO2-laserlähteen käytännön käyttöikä

CO2-laserin omistaminen tarkoittaa muutaman toistuvan huoltotoimenpiteen huomioimista sekä realistista odotusta siitä, milloin itse putki tarvitsee huomiota.

Rutiinihuolto keskittyy optiseen polkuun: peilit on säännöllisesti kohdistettava ja puhdistettava, sillä pöly tai virheellinen kohdistus heikentää säteen voimakkuutta ja leikkauslaatua, ja samasta syystä myös tarkennuslinssi on puhdistettava säännöllisesti. Käytännössä tämä tarkoittaa, että aiemmin käsitellyt putkien käyttöiät näkyvät erilaisina käyttökokemuksina. Käyttöikä riippuu putken tyypistä, valmistajasta, käyttötehosta ja jäähdytysolosuhteista. Esimerkiksi Wattsan ilmoittaa joissakin koneissaan käytettävien lasisten CO2-putkien käyttöiäksi jopa 10 000 tuntia (esimerkiksi Wattsan 1610 PRO) ja jopa 40 000 tuntia sen RF-CO₂-lähteille.

Vielä yksi käytännön asia, jonka jokaisen omistajan tulisi ymmärtää ennen CO2-laserin käyttöä: turvallisuus.

CO2-laserin turvallisuuden perusteet

Laservalo – mukaan lukien CO₂-laserin tuottama näkymätön infrapunavalo – sisältää todellista energiaa ja aiheuttaa todellisen riskin, minkä vuoksi turvallisuuden perusasiat ovat tärkeitä jopa harrastuskäytössä.

Nopeita vastauksia muutamiin yleisiin kysymyksiin CO2-lasereista löydät alta.

Usein kysyttyjä kysymyksiä CO2-laserista

Voiko CO2-laser kaivertaa metallia, vaikka se ei pysty leikkaamaan sitä?

Ei samalla tavalla kuin puuta tai akryyliä. Perinteinen CO₂-laser ei yleensä voi kaivertaa suoraan paljaata metallia, koska pinta heijastaa suuren osan laserin aallonpituudesta sen sijaan, että imisi sen. Se voi kuitenkin merkitä anodisoituja tai pinnoitettuja metalleja poistamalla tai muuttamalla pintakerrosta, jolloin alla oleva kontrastikerros tulee esiin.

Paljaata metallia voidaan merkitä CO2-laserilla myös, jos siihen levitetään ensin erityistä metallinmerkintäsuihketta, -tahnaa tai -teippiä. Paljaan metallin suoraan ja pysyvään kaiverrukseen tai merkintään kuituteknologiaan perustuvien erikoistuneiden lasermerkintälaitteita, jotka perustuvat kuituteknologiaan, on yleensä sopivampi ratkaisu, kun taas tehokkaaseen metallin leikkaamiseen on parempi luottaa erikoistuneisiin metallinleikkausjärjestelmiin.

Kuinka kauan CO₂-laserputki kestää realistisesti päivittäisessä työpajakäytössä?

Tämä riippuu putken tyypistä: lasiputket on yleensä vaihdettava aikaisemmin kuin RF-metalliputket, jotka ovat kestävämpiä ja joiden kaasua voidaan joskus täyttää uudelleen. Katso yllä olevasta Huolto-osiosta tarkat käyttötuntimäärät ja mitä ne tarkoittavat käytännössä.

Onko CO2-laserin käyttö turvallista kotona?

Kyllä, kun sitä käytetään suljetussa laitteessa, jossa on asianmukaiset turvalukitukset ja riittävä ilmanvaihto. Säde itsessään on todellinen vaara silmille ja iholle, joten kotikäytössä on välttämätöntä käyttää koteloa, joka estää hajavalon ja sammuttaa laserin automaattisesti, kun kotelo avataan.

Mitä eroa CO₂-laserilla ja diodilasereilla on aloittelijan kannalta?

CO2-laser käyttää valonlähteenä kaasuseosta ja tarjoaa yleensä voimakkaamman leikkaustehon sekä laajemman materiaaliyhteensopivuuden, kun taas diodilaser käyttää pientä puolijohdesirua ja on tyypillisesti kompaktimpi ja edullisempi, mutta vähemmän tehokas.
