Wat Is een CO2-laser en Hoe Werkt CO2-lasertechnologie?

Wat Is een CO2-laser?

Een CO2-laser is een lasertype dat een mengsel van koolstofdioxide, stikstof en helium gebruikt om een lichtbundel te genereren die sterk genoeg is om materialen zoals hout, acryl en leer te snijden of te graveren. Het is één van de verschillende lasertypes voor snij- en graveermachines, elk opgebouwd rond een ander lichtproducerend materiaal.

Ben je nog niet bekend met de werking van lasers in het algemeen? Ons artikel Wat Is een Laser en Hoe Werkt Hij? behandelt eerst de basisfysica - dit artikel bouwt daarop voort en richt zich specifiek op het CO2-type.

In de kern produceert een CO2-laser een bundel - een strak gebundelde lichtstroom - door een gasmengsel in een afgesloten buis te exciteren. Dat gasmengsel geeft dit lasertype zijn naam en zijn specifieke mogelijkheden, wat de volgende sectie in detail uitlegt.

Deze gids behandelt waarom het gasmengsel deze laser zijn naam geeft, welke fysieke onderdelen de bundel produceren, hoe die bundel stap voor stap ontstaat en versterkt wordt, en wat bepaalt welke materialen hij daadwerkelijk kan snijden of graveren - alles wat nodig is om niet alleen te begrijpen wat een CO2-laser doet, maar ook waarom hij op deze manier werkt.

Waarom Heet Het een "CO2"-laser?

De naam komt rechtstreeks van koolstofdioxide (CO2), het gas dat het laserlicht daadwerkelijk produceert. In de buis wordt CO2 gemengd met stikstof en helium - elk gas vervult een eigen rol, en het mengsel als geheel wordt vaak het gainmedium (of lasermedium) genoemd: het materiaal dat invoerenergie omzet in licht. Elke laser heeft zo'n materiaal nodig; bij een CO2-laser is dat het gasmengsel zelf.

• Koolstofdioxide (CO2) is het gas dat het licht daadwerkelijk uitstraalt.
• Stikstof (N2) helpt energie efficiënter naar de CO2-moleculen te dragen, wat het proces versterkt.
• Helium (He) helpt het gasmengsel sneller afkoelen en resetten tussen energiepulsen, waardoor de bundel consistent blijft.

Dit verschilt van andere lasertypes: in tegenstelling tot fiberlasers, die glasvezel gebruiken, of diodelasers, die halfgeleiderchips gebruiken, gebruikt een CO2-laser gas als lichtproducerend materiaal. Onze gids 4 Hoofdtypes Lasers in Lasermachines vergelijkt ze allemaal naast elkaar.

Weten wat er in het gasmengsel zit is de eerste stap. Vervolgens bekijken we de daadwerkelijke machineonderdelen die dat gas omzetten in een werkende laserbundel.

De Bouwstenen van een CO2-laser (Wat Zit Er In de Machine)

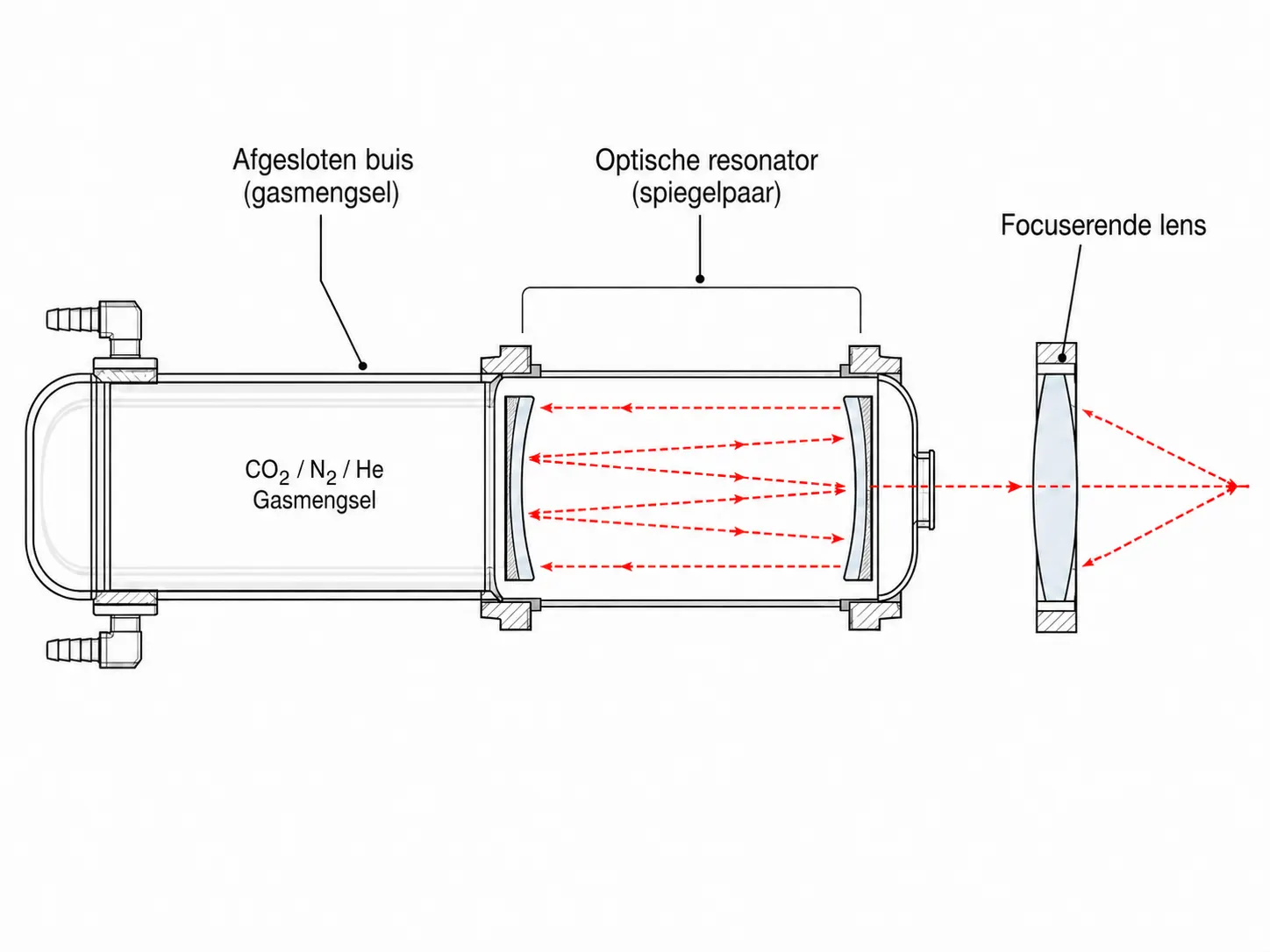

Een CO2-laserbron bestaat uit drie hoofdonderdelen. Begrijpen wat elk onderdeel doet maakt het stapsgewijze proces in de volgende sectie eenvoudiger te volgen.

• Afgesloten buis - bevat het gasmengsel en is de plek waar het licht daadwerkelijk ontstaat.
• Spiegels, die samen een optische resonator (of resonantieholte) vormen - twee spiegels tegenover elkaar, zo geplaatst dat licht steeds tussen beide heen en weer kaatst en met elke doorgang sterker wordt. Vergelijk het met een echokamer, maar dan voor licht in plaats van geluid.
• Focuslens - concentreert de bundel, zodra die de buis verlaat, tot een klein, krachtig punt op het materiaal, vergelijkbaar met hoe een vergrootglas zonlicht concentreert tot een klein, heet punt.

Met deze onderdelen in gedachten: hier volgt wat er daadwerkelijk in de buis gebeurt, stap voor stap, vanaf het moment dat de machine wordt ingeschakeld tot het moment waarop de bundel klaar is om te snijden.

Wat Gebeurt Er In de Laserbuis? (Stap voor Stap)

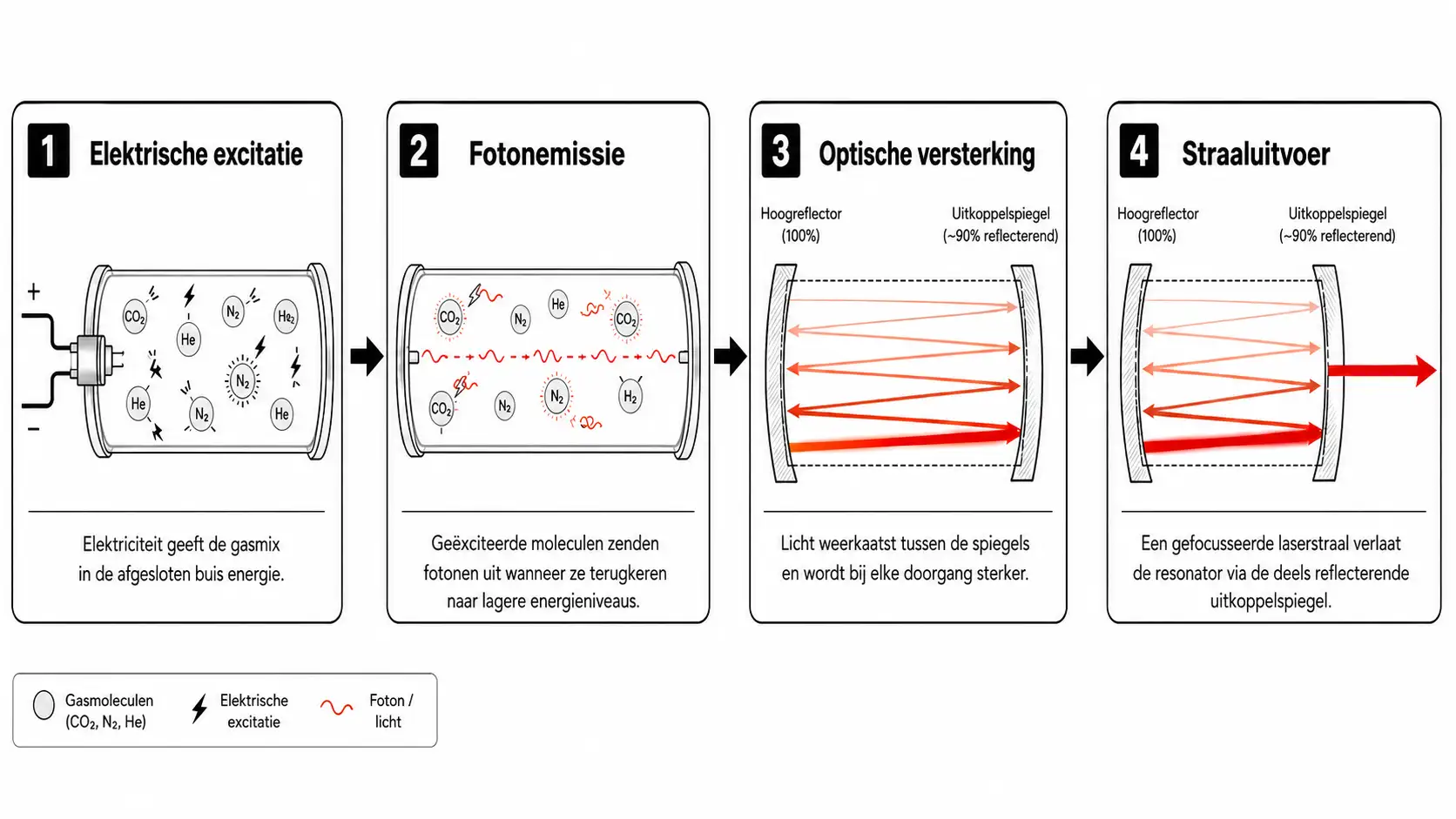

Het produceren van een werkende bundel bestaat uit vier opeenvolgende fasen: het exciteren van het gas, het vrijkomen van licht, het versterken van dat licht tussen de spiegels, en het laten ontsnappen van de voltooide bundel. Elke fase bouwt voort op de vorige - sla één fase over en de buis produceert geen bruikbare bundel.

Stap 1: Energie Gaat Het Gas In

Elektriciteit wordt de afgesloten buis ingestuurd. Concreet: een elektrische ontlading gaat door het gasmengsel en exciteert de gasmoleculen - ze krijgen extra energie. Wanneer een molecuul in deze zin "geëxciteerd" raakt, absorbeert het energie en springt het naar een hoger-energetische, actievere toestand, vergelijkbaar met een energiepiek na het drinken van koffie. Die toestand houdt niet lang stand: het molecuul geeft de energie kort daarna weer af.

Stap 2: Het Gas Zendt Licht Uit (Fotonen)

Terwijl de geëxciteerde gasmoleculen weer tot rust komen, zenden ze kleine lichtdeeltjes uit, fotonen genoemd - de kleinst mogelijke eenheid van licht. Dit vrijkomen van licht creëert de laserbundel. Het is hetzelfde basisproces dat in ons artikel "Wat Is een Laser en Hoe Werkt Hij?" behandeld wordt (bekend als gestimuleerde emissie), hier specifiek toegepast op een gasmedium.

Stap 3: De Spiegels Kaatsen en Versterken Het Licht

Dit licht kaatst heen en weer tussen de twee spiegels van de eerder beschreven optische resonator, en wordt sterker bij elke doorgang door het gas. Elke doorgang voegt meer fotonen toe die in dezelfde richting en in fase met elkaar bewegen, waardoor een veel sterkere, geconcentreerdere bundel ontstaat dan een enkele doorgang zou opleveren - hetzelfde echokamereffect uit de vorige sectie, dat nu het daadwerkelijke werk van bundelversterking uitvoert.

Stap 4: De Bundel Verlaat de Buis Via een Speciale Spiegel

Zodra het licht sterk genoeg is, ontsnapt een deel ervan via een van de spiegels - een outputcoupler, een gedeeltelijk reflecterende spiegel die de voltooide bundel de buis laat verlaten terwijl ze een deel van het licht terugkaatst om het proces gaande te houden. Dit gebeurt continu en extreem snel, waardoor de laser meteen lijkt te functioneren in plaats van zichtbaar "op te warmen".

Op dit punt heeft de bundel de buis verlaten - maar is nog niet klaar om iets te snijden. Hier volgt wat er onderweg naar het materiaal gebeurt.

Hoe de Bundel het Materiaal Bereikt en Snijdt (of Graveert)

Het verlaten van de buis is slechts de eerste stap richting nuttig werk; wat er tussen de buis en het materiaaloppervlak gebeurt, bepaalt of die bundel schoon kan snijden, precies kan graveren, of geen van beide.

Binnenin de machine - niet alleen in de buis - reist de bundel vaak via een reeks extra spiegels die hem naar de snijkop leiden. Deze routering is een van de redenen waarom spiegeluitlijning belangrijk is voor het onderhoud van de machine, een punt dat verderop in dit artikel dieper wordt behandeld. De focuslens concentreert de bundel vervolgens tot een punt dat vaak kleiner is dan een millimeter, wat de energiedichtheid oplevert - hoe geconcentreerd de energie van de bundel is op een klein oppervlak - die nodig is om materiaal te smelten, te verdampen of door te branden. Energiedichtheid, niet alleen ruw vermogen, bepaalt uiteindelijk het snijvermogen.

Het verschil tussen snijden en graveren zit in de diepte: snijden betekent dat de bundel volledig door de materiaaldikte gaat, terwijl graveren betekent dat de bundel alleen de oppervlaktelaag beïnvloedt, waarbij materiaal wordt verwijderd of verkleurd zonder er volledig doorheen te gaan. De breedte van de ontstane snijlijn wordt soms de kerf genoemd.

Focus bepaalt waar de energie terechtkomt - maar wat bepaalt hoe effectief die energie een specifiek materiaal snijdt of graveert? Dat komt neer op golflengte.

Waarom CO2-lasers Zo Goed Werken op Hout, Acryl en Andere Organische Materialen

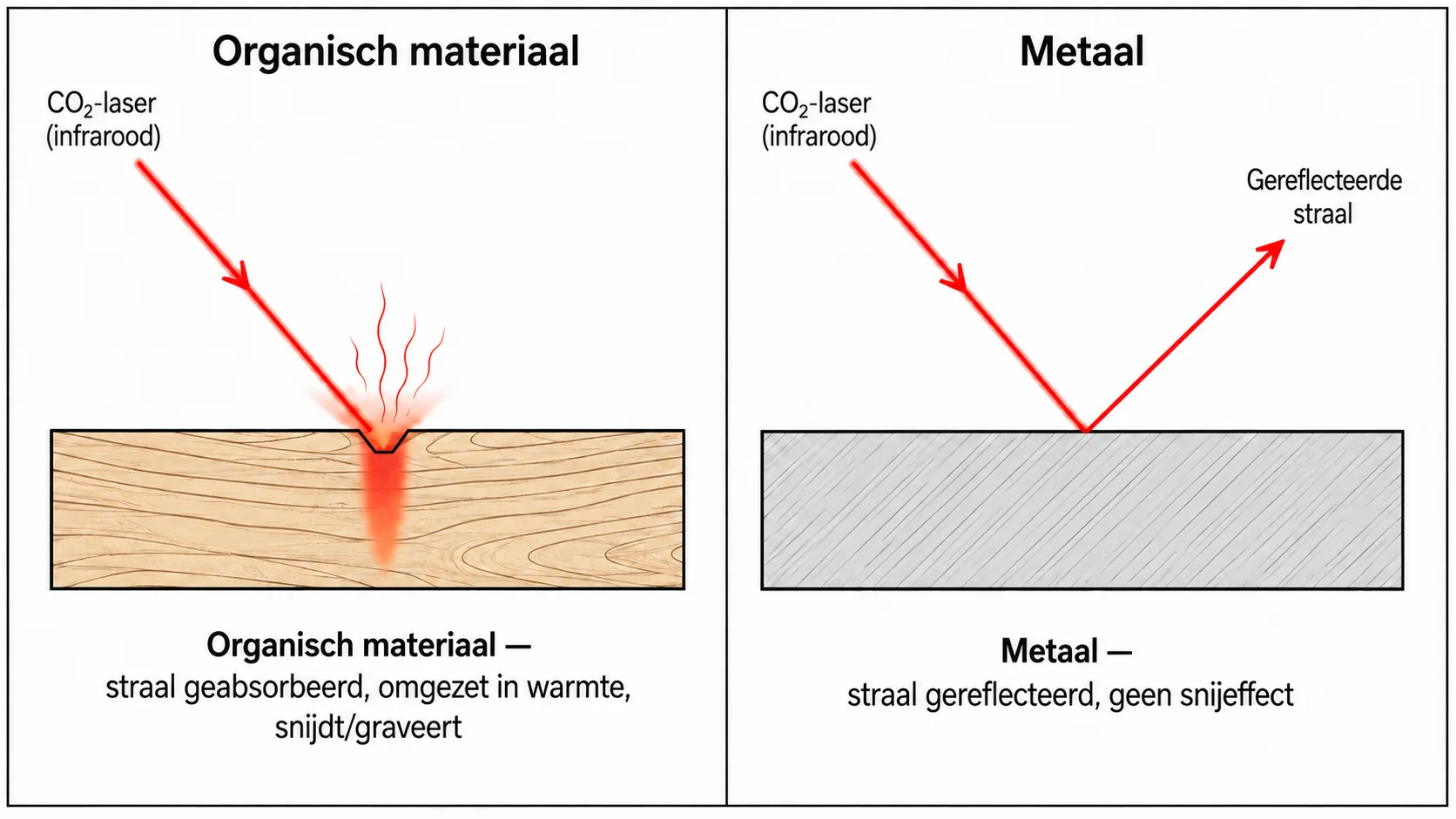

De effectiviteit van een CO2-laser op organische materialen - en zijn ineffectiviteit op metaal - komt neer op één fysische eigenschap van zijn licht: golflengte.

Golflengte is de afstand tussen elke golf in een lichtbundel. Licht beweegt in golven, en verschillende golflengtes reageren anders met verschillende materialen, vergelijkbaar met hoe verschillende radiofrequenties verschillende zenders dragen. Een CO2-laser produceert infrarood licht met een golflengte van ongeveer 10,6 micrometer, volgens het Amerikaanse National Institute of Standards and Technology (NIST), wat binnen het infraroodbereik valt - licht met een golflengte langer dan wat het menselijk oog kan waarnemen. Het is onzichtbaar, maar wel echt licht dat echte energie draagt.

Organische materialen - hout, acryl, leer, textiel, papier - hebben een moleculaire structuur die deze specifieke golflengte efficiënt absorbeert. Absorptie betekent dat het materiaal de lichtenergie "opvangt" en direct aan het oppervlak omzet in warmte, wat snijden en graveren mogelijk maakt. Metalen daarentegen reflecteren deze golflengte grotendeels in plaats van hem te absorberen - het licht kaatst af zonder veel energie over te dragen - waardoor CO2-lasers op typische werkplaatsvermogens geen metaal effectief kunnen snijden. Sectie 9 gaat dieper in op deze beperking.

Een eenvoudige vergelijking: een donker shirt wordt warm in de zon omdat het lichtenergie absorbeert, terwijl een spiegel of blinkend metalen oppervlak koeler blijft omdat het licht wegkaatst. Hetzelfde principe verklaart waarom CO2-licht organisch materiaal opwarmt maar van metaal afkaatst.

Dit golflengtegedrag verklaart ook waarom de fysieke opbouw van de laserbuis ertoe doet - verschillende buistypes beïnvloeden hoe consistent en krachtig die bundel in de loop van de tijd blijft.

Twee Types CO2-laserbuizen: Glas vs RF

Vrijwel elke CO2-laser op de markt gebruikt een van twee buisontwerpen, en die keuze beïnvloedt levensduur, precisie en kosten op manieren die verder reiken dan de reeds behandelde fysica.

RF staat voor radiofrequentie - een manier om het gas te exciteren met radiogolfenergie in plaats van een directe elektrische stroom. Het is een verfijndere manier om dezelfde basistaak uit te voeren die in stap 1 van het buisproces hierboven staat beschreven, waardoor RF-buizen doorgaans een preciezere, consistentere bundel produceren.

Een praktische manier om het verschil te bekijken: een glazen buis is als een lamp die uiteindelijk doorbrandt en volledig vervangen moet worden, terwijl een RF-buis meer lijkt op een oplaadbaar, langer meegaand onderdeel met andere onderhoudsverwachtingen.

Het buistype is één factor voor de prestaties - maar in de dagelijkse praktijk bepalen drie instellingen samen hoe goed een CO2-laser snijdt of graveert.

Wat Bepaalt Snij- en Graveerprestaties?

Drie instelbare parameters - vermogen, snelheid en focus - bepalen samen hoe een CO2-laser presteert op een bepaald materiaal, en geen van drieën vertelt op zichzelf het volledige verhaal.

• Vermogen, gemeten in wattage (hoe hoger het wattage, hoe meer energie de laser doorgaans kan leveren), bepaalt hoeveel energie beschikbaar is.
• Snelheid bepaalt hoe lang de bundel op een bepaald punt blijft terwijl hij over het materiaal beweegt.
• Focus bepaalt hoe geconcentreerd die energie is wanneer ze het oppervlak bereikt - hetzelfde principe uit de eerdere vergrootglas-vergelijking.

Een laser met hoog vermogen maar slechte focus kan slechter presteren dan een laser met lager vermogen die correct is scherpgesteld, omdat energiedichtheid - niet ruw wattage - het daadwerkelijke snijwerk doet.

Deze drie instellingen worden doorgaans samen afgestemd op een specifiek materiaal en een specifieke dikte - een onderwerp dat uitgebreid genoeg is voor een eigen gids, binnenkort beschikbaar, over het instellen van CO2-lasersnijparameters.

Met vermogen, snelheid en focus in gedachten, is de volgende logische vraag: welke materialen reageren daadwerkelijk goed op een CO2-laser - en welke niet?

Welke Materialen Werken Goed Met een CO2-laser (en Welke Niet)

Op basis van het eerder toegelichte absorptiegedrag presteren CO2-lasers goed op organische materialen en slecht op metaal - en de uitzonderingen zijn de moeite waard om te kennen voordat je een project plant.

Een CO2-laser kan ook glas, steen en keramiek markeren, maar alleen in graveermodus, niet snijmodus. Deze materialen absorberen en smelten niet zoals organische materialen dat doen; in plaats daarvan creëert de bundel een oppervlakkig bevroren of geëtst effect zonder het materiaal binnen te dringen, waardoor een CO2-laser er niet doorheen kan snijden.

Nu duidelijk is wat een CO2-laser wel en niet kan verwerken, volgt hier waar deze technologie daadwerkelijk wordt toegepast.

Waar CO2-lasertechnologie Wordt Gebruikt

Een aantal concrete voorbeelden maakt zichtbaar hoe deze technologie buiten de werkbank wordt toegepast:

• Signing & Reclame - het snijden van acrylletters en het graveren van naamplaatjes voor winkels en kantoren.
• Houtbewerking & Meubels - het snijden van precieze multiplex onderdelen en het graveren van decoratieve panelen of inlegwerk.
• Lederwaren - het graveren van gepersonaliseerde initialen op portemonnees, tassen of riemen, en het snijden van leerlapjes.
• Mode & Textiel - het snijden van stofpatronen met schone, verzegelde randen die niet rafelen.
• Cadeaus & Kleinschalige Producten - het graveren van gepersonaliseerde cadeaus zoals fotolijsten, onderzetters of ornamenten voor kleinschalige en online verkopers.

Met een duidelijk beeld van waar CO2-lasers worden ingezet, is het de moeite waard om samen te vatten waar deze technologie werkelijk in uitblinkt - en waar haar grenzen liggen.

Sterke en Zwakke Punten van CO2-lasertechnologie

De technologie begrijpen is de eerste stap. Overweeg je specifiek een CO2-lasermachine - waaruit die als product bestaat en waarvoor hij in een werkplaats of bedrijf wordt gebruikt? Zie dan .Wat Is een CO2-lasersnij- en Graveermachine: Hoe Werkt Hij & Waarvoor Wordt Hij Gebruikt De onderstaande secties behandelen nog enkele praktische, eigenaargerichte basisprincipes.

Onderhoud en Hoe Lang een CO2-laserbron In de Praktijk Meegaat

Het bezitten van een CO2-laser betekent rekening houden met een korte lijst terugkerende onderhoudstaken, plus een realistische verwachting van wanneer de buis zelf aandacht nodig heeft.

Routineonderhoud draait om het optische pad: spiegels hebben periodieke uitlijning en reiniging nodig, omdat stof of verkeerde uitlijning de bundelsterkte en snijkwaliteit verminderen, en de focuslens vereist om dezelfde reden regelmatige reiniging. In de praktijk vertalen de eerder besproken buislevensduren zich naar verschillende gebruikservaringen. De levensduur hangt af van het buistype, de fabrikant, het bedrijfsvermogen en de koelomstandigheden. Wattsan bijvoorbeeld vermeldt een levensduur tot 10.000 uur voor de glazen CO2-buizen in sommige van zijn machines (bijvoorbeeld de Wattsan 1610 PRO) en tot 40.000 uur voor zijn RF CO2-bronnen.

Nog één praktische zaak die elke eigenaar moet begrijpen voordat hij een CO2-laser gebruikt: veiligheid.

Basisveiligheid Bij CO2-lasers

Laserlicht - inclusief het onzichtbare infrarood licht van een CO2-laser - draagt echte energie en echt risico, wat basisveiligheidsbewustzijn belangrijk maakt, zelfs bij hobbymatig gebruik.

Hieronder vind je snelle antwoorden op enkele veelgestelde vragen over CO2-lasers.

Veelgestelde Vragen Over CO2-lasers

Kan een CO2-laser metaal graveren, ook al kan hij het niet snijden?

Niet op dezelfde manier als bij hout of acryl. Een conventionele CO2-laser kan kaal metaal doorgaans niet direct graveren, omdat het oppervlak het grootste deel van de golflengte van de laser reflecteert in plaats van te absorberen. Hij kan echter wel geanodiseerd of gecoat metaal markeren door de oppervlaktelaag te verwijderen of aan te tasten, waardoor een contrasterende laag eronder zichtbaar wordt.

Kaal metaal kan ook gemarkeerd worden met een CO2-laser als vooraf een speciale metaal markeerspray, -pasta of -tape wordt aangebracht. Voor direct en permanent graveren of markeren van kaal metaal zijn dedicated lasermarkeerders op basis van fibertechnologie doorgaans de geschiktere oplossing, terwijl voor efficiënt metaalsnijden gespecialiseerde metaalsnijsystemen beter zijn.

Hoe lang gaat een CO2-laserbuis realistisch mee bij dagelijks gebruik in een werkplaats?

Dit hangt af van het buistype: glazen buizen moeten doorgaans eerder vervangen worden dan RF-metalen buizen, die duurzamer zijn en soms hun gas kunnen laten opladen. Zie de sectie Onderhoud hierboven voor de specifieke urenbereiken en wat dit in de praktijk betekent.

Is een CO2-laser veilig voor thuisgebruik?

Ja, mits gebruikt in een gesloten machine met de juiste veiligheidsinterlocks en voldoende ventilatie. De bundel zelf vormt een reëel gevaar voor ogen en huid, dus is een behuizing die onbedoeld licht blokkeert en de laser automatisch uitschakelt bij openen essentieel voor thuisgebruik.

Wat is het verschil tussen een CO2-laser en een diodelaser voor een beginner?

Een CO2-laser gebruikt een gasmengsel als lichtbron en biedt over het algemeen sterkere snijkracht en bredere materiaalcompatibiliteit, terwijl een diodelaser een kleine halfgeleiderchip gebruikt en doorgaans compacter en voordeliger is, maar minder krachtig.
