Hvad er en CO₂-laser, og hvordan fungerer CO₂-laserteknologi?

Hvad er en CO₂-laser?

En CO2-laser er en type laser, der bruger en blanding af kuldioxid, nitrogen og heliumgas til at generere en lysstråle, der er stærk nok til at skære eller gravere i materialer som træ, akryl og læder. Det er en af flere lasertyper, der findes til skære- og graveringsmaskiner, hvor hver type er bygget op omkring et forskelligt lysproducerende materiale.

Hvis du endnu ikke er bekendt med, hvordan lasere generelt fungerer, dækker vores Hvad er en laser, og hvordan fungerer den? artikel gennemgår først den grundlæggende fysik – denne artikel tager udgangspunkt i det og fokuserer specifikt på CO₂-typen.

I sin kerne producerer en CO2-laser en stråle – en tæt fokuseret lysstråle – ved at excitere en gasblanding, der er forseglet inde i et rør. Det er denne gasblanding, der giver denne lasertype sit navn og sine specifikke egenskaber, hvilket forklares i detaljer i det næste afsnit.

Denne guide gennemgår, hvorfor gasblandingen giver denne laser sit navn, de fysiske komponenter, der producerer strålen, hvordan strålen genereres og forstærkes trin for trin, og hvad der afgør, hvilke materialer den rent faktisk kan skære i eller gravere – alt, hvad der skal til for at forstå ikke blot, hvad en CO2-laser gør, men også hvorfor den fungerer, som den gør.

Hvorfor kaldes den en »CO₂«-laser?

Navnet stammer direkte fra kuldioxid (CO₂), den gas, der er ansvarlig for selve frembringelsen af laserlyset. Inde i røret blandes CO₂ med nitrogen og helium – hver gas spiller en særskilt rolle, og blandingen som helhed kaldes ofte laserens forstærkningsmedium (eller lasermedium): det materiale, der omdanner tilført energi til lys. Hver laser har brug for et sådant; i en CO₂-laser er det materiale selve gasblandingen.

• Kuldioxid (CO2) er den gas, der rent faktisk udsender lyset.
• Kvælstof (N2) hjælper med at overføre energi til CO2-molekylerne mere effektivt, hvilket styrker processen.
• Helium (He) hjælper gasblandingen med at køle ned og nulstille sig hurtigere mellem energipulserne, hvilket holder strålen konsistent.

Dette adskiller sig fra andre lasertyper, du måske støder på: I modsætning til fiberlasere, der bruger glasfiber, eller diodelasere, der bruger halvlederchips, bruger en CO2-laser gas som det lysproducerende materiale. Vores 4 hovedtyper af lasere, der bruges i lasermaskiner sammenligner dem alle side om side.

Det første skridt er at vide, hvad gasblandingen består af. Lad os derefter se på de faktiske maskindele, der omdanner gassen til en fungerende laserstråle.

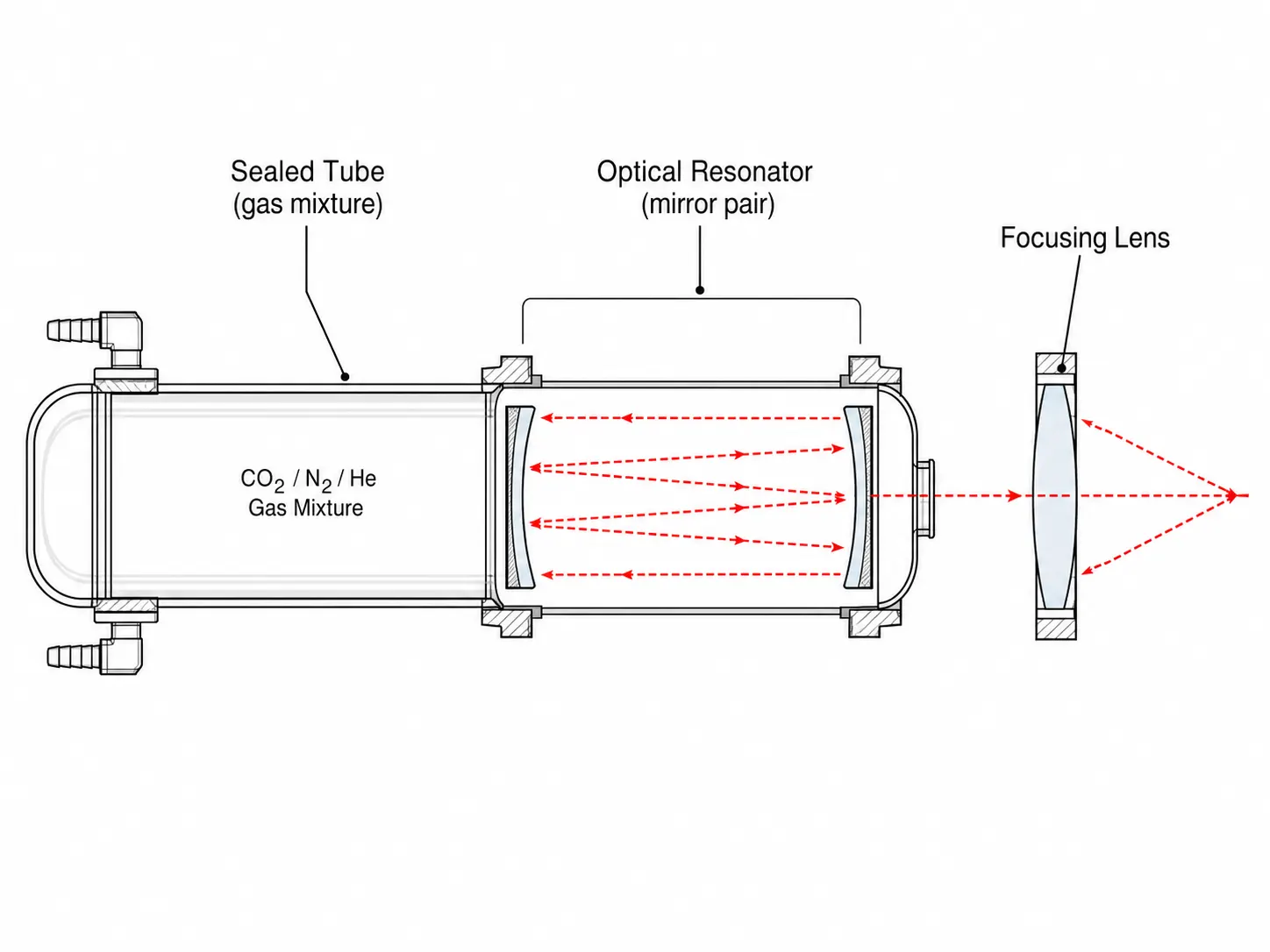

Byggeklodserne i en CO₂-laser (hvad der er inde i maskinen)

En CO₂-laserkilde består af tre fysiske hoveddele, og når man forstår, hvad hver enkelt del gør, bliver det meget nemmere at følge den trinvise proces i det næste afsnit.

• Forseglet rør – indeholder gasblandingen og er det sted, hvor lyset faktisk produceres.
• Spejle, der danner det, der kaldes en optisk resonator (eller resonanshulrum) – et par spejle, der vender mod hinanden, placeret således, at lyset bliver ved med at reflekteres mellem dem og bliver stærkere for hver gang. Tænk på det som et ekko-kammer, men for lys i stedet for lyd.
• Fokuseringslinse – opfanger strålen, når den forlader røret, og koncentrerer den til et lille, kraftfuldt punkt på materialet, på samme måde som et forstørrelsesglas koncentrerer sollys til et lille, varmt punkt.

Med disse dele i tankerne er her, hvad der rent faktisk sker inde i røret, trin for trin, fra det øjeblik maskinen tændes, til det øjeblik strålen er klar til at skære.

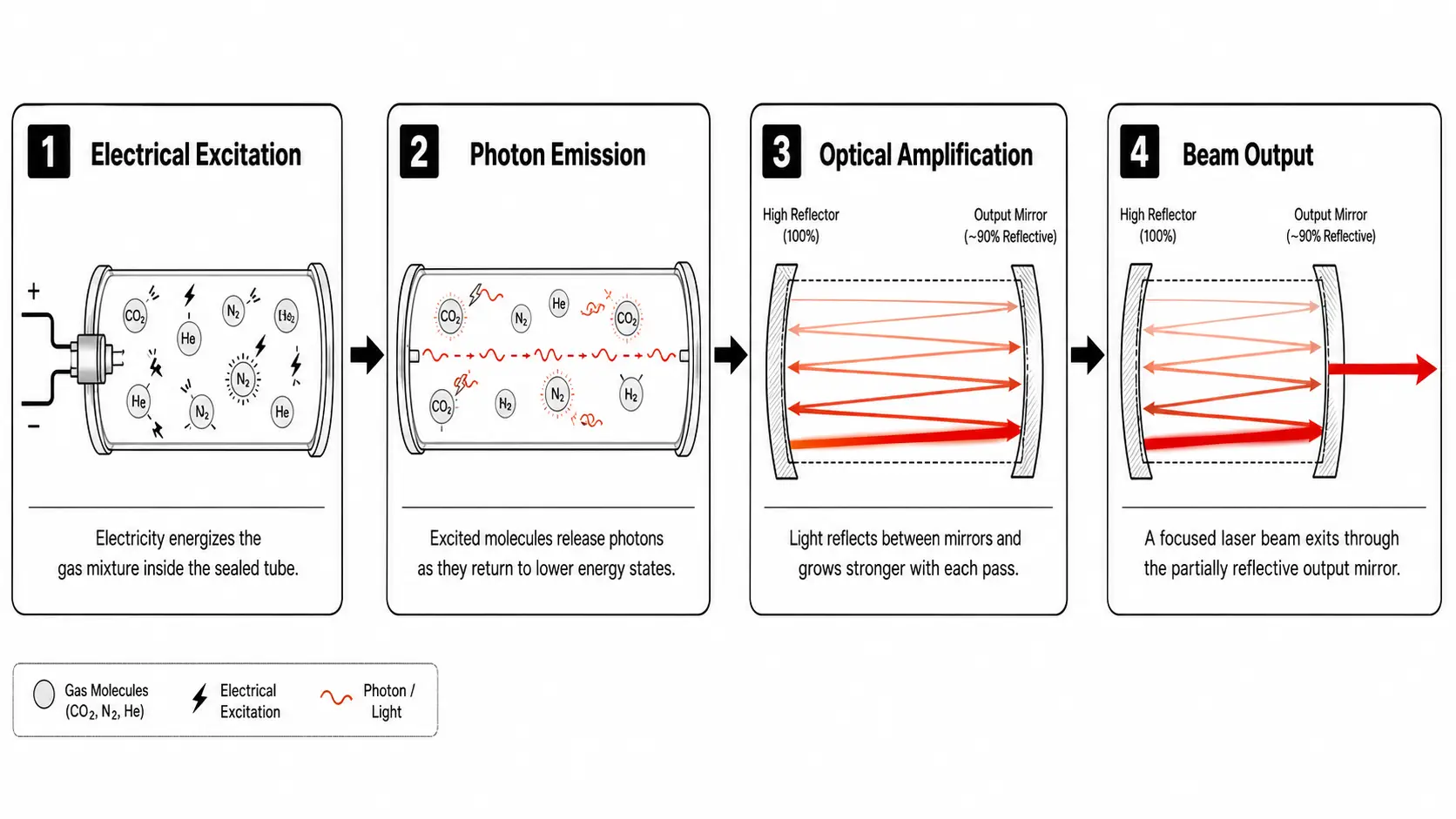

Hvad sker der inde i laserrøret? (Trin for trin)

Fremstillingen af en fungerende stråle består af fire på hinanden følgende trin: aktivering af gassen, frigivelse af lys, forstærkning af dette lys mellem spejlene og frigivelse af den færdige stråle. Hvert trin afhænger af det foregående – hvis et eneste trin springes over, producerer røret slet ingen brugbar stråle.

Trin 1: Energi ledes ind i gassen

Der ledes elektricitet ind i det forseglede rør. Mere specifikt passerer en elektrisk udladning gennem gasblandingen og exciterer gasmolekylerne – hvilket giver dem ekstra energi. Når et molekyle bliver "exciteret" i denne forstand, absorberer det energi og springer over til en tilstand med højere energi og større aktivitet, på samme måde som en person får et energikick efter at have drukket kaffe. Denne tilstand varer ikke ved: Molekylet vil kort tid efter frigive energien igen.

Trin 2: Gassen udsender lys (fotoner)

Når de ophidsede gasmolekyler falder tilbage til deres oprindelige tilstand, frigiver de små lyspartikler kaldet fotoner – den mindste mulige lysenhed. Det er denne frigivelse af lys, der faktisk skaber laserstrålen. Det er den samme grundlæggende proces, som vi har beskrevet i vores artikel »Hvad er en laser, og hvordan fungerer den?" (kendt som stimuleret emission), blot specifikt for et gasmedium her.

Trin 3: Spejlene reflekterer og forstærker lyset

Dette lys reflekteres frem og tilbage mellem de to spejle i den tidligere beskrevne optiske resonator, og bliver stærkere hver gang det passerer gennem gassen. Hvert gennemløb tilføjer flere fotoner, der bevæger sig i samme retning og i takt med hinanden, hvilket opbygger en langt stærkere og mere koncentreret stråle, end et enkelt gennemløb kunne frembringe – den samme ekko-kammer-effekt, der blev introduceret i det forrige afsnit, udfører nu det egentlige arbejde med at forstærke strålen.

Trin 4: Strålen trænger ud gennem et specielt spejl

Når lyset er stærkt nok, slipper en del af det ud gennem et af spejlene – en udgangskobler, et delvist reflekterende spejl, der lader den færdige stråle forlade røret, samtidig med at det reflekterer noget lys tilbage for at opretholde processen. Dette sker kontinuerligt og ekstremt hurtigt, hvilket er grunden til, at laseren ser ud til at tænde øjeblikkeligt i stedet for at »varme op« synligt.

På dette tidspunkt har strålen forladt røret – men den er stadig ikke klar til at skære i noget. Her er, hvad der sker på vej mod materialet.

Hvordan strålen når frem til og skærer (eller graverer) materialet

At forlade røret er kun strålens første skridt mod at udføre nyttigt arbejde; hvad der sker mellem røret og materialets overflade afgør, om strålen kan skære rent, gravere præcist eller ingen af delene.

Inde i maskinen – ikke kun inde i røret – strålen passerer ofte gennem en række yderligere spejle, der leder den hen mod skærehovedet. Denne stråleføring er en af grundene til, at spejljustering er vigtig for den løbende vedligeholdelse af maskinen, hvilket vil blive behandlet mere indgående senere i denne artikel. Fokuseringslinsen koncentrerer derefter strålen til et punkt, der ofte er mindre end en millimeter, hvilket skaber tilstrækkelig energitäthed – hvor koncentreret strålens energi er på et lille område – til at smelte, fordampe eller brænde igennem materialet. Det er energitætheden, ikke blot den rå effekt, der i sidste ende afgør skæreevnen.

Forskellen mellem skæring og gravering kommer i sidste ende ned på dybden: skæring betyder, at strålen går hele vejen igennem materialets tykkelse, mens gravering betyder, at strålen kun påvirker overfladelaget og fjerner eller misfarver materialet uden at trænge helt igennem det. Bredden af den resulterende skærelinje kaldes undertiden skærespor.

Fokuseringsgraden bestemmer, hvor energien går hen – men hvad bestemmer, hvor effektivt den energi rent faktisk skærer eller graverer et bestemt materiale? Det kommer an på bølgelængden.

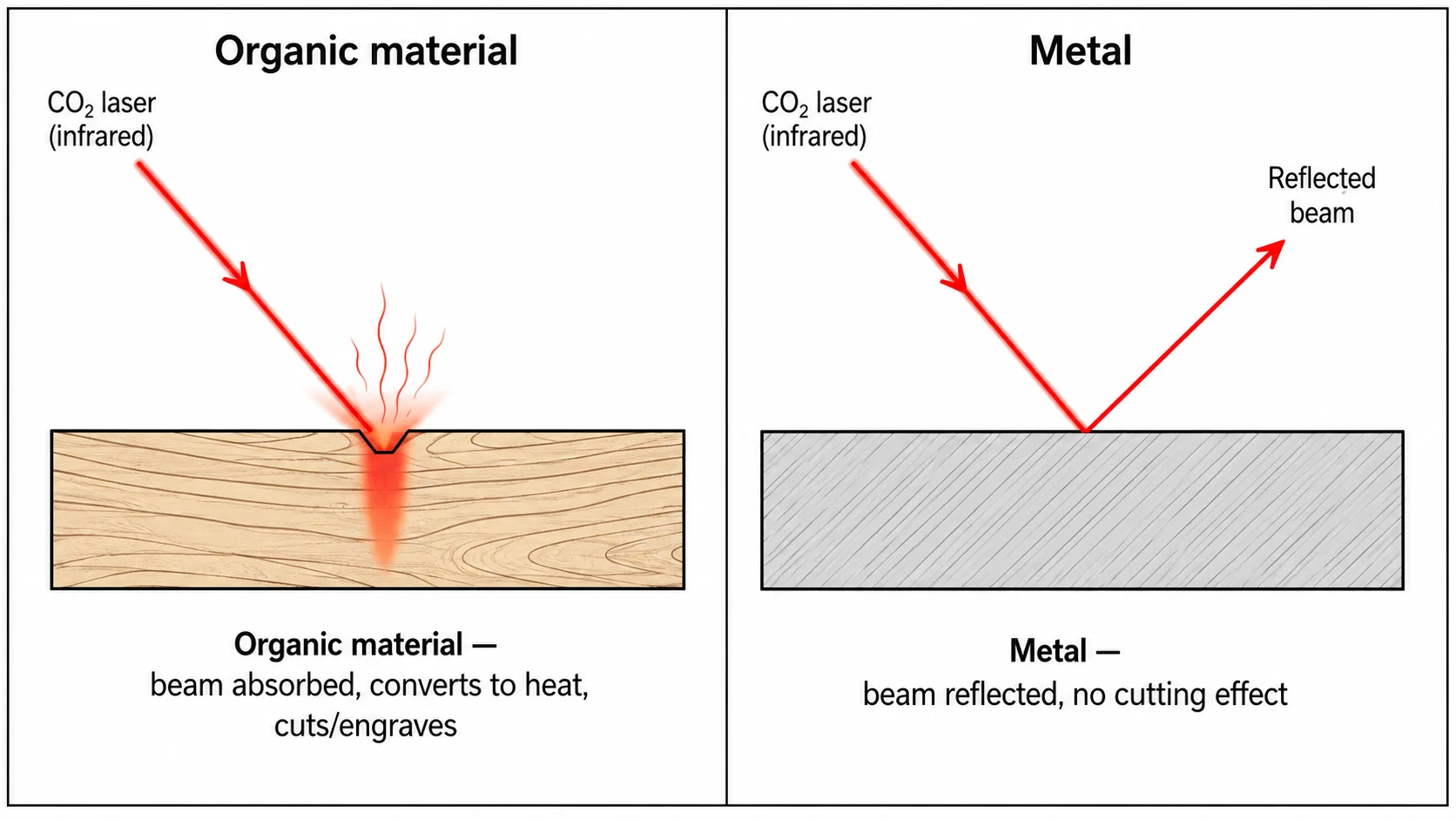

Hvorfor CO₂-lasere fungerer så godt på træ, akryl og andre organiske materialer

En CO2-lasers effektivitet på organiske materialer – og dens ineffektivitet på metal – skyldes en enkelt fysisk egenskab ved dens lys: bølgelængden.

Bølgelængde er afstanden mellem hver bølge i en lysstråle. Lys bevæger sig i bølger, og forskellige bølgelængder interagerer forskelligt med forskellige materialer, på stort set samme måde som forskellige radiofrekvenser sender forskellige stationer. En CO2-laser producerer infrarødt lys med en bølgelængde på cirka 10,6 mikrometer, ifølge det amerikanske National Institute of Standards and Technology (NIST), hvilket falder inden for det infrarøde område – lys med en bølgelængde, der er længere end det, det menneskelige øje kan se. Det er usynligt, men det er stadig rigtigt lys, der bærer rigtig energi.

Organiske materialer – træ, akryl, læder, stof, papir – har molekylære strukturer, der effektivt absorberer netop denne bølgelængde. Absorption betyder, at materialet "fanger" lysenergien og omdanner den til varme lige ved overfladen, hvilket er det, der gør skæring og gravering mulig. Metaller derimod reflekterer denne bølgelængde i vid udstrækning i stedet for at absorbere den – lyset kastes tilbage uden at overføre megen energi – hvilket er grunden til, at CO₂-lasere ved typiske effektniveauer i værksteder ikke effektivt kan skære i metal. Afsnit 9 dækker denne begrænsning mere detaljeret.

En enkel sammenligning: En mørkfarvet skjorte bliver varm i sollys, fordi den absorberer lysenergi, mens et spejl eller en skinnende metaloverflade forbliver køligere, fordi den reflekterer lyset væk. Det samme grundlæggende princip forklarer, hvorfor CO₂-lys opvarmer organisk materiale, men reflekteres af metal.

Denne bølgelængdeadfærd er også grunden til, at laserrørets fysiske udformning er vigtig – forskellige rørtyper påvirker, hvor konsistent og kraftfuld strålen rent faktisk er over tid.

To typer CO₂-laserrør: Glas vs. RF

Næsten alle CO₂-lasere på markedet anvender en af to rørkonstruktioner, og valget påvirker levetid, præcision og omkostninger på måder, der rækker langt ud over den allerede omtalte fysik.

RF står for radiofrekvens – en metode til at stimulere gassen ved hjælp af radiobølgeenergi i stedet for jævnstrøm. Det er en mere raffineret måde at udføre den samme grundlæggende opgave, som er beskrevet i trin 1 i rørprocessen ovenfor, hvilket er grunden til, at RF-rør har tendens til at producere en mere præcis og ensartet stråle.

En praktisk måde at forstå forskellen på: et glasrør er som en pære, der med tiden brænder ud og skal udskiftes helt, mens et RF-rør snarere er en genopladelig komponent med længere levetid og andre vedligeholdelseskrav.

Rørtypen er én faktor i ydeevnen – men i dagligdagen kommer det, der faktisk bestemmer, hvor godt en CO₂-laser skærer eller graverer, ned på tre indstillinger, der arbejder sammen.

Hvad bestemmer skære- og graveringsydelsen?

Tre justerbare indstillinger – effekt, hastighed og fokus – arbejder sammen om at bestemme, hvordan en CO2-laser klarer sig på et givet materiale, og ingen af dem alene giver det fulde billede.

• Effekt, målt i watt (jo højere watt, desto mere energi kan laseren generelt levere), bestemmer, hvor meget energi der er til rådighed.
• Hastighed bestemmer, hvor længe strålen forbliver på et givet punkt, mens den bevæger sig hen over materialet.
• Fokus bestemmer, hvor koncentreret den energi er, når den når overfladen – det samme princip, som blev beskrevet i analogien med forstørrelsesglasset tidligere.

En laser med høj effekt, men dårlig fokus, kan yde dårligere end en laser med lavere effekt, der er korrekt fokuseret, fordi det er energitætheden – ikke den rå effekt – der udfører selve skæringen.

Disse tre indstillinger justeres typisk samlet for et bestemt materiale og en bestemt tykkelse – et emne, der er så omfattende, at det fortjener sin egen dedikerede vejledning, der snart udkommer om indstilling af parametre til CO2-laserskæring.

Med effekt, hastighed og fokus i tankerne er det næste naturlige spørgsmål: Hvilke materialer reagerer egentlig godt på en CO₂-laser – og hvilke gør ikke?

Hvilke materialer fungerer godt med en CO₂-laser (og hvilke gør ikke)

Baseret på den tidligere forklarede absorptionsadfærd fungerer CO2-lasere godt på organiske materialer og dårligt på metal – og det er værd at kende undtagelserne, før du planlægger et projekt.

En CO₂-laser kan også mærke glas, sten og keramik, men kun i graveringsmodus, ikke i skæremodus. Disse materialer absorberer og smelter ikke på samme måde som organiske materialer; i stedet skaber strålen en mat eller ætset effekt på overfladen uden at trænge igennem materialet, så en CO₂-laser kan ikke skære igennem dem.

Nu hvor det står klart, hvad en CO₂-laser kan og ikke kan bearbejde, skal vi se, hvor denne teknologi rent faktisk anvendes i den virkelige verden.

Hvor CO₂-laserteknologi anvendes

En håndfuld konkrete eksempler gør det lettere at forestille sig, hvordan denne teknologi kommer til anvendelse uden for værkstedet:

• Skiltning og reklame – skæring af akrylbogstaver og gravering af navneskilte til butiksfacader og kontorer.
• Træbearbejdning og møbler – skæring af præcise krydsfiner-dele og gravering af dekorative paneler eller indlæg.
• Lædervarer – gravering af personlige initialer på tegnebøger, tasker eller bælter samt skæring af lædermærker.
• Mode og tekstiler – skæring af stofmønstre med rene, forseglede kanter, der ikke flosser.
• Gaver og produkter til små virksomheder – gravering af personlige gaver som fotorammer, glasunderlag eller pyntegenstande til småproducenter og onlineforhandlere.

Med et klart billede af, hvor CO₂-lasere anvendes, er det værd at tage et skridt tilbage for at opsummere, hvor denne teknologi virkelig udmærker sig – og hvor dens begrænsninger ligger.

Styrker og begrænsninger ved CO2-laserteknologi

At forstå teknologien er det første skridt. Hvis du specifikt overvejer en CO2-lasermaskine – hvad den er lavet af som produkt, og hvad den faktisk bruges til i et værksted eller en virksomhed – se Hvad er en CO2-laserskære- og graveringsmaskine: Sådan fungerer den, og hvad den bruges til. Afsnittene nedenfor dækker et par praktiske grundlæggende oplysninger, du bør kende, før du går i gang.

Vedligeholdelse og hvor længe en CO2-laserkilde holder i praksis

At eje en CO2-laser indebærer, at man skal tage højde for en kort liste over tilbagevendende vedligeholdelsesopgaver samt have en realistisk forventning til, hvornår selve røret skal have opmærksomhed.

Rutinemæssig vedligeholdelse fokuserer på den optiske bane: spejle skal jævnligt justeres og rengøres, da støv eller forkert justering reducerer stråleintensiteten og skærekvaliteten, og fokuseringslinsen skal rengøres regelmæssigt af samme grund. I praksis betyder det, at de tidligere omtalte levetider for rørene udmønter sig i forskellige brugeroplevelser. Levetiden afhænger af rørtype, producent, driftskraft og køleforhold. For eksempel angiver Wattsan en levetid på op til 10.000 timer for de CO₂-glasrør, der anvendes i nogle af virksomhedens maskiner (f.eks. Wattsan 1610 PRO) og op til 40.000 timer for virksomhedens RF-CO₂-kilder.

En yderligere praktisk ting, som enhver ejer bør forstå, før vedkommende tager en CO₂-laser i brug: sikkerhed.

Grundlæggende sikkerhed ved CO₂-lasere

Laserlys – herunder det usynlige infrarøde lys, som en CO₂-laser producerer – indeholder reel energi og udgør en reel risiko, hvilket er grunden til, at grundlæggende sikkerhedsbevidsthed er vigtig, selv ved hobbybrug.

Se nedenfor for hurtige svar på nogle almindelige spørgsmål om CO2-lasere.

Ofte stillede spørgsmål om CO2-lasere

Kan en CO2-laser gravere metal, selvom den ikke kan skære i det?

Ikke på samme måde som den graverer træ eller akryl. En konventionel CO₂-laser kan generelt ikke direkte gravere ubehandlet metal, da overfladen reflekterer en stor del af laserens bølgelængde i stedet for at absorbere den. Den kan dog mærke anodiserede eller belagte metaller ved at fjerne eller ændre overfladelaget, hvilket blotter et kontrasterende lag nedenunder.

Ubehandlet metal kan også mærkes med en CO2-laser, hvis der først påføres en speciel spray, pasta eller tape til metalmærkning. Til direkte og permanent gravering eller mærkning af ubehandlet metal er det generelt den mest egnede løsning at anvende dedikerede lasermarkører baseret på fiberteknologi generelt den mest velegnede løsning, mens det til effektiv metalskæring er bedre at anvende specialiserede metalskæresystemer.

Hvor længe holder et CO₂-laserrør realistisk set ved daglig brug i et værksted?

Det afhænger af rørtypen: Glasrør skal generelt udskiftes hurtigere end RF-metalrør, som er mere holdbare og i nogle tilfælde i stedet kan genopfyldes med gas. Se afsnittet om vedligeholdelse ovenfor for de specifikke timetal og hvad det betyder i praksis.

Er en CO2-laser sikker at bruge derhjemme?

Ja, når den bruges i en lukket maskine med korrekte sikkerhedsafbrydere og tilstrækkelig ventilation. Selve strålen udgør en reel fare for øjne og hud, så et kabinet, der blokerer spredt lys og slukker laseren automatisk, når det åbnes, er afgørende til brug i hjemmet.

Hvad er forskellen mellem en CO2-laser og en diodelaser for en nybegynder?

En CO₂-laser bruger en gasblanding som lyskilde og tilbyder generelt større skæreevne og bredere materialekompatibilitet, mens en diodelaser bruger en lille halvlederchip og typisk er mere kompakt og prisvenlig, men mindre kraftfuld.
