Mi az a CO₂-lézer, és hogyan működik a CO₂-lézertechnológia?

Mi az a CO2-lézer?

A CO2-lézer egy olyan lézertípus, amely szén-dioxid, nitrogén és hélium gázok keverékét használja fel ahhoz, hogy olyan erős fénysugarat hozzon létre, amely képes olyan anyagok vágására vagy gravírozására, mint a fa, az akril és a bőr. Ezez a vágó- és gravírozógépekhez rendelkezésre álló számos lézertípus egyike, amelyek mindegyike egy-egy különböző fénykeltő anyagra épül.

Ha még nem ismeri a lézerek általános működési elvét, a Mi az a lézer és hogyan működik? című cikkünk először az alapvető fizikai elveket tárgyalja – ez a cikk onnan folytatja, és kifejezetten a CO₂-típusra összpontosít.

Lényegében egy CO2-lézer egy sugárnyalábot – egy szorosan fókuszált fényáramot – hoz létre egy csőbe zárt gázkeverék gerjesztésével. Ez a gázkeverék adja ennek a lézertípusnak a nevét és a sajátos képességeit, amelyeket a következő szakasz részletesen elmagyaráz.

Ez az útmutató bemutatja, miért adja a gázkeverék a nevét ennek a lézernek, mely fizikai alkatrészek hoznak létre a sugárnyalábot, hogyan keletkezik és erősödik az a sugárnyaláb lépésről lépésre, valamint mi határozza meg, hogy milyen anyagokat tud valójában vágni vagy gravírozni – mindazt, ami szükséges ahhoz, hogy ne csak megértsük, mit csinál a CO2-lézer, hanem azt is, hogy miért működik úgy, ahogy.

Miért hívják „CO2” lézernek hívják?

A név közvetlenül a szén-dioxidból (CO2) származik, azaz abból a gázból, amely a lézerfény tényleges előállításáért felelős. A cső belsejében a CO2-t nitrogénnel és héliummal keverik – mindegyik gáz külön szerepet játszik, és a keveréket egészében gyakran a lézer erősítő közegének (vagy lézerközegnek) nevezik: ez az az anyag, amely a bevitt energiát fénygé alakítja át. Minden lézernek szüksége van egy ilyenre; egy CO2-lézerben ez az anyag maga a gázkeverék.

• A szén-dioxid (CO2) az a gáz, amely ténylegesen kibocsátja a fényt.
• A nitrogén (N2) segít az energiát hatékonyabban eljuttatni a CO2-molekulákba, így erősítve a folyamatot.
• A hélium (He) segít a gázkeveréknek lehűlni és az energiaimpulzusok között gyorsabban visszaállni, így biztosítva a sugár állandóságát.

Ez eltér a többi lézertípustól, amellyel találkozhat: ellentétben az üvegszálat használó szálas lézerekkel vagy a félvezető chipeket használó diódalézerekkel, a CO2-lézer gázt használ fénykibocsátó anyagként. A A lézergépekben használt 4 fő lézertípus című útmutatónk mindet egymás mellett hasonlítja össze.

Az első lépés annak megismerése, hogy mi található a gázkeverékben. Ezután nézzük meg azokat a géprészeket, amelyek ezt a gázt működő lézersugárrá alakítják.

A CO₂-lézer építőelemei (mi van a gép belsejében)

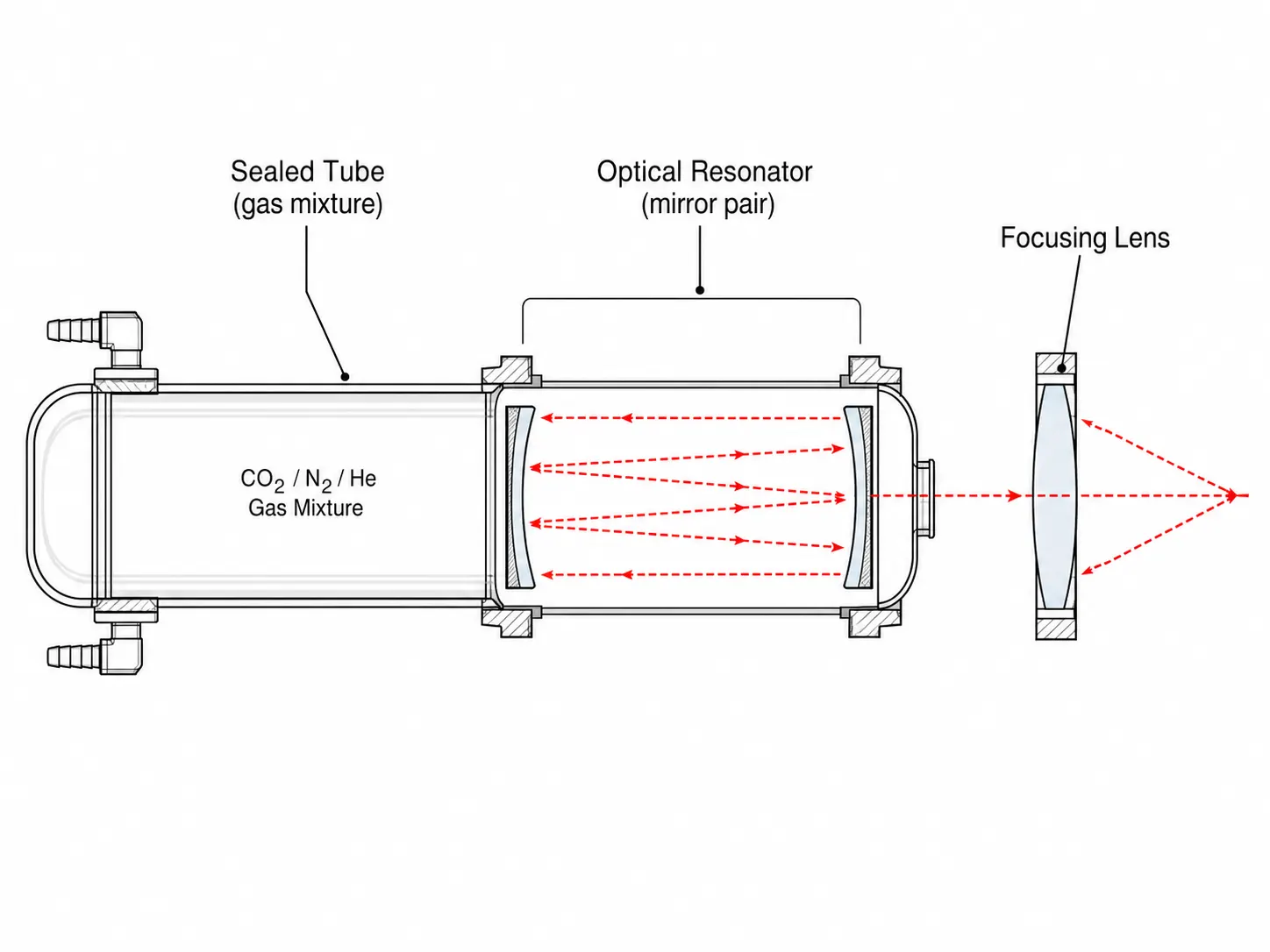

A CO2-lézerforrás három fő fizikai alkatrészből áll, és ha megértjük, hogy melyik mit csinál, a következő szakaszban bemutatott lépésről lépésre haladó folyamatot sokkal könnyebb követni.

• Zárt cső – ez tartalmazza a gázkeveréket, és itt keletkezik valójában a fény.
• Tükrök, amelyek az úgynevezett optikai rezonátort (vagy rezonáns üreget) alkotják – egymással szemben elhelyezett tükörpár, amely úgy van elrendezve, hogy a fény folyamatosan visszapattanjon közöttük, és minden áthaladáskor erősebbé váljon. Képzelje el úgy, mint egy visszhangkamrát, csak hang helyett fény számára.
• Fókuszáló lencse – a csőből kilépő sugárnyalábot fogja fel, és az anyagon egy apró, nagy teljesítményű pontra összpontosítja, hasonlóan ahhoz, ahogyan egy nagyító a napfényt egy kicsi, forró pontra összpontosítja.

Ezeket az alkatrészeket szem előtt tartva íme, mi történik valójában a cső belsejében, lépésről lépésre, a gép bekapcsolásától kezdve egészen addig, amíg a sugár készen áll a vágásra.

Mi történik a lézercső belsejében? (Lépésről lépésre)

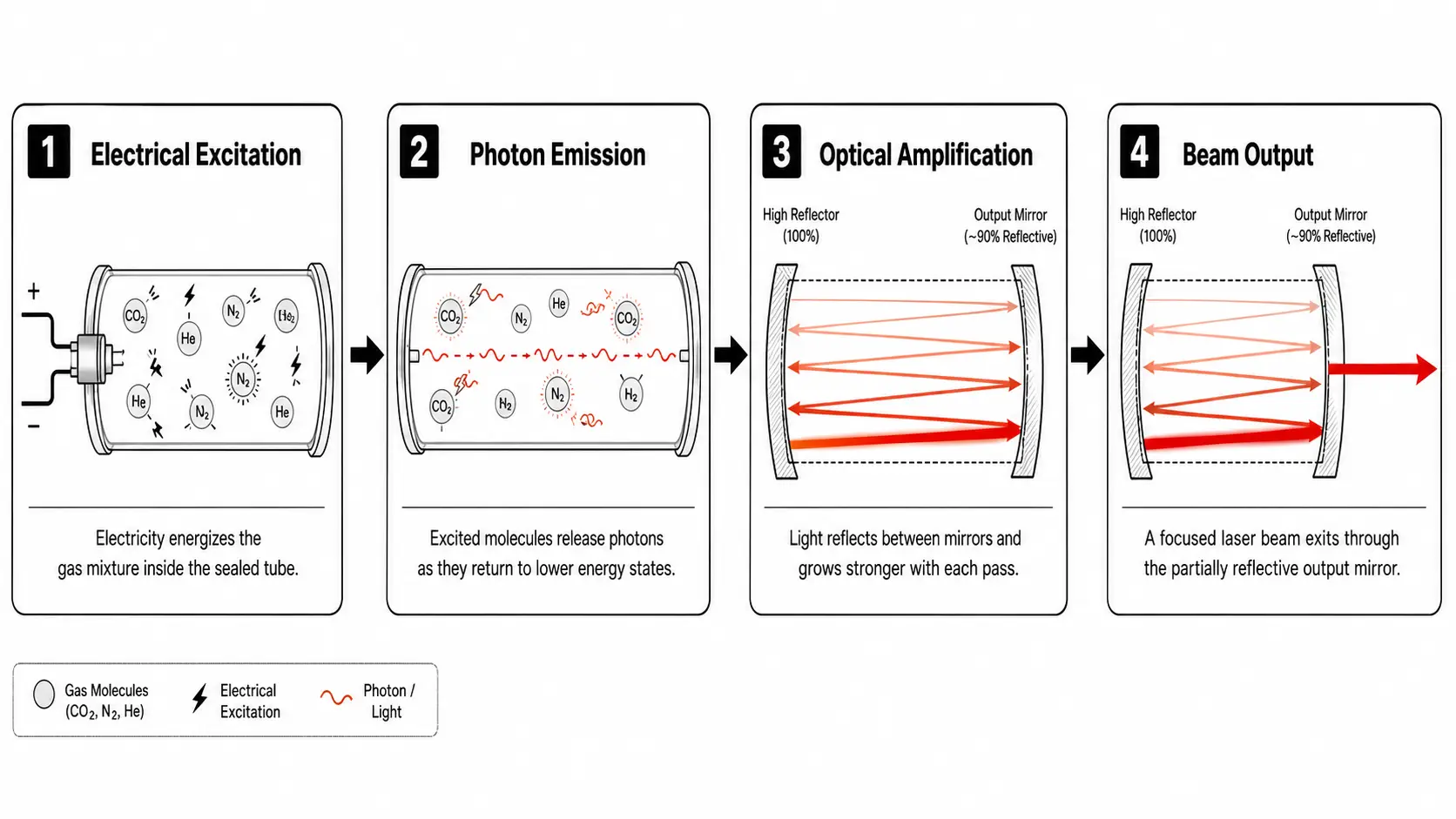

A működőképes sugár előállítása négy egymást követő szakaszra bontható: a gáz energiával való ellátása, a fény kibocsátása, a fény erősítése a tükrök között, valamint a kész sugár kiengedése. Minden szakasz az előzőtől függ – ha bármelyik szakaszt kihagyjuk, a cső egyáltalán nem állít elő használható sugárzást.

1. lépés: Az energia bejut a gázba

Elektromosságot vezetnek a lezárt csőbe. Pontosabban: egy elektromos kisülés halad át a gázkeveréken, gerjesztve a gázmolekulákat – így azok extra energiát kapnak. Amikor egy molekula ilyen értelemben „gerjesztetté” válik, energiát vesz fel, és egy magasabb energiájú, aktívabb állapotba ugrik, hasonlóan ahhoz, ahogyan egy ember is energiát kap, miután kávét ivott. Ez az állapot nem tart sokáig: a molekula rövid időn belül újra kibocsátja az energiát.

2. lépés: A gáz fényt (fotonokat) bocsát ki

Ahogy a gerjesztett gázmolekulák visszatérnek alapállapotukba, apró fényrészecskéket, úgynevezett fotonokat bocsátanak ki – ezek a fény legkisebb lehetséges egységei. Ez a fénykibocsátás hozza létre valójában a lézersugarat. Ez ugyanaz az alapvető folyamat, amelyet a „Mi az a lézer és hogyan működik?” című cikkünkben is tárgyaltunk (ez az úgynevezett kényszerkibocsátás), csak itt kifejezetten gázközegekre vonatkozik.

3. lépés: A tükrök visszaverik és erősítik a fényt

Ez a fény a korábban leírt optikai rezonátor két tükre között oda-vissza verődik, és minden alkalommal erősebbé válik, amikor áthalad a gázon. Minden áthaladás során további fotonok csatlakoznak, amelyek ugyanabba az irányba haladnak és egymással szinkronban vannak, így sokkal erősebb, koncentráltabb sugárnyalábot hoznak létre, mint amit egyetlen áthaladás eredményezhetne – ez ugyanaz a visszhangkamra-hatás, amelyet az előző szakaszban bemutattunk, és amely most a sugárnyaláb erősítésének tényleges munkáját végzi.

4. lépés: A sugárnyaláb egy speciális tükörön keresztül lép ki

Amint a fény elég erős lesz, egy része kijut az egyik tükörön keresztül – egy kimeneti csatolón keresztül, amely egy részlegesen fényvisszaverő tükör, amely lehetővé teszi a kész sugárnyalábnak, hogy elhagyja a csövet, miközben egy részét visszaveri a folyamat fenntartása érdekében. Ez folyamatosan és rendkívül gyorsan történik, ezért tűnik úgy, hogy a lézer azonnal bekapcsol, ahelyett, hogy láthatóan „bemelegedne”.

Ekkor a sugár már elhagyta a csövet – de még nem áll készen semmilyen anyag vágására. Íme, mi történik az anyag felé vezető útján.

Hogyan éri el és vágja (vagy gravírozza) a sugár az anyagot

A cső elhagyása csupán a sugár első lépése a hasznos munka felé; az, ami a cső és az anyag felülete között történik, határozza meg, hogy a sugár képes-e tiszta vágásra, pontos gravírozásra, vagy egyikre sem.

A gép belsejében – nem csupán a csőben – a sugárnyaláb gyakran egy sor további tükörön halad át, amelyek a vágófej felé irányítják. Ez az útvonaltervezés az egyik oka annak, hogy a tükrök beállítása fontos a gép folyamatos karbantartása szempontjából; erre a témára később, a cikkben részletesebben is kitérünk. A fókuszáló lencse ezután a sugárnyalábot gyakran egy milliméternél is kisebb pontra összpontosítja, ami elegendő energiasűrűséget – vagyis a sugárnyaláb energiájának egy kis területre való koncentrációját – eredményez ahhoz, hogy az anyagot megolvasztja, elpárologtassa vagy átégesse. Végül is az energiasűrűség, és nem csupán a nyers teljesítmény határozza meg a vágási képességet.

A vágás és a gravírozás közötti különbség a mélységben rejlik: a vágás azt jelenti, hogy a sugár teljesen áthatol az anyag vastagságán, míg a gravírozás esetén a sugár csak a felületi réteget érinti, eltávolítva vagy elszínezve az anyagot anélkül, hogy teljesen áthatolna rajta. A keletkező vágási vonal szélességét néha vágási résnek nevezik.

A fókuszálás határozza meg, hová irányul az energia – de mi határozza meg, hogy az energia valójában mennyire hatékonyan vágja vagy gravírozza egy adott anyagot? Ez a hullámhosszra vezethető vissza.

Miért működnek olyan jól a CO2-lézerek fán, akrilon és más szerves anyagokon?

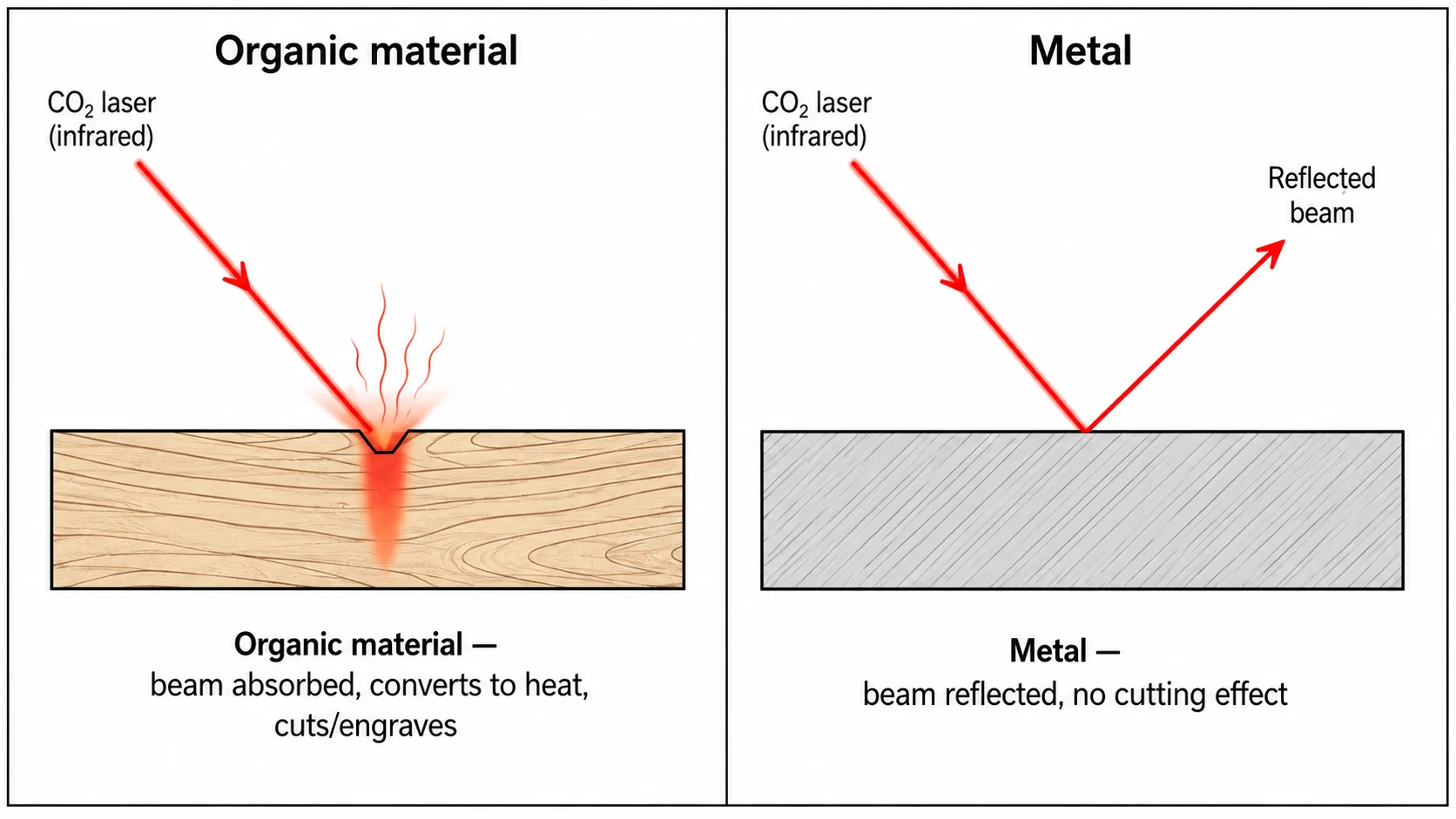

A CO2-lézer hatékonysága a szerves anyagokon – és hatástalansága a fémeken – a fényének egyetlen fizikai tulajdonságára vezethető vissza: a hullámhosszra.

A hullámhossz a fénysugárban lévő egyes hullámok közötti távolság. A fény hullámokban terjed, és a különböző hullámhosszak eltérő módon hatnak a különböző anyagokra, nagyjából ugyanúgy, ahogy a különböző rádiófrekvenciák különböző állomásokat közvetítenek. A CO2-lézer infravörös fényt bocsát ki, amelynek hullámhossza körülbelül 10,6 mikrométer, az Egyesült Államok Nemzeti Szabványügyi és Technológiai Intézete (NIST) szerint, ami a infravörös tartományba esik – ez olyan fény, amelynek hullámhossza hosszabb, mint amit az emberi szem érzékelni tud. Láthatatlan, de mégis valódi fény, amely valódi energiát hordoz.

A szerves anyagok – fa, akril, bőr, szövet, papír – olyan molekulaszerkezettel rendelkeznek, amely hatékonyan elnyeli ezt a bizonyos hullámhosszt. Az abszorpció azt jelenti, hogy az anyag „elkapja” a fényenergiát, és azt közvetlenül a felületen hővé alakítja át, ami lehetővé teszi a vágást és a gravírozást. A fémek ezzel szemben nagyrészt visszaverik ezt a hullámhosszt, ahelyett, hogy elnyelnék – a fény nagy energiaveszteség nélkül pattan vissza –, ezért a tipikus műhelyi teljesítményszintű CO2-lézerek nem képesek hatékonyan vágni a fémet. A 9. szakasz részletesebben tárgyalja ezt a korlátozást.

Egy egyszerű összehasonlítás: egy sötét színű ing felmelegszik a napfényben, mert elnyeli a fényenergiát, míg egy tükör vagy fényes fémfelület hűvösebb marad, mert visszatükrözi a fényt. Ugyanez az alapelv magyarázza, miért melegíti fel a CO2-fény a szerves anyagokat, de visszapattan a fémről.

Ez a hullámhossz-viselkedés magyarázza azt is, miért fontos a lézercső fizikai kialakítása – a különböző csőtípusok befolyásolják, hogy a sugár idővel mennyire marad állandó és erős.

Kétféle CO2-lézercső: üveg vs. RF

A piacon található szinte minden CO2-lézer a két csőtípus egyikét használja, és a választás olyan módon befolyásolja az élettartamot, a pontosságot és a költségeket, amely messze túlmutat a már tárgyalt fizikai jellemzőkön.

RF a rádiófrekvencia rövidítése – ez a gáz gerjesztésének egy olyan módja, amely közvetlen elektromos áram helyett rádióhullám-energiát használ. Ez a fenti csőfolyamat 1. lépésében leírt alapvető feladat kifinomultabb végrehajtási módja, ezért az RF-csövek általában pontosabb, egyenletesebb sugárnyalábot állítanak elő.

A különbséget a következő gyakorlati példával lehet szemléltetni: az üvegcső olyan, mint egy villanykörte, amely idővel kiég, és teljes cserére szorul, míg az RF-cső inkább egy újratölthető, hosszabb élettartamú alkatrész, amelynek karbantartási igényei eltérőek.

A cső típusa a teljesítmény egyik tényezője – de a mindennapi használat során a CO₂-lézer vágási vagy gravírozási teljesítményét valójában három, egymással együttműködő beállítás határozza meg.

Mi határozza meg a vágási és gravírozási teljesítményt?

Három állítható beállítás – a teljesítmény, a sebesség és a fókusz – együttesen határozza meg, hogy egy CO2-lézer hogyan teljesít egy adott anyagon, és egyik sem ad teljes képet önmagában.

• A teljesítmény, amelyet wattban mérnek (minél nagyobb a teljesítmény, általában annál több energiát tud a lézer leadni), határozza meg, mennyi energia áll rendelkezésre.
• A sebesség határozza meg, hogy a sugár mennyi ideig marad egy adott ponton, miközben az anyag felületén halad.
• A fókusz határozza meg, hogy az energia mennyire koncentrált, amikor eléri a felületet – ugyanaz az elv, mint a korábban említett nagyító-hasonlatban.

Egy nagy teljesítményű, de rosszul fókuszált lézer rosszabb teljesítményt nyújthat, mint egy alacsonyabb teljesítményű, de megfelelően fókuszált lézer, mert a vágást valójában az energiasűrűség végzi, nem pedig a nyers teljesítmény.

Ezeket a három beállítást általában együtt szabályozzák egy adott anyag és vastagság esetében – ez a téma annyira részletes, hogy megérdemel egy saját, erre a témára szentelt útmutatót, amely hamarosan megjelenik a CO2-lézeres vágási paraméterek beállításáról.

A teljesítményt, a sebességet és a fókuszt szem előtt tartva a következő természetes kérdés az: mely anyagok reagálnak jól a CO2-lézerre – és melyek nem?

Mely anyagok működnek jól a CO2-lézerrel (és melyek nem)

A korábban ismertetett abszorpciós viselkedés alapján a CO2-lézerek jól teljesítenek szerves anyagoknál, míg fémeknél gyengén – és érdemes ismerni a kivételeket, mielőtt megtervezne egy projektet.

A CO₂-lézer üveget, követ és kerámiát is, de csak gravírozási módban, vágás nélkül. Ezek az anyagok nem szívják magukba a sugárzást és nem olvadnak úgy, mint a szerves anyagok; ehelyett a sugár az anyagba való behatolás nélkül felületi matt vagy maratott hatást hoz létre, így a CO₂-lézer nem képes átvágni őket.

Most, hogy már világos, mit tud és mit nem tud feldolgozni egy CO₂-lézer, nézzük meg, hol alkalmazzák valójában ezt a technológiát a gyakorlatban.

Hol alkalmazzák a CO₂-lézertechnológiát

Néhány konkrét példa segítségével könnyebben elképzelhető, hogyan jelenik meg ez a technológia a műhelyasztalon kívül:

• Cégtáblák és reklámok – akrilbetűk vágása és névtáblák gravírozása üzletek homlokzatára és irodákba.
• Faipar és bútorok – precíz rétegelt lemez alkatrészek vágása, valamint díszítő panelek vagy intarziák gravírozása.
• Bőráruk – személyre szabott monogramok gravírozása pénztárcákra, táskákra vagy övekre, valamint bőrfoltok vágása.
• Divat és textil – szövetminták vágása tiszta, lezárt élekkel, amelyek nem foszlanak.
• Ajándékok és kisvállalkozói termékek – személyre szabott ajándékok, például képkeretek, poháralátétek vagy dísztárgyak gravírozása kis tételben gyártók és online eladók számára.

Miután tisztázódott, hol használják a CO₂-lézereket, érdemes egy lépést hátralépni, hogy összefoglaljuk, miben tűnik ki igazán ez a technológia – és hol vannak a határai.

A CO2-lézertechnológia erősségei és korlátai

A technológia megértése az első lépés. Ha konkrétan egy CO2-lézergépet – hogy milyen anyagból készül, és mire használják valójában egy műhelyben vagy vállalkozásban –, olvassa el a „Mi az a CO2-lézeres vágó- és gravírozógép: hogyan működik és mire használják?” című cikket. Az alábbi szakaszok néhány gyakorlati, tulajdonosok számára fontos alapvető tudnivalót ismertetnek, mielőtt belevágna.

Karbantartás és a CO₂-lézerforrás gyakorlati élettartama

A CO₂-lézer birtoklása magában foglalja egy rövid lista ismétlődő karbantartási feladatok elvégzését, valamint a cső karbantartási igényének reális felmérését.

A rutin karbantartás az optikai útvonalra összpontosul: a tükröket rendszeresen be kell állítani és megtisztítani, mivel a por vagy a rossz beállítás csökkenti a sugár erősségét és a vágás minőségét, és ugyanezen okból a fókuszáló lencsét is rendszeresen meg kell tisztítani. A gyakorlatban ez azt jelenti, hogy a korábban tárgyalt csőélettartamok eltérő felhasználói tapasztalatokat eredményeznek. Az élettartam a cső típusától, a gyártótól, az üzemi teljesítménytől és a hűtési körülményektől függ. Például a Wattsan egyes gépeiben használt üveg CO2-csövek esetében akár 10 000 órás élettartamot is megad (például Wattsan 1610 PRO) esetében legfeljebb 10 000 órás élettartamot, RF CO₂-forrásai esetében pedig legfeljebb 40 000 órás élettartamot ad meg.

Még egy gyakorlati szempont, amelyet minden tulajdonosnak érdemes megértenie a CO₂-lézer használata előtt: a biztonság.

A CO₂-lézer biztonságának alapjai

A lézerfény – beleértve a CO2-lézer által kibocsátott láthatatlan infravörös fényt is – valódi energiát és valódi kockázatot hordoz, ezért az alapvető biztonsági tudatosság még a hobbiszerű használat esetén is fontos.

A CO2-lézerekkel kapcsolatos néhány gyakori kérdésre adott gyors válaszokat lásd alább.

Gyakran feltett kérdések a CO2-lézerről

Képes-e a CO2-lézer fémet gravírozni, még akkor is, ha nem tudja vágni?

Nem ugyanúgy, ahogy a fát vagy az akrilt. A hagyományos CO₂-lézer általában nem képes közvetlenül nyersfémet gravírozni, mert a felület a lézer hullámhosszának nagy részét visszatükrözi, ahelyett, hogy elnyelné. Azonban eloxált vagy bevonatos fémeket jelölhet úgy, hogy eltávolítja vagy megváltoztatja a felületi réteget, így felfedve az alatta lévő kontrasztos réteget.

A csupasz fémet is lehet CO2-lézerrel jelölni, ha előbb speciális fémjelölő spray-t, pasztát vagy szalagot viszünk fel rá. A csupasz fém közvetlen és tartós gravírozásához vagy jelöléséhez általában a száloptikán alapuló, erre a célra kifejlesztett lézeres jelölők használata a megfelelőbb megoldás, míg a hatékony fémvágáshoz célszerűbb speciális fémvágó rendszerekre támaszkodni.

Mennyi ideig tart reálisan egy CO2-lézercső napi műhelyi használat mellett?

Ez a cső típusától függ: az üvegcsöveket általában hamarabb kell cserélni, mint az RF fémcsöveket, amelyek tartósabbak, és esetenként a gázuk utántöltése is lehetséges. A konkrét üzemidő-tartományokról és azok gyakorlati jelentéséről lásd a fenti „Karbantartás” című részt.

Biztonságos-e otthon használni a CO2-lézert?

Igen, ha zárt gépen használják, megfelelő biztonsági reteszekkel és megfelelő szellőzéssel. Maga a sugár valódi veszélyt jelent a szemre és a bőrre, ezért otthoni használathoz elengedhetetlen egy olyan burkolat, amely blokkolja a szórt fényt, és a burkolat kinyitásakor automatikusan kikapcsolja a lézert.

Mi a különbség a CO2-lézer és a diódalézer között egy kezdő számára?

A CO2-lézer gázkeveréket használ fényforrásként, és általában nagyobb vágási teljesítményt és szélesebb körű anyagkompatibilitást kínál, míg a diódalézer egy kis félvezető chipet használ, és jellemzően kompaktabb és megfizethetőbb, de kevésbé nagy teljesítményű.
