Fiber Metal vágógép WATTSAN 2060 HARD ULTRA

Munkaterület:: 2000x4000/2000x6000/2000x8500 mm
Lézer teljesítmény:: 20000-120000 W
Max. mozgási sebesség:: 100/120 m/min

Minden jellemző

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– vágás

Szénacél
Rozsdamentes acél
Galvanizált acél
Alumínium
Réz
Sárgaréz
Titán

Állítsa be a vágási folyamatot a gyártáshoz

A CYPCUT szoftver egyszerű, felhasználó-orientált vezérlőkkel rendelkezik. A megvalósított funkciók nagymértékben leegyszerűsítik és optimalizálják a vágási folyamatot.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

A FLYCUT technológia lehetővé teszi a legrövidebb és leghatékonyabb vágási pálya meghatározását, ami lehetővé teszi a kerek és téglalap alakú lyukak gyors vágását akár 1 mm vastagságú fémlemezben. Ebben az esetben a lézerfej felemelés és leengedés nélkül működik, ami nagy munkasebességet biztosít és gázt takarít meg. Ez a mód akkor megfelelő, ha szellőzőrendszereket gyárt.
Megakadályozza a sarkok megolvadását, és javítja a gyártott termékek minőségét, mivel a lézerfej minden sarkon hurkol, és nem áll meg. A kapott sarkok tiszták és egyenletesek. A RINGCUT funkció vastagabb anyagok megmunkálására vagy több sarkú termékek vágására alkalmas, ahol fontos a pontosság, pl. fogaskerekek, monogramok, ajándéktárgyak stb.
A reklámtermékek gyártására alkalmas lapon lévő alkatrészek elrendezésének professzionális optimalizálása. A NESTING funkció lehetővé teszi az alkatrészek minél hatékonyabb és egymáshoz minél közelebbi elrendezését a lapon, hogy ne legyenek hézagok. Ez lehetővé teszi az anyagmegtakarítást.
Lehetővé teszi a lap helyzetének pontos meghatározását a munkaterületen három referenciapont segítségével. Csak az anyagot kell a munkaterületre helyezni, a programban megadni a méreteit, és a gép mindent elvégzi magától. Nem kell az anyagot tökéletesen az asztalra helyezni.
A mikroillesztések beillesztésére szolgál a megmunkálási útvonalba, hogy az alkatrészek ne landoljanak az oldalán. Ebben az esetben a vágás után könnyen eltávolíthatóak az alkatrészek. Ez megóvja a munkafejet attól, hogy működés közben az alkatrészekkel ütközzön. Ez a funkció lehetővé teszi a promóciós és ajándéktárgyakhoz szükséges kis alkatrészek gyártását anélkül, hogy azok elvesznének a munkaterületen.
Ez a mód lehetővé teszi az egymáshoz közeli vonalak összekapcsolását, azaz összekapcsolását úgy, hogy a lézerfej ne vágjon egy helyen. Ez a funkció nagymértékben javítja a teljesítményt és csökkenti a működési időt. Ez a funkció tömeggyártásra alkalmas, például munkadarabok, promóciós és ajándéktárgyak stb. gyártása során.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

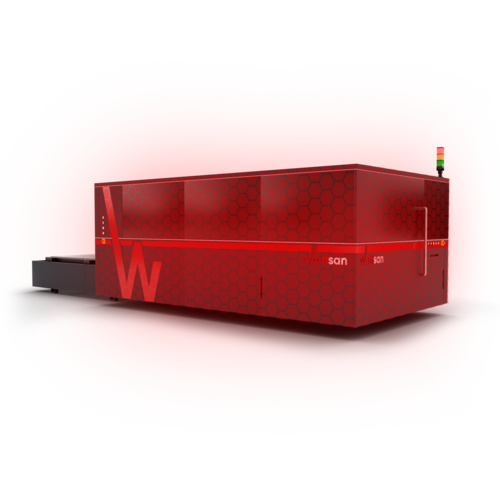

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

E-sorozat

Egy darabból álló, elektromosan hegesztett vázzal és extrudált típusú portállal van felszerelve a nagy gyorsulásokhoz. Alkalmas hengerelt fém vágására.

6-8 mm

Vázvastagság

80 m/min

Menetsebesség

Alumínium

A portál anyaga

1,5 kW

Lézer teljesítmény
S-sorozat

Az S-sorozatú portál titánbordákkal megerősített. Tökéletes a nagy gyártási mennyiségek megmunkálásához.

10-12 mm

Vázvastagság

120 m/min

Menetsebesség

Alumínium + titán

A portál anyaga

6 kW-ig

Lézer teljesítmény
Kemény változat

A kemény változat három rétegű hővédelemmel rendelkezik. Maximális sebességgel és nagy termelési volumenű munkához tervezték.

>16 mm

Vázvastagság

Legfeljebb 210 m/min

Menetsebesség

Alumínium + titán

A portál anyaga

20 kW-ig

Lézer teljesítmény

Összehasonlító táblázat

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Sebesség (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
sárgaréz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Sebesség (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

A csúcstechnológiás berendezések és az ellenőrzött pontosság garantált

Védőborító

Ez védi a MITSUBISHI szervomotorokat, a SHIMPO bolygóműves sebességváltókat és a HIWIN vezetősíneket a külső hatásoktól.
Védőburkolat lézerfej

Ez védi a lézerfej fő alkatrészeit.
Sín vezetékekkel

A busz lehetővé teszi a portál mozgatásához szükséges elektromos kábelek tárolását.
Védőlánc üvegszálhoz

A lánc védi az optikai kábelt és a lézerfej vezetékeit.
Nyomásérzékelő

Ez vezérli és szabályozza a lézerfej gáznyomását.
HIWIN csapágyak

A lézerfejet Hiwin csapágyak mozgatják. Ez zökkenőmentes futást, nagy teherbírást és alacsony zajszintet biztosít.
MITSUBISHI szervomotorok

A MITSUBISHI szervomotorok kisebb méretekkel, dupla élettartammal, minimális rezgéssel, akár 2G sebességgel, könnyű cserével és karbantartással rendelkeznek.
SHIMPO bolygóműves hajtóművek

SHIMPO planetary gearboxes convert the torque from the servo motor and transmit it to the skew gear which drives the gantry and helps it move smoothly.
HIWIN-útmutatók

A HIWIN vezetők nagy pontossággal és megbízhatósággal, alacsony súrlódással és egyszerű telepítéssel rendelkeznek. A "megbízhatóság" szinonimái. A sínvezetőket szakértő felügyelete mellett kell a vázra felszerelni.
LEAN spirális állványok

Segítse a gépet, hogy a kívánt sebességgel elviselje a terhelést, és biztosítsa a zökkenőmentes portálmozgást. A spirális állványokat szakértői felügyelet mellett kell felszerelni a keretre!

Vásárlási eljárás

Berendezés kiválasztása

Segítünk az Ön igényeinek megfelelő gép kiválasztásában
Számla küldése

A gép teljes készletében és a számla elküldésében megállapodunk a berendezés végső költségével.
Fizetés

Teljesen, ha a gép raktáron van. 50% előre 50% szállításkor, ha a gép nincs raktáron.
Ellenőrizzük a gépet

A 3 lépéses minőségellenőrzés: a Wattsan gyárban, a hollandiai raktárunkban, kiszállítás előtt.
Szállítás vagy átvétel

Vagy egy szállító cég, vagy Ön veszi fel a gépet a raktárunkból.
Indítóberendezés

Azért vagyunk itt, hogy segítsünk, amikor segítségre van szüksége.

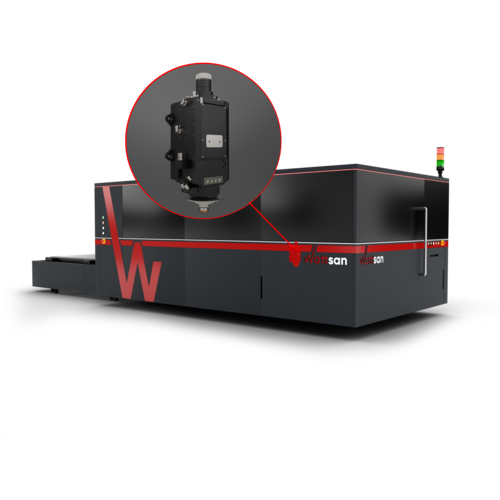

Lézerfej a feladatokhoz

A Wattsan fémvágók olyan népszerű gyártók lézerfejeivel vannak felszerelve, mint a Raytools, BOCI és Precitec.

1. QBH csatlakozó

  Ez az összeköttetés az optikai kábel és a lézerfej között. Megakadályozza a sugárvisszatérést, így védi a lézerforrást.
2. Kollimátor modul

  A lézersugár szűkítésére és beállítására szolgál. Alkalmassá teszi a lézersugarat a fókuszáló modulba történő továbbításra. Évente legfeljebb egyszer kell kicserélni.
1. Fókuszáló modul pozícióvezérlővel

  Dinamikusan beállítja a fókusztávolságot működés közben a mély és minőségi vágások biztosítása érdekében.
2. Védőszemüveg

  A védőszemüvegek megvédik a drága fókuszáló optikát a portól, szennyeződéstől és szikrázástól. A felső üveget ritkán cserélik. Az alsó védőüveg a fő fogyóeszköz.
3. Indukciós érzékelő

  Fenntartja a megfelelő fúvókamagasságot az anyag felett, ami az anyag görbületétől függetlenül biztosítja az egyenletes vágást.
1. Kerámia fúvóka adapter

  Megvédi a vágófejet a lézervágás során keletkező hőtől.
2. Fúvóka

  Biztosítja a gázsugár és a lézersugár összehangolását a jobb vágás érdekében.

Lelkes bloggerek tapasztalatai

Rendkívül elégedett vagyok a készülékkel! Erőteljes, megerősített váza csökkenti az imbolygást, ami tökéletes a nagy sebességű gravírozáshoz. Akrilüveghez használtam, és az eredmények nagyon jól néznek ki.

Heinrich Schüür
Nagyszerű lézergravírozó, amely erőfeszítés nélkül képes jelentős vastagságú fát vágni. Gravírozásra és vágásra is használtam, és a gép csodálatosan működött.

Il Makerstauratore
Ez a lézergravírozó minden gond nélkül tud gravírozni. Milyen gyorsan és egyszerűen képes testre szabni a termékeket!

Riccardo Muscarella
A gép tökéletesen sík felületű. Ez megkönnyíti számomra az ismétlődő munkát!

Matteo Moras
Nagyszerű munkát végeztek egy órán belül. Köszönhetően a lézeres CO2 gép sebességének.

Roberto D'Adago
Ez a modell nagyszerű, és a lézeres pontosság őrületes, éles, mint a borotva!

Roger Jungo

Munkaterület:: 2000x4000/2000x6000/2000x8500 mm

Keret:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Szekrény típusú védelem:: Yes

Lézeres típus:: Raycus/IPG

Lézeres fej:: BOCI BLT 6

Lézer teljesítmény:: 20000-120000 W

Az XY tengely felépítése:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

A Z tengely felépítése:: HIWIN Guides 20 mm / Ball Screws 25 mm

Magasságérzékelő:: Automatic capacitive

Zsírrendszer:: Automatic centralized, semi-automatic

Max. mozgási sebesség:: 100/120 m/min

Max. munkasebességet:: Depends on the material

Kiegészítő gáz:: air, argon, nitrogen, Oxygen

Helyreállítási pontosság:: ±0.02 mm

Z Motorteljesítmény W:: 750 W

XY Motor teljesítmény:: 1300/3000 W

Erőteljes elektromosság:: Siemens

Magasságszabályozó rendszer:: BCS100

Szoftver:: FSCUT 8000

A végérzékelők típusa:: Inductive

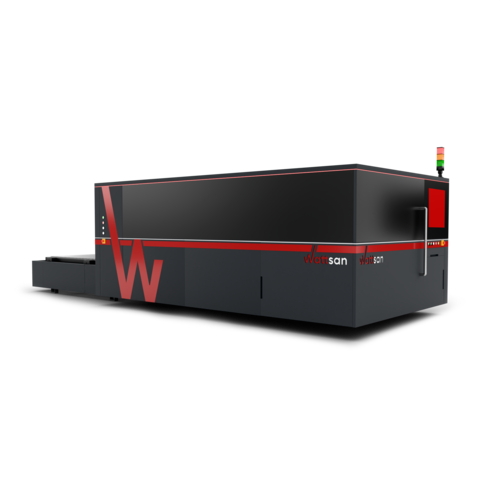

Vezérlő rendszer:: EtherCAT BUS FSCUT8000C

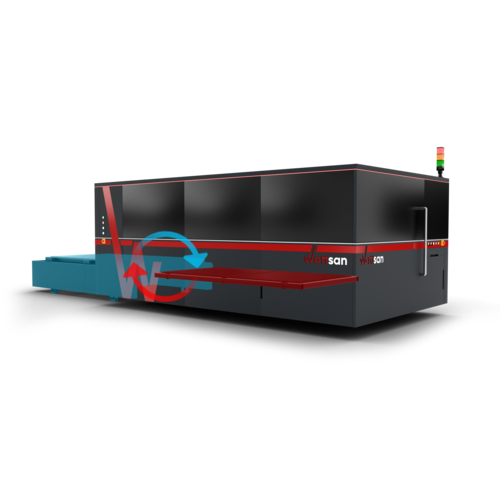

A munkaasztalok automatikus cseréje:: Yes

Kérdéseket feltenni

Fémvágásra a száloptikai lézer a legalkalmasabb, de erre a célra egy speciálisan felszerelt, nagy teljesítményű lézercsővel ellátott CO2 lézer is megfelelő lehet. Nem szabad azonban elfelejteni, hogy a CO2 lézerrel történő vágáshoz a fém vastagsága 1,5 mm-re van korlátozva, míg a száloptikai lézer akár 25 mm-re is képes.
Egy órányi lézervágás költsége nem csak a lézergép teljesítményétől és működési sebességétől függ, hanem számos egyéb tényezőtől is, mint például: a gépkezelő szakmai felkészültsége, a bérbeadás költsége gyártóhelyiség, az áram költsége és fogyasztása, magának az anyagnak a költsége, a selejt mennyisége és a gép leállási ideje, és még sok más. Ahhoz, hogy egyértelmű választ adhassunk az egy óra lézervágás költségére vonatkozó kérdésre, ezeket a paramétereket figyelembe kell venni.
A fémfelületre fókuszált lézersugarat visznek fel, aminek következtében az megolvad, az olvadt anyagot egy segédgáz segítségével kifújják a vágási zónából.
A lézersugárzó teljesítménye a feldolgozandó anyag vastagságától és a kívánt feldolgozási sebességtől függ. Például egy 1 kW-os emitter 1 mm vastag rozsdamentes acélt 13 m/perc sebességgel, egy 3 kW-os emitter pedig körülbelül 35 m/perc sebességgel vágja le ugyanazt az anyagot. Itt minden a költségvetéstől és a maximális kapacitás kihasználásának célszerűségétől függ. Bár elmondható, hogy a mai versenyhelyzetben nincs értelme 1 kW-nál kisebb teljesítményű lézergépet venni.
