Машина за рязане на метални влакна WATTSAN 2060 HARD ULTRA

Работна среда:: 2000x4000/2000x6000/2000x8500 mm
Лазерна мощност:: 20000-120000 W
Макс. скорост на движението:: 100/120 m/min

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– рязане

Въглеродна стомана
Неръждаема стомана
Поцинкована стомана
Алуминий
Мед
Месинг
Титан

Настройте процеса на рязане за вашето производство

Софтуерът CYPCUT има прости, ориентирани към потребителя контроли. Внедрените функции значително опростяват и оптимизират процеса на рязане.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Технологията FLYCUT ви позволява да определите най-кратката и най-ефективна траектория на рязане, което позволява бързо изрязване на кръгли и правоъгълни отвори в листов материал с дебелина до 1 мм. В този случай лазерната глава работи без повдигане и спускане, което осигурява висока скорост на работа и спестява газ. Този режим е подходящ, ако произвеждате вентилационни системи.
Предотвратява топенето на ъглите и повишава качеството на произвежданите продукти, тъй като лазерната глава зацикля във всеки ъгъл и не спира. Получените ъгли са ясни и равни. Функцията RINGCUT е подходяща за работа с по-дебели материали или за рязане на продукти с множество ъгли, при които прецизността е важна, например зъбни колела, монограми, сувенири и др.
Професионално оптимизиране на разположението на частите върху листа, подходящ за производство на рекламни продукти. Функцията NESTING позволява да разположите частите върху листа възможно най-ефективно и възможно най-близо една до друга, така че да няма пропуски. Това позволява да се пести материал.
Позволява прецизно определяне на позицията на листа в работната зона с помощта на три референтни точки. Можете само да поставите материала в работната зона, да зададете размерите му в програмата и машината ще направи всичко сама. Не е необходимо да поставяте материала идеално върху масата.
Използва се за вмъкване на микросъединители в трасето за обработка, така че детайлите да не се приземяват отстрани. В този случай е лесно да се отстранят частите след рязане. Това спестява на работната глава сблъсък с частите по време на работа. Тази функция позволява да се произвеждат малки части за рекламни и сувенирни продукти, без да се губят в работната зона.
Този режим позволява съединяване на близки една до друга линии, т.е. съединяването им така, че лазерната глава да не реже на едно и също място. Тази функция значително ще подобри производителността и ще намали времето за работа. Тази функция е подходяща за масово производство, например при изработване на детайли, рекламни и сувенирни продукти и др.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

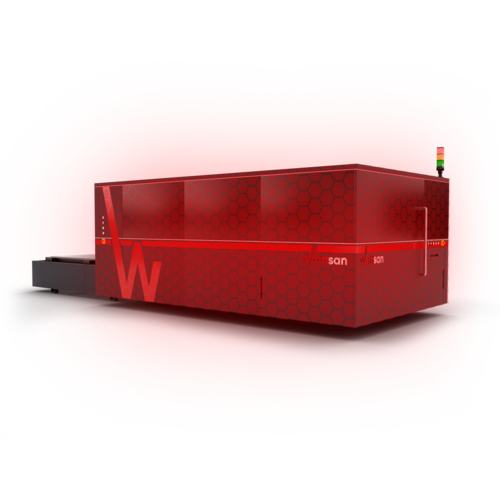

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

Серия E

Оборудван с еднокомпонентна електрозаварена рамка и екструдирана портална конструкция за високи ускорения. Подходящ за рязане на валцуван метал.

6-8 мм

Дебелина на рамката

80 м/мин

Скорост на движение

Алуминий

Материал на портала

До 1,5 kW

Мощност на лазера
Серия S

Порталът от серия S е подсилен с титаниеви ребра. Перфектен за работа с големи обеми продукция.

10-12 мм

Дебелина на рамката

120 m/min

Скорост на движение

Алуминий + титан

Материал на портала

До 6 kW

Мощност на лазера
Версия HARD

Твърдата версия има три слоя термична защита. Предназначена е за работа с максимална скорост и големи обеми на производство.

>16 мм

Дебелина на рамката

До 210 м/мин

Скорост на движение

Алуминий + титан

Материал на портала

До 6 kW

Мощност на лазера

Сравнителна таблица

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Скорост (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Месинг (нитгорен)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Скорост (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Високотехнологичното оборудване и проверената точност са гарантирани

Защитно покритие

Това предпазва сервомоторите MITSUBISHI, планетарните скоростни кутии SHIMPO и водещите релси HIWIN от външни влияния.
Лазерна глава със защитно покритие

Това предпазва основните компоненти на лазерната глава.
Релса с жици

Автобусът ви позволява да съхранявате електрически кабели за движението на портала.
Защитна верига за фибростъкло

Веригата защитава оптичния кабел и проводниците за лазерната глава.
Сензор за налягане

Това контролира и регулира налягането на газа за лазерната глава.
Лагери HIWIN

Лазерната глава се движи от лагери Hiwin. Осигурява плавен ход, висока товароносимост и нисък шум.
Сервомотори MITSUBISHI

Сервомоторите на MITSUBISHI са с по-малки размери, двойно по-дълъг живот, минимални вибрации, предавки до 2G, лесна подмяна и поддръжка.
Планетарни скоростни кутии SHIMPO

Планетарните скоростни кутии SHIMPO преобразуват въртящия момент от серво мотора и го предават на косото зъбно колело, което задвижва портала и му помага да се движи гладко.
Ръководства за HIWIN

Водачите на HIWIN се отличават с висока прецизност и надеждност, ниско триене и лесен монтаж. Те са синоним на "надеждност". Релсовите водачи трябва да се монтират на рамата под експертно наблюдение!
LEAN спирални стелажи

Помогнете на машината да издържи натоварвания при необходимата скорост и осигурете плавно движение на портала. Винтовите стелажи се монтират на рамката под експертен надзор!

Процедура за покупка

Избор на оборудване

Ние ви помагаме да направите своя избор на машина, отговаряща на вашите нужди
Изпращане на фактура

Съгласяваме се за пълния комплект на машината и изпращане на фактура с крайната цена на оборудването.
Плащане

Пълен размер, ако машината е на склад. 50% предварително 50% при доставка, ако машината не е на склад.
Ние проверяваме машината

3-степенният контрол на качеството: във фабриката Wattsan, в нашия склад в Холандия, преди доставката.
Доставка или вземане

Или транспортна компания, или вие вземете машината от нашия склад.
Оборудване за изстрелване

Ние сме тук, за да ви помогнем, когато имате нужда от подкрепа.

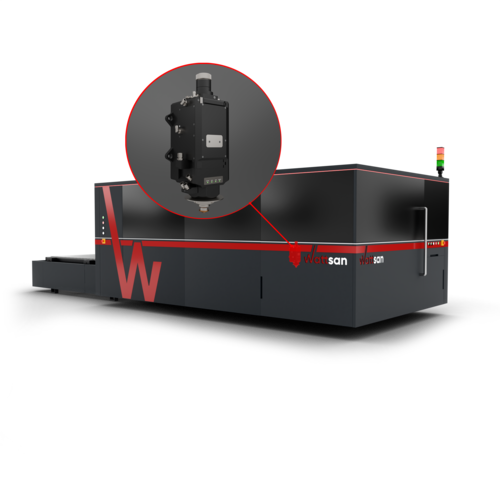

Лазерна глава за вашите задачи

Фрезите за метал Wattsan са оборудвани с лазерни глави от популярни производители като Raytools, BOCI и Precitec.

1. Съединител QBH

  Той е връзката между оптичния кабел и лазерната глава. Тя предотвратява връщането на лъча, като по този начин предпазва лазерния източник.
2. Модул на колиматора

  Използва се за стесняване и регулиране на лазерния лъч. Той прави лазерния лъч подходящ за по-нататъшно предаване към модула за фокусиране. Той не трябва да се сменя повече или по-малко от веднъж годишно.
1. Модул за фокусиране с контролер на позицията

  Динамично регулира фокусното разстояние по време на работа, за да осигури дълбоки и качествени разрези.
2. Защитни очила

  Защитните очила предпазват скъпата оптика за фокусиране от прах, замърсяване и искри. Горното стъкло се сменя рядко. Долното защитно стъкло е основният консуматив.
3. Индукционен сензор

  Той поддържа правилната височина на дюзата над материала, което осигурява стабилно рязане независимо от кривината на материала.
1. Адаптер за керамични дюзи

  Той предпазва режещата глава от топлината, генерирана по време на лазерното рязане.
2. Дюза

  Гарантира, че газовата струя и лазерният лъч са подравнени за по-добро рязане.

Опит от ентусиазирани блогъри

Изключително съм доволен от устройството! Мощната му подсилена рамка намалява клатенето, което е идеално за гравиране при високи скорости. Използвах го за акрилно стъкло и резултатите изглеждат наистина страхотно.

Heinrich Schüür
Чудесен лазерен гравьор, който може да реже значителни дебелини дърво без усилие. Използвах го както за гравиране, така и за рязане, и машината работи чудесно.

Il Makerstauratore
Този лазерен гравьор може да гравира без проблем. Колко бързо и лесно може да персонализирате продукти!

Riccardo Muscarella
Машината има идеално равна повърхност. Това прави повтарящата се работа по-лесна за мен!

Matteo Moras
Страхотна работа, свършена в рамките на един час. Благодарение на скоростта на лазерната CO2 машина.

Roberto D'Adago
Този модел е страхотен, а лазерната прецизност е луда, тя е остра като бръснач!

Roger Jungo

Работна среда:: 2000x4000/2000x6000/2000x8500 mm

Кадър:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Защита тип шкаф:: Yes

Тип лазер:: Raycus/IPG

Лазерна мощност:: 20000-120000 W

Лазерна глава:: BOCI BLT 6

XY Мощност на двигателя:: 1300/3000 W

Структура на оста XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Структура на ос Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Сензор за височина:: Automatic capacitive

Система за гресиране:: Automatic centralized, semi-automatic

Макс. скорост на движението:: 100/120 m/min

Макс. работна скорост:: Depends on the material

Допълнителна газ:: air, argon, nitrogen, Oxygen

Точност на препозициониране:: ±0.02 mm

Z Мощност на двигателя W:: 750 W

Силова електрическа инсталация:: Siemens

Софтуер:: FSCUT 8000

Система за контрол на височината:: BCS100

Тип крайни сензори:: Inductive

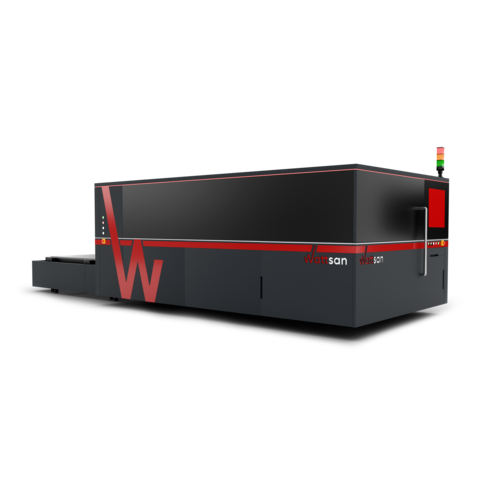

Контролна система:: EtherCAT BUS FSCUT8000C

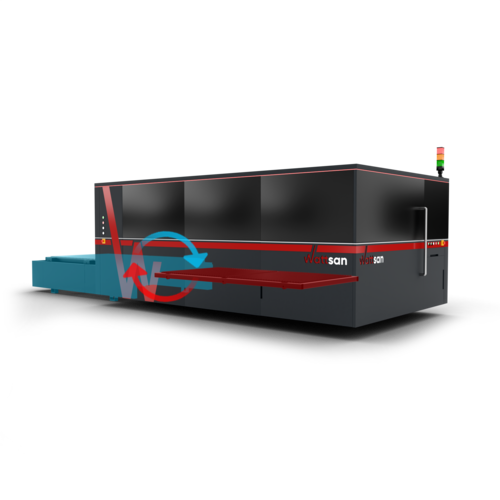

Автоматична смяна на работни маси:: Yes

Задавайте въпроси

Оптичният лазер е най-подходящ за рязане на метал, но специално оборудван CO2 лазер с лазерна тръба с висока мощност също може да бъде подходящ за тази цел. Все пак трябва да се има предвид, че дебелината на метала за рязане с CO2 лазер е ограничена до 1,5 mm, докато оптичният лазер може да реже до 25 mm.
Цената на един час лазерно рязане зависи не само от мощността на лазерната машина и скоростта на нейната работа, но и от редица други фактори като: професионалните умения на оператора на машината, цената за наем на производствено помещение, цената и консумацията на електроенергия, цената на самия материал, количеството скрап и престой на машината и много други. За да се отговори недвусмислено на въпроса за цената на един час лазерно рязане, е необходимо да се вземат предвид всички тези параметри.
Фокусиран лазерен лъч се нанася върху металната повърхност, в резултат на което се стопява, разтопеният материал се издухва от зоната на рязане с помощта на спомагателен газ.
Мощността на лазерния излъчвател зависи от дебелината на обработвания материал и желаната скорост на обработка. Например, емитер с мощност 1 kW ще реже неръждаема стомана с дебелина 1 mm със скорост 13 m/min, а емитер с мощност 3 kW ще реже същия материал със скорост около 35 m/min. Тук всичко зависи от бюджета и целесъобразността за използване на максималния възможен капацитет. Въпреки че може да се каже, че в съвременните конкурентни реалности няма смисъл да се купува лазерна машина с мощност под 1 kW.
