Fiber Metal Leikkauskone WATTSAN 2060 HARD ULTRA

Työ alue:: 2000x4000/2000x6000/2000x8500 mm
Laser teho:: 20000-120000 W
Max. liikenopeus:: 100/120 m/min

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– leikkaus

Hiiliteräs
Ruostumaton teräs
Sinkitty teräs
Alumiini
Kupari
Messinki
Titaani

Räätälöi leikkausprosessi tuotantoa varten

CYPCUT-ohjelmistossa on yksinkertaiset, käyttäjälähtöiset hallintalaitteet. Ohjelmassa on toimintoja, jotka yksinkertaistavat ja optimoivat leikkausprosessia huomattavasti.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

FLYCUT-tekniikan avulla voidaan määrittää lyhin ja tehokkain leikkausreitti, mikä helpottaa pyöreiden ja suorakulmaisten reikien nopeaa leikkaamista ohuisiin, jopa 1 mm:n paksuisiin ohutlevyihin. Laserpää toimii ilman nostamista tai laskemista, mikä antaa suuren nopeuden ja säästää kaasua. Tämä tila sopii, jos valmistat ilmanvaihtojärjestelmiä.
Estää kulmien sulamisen ja parantaa tuotteen laatua, koska laserpää muodostaa silmukan jokaiseen kulmaan eikä pysähdy. Saadaan puhtaat ja tasaiset kulmat. RINGCUT-toiminto soveltuu paksummille materiaaleille tai sellaisten tuotteiden leikkaamiseen, joissa on useita kulmia ja joissa tarkkuus on tärkeää, esim. hammaspyörät, monogrammien ja tuuliviirien valaminen, matkamuistot jne.
Ammattimainen optimointi osien sijoittelusta arkille, joka soveltuu mainostuotteiden valmistukseen. NESTING-toiminnon avulla voit sijoittaa osat arkille mahdollisimman tehokkaasti ja mahdollisimman lähelle toisiaan niin, ettei aukkoja jää. Tämä säästää materiaalia.
Sen avulla voit määrittää arkin sijainnin työalueella tarkasti kolmen vertailupisteen avulla. Riittää, että asetat materiaalin työalueelle, määrität sen mitat ohjelmassa, ja sitten kone tekee kaiken itse. Sinun ei tarvitse asettaa materiaalia täysin tasaisesti pöydälle.
Sitä käytetään mikroliitosten asettamiseen työstöradalle, jotta osat eivät seiso reunoilla. Osat on helppo hakea takaisin leikkauksen jälkeen. Tämä säästää työstöpäätä törmäämästä osiin työstön aikana. Tämän toiminnon avulla voit valmistaa pieniä osia mainos- ja matkamuistotuotteisiin menettämättä niitä työstökentälle.
Tämän toiminnon avulla voit yhdistää lähellä toisiaan olevia viivoja, eli se yhdistää ne niin, että laserpää ei leikkaa samasta kohdasta. Tämä ominaisuus parantaa huomattavasti tuottavuutta ja lyhentää toiminta-aikaa. Tämä toiminto soveltuu massatuotantoon, kuten aihioiden, mainos- ja matkamuistotuotteiden jne. valmistukseen.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

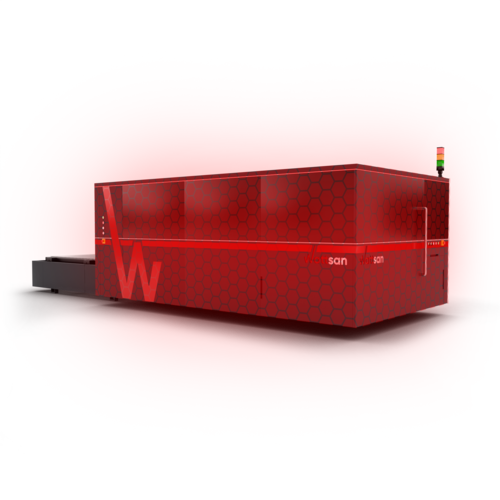

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

E-sarja

Varustettu yksiosaisella sähköhitsatulla rungolla ja suulakepuristetyyppisellä portaalilla suuria kiihtyvyyksiä varten. Soveltuu valssatun metallin leikkaamiseen.

6-8 mm

Rungon paksuus

80 m/min

Kuljetusnopeus

Alumiini

Portin materiaali

Jopa 1,5 kW

Laserin teho
S-sarja

S-sarjan portaali on vahvistettu titaanikylkiluilla. Sopii erinomaisesti suurten tuotantomäärien työstämiseen.

6-8 mm

Rungon paksuus

120 m/min

Kuljetusnopeus

Alumiini + titaani

Portin materiaali

Jopa 1,5 kW

Laserin teho
HARD-versio

Hard-versiossa on kolme lämpösuojakerrosta. Suunniteltu työskentelyyn suurimmalla nopeudella ja suurilla tuotantomäärillä.

>16mm

Rungon paksuus

Enintään 210 m/min

Kuljetusnopeus

Alumiini + titaani

Portin materiaali

Jopa 20 kW

Laserin teho

Vertailu Taulukko

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Nopeus (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Messinki (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Nopeus (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Garanteeritud kõrgtehnoloogilised seadmed ja täpne täpsus

Kaitsekate

Kaitseb MITSUBISHI servomootoreid, SHIMPO planetaarrattaid ja HIWINi juhtseadmeid välismõjude eest.
Laseripea kaitsekate

Kaitseb laserpea põhikomponente.
Rööbas koos juhtmetega

Rööbas hoiab portaali liikumise elektrikaablid puutumatuna.
Kaitsekett kiudoptika jaoks

Kett kaitseb kiudoptilist kaablit ja laserpea juhtmeid.
Rõhuandur

Kontrollib ja reguleerib laserpea gaasirõhku.
HIWIN laagrid

Laseripea liigub Hiwini laagrite abil. Tagab sujuva käigu, suure kandevõime ja madala müra.
MITSUBISHI servomootorid

MITSUBISHI servomootorid on väiksema suurusega, kahekordse elueaga, minimaalse vibratsiooniga, kiirendusega kuni 2G, lihtsa vahetuse ja hooldusega.
SHIMPO planetaarajamiga käigukastid

SHIMPO käigukastid muundavad servomootori pöördemomendi ja edastavad selle spiraalkäigule, mis ajab portaali ja võimaldab seda sujuvamalt liigutada.
HIWINi juhtseadmed

HIWINi juhikud on väga täpsed ja usaldusväärsed, madala hõõrdumise ja lihtsa paigaldusega. Need on usaldusväärsuse sünonüümid. Juhikute paigaldamist raamile jälgivad spetsialistid!
LEAN spiraalsed rööpad

Need aitavad masinal taluda koormusi nõutava kiiruse juures ja tagavad pukseerimispuldi sujuvat liikumist. Spiraalrööbaste paigaldamine raami külge toimub asjatundjate järelevalve all!

Ostoprosessi

Laitteiden valinta

Autamme sinua tekemään oikean valinnan tarpeisiisi.
Neuvonta ja laskutus

Koordinoimme koneesi kokoonpanon ja laskemme laitteiston lopulliset kustannukset.
Maksu

Täysimääräisesti, jos kone on varastossa. 50 % ennakkomaksu 50 % toimituksen yhteydessä, jos konetta ei ole varastossa.
Tarkistamme koneen

Laitteella on 3-vaiheinen laadunvalvonta: tehtaalla, varastossamme ja ennen lähettämistä sinulle.
Toimitus tai nouto

Joko kuljetusliike tai nouto koneen varastostamme.
Laitteiden asennus

Olemme täällä auttamassa sinua, kun tarvitset tukea.

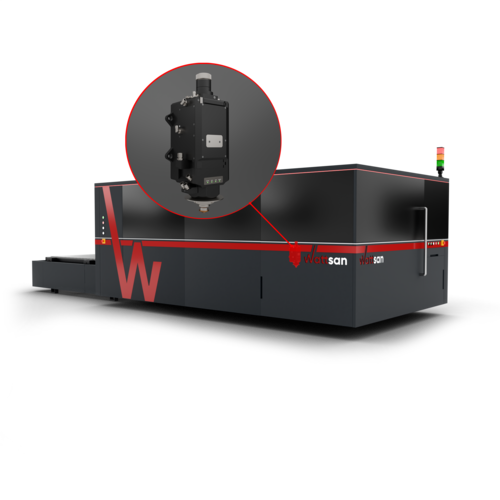

Laserpää teie rakenduse jaoks

Wattsan metallilõikurid on varustatud selliste populaarsete tootjate nagu Raytools, BOCI ja Precitec laserpeadega.

1. QBH-liitmik

  See on ühenduslüli valguskaabli ja laserpea vahel. Takistab kiire ümberpööramist, kaitstes seeläbi laserallikat.
2. Kollimaatori moodul

  Teenib laserkiire kitsendamiseks ja tasandamiseks. Muudab laserkiire sobivaks edasiseks edastamiseks fookusmoodulile. Ei tohiks vahetada rohkem kui kord aastas või harvemini.
1. Fookusemoodul koos asendi reguleerimise seadistusega

  Muudab dünaamiliselt fookuskaugust töö ajal, et tagada sügavad ja kvaliteetsed lõiked.
2. Alumine kaitseklaas

  Kaitseklaasid kaitsevad kallist fookusoptikat tolmu, mustuse ja sädemete eest. Ülemine klaas vahetatakse harva. Alumine kaitseklaas on peamine kuluv materjal.
3. Induktsiooniandur

  Hoiab düüsi õigel kõrgusel materjali kohal, mis tagab stabiilse lõike sõltumata materjali kumerusest.
1. Keraamiline otsakuhoidja

  Kaitseb lõikamispead laserlõikamise käigus tekkiva kuumuse eest.
2. Düüs

  Tagab, et gaasijuga ja laserkiir on parema lõikuse saavutamiseks joondatud.

Inspiroituneiden bloggaajien kokemus

Olen erittäin tyytyväinen laitteeseen! Sen voimakas vahvistettu runko vähentää heilumista, mikä on täydellistä kaiverrettaessa suurilla nopeuksilla. Olen käyttänyt sitä akryylilasin kaiverrukseen ja tulokset näyttävät todella hienoilta.

Heinrich Schüür
Loistava laserkaiverruskone, jolla voi leikata huomattavan paksua puuta vaivattomasti. Käytin sitä sekä kaiverrukseen että leikkaamiseen, ja kone toimi loistavasti.

Il Makerstauratore
Tällä laserkaiverruksella voi kaivertaa ilman ongelmia. Kuinka nopeaa ja helppoa tuotteiden valmistaminen onkaan!

Riccardo Muscarella
Koneessa on täysin tasainen pinta. Tämä tekee toistuvasta työstä helpompaa minulle!

Matteo Moras
Erinomaista työtä tehtiin tunnissa. Kiitos CO2-laserlaitteen nopeuden.

Roberto D'Adago
Tämä malli on täydellinen ja laserin tarkkuus on mieletön. Se on terävä kuin partaveitsi!

Roger Jungo

Kaappityyppinen suojaus:: Yes

Työ alue:: 2000x4000/2000x6000/2000x8500 mm

Kehys:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Laserpää:: BOCI BLT 6

Laser teho:: 20000-120000 W

Laser tyyppi:: Raycus/IPG

Z Moottorin teho W:: 750 W

XY Moottorin teho:: 1300/3000 W

XY-akselin rakenne:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Z-akselin rakenne:: HIWIN Guides 20 mm / Ball Screws 25 mm

Korkeusanturi:: Automatic capacitive

Rasvajärjestelmä:: Automatic centralized, semi-automatic

Max. liikenopeus:: 100/120 m/min

Max. työnopeus:: Depends on the material

Lisäkaasua:: air, argon, nitrogen, Oxygen

Uudelleenasemoinnin tarkkuus:: ±0.02 mm

Korkeudensäätöjärjestelmä:: BCS100

Ohjelmisto:: FSCUT 8000

Pääteantureiden tyyppi:: Inductive

Ohjausjärjestelmä:: EtherCAT BUS FSCUT8000C

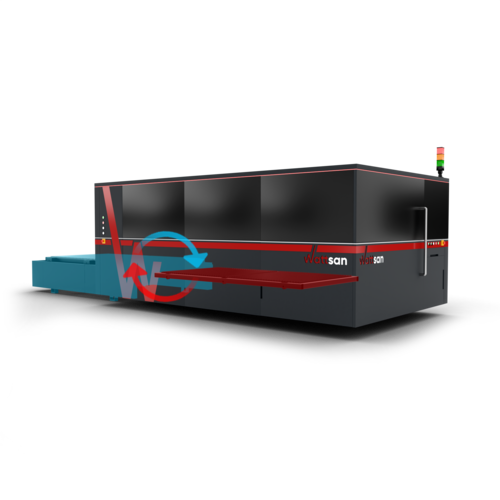

Automaattinen työpöytien vaihto:: Yes

Voima sähkö:: Siemens

Vastaukset kysymyksiin

Metallin leikkaamiseen soveltuu parhaiten kuituoptinen laser, mutta tähän voi sopia myös erikoisvarustettu CO2-laser, jossa on suuritehoinen laserputki. On kuitenkin pidettävä mielessä, että metallin paksuus CO2-laserilla leikattaessa on rajoitettu 1,5 mm:iin, kun taas kuituoptisella laserilla voidaan leikata jopa 25 mm.
Laserleikkauksen tunnin hinta ei riipu pelkästään laserkoneen tehosta ja sen toiminnan nopeudesta, vaan myös useista muista tekijöistä, kuten: koneenkäyttäjän ammattitaito, koneen vuokrauksen hinta. tuotantohuone, sähkön kustannukset ja kulutus, itse materiaalikustannukset, romun määrä ja koneen seisokit ja paljon muuta. Jotta voidaan yksiselitteisesti vastata kysymykseen laserleikkauksen tunnin hinnasta, on otettava huomioon kaikki nämä parametrit.
Metallin pintaan kohdistetaan fokusoitu lasersäde, jonka seurauksena se sulaa, sula materiaali puhalletaan ulos leikkausvyöhykkeestä apukaasun avulla.
Lasersäteilijän teho riippuu käsiteltävän materiaalin paksuudesta ja halutusta käsittelynopeudesta. Esimerkiksi 1 kW:n emitteri leikkaa 1 mm:n paksuista ruostumatonta terästä nopeudella 13 m/min ja 3 kW:n emitteri leikkaa samaa materiaalia noin 35 m/min nopeudella. Tässä kaikki riippuu budjetista ja mahdollisimman suuren kapasiteetin käytön tarkoituksenmukaisuudesta. Vaikka voidaan sanoa, että tämän päivän kilpailussa ei ole järkevää ostaa laserkonetta, jonka teho on alle 1 kW.
