Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Pracovní oblast:: 2000x4000/2000x6000/2000x8500 mm
Výkon laseru:: 20000-120000 W
Max. rychlost pohybu:: 100/120 m/min

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– řezání

Uhlíková ocel
Nerezová ocel
Galvanizovaná ocel
Hliník
Měď
Mosaz
Titan

Upravte proces řezání pro vaši výrobu

Software CYPCUT má jednoduché ovládání orientované na uživatele. Implementované funkce značně zjednodušují a optimalizují proces řezání.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

Technologie FLYCUT umožňuje určit nejkratší a nejefektivnější trajektorii řezání umožňující rychlé řezání kulatých a obdélníkových otvorů v plechu o tloušťce až 1 mm. V tomto případě laserová hlava pracuje bez zvedání a spouštění, což zajišťuje vysokou rychlost práce a šetří plyn. Tento režim je vhodný, pokud vyrábíte ventilační systémy.
Zabraňuje tavení rohů a zvyšuje kvalitu vyráběných produktů díky tomu, že laserová hlava se v každém rohu smyčkuje a nezastavuje. Získané rohy jsou jasné a rovné. Funkce RINGCUT je vhodná pro práci se silnějšími materiály nebo pro řezání výrobků s více rohy, kde je důležitá přesnost, např. ozubená kola, monogramy, suvenýry atd.
Profesionální optimalizace uspořádání dílů na archu vhodných pro výrobu reklamních produktů. Funkce NESTING umožňuje pokládat díly na plech co nejefektivněji a co nejblíže k sobě, aby nevznikaly žádné mezery. To umožňuje ukládání materiálu.
Umožňuje přesně určit polohu listu v pracovní oblasti pomocí tří referenčních bodů. Materiál můžete pouze položit na pracovní plochu, zadat v programu jeho rozměry a stroj vše udělá sám. Nemusíte pokládat materiál dokonale na stůl.
Slouží k vkládání mikrospojů do dráhy zpracování, aby díly nedosedly na její stranu. V tomto případě je snadné díly po řezání odstranit. To šetří pracovní hlavu před kolizí s díly během provozu. Tato funkce umožňuje výrobu malých dílů pro reklamní a upomínkové produkty, aniž byste je ztratili v pracovní oblasti.
Tento režim umožňuje spojovat čáry, které jsou blízko u sebe, tedy spojit je tak, aby laserová hlava neřezala na stejném místě. Tato funkce výrazně zlepší výkon a zkrátí dobu provozu. Tato funkce je vhodná pro hromadnou výrobu, například při výrobě obrobků, reklamních a upomínkových výrobků atd.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

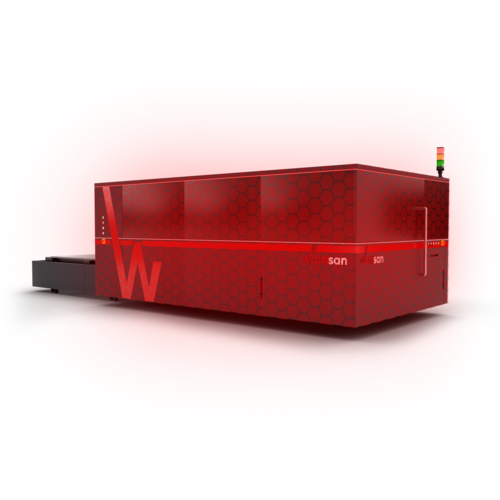

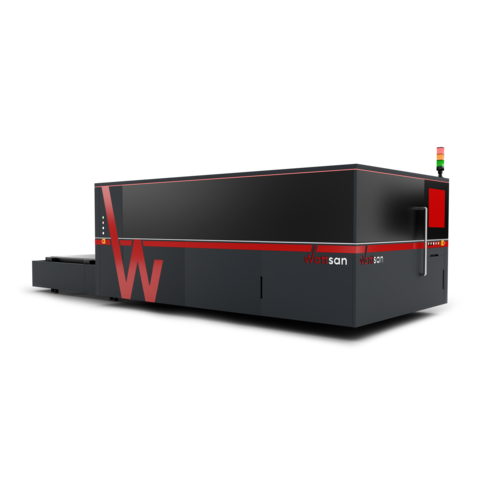

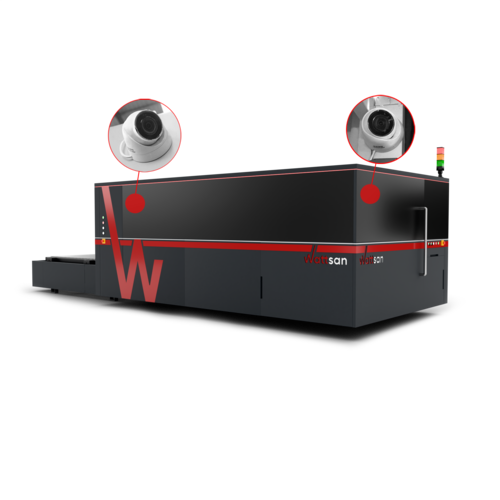

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

Řada E

Vybaveno jednodílným elektricky svařovaným rámem a portálem s výlisky pro vysoká zrychlení. Vhodné pro řezání válcovaného kovu.

6-8 mm

Tloušťka rámu

80 m/min

Rychlost pojezdu

Hliník

Materiál portálu

Do 1,5 kW

Výkon laseru
Řada S

Portál řady S je vyztužen titanovými žebry. Ideální pro práci s velkými objemy výroby.

10-12 mm

Tloušťka rámu

120 m/min

Rychlost pojezdu

Hliník + titan

Materiál portálu

Do 6 kW

Výkon laseru
Verze HARD

Verze Hard má tři vrstvy tepelné ochrany. Je určena pro práci při maximální rychlosti a velkých objemech výroby.

>16 mm

Tloušťka rámu

Až 210 m/min

Rychlost pojezdu

Hliník + titan

Materiál portálu

Do 20 kW

Výkon laseru

Srovnávací tabulka

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Rychlost (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
mosaz (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Rychlost (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Špičkové vybavení a ověřená přesnost jsou zaručeny

Ochranný kryt

To chrání servomotory MITSUBISHI, planetové převodovky SHIMPO a vodicí lišty HIWIN před vnějšími vlivy.
Laserová hlavice ochranného krytu

To chrání hlavní součásti laserové hlavy.
Koľajnice s dráty

Sběrnice umožňuje uložit elektrické kabely pro pohyb portálu.
Ochranný řetěz na sklolaminát

Řetěz chrání optický kabel a vodiče pro laserovou hlavu.
Snímač tlaku

To řídí a reguluje tlak plynu pro laserovou hlavu.
Ložiska HIWIN

Laserová hlava se pohybuje pomocí ložisek Hiwin. Poskytuje hladký chod, vysokou nosnost a nízkou hlučnost.
Servomotory MITSUBISHI

Servomotory MITSUBISHI mají menší rozměry, dvojnásobnou životnost, minimální vibrace, převody až 2G, snadnou výměnu a údržbu.
Planetové převodovky SHIMPO

Planetové převodovky SHIMPO převádějí točivý moment ze servomotoru a přenášejí jej na šikmé ozubené kolo, které pohání portál a pomáhá mu hladce se pohybovat.
Průvodci HIWIN

Očka HIWIN mají vysokou přesnost a spolehlivost, nízké tření a snadnou instalaci. Jsou synonymem pro „spolehlivost“. Kolejnicová vedení se instalují na rám pod odborným dohledem!
LEAN helical racks

Pomozte stroji vydržet zatížení při požadované rychlosti a zajistěte hladký pohyb portálu. Šroubové regály musí být instalovány na rám pod odborným dohledem!

Postup nákupu

Výběr zařízení

Pomůžeme vám s výběrem stroje, který odpovídá vašim potřebám
Odesílání faktury

Souhlasíme s kompletní sadou stroje a zasláním faktury s konečnou cenou zařízení.
Platba

V plné výši, pokud je stroj skladem. 50% předem 50% při dodání, pokud stroj není skladem.
Zkontrolujeme stroj

Tříkroková kontrola kvality: v továrně Wattsan, v našem skladu v Nizozemsku před dodáním.
Dodání nebo vyzvednutí

Buď přepravní společnost, nebo si stroj vyzvednete z našeho skladu.
Spouštěcí zařízení

Jsme tu, abychom vám pomohli, kdykoli budete potřebovat podporu.

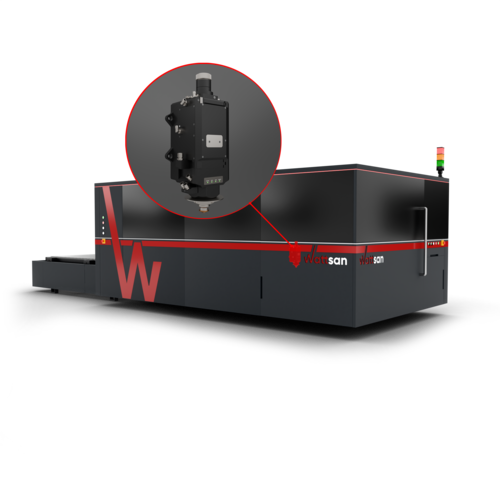

Laserová hlava pro vaše úkoly

Řezačky kovů Wattsan jsou vybaveny laserovými hlavami od oblíbených výrobců jako Raytools, BOCI a Precitec.

1. Konektor QBH

  Je to spojovací článek mezi optickým kabelem a laserovou hlavou. Zabraňuje zpětnému toku paprsku a chrání tak laserový zdroj.
2. Modul kolimátoru

  Slouží k zúžení a nastavení laserového paprsku. Díky němu je laserový paprsek vhodný pro další přenos do zaostřovacího modulu. Neměl by se vyměňovat častěji nebo méně často než jednou ročně.
1. Zaostřovací modul s regulátorem polohy

  Dynamicky upravuje ohniskovou vzdálenost během práce, aby zajistil hluboké a kvalitní řezy.
2. Ochranné brýle

  Ochranná skla chrání drahou zaostřovací optiku před prachem, nečistotami a jiskrami. Horní sklo se vyměňuje jen zřídka. Spodní ochranné sklo je hlavním spotřebním materiálem.
3. Indukční senzor

  Udržuje správnou výšku trysky nad materiálem, což zajišťuje stálý řez bez ohledu na zakřivení materiálu.
1. Keramický adaptér trysky

  Chrání řezací hlavu před teplem vznikajícím při laserovém řezání.
2. Tryska

  Zajišťuje vyrovnání proudu plynu a laserového paprsku pro lepší řez.

Zkušenosti od nadšených blogerů

Se zařízením jsem velmi spokojen! Jeho silný vyztužený rám snižuje kmitání, což je ideální pro gravírování při vysokých rychlostech. Používal jsem ho na akrylové sklo a výsledky vypadají opravdu skvěle.

Heinrich Schüür
Je to skvělý laserový gravírovací stroj, který dokáže bez námahy řezat dřevo o značné tloušťce. Používal jsem ho jak na gravírování, tak na řezání a stroj fungoval skvěle.

Il Makerstauratore
Tato laserová gravírka dokáže gravírovat bez problémů. Jak rychle a snadno dokáže přizpůsobit výrobky!

Riccardo Muscarella
Stroj má dokonale rovný povrch. Usnadňuje mi to opakovanou práci!

Matteo Moras
Skvělá práce odvedená během hodiny. Díky rychlosti laserového přístroje CO2.

Roberto D'Adago
Tento model je skvělý a laserová přesnost je šílená, je ostrý jako břitva!

Roger Jungo

Ochrana skříňového typu:: Yes

Pracovní oblast:: 2000x4000/2000x6000/2000x8500 mm

Rám:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Výkon laseru:: 20000-120000 W

Laserová hlava:: BOCI BLT 6

Typ laseru:: Raycus/IPG

XY Výkon motoru:: 1300/3000 W

Struktura osy XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Struktura osy Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Výškový senzor:: Automatic capacitive

Mazací systém:: Automatic centralized, semi-automatic

Max. rychlost pohybu:: 100/120 m/min

Max. pracovní rychlost:: Depends on the material

Přídavný plyn:: air, argon, nitrogen, Oxygen

Přesnost přemístění:: ±0.02 mm

Z Výkon motoru W:: 750 W

Kontrolní systém:: EtherCAT BUS FSCUT8000C

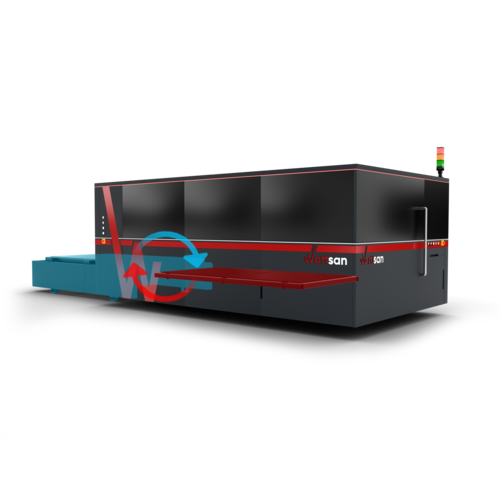

Automatická výměna pracovních stolů:: Yes

Silová elektrika:: Siemens

Software:: FSCUT 8000

Systém regulace výšky:: BCS100

Typ koncových snímačů:: Inductive

Klást otázky

Pro řezání kovu se nejlépe hodí optický laser, ale pro tento účel může být vhodný i speciálně vybavený CO2 laser s vysokovýkonnou laserovou trubicí. Je však třeba mít na paměti, že tloušťka kovu pro řezání CO2 laserem je omezena na 1,5 mm, zatímco vláknový laser je schopen řezat až 25 mm.
Cena hodiny řezání laserem závisí nejen na výkonu laserového stroje a rychlosti jeho provozu, ale také na řadě dalších faktorů, jako jsou: profesionální dovednosti obsluhy stroje, náklady na pronájem výrobní místnosti, náklady a spotřeba elektrické energie, náklady na samotný materiál, množství zmetků a prostoje stroje a mnoho dalšího. Aby bylo možné jednoznačně odpovědět na otázku o ceně hodiny řezání laserem, je nutné vzít v úvahu všechny tyto parametry.
Na kovový povrch je aplikován zaostřený laserový paprsek, v důsledku čehož dochází k jeho roztavení, roztavený materiál je pomocí pomocného plynu vyfukován z oblasti řezání.
Výkon laserového zářiče závisí na tloušťce zpracovávaného materiálu a požadované rychlosti zpracování. Například 1 kW zářič bude řezat 1 mm silnou nerezovou ocel rychlostí 13 m/min a 3 kW zářič bude řezat stejný materiál rychlostí asi 35 m/min. Zde vše závisí na rozpočtu a účelnosti využití maximální možné kapacity. I když se dá říci, že v dnešní konkurenční realitě nemá smysl kupovat laserový stroj s výkonem menším než 1 kW.
