Machine à découper les fibres métalliques WATTSAN 2060 HARD ULTRA

Espace de travail:: 2000x4000/2000x6000/2000x8500 mm
Puissance laser:: 20000-120000 W
Max. vitesse de mouvement:: 100/120 m/min

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

1 / 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Adaptez votre processus de coupe à votre production

Le logiciel CYPCUT dispose d'éléments de commande simples et conviviales. Fonctions mises en œuvre simplifient et optimisent considérablement le processus de coupe.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La technologie FLYCUT permet de déterminer le trajectoire de coupe le plus court et efficace pour découper rapidement des trous ronds et rectangulaires dans des tôles fines jusqu'à 1 mm d'épaisseur. En même temps, la tête laser fonctionne sans levage ni abaissement, ce qui assure une vitesse élevée et économise du gaz. Ce mode convient à la fabrication de systèmes de ventilation.
Empêche la fonte des coins et améliore la qualité du produit grace à la tête laser qui fait une bouble à chaque coin et ne s'arrête pas. Les coins obtenus sont nets et propres. La fonction RINGCUT convient pour travailler avec des matériaux plus épais ou pour couper des produits avec plusieurs angles où la précision est importante, tels que des engrenages, des monogrammes et des girouettes, des souvenirs, etc.
Optimisation professionnelle de la disposition des pièces sur la feuille, adaptée à la production de produits promotionnels. La fonction NESTING permet de disposer les pièces sur la tôle le plus efficacement possible et au plus près les unes des autres afin qu'il n'y ait pas de vides. Cela permet d'économiser du matériel.
Déterminer avec précision la position de la tôle sur l'espace de travail par trois points de contrôle. Il suffit de mettre le matériau sur le champ de travail, de définir ses dimensions dans le programme, puis la machine fera tout par elle-même. Vous n'avez pas besoin de disposer le matériau parfaitement sur la table.
Utilisé pour insérer des micro-connexions dans le trajet de traitement pour que les pièces ne remontent pas. Dans ce cas, les pièces sont assez faciles à extraire après la découpe. Cela protège la tête de travail de la collision avec des pièces en cours du travail. Cette fonction permet de produire de petites pièces pour des produits promotionnels et souvenirs sans les perdre sur le champ de travail.
Ce mode vous permet de lier des lignes proches les unes des autres, c'est-à-dire qu'il les combine pour que la tête laser ne coupe pas au même endroit. Cette fonctionnalité améliore considérablement la productivité et réduit le temps de réalisation de l'opération. Cette fonction convient à la production de masse, par exemple pour la fabrication de ppièces, de produits publicitaires et de souvenirs, etc.

Materials

– Coupe

Acier Carbone
Acier inoxydable
Acier galvanisé
Aluminium
Cuivre
Laiton
Titane

Metal cutters from Wattsan — forget about repairs and downtime

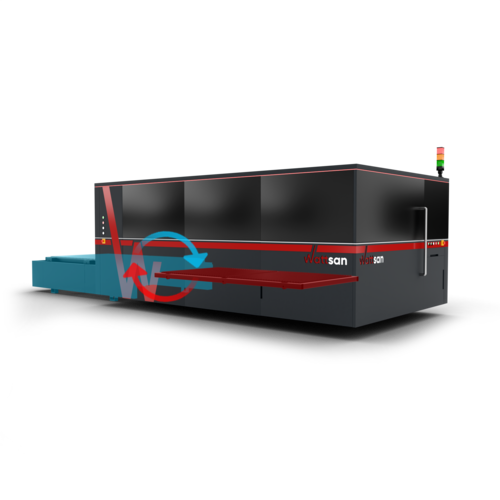

Tablechange system

The table change system allows for continuous operation of the machine and does not waste machine time on loading and unloading products.

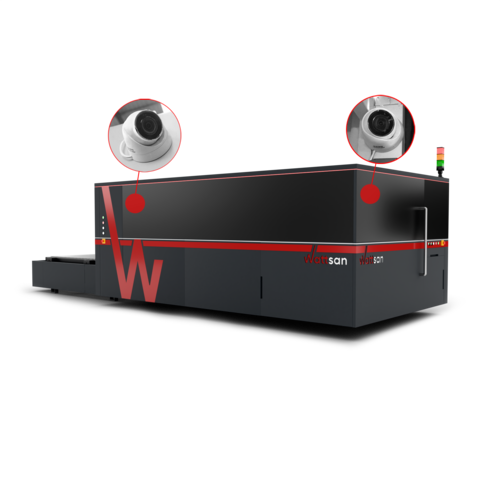

Video monitoring

Camera 1 broadcasts the operation of the machine inside the cabin to the operator’s monitor.

Camera 2 is used at monitoring the work of interchangeable tables. With its help, the operator can see the operation of the machine “behind the cabin”, which ensures both the safety of the mechanism and the safety of other operators in the production.

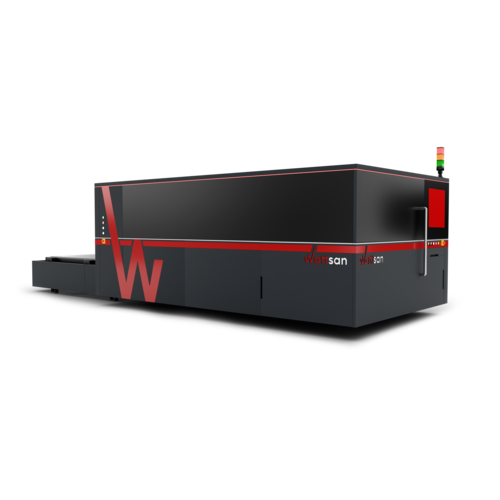

Control system

Wattsan Hard Ultra metal cutters are designed with The FSCUT control system. It consists of controllers and CYPCUT software. The controller is completed with the display with the liquid crystal screen and the control panel.

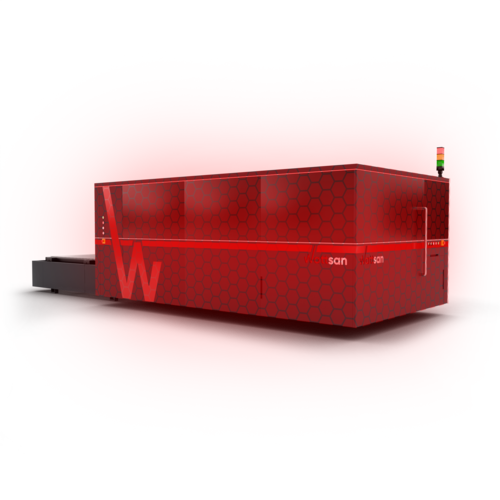

Protective cabin with air filtration
The fully enclosed design of the cabin protection of the machine is equipped with an internal smoke extraction and air filtration system. It allows you to keep the air in the production room clean and provides additional safety for operators.

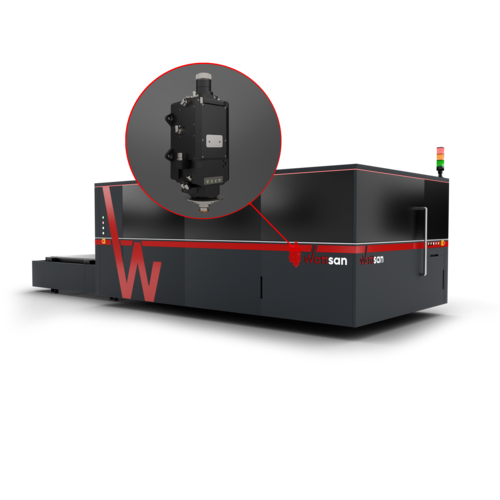

Laser Head BOCI

The Boci Laser Heads are built for heavy-duty metal cutting with laser powers from 20 kW to 120 kW. They offer exceptional durability and precision, ensuring high-quality, clean cuts even on thick materials.The BOCI BLT 6 laser head and in combination with the FScut 8000 ensure smooth, responsive operation and excellent compatibility.

Série E

Equipée d'un châssis électrosoudé d'une seule pièce et d'un portique de type extrusion pour les accélérations élevées. Convient à la découpe de métal laminé.

6-8 mm

Épaisseur du cadre

80 m/min

Vitesse de déplacement

Aluminium

Matériau du portique

Jusqu'à 1,5 kW

Puissance du laser
Série S

Le portique de la série S est renforcé par des nervures en titane. Parfait pour travailler avec de grands volumes de production.

10-12 mm

Épaisseur du cadre

120 m/min

Vitesse de déplacement

Aluminium + Titane

Matériau du portique

Jusqu'à 6 kW

Puissance du laser
Version HARD

La version Hard est dotée de trois couches de protection thermique. Conçue pour le travail à vitesse maximale et les grands volumes de production.

>16 mm

Épaisseur du cadre

Jusqu'à 210 m/min

Vitesse de déplacement

Aluminium + Titane

Matériau du portique

Jusqu'à 20 kW

Puissance du laser

Tableau de comparaison

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Vitesse (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Laiton (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Matériel high-tech et précision de travail garantis

Capot de protection

Protection des servomoteurs MITSUBISHI, des réducteurs planétaires SHIMPO et des rails de guidage HIWIN contre les influences extérieures.
Capot de protection de la tête laser

Protège les principaux composants de la tête laser.
Bus avec fils

Le bus permet d'économiser les câbles électriques pour le déplacement du portique.
Circuit de protection pour fibre optique

La chaîne protège le câble de fibre optique et les fils de la tête laser.
Capteur de pression

Contrôle et règle la pression du gaz pour la tête laser.
Roulements HIWIN

Le déplacement de la tête laser est assuré par des roulements Hiwin. Fournit un mouvement fluide, une capacité de charge élevée et un faible niveau de bruit.
Servomoteurs MITSUBISHI

Les servomoteurs MITSUBISHI ont des dimensions plus petites, une durée de vie deux fois plus longue, des vibrations minimales, une accélération jusqu'à 2G, un remplacement et une maintenance faciles.
Réducteurs planétaires SHIMPO

Les réducteurs SHIMPO convertissent le couple du servomoteur et le transfèrent à l'engrenage hélicoïdal, qui entraîne la course du portique et lui permet de se déplacer d'une façon plus fluide.
Rails de guidage HIWIN

Les rails de guidage HIWIN ont une précision et une fiabilité élevées, un faible frottement et une facilité d'instllation. Ils sont synonymes de fiabilité. L'installation des rails de guidage sur le châssis doit s'effectuer sous le contrôle de spécialistes!
Crémaillères hélicoïdales LEAN

Ils aident la machine à supporter les charges à la vitesse requise et assurent le movement fluide du portique. L'installation de crémaillères hélicoïdales sur le châssis doit être réalisée sous le contrôle de spécialistes!

Procédure d'achat

Choix du matériel

Nous vous aidons à faire votre choix d'une machine correspondant à vos besoins
Envoi de la facture

Nous convenons de l'ensemble complet de la machine et de l'envoi de la facture avec le coût final de l'équipement.
Paiement

En totalité si la machine est en stock. 50 % à l'avance 50 % à la livraison si la machine n'est pas en stock.
Nous vérifions la machine

Le contrôle qualité en 3 étapes : à l'usine Wattsan, dans notre entrepôt aux Pays-Bas, avant la livraison.
Livraison ou enlèvement

Soit une société de transport, soit vous récupérez la machine dans notre entrepôt.
Lancement des équipements

Nous sommes là pour vous aider chaque fois que vous avez besoin d'aide.

Tête laser adaptée à vos besoins

Les coupeurs de métaux Wattsan sont équipés de têtes laser de fabricants connus comme Raytools, BOCI et Precitec.

1. Connecteur QBH

  Sert de lien entre le câble de fibre optique et la tête laser. Empêche l'inversion du faisceau, protégeant ainsi la source laser.
2. Module collimateur

  Utilisé pour rétrécir et uniformiser le faisceau laser. Rend le faisceau laser adapté à une transmission ultérieure vers le module de focalisation. Ne doit pas être changé plus d'une fois par an ou moins.
1. Module de focalisation avec réglage de position

  Changement dynamique de la distance focale pendant le fonctionnement pour assurer des coupes profondes et de haute qualité.
2. Verres de protection

  Les verres de protection protègent les optiques de focalisation coûteuses de la poussière, de la saleté et des étincelles. Le verre supérieur est rarement remplacé. Le verre de protection inférieure est le principal consommable.
3. Capteur inductif

  Assure la bonne hauteur de buse au-dessus de la surface pour une coupe stable quelle que soit la courbure du matériau.
1. Porte-buse en céramique

  Protège la tête de coupe de la chaleur générée pendant le processus de découpe au laser.
2. Buse

  Assure l'emplacement du jet de gaz et du faisceau laser sur la même ligne pour une meilleure coupe.

Expériences de blogueurs enthousiastes

Cette machine de gravure laser grave sans aucun problème. Quelle rapidité et quelle facilité pour personnaliser les produits !

Riccardo Muscarella
La machine a une surface parfaitement plane. Cela rend le travail répétitif plus facile pour moi !

Matteo Moras
Un excellent travail réalisé en moins d'une heure. Merci à la vitesse de la machine laser CO2.

Roberto D'Adago
Ce modèle est génial, et la précision du laser est incroyable, aussi tranchante qu’un rasoir !

Roger Jungo

Protection de type armoire:: Yes

Espace de travail:: 2000x4000/2000x6000/2000x8500 mm

Cadre:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Puissance laser:: 20000-120000 W

Tête laser:: BOCI BLT 6

Type laser:: Raycus/IPG

Z Puissance moteur W:: 750 W

Puissance du moteur XY:: 1300/3000 W

Structure de l'axe XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Structure de l'axe Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Capteur de hauteur:: Automatic capacitive

Système de graisse:: Automatic centralized, semi-automatic

Max. vitesse de mouvement:: 100/120 m/min

Max. vitesse de travail:: Depends on the material

Gaz supplémentaire:: air, argon, nitrogen, Oxygen

Précision de repositionnement:: ±0.02 mm

Type de capteurs d'extrémité:: Inductive

Système de contrôle:: EtherCAT BUS FSCUT8000C

Changement automatique des tables de travail:: Yes

Électricité de puissance:: Siemens

Logiciel:: FSCUT 8000

Système de contrôle de la hauteur:: BCS100

Foire aux questions

Un laser à fibre optique est le mieux adapté pour couper le métal, mais un laser CO2 spécialement équipé avec un tube laser haute puissance peut également convenir à cette fin. Cependant, il faut garder à l'esprit que l'épaisseur du métal pour la découpe avec un laser CO2 est limitée à 1,5 mm, alors qu'un laser à fibre optique est capable de couper jusqu'à 25 mm.
Le coût d'une heure de découpe laser dépend non seulement de la puissance de la machine laser et de la vitesse de son fonctionnement, mais également d'un certain nombre d'autres facteurs, tels que : les compétences professionnelles de l'opérateur de la machine, le coût de la location d'un salle de production, le coût et la consommation d'électricité, le coût du matériel lui-même, la quantité de rebut et les temps d'arrêt de la machine, et bien plus encore. Afin de répondre sans ambiguïté à la question sur le coût d'une heure de découpe laser, il est nécessaire de prendre en compte tous ces paramètres.
Un faisceau laser focalisé est appliqué sur la surface métallique, à la suite de quoi il fond, le matériau fondu est soufflé hors de la zone de coupe à l'aide d'un gaz auxiliaire.
La puissance de l'émetteur laser dépend de l'épaisseur du matériau traité et de la vitesse de traitement souhaitée. Par exemple, un émetteur de 1 kW coupera de l'acier inoxydable de 1 mm d'épaisseur à une vitesse de 13 m/min, et un émetteur de 3 kW coupera le même matériau à une vitesse d'environ 35 m/min. Ici, tout dépend du budget et de l'opportunité d'utiliser la capacité maximale possible. Bien que l'on puisse dire que dans les réalités concurrentielles d'aujourd'hui, il n'est pas logique d'acheter une machine laser d'une puissance inférieure à 1 kW.
