WATTSAN 1530 ROTATORY

Espace de travail:: 1500x3000 mm
Puissance laser:: jusqu'à 6000 W
Taille de l'appareil:: 3010 x 4480 x 1850 mm
Lester:: 3000 kg
Max. vitesse de mouvement:: 100/120 m/min

Toutes les caractéristiques

De 51 518 € HT

La source laser, le refroidisseur et la tête laser ne sont pas inclus dans ce prix.

Prix sur demande

Demander à être contacté

Machine de découpe de fibre métallique WATTSAN 1530 ROTATORY

Contrôleur Cypcut/Cyptube
Protection des rails de guidage
Dispositif rotatif
Châssis renforcé
Garantie de 3 ans sur l'émetteur

Wattsan 1530 Machine laser rotative — découpeur de métaux 2-en-1

La machine laser rotative Wattsan 1530S est conçue pour la découpe de tôles et de tuyaux. La plate-forme unique combine une unité de coupe de tubes pour l'usinage de tubes carrés (10 à 140 mm) et ronds (10 à 220 mm). La machine est surtout utilisée dans l'aviation, l'aérospatiale et la construction mécanique, ainsi que dans la production de pièces détachées, d'objets publicitaires et d'appareils électroménagers.

Le module de coupe de tubes permet de réaliser des coupes longitudinales et transversales de n'importe quelle forme, ainsi que des fonctions de gravure. La longueur standard de ce module est de 6 mètres. La taille peut être augmentée jusqu'à 12 mètres en fonction de vos besoins.

La machine dispose de 3 types de dispositifs de serrage : pneumatique, électrique et mécanique. La machine est équipée en standard de pinces pneumatiques. Elles n'interfèrent pas avec le processus de coupe et assurent un positionnement précis des produits en cours de fabrication.

Materials

– Coupe

Acier Carbone
Acier inoxydable
Acier galvanisé
Aluminium
Cuivre
Laiton
Titane

Les découpeurs de métaux de Wattsan - oubliez les réparations et les temps d'arrêt

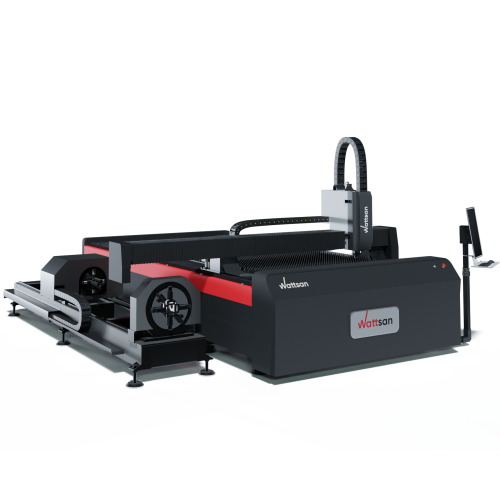

Une conception bien alignée

Au cours du processus de conception, toutes sortes d'essais de charge statique et dynamique ont été effectués pour déterminer la déformation maximale admissible de la table et du lit afin de maintenir une géométrie de conception correcte. Grâce à la configuration choisie, la charge maximale sur la table est augmentée de 800 kg de poids distribué. Cela permet d'usiner des matériaux d'une épaisseur maximale de 15 mm avec une qualité de coupe de +-0,01 mm en mode 24/7 et garantit la durabilité du banc pour une période allant jusqu'à 10 ans.

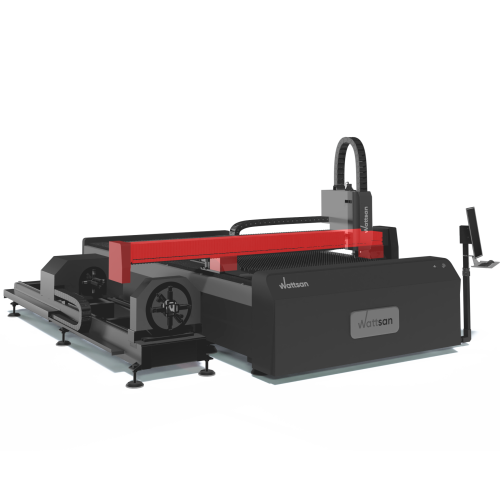

Type de cadre adapté à votre application

Grâce au portique en aluminium et à la conception calculée avec précision par nos ingénieurs, la machine est entièrement assurée contre les déformations et les ruptures. En fonction de votre application, les machines Wattsan utilisent trois types de portiques : portique en aluminium de 3ème génération, portique en aluminium léger de norme ZL101A et GB/T17, et aluminium avec titane pour les vitesses supérieures à 120 m/min.

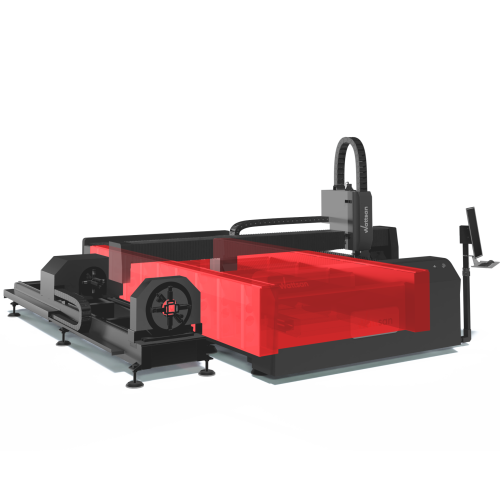

Rigidité et stabilité

La série S est équipée d'un banc soudé entièrement en tôle d'une section de 9 à 12 mm, ce qui permet de couper des métaux d'une épaisseur allant jusqu'à 10 mm. Les cadres Wattsan sont à la pointe de la technologie et leur principal objectif est d'éviter les vibrations lorsque l'on travaille à des vitesses et des accélérations nominales. Le cadre est installé soit sur des supports de vibration, soit ancré sur un socle en béton de 50 cm d'épaisseur.
Rouleaux de chargement

La table de travail est équipée de plusieurs roulements à billes pour faciliter le chargement de la feuille sur la table. Les rouleaux peuvent être montés à l'avant, à l'arrière ou sur le côté de la machine, selon les besoins. Le rouleau est soulevé au-dessus de la table de coupe de manière à assurer une alimentation optimale. L'un des principaux avantages de ce système d'alimentation est qu'il évite de rayer le matériau.

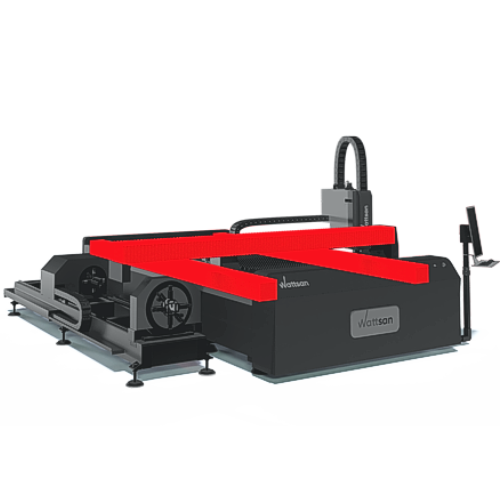

Double protection du rail

Les machines Wattsan sont équipées d'une protection métallique spéciale pour la surface rainurée de la machine afin de maintenir les glissières propres, ce qui permet d'économiser du temps et de l'argent sur le remplacement du couvercle anti-poussière.

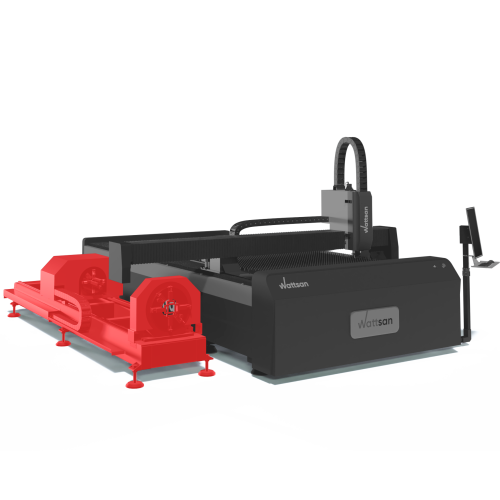

Coupeur de métal 2 en 1

Une plateforme combine un module de coupe de tubes pour traiter les tubes carrés (10 à 140 mm) et ronds (10 à 220 mm), ainsi qu'une table de coupe de tôles. La machine convient à une production où la découpe de tubes ne dépasse pas 40 % du nombre total de demandes de découpe. Si cette fonction est requise 24 heures sur 24, 7 jours sur 7, et qu'il est demandé de découper des configurations de tubes complexes telles que des canaux, des poutres en I ou des angles, nous recommandons d'envisager l'utilisation d'une machine spécialisée.

Tableau de comparaison

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Vitesse (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Laiton (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Vitesse (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Procédure d'achat

Choix du matériel

Nous vous aidons à faire votre choix d'une machine correspondant à vos besoins
Envoi de la facture

Nous convenons de l'ensemble complet de la machine et de l'envoi de la facture avec le coût final de l'équipement.
Paiement

En totalité si la machine est en stock. 50 % à l'avance 50 % à la livraison si la machine n'est pas en stock.
Nous vérifions la machine

Le contrôle qualité en 3 étapes : à l'usine Wattsan, dans notre entrepôt aux Pays-Bas, avant la livraison.
Livraison ou enlèvement

Soit une société de transport, soit vous récupérez la machine dans notre entrepôt.
Lancement des équipements

Nous sommes là pour vous aider chaque fois que vous avez besoin d'aide.

Tête laser adaptée à vos besoins

Les coupeurs de métaux Wattsan sont équipés de têtes laser de fabricants connus comme Raytools, BOCI et Precitec.

1. Connecteur QBH

  Sert de lien entre le câble de fibre optique et la tête laser. Empêche l'inversion du faisceau, protégeant ainsi la source laser.
2. 2 lentilles de protection supérieures

  Votre première ligne de défense. Ce duo de lentilles indispensables protège les composants optiques internes coûteux contre la saleté, les éclaboussures et les débris. Il garantit une qualité de faisceau optimale et empêche toute contamination, prolongeant ainsi la durée de vie des composants essentiels et réduisant les coûts de maintenance.
1. Module collimateur

  Utilisé pour rétrécir et uniformiser le faisceau laser. Rend le faisceau laser adapté à une transmission ultérieure vers le module de focalisation. Ne doit pas être changé plus d'une fois par an ou moins.
2. Module de focalisation avec réglage de position

  Changement dynamique de la distance focale pendant le fonctionnement pour assurer des coupes profondes et de haute qualité.
3. 2 lentilles de protection inférieures

  Ces lentilles absorbent les projections et la fumée pendant les opérations. Faciles à remplacer et peu coûteuses, elles protègent la lentille de mise au point, garantissant des coupes précises et régulières, et permettent d'économiser des milliers d'euros en réparations.
1. Kit de protection anti-collision

  Le kit anti-collision BOCHU BLT6 protège votre composant clé, la tête laser, contre les chocs et les dommages causés à la pointe par la déformation du matériau ou une erreur de l'opérateur. Il réduit les temps d'arrêt et garantit un travail fluide et rentable.
2. Anneau de refroidissement à eau

  Garantit une qualité de coupe parfaite. Refroidit également les modules inférieurs de la tête laser, assurant ainsi une coupe stable et précise et protégeant contre les dommages dus à la surchauffe.
