Macchina da taglio in fibra di metallo WATTSAN 2060 HARD ULTRA

Area di lavoro:: 2000x4000/2000x6000/2000x8500 mm
Potenza del laser:: 20000-120000 W
Massimo velocità di movimento:: 100/120 m/min

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA

Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 1
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 2
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 3
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 4
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 5
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 6
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 7
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 8
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 9
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 10
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 11
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 12
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 13
Fiber Metal Cutting Machine WATTSAN 2060 HARD ULTRA slide 14

The Wattsan Ultra HARD Fiber Metal Cutter is an advanced, high-tech machine designed for efficiency and ease of maintenance.

Its compact design minimizes space usage, making it an ideal solution for optimizing workshop layouts.With a laser sources from 20 to 120 kW, this model delivers powerful cutting performance while maintaining low operational costs. It enhances both productivity and safety, providing an economical and effective solution for a wide range of metal cutting applications. A combination of technology and the best solutions in one!

Materials

– taglio

Acciaio al carbonio
Acciaio inossidabile
Acciaio zincato
Alluminio
Rame
Ottone
Titanio

Adatta il tuo processo di taglio alla tua produzione

Il software CYPCUT ha controlli semplici e intuitivi. Sono state implementate funzioni che semplificano e ottimizzano notevolmente il processo di taglio.

FLYCUT
RINGCUT
NESTING
EDGESEEK
MICRO JOINT
COEDGE

La tecnologia FLYCUT consente di determinare il percorso di taglio più breve ed efficiente, che consente di tagliare rapidamente fori rotondi e rettangolari in lamiere sottili fino a 1 mm di spessore. Allo stesso tempo, la testa laser funziona senza alzarsi e abbassarsi, il che offre un'elevata velocità e fa risparmiare gas. Questa modalità è adatta se la tua produzione si usa nella produzione di sistemi di ventilazione.
Previene la fusione degli angoli e migliora la qualità del prodotto facendo girare la testa del laser ad ogni angolo e non fermandosi. Ottieni angoli puliti e uniformi. La funzione RINGCUT è adatta per lavorare con materiali più spessi o quando si tagliano prodotti con più angolazioni dove la precisione è importante, come ingranaggi, monogrammi e banderuole meteorologiche, souvenir, ecc.
Ottimizzazione professionale della disposizione delle parti sul foglio, adatta alla produzione di prodotti promozionali. La funzione NESTING consente di disporre le parti sulla lamiera nel modo più efficiente possibile e il più vicino possibile l'una all'altra in modo che non vi siano spazi vuoti. Ciò consente di risparmiare materiale.
Consente di determinare con precisione la posizione del foglio sull'area di lavoro mediante tre punti di controllo. Basta mettere il materiale sul campo di lavoro, impostarne le dimensioni nel programma, e poi la macchina farà tutto da sola. Non è necessario disporre il materiale in modo perfettamente uniforme sul tavolo.
Utilizzato per inserire microconnessioni nel percorso utensile in modo che le parti non finiscano sul bordo. In questo caso, le parti dopo il taglio sono abbastanza facili da ottenere. Ciò evita che la testa di lavoro entri in collisione con le parti durante il processo. Questa funzione ti permetterà di produrre minuterie per prodotti promozionali e souvenir senza perderle sul campo di lavoro.
Questa modalità consente di collegare linee vicine tra loro, ovvero le combina in modo che la testa laser non tagli nello stesso punto. Questa funzione migliorerà notevolmente le prestazioni e ridurrà il tempo di funzionamento. Questa funzione è adatta per la produzione di massa, ad esempio nella produzione di spazi vuoti, prodotti pubblicitari e souvenir, ecc.

Metal cutters from Wattsan — forget about repairs and downtime

Precise design

In the process of designing the machine, various tests of static and dynamic loads were carried out to identify the maximum permissible deformations of the table and the bed in order to preserve the correct geometry of the structure. Due to the selected configuration, the maximum load on the table is increased by 800 kg of distributed weight. This allows processing materials up to 15 mm thick, with a 24/7 cutting accuracy of +-0.01 mm ,and ensures the durability of the bed up to 10 years.
Machine portal

Wattsan HARD machines use portals made of aluminum with an extra large cross-section. Aluminum portal with extra large cross-section is a good hardness and rigidity with light weight, as well as resistance against corrosion and oxidative processes. All this guarantees a long term and trouble-free operation.
Robust bed

Wattsan Hard frames have state-of-the-art design. Their main task is to prevent vibration when working at designed speeds and accelerations. The Wattsan Hard heat-treated steel base with stiffeners has a metal thickness of 15-18 mm, which ensures the "indestructibility" of the frame, service life over 10 years and trouble-free operation.

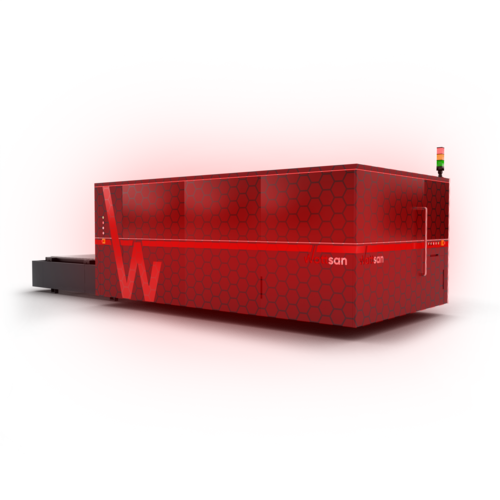

Protective cabin

The module with a cabin is designed to protect against reflected radiation and sparks during cutting. The cabin can be installed on any Wattsan metal cutter. And according to safety regulations, the cabin should be installed on machines with an emitter power of 2000 watts or more.
Triple frame protection

Refractory tiles are installed for protection of the transverse stiffeners inside the frame from heating and damage. The frame surface is protected by a special graphite and ceramic coating, as well as copper plates to prevent deformation of the bed from the thermal effects of the laser beam.
Double protection of the guides

Wattsan machines are equipped with a special metal protection of the machine corrugated surface to further maintain the cleanliness of the sliding guides, saving time and money for replacing the dust cover.
Loading rollers

Several ball bearings on the working table make it easier the sheet loading onto the table. The rollers can be mounted on the front, back or side of the machine as desired. The roller is lifted above the cutting table in such a way as to ensure optimal feeding. One of the most important advantages of this feeding system is the prevention of scratches on the material.

Serie E

Dotata di un telaio elettrosaldato in un unico pezzo e di un portale a estrusione per elevate accelerazioni. Adatta al taglio di metalli laminati.

6-8 mm

Spessore del telaio

80 m/min

Velocità di traslazione

Alluminio

Materiale del portale

Fino a 1,5 kW

Potenza laser
Serie S

Il portale della serie S è rinforzato con nervature in titanio. Perfetto per lavorare con grandi volumi di produzione.

10-12 mm

Spessore del telaio

120 m/min

Velocità di traslazione

Alluminio + Titanio

Materiale del portale

Fino a 6 kW

Potenza laser
Versione HARD

La versione Hard ha tre strati di protezione termica. Progettato per lavorare alla massima velocità e con grandi volumi di produzione.

>16 mm

Spessore del telaio

Fino a 210 m/min

Velocità di traslazione

Alluminio + Titanio

Materiale del portale

Fino a 20 kW

Potenza laser

Tavola di comparazione

Source power	1000 W	1500 W	3000 W	6000 W
Carbon steel (Oxygen)
Thickness, mm	Velocità (m/min)
1	10	22	34	42
2	6,2	6,8	7,5	8,2
3	3	3,6	4,4	5,5
4	2,2	2,8	3,8	5
5	1,8	2,4	3,2	3,6
6	1,6	2	2,6	3,4
8	1,2	1,4	2,2	3
10	0,8	1	1,6	2,4
12		0,8	1,4	2
14		0,6	1	1,3
16			0,8	1,1
18			0,7	1
20			0,6	0,9
22			0,5	0,8
24				0,6
24				0,4
Stainless steel (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	23,8	26,4	34	41,4
2	10,8	11,9	15,4	28,6
3	2,3	4,1	8,6	15,8
4	1,3	2,2	5,5	9,4
5	0,7	1,2	4,3	6
6		1	3,1	4,7
8			2	3,3
10			0,8	1,3
12			0,5	1,3
14				0,8
16				0,6
Aluminum (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8,4	16	34	42
2	3,4	6,6	15	25,5
3	1,4	3,8	7,6	14,6
4		1,4	4	5,8
5			3,3	4,9
6			2,1	4,1
8			0,9	2
10			0,6	1,7
12				0,8
14				0,6
16				0,5
Copper (Nitrogen)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	8	12	22	32
2	3,2	4	8	12
3	1	2,2	5,2	6,4
4		1,4	4	5,4
5			1,8	3,2
6			1,4	2,2
8			0,6	1,2
10				0,6
12				0,4
Ottone (Nitgoren)
Source power	1000 W	1500 W	3000 W	6000 W
Thickness, mm	Velocità (m/min)
1	7	10	22	35
2	2	4	12	20
3	0,5	1,8	5	12
4		1	3	9
5			2	6,5
6			1,3	3,8
8			0,6	1,8
10				1
12				0,7

Attrezzature ad alta tecnologia e precisione la precisione verificata sono garantite

Carenatura

Protezione di servomotori MITSUBISHI, riduttori epicicloidali SHIMPO e guide HIWIN da influenze esterne.
Copertura protettiva per testa laser

Protegge i componenti principali della testa laser.
Barra con fili

La barra consente di risparmiare cavi elettrici per la movimentazione del portale.
Circuito di protezione per fibra ottica

La catena protegge il cavo in fibra ottica e i fili per la testa laser.
Misuratore di pressione

Controlla e regola la pressione del gas per la testa laser.
Cuscinetti HIWIN

Il movimento della testa laser è effettuato da cuscinetti Hiwin. Fornisce un funzionamento regolare, un'elevata capacità di carico e un basso livello di rumorosità.
Servomotori MITSUBISHI

I servomotori MITSUBISHI hanno dimensioni ridotte, durata doppia, vibrazioni minime, accelerazione fino a 2G, facilità di sostituzione e manutenzione.
Riduttori epicicloidali SHIMPO

I riduttori SHIMPO convertono la coppia dal servomotore e la trasferiscono all'ingranaggio elicoidale, che aziona la corsa del portale e gli consente di muoversi più agevolmente.
Guide HIWIN

Le guide HIWIN hanno alta precisione e affidabilità, basso attrito e facilità di installazione. Sono sinonimo di affidabilità. L'installazione delle guide a rotaia sul telaio è sotto la supervisione di specialisti!
Cremagliere elicoidali LEAN

Aiutano la macchina a sopportare i carichi alla velocità richiesta e assicurano il buon funzionamento del portale. L'installazione di binari elicoidali sul telaio viene supervisionata da specialisti!

Procedura di acquisto

Selezione dell'attrezzatura

Vi assistiamo nella scelta di una macchina che soddisfi le vostre esigenze
Invio fattura

Concordiamo il set completo della macchina e inviamo la fattura con il costo finale dell'attrezzatura.
Pagamento

Intero se la macchina è in stock. 50% in anticipo 50% alla consegna se la macchina non è in stock.
Controlliamo la macchina

Il controllo di qualità in 3 fasi: nello stabilimento di Wattsan, nel nostro magazzino nei Paesi Bassi, prima della consegna.
Consegna o ritiro

Un'azienda di trasporti o ritiri la macchina dal nostro magazzino.
Attrezzatura di varo

Siamo qui per assisterti ogni volta che hai bisogno di supporto.

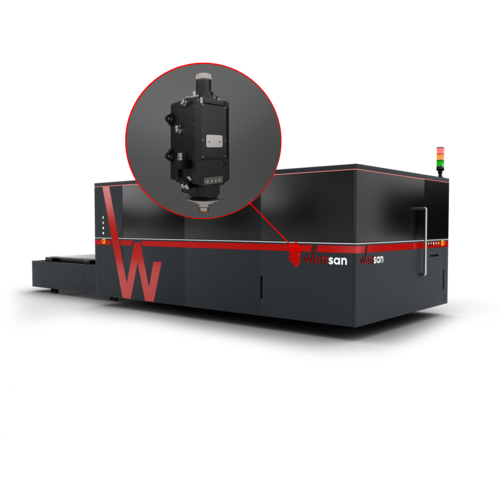

Testa laser per le tue esigenze

Le frese per metallo Wattsan sono dotate di teste laser di produttori famosi come Raytools, BOCI e Precitec.

1. Connettore QBH

  È l'anello di collegamento tra il cavo in fibra ottica e la testa laser. Impedisce l'inversione del raggio, proteggendo così la sorgente laser.
2. Modulo collimatore

  Utilizzato per restringere e appiattire il raggio laser. Rende il raggio laser adatto per l'ulteriore trasmissione al modulo di focalizzazione. Non dovrebbe essere cambiato più di una volta all'anno o meno.
1. Modulo di messa a fuoco con regolatore di posizione

  Cambio dinamico della lunghezza focale durante il funzionamento per garantire tagli profondi e di alta qualità.
2. Vetro protettivo

  I vetri protettivi proteggono le costose ottiche di messa a fuoco da polvere, sporco e scintille. Il vetro superiore viene sostituito raramente. Il vetro protettivo inferiore è il materiale di consumo principale.
3. Sensore induttivo

  Mantiene la giusta altezza dell'ugello sopra il materiale, garantendo un taglio stabile indipendentemente dalla curvatura del materiale.
1. Portaugello in ceramica

  Protegge la testa di taglio dal calore generato durante il processo di taglio laser.
2. Ugello

  Fornisce la posizione del getto di gas e del raggio laser sulla stessa linea per un taglio migliore.

Esperienze di blogger entusiasti

Sono estremamente soddisfatto del dispositivo! Il suo potente telaio rinforzato riduce le oscillazioni, il che è perfetto per incidere ad alta velocità. L'ho utilizzato per il vetro acrilico e i risultati sono davvero eccellenti.

Heinrich Schüür
Un ottimo incisore laser in grado di tagliare con facilità grandi spessori di legno. L'ho utilizzato sia per l'incisione che per il taglio e la macchina ha funzionato meravigliosamente.

Il Makerstauratore
Questo incisore laser può incidere senza problemi. Quanto è facile e veloce personalizzare i prodotti!

Riccardo Muscarella
La macchina ha una superficie perfettamente piana. Mi facilita il lavoro ripetitivo!

Matteo Moras
Ottimo lavoro eseguito in un'ora. Grazie alla velocità della macchina laser CO2.

Roberto D'Adago
Questo modello è fantastico e la precisione del laser è pazzesca, è affilato come un rasoio!

Roger Jungo

Protezione di tipo armadio:: Yes

Area di lavoro:: 2000x4000/2000x6000/2000x8500 mm

Telaio:: Metal sheet, Moulded with strengthening, Welded from thick-walled steel tube

Potenza del laser:: 20000-120000 W

Testa laser:: BOCI BLT 6

Tipo laser:: Raycus/IPG

Potenza del motore XY:: 1300/3000 W

Struttura dell'asse XY:: Guides HIWIN / Helical rack LEAN, 25 mm / 35 mm

Struttura dell'asse Z:: HIWIN Guides 20 mm / Ball Screws 25 mm

Sensore di altezza:: Automatic capacitive

Sistema di ingrassaggio:: Automatic centralized, semi-automatic

Massimo velocità di movimento:: 100/120 m/min

Massimo velocità di lavoro:: Depends on the material

Gas aggiuntivo:: air, argon, nitrogen, Oxygen

Precisione di riposizionamento:: ±0.02 mm

Z Potenza motore W:: 750 W

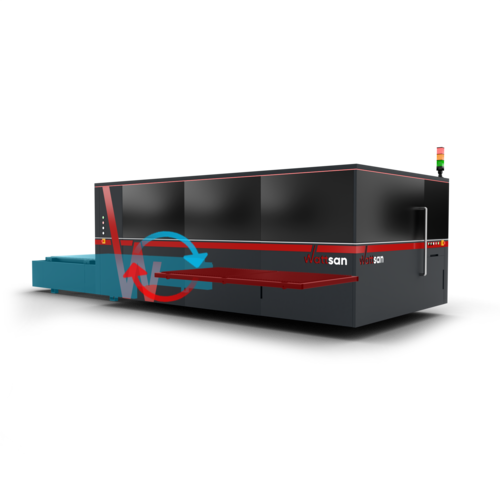

Cambio automatico dei piani di lavoro:: Yes

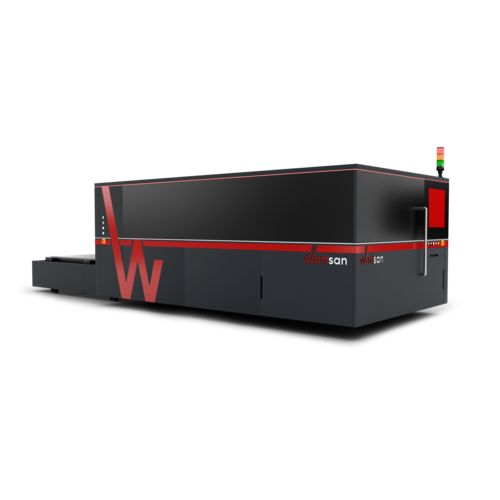

Sistema di controllo:: EtherCAT BUS FSCUT8000C

Elettricità di potenza:: Siemens

Software:: FSCUT 8000

Sistema di controllo dell'altezza:: BCS100

Tipo di sensori finali:: Inductive

Risposte alle domande

Un laser a fibra ottica è più adatto per il taglio del metallo, ma anche un laser CO2 appositamente attrezzato con un tubo laser ad alta potenza può essere adatto a questo scopo. Tuttavia, va tenuto presente che lo spessore del metallo per il taglio con un laser CO2 è limitato a 1,5 mm, mentre un laser a fibra ottica è in grado di tagliare fino a 25 mm.
Il costo di un'ora di taglio laser dipende non solo dalla potenza della macchina laser e dalla velocità del suo funzionamento, ma anche da una serie di altri fattori, quali: le capacità professionali dell'operatore della macchina, il costo del noleggio di un sala di produzione, il costo e il consumo di energia elettrica, il costo del materiale stesso, la quantità di scarti e tempi di fermo macchina e molto altro. Per rispondere in modo univoco alla domanda sul costo di un'ora di taglio laser, è necessario tenere conto di tutti questi parametri.
Un raggio laser focalizzato viene applicato alla superficie metallica, a seguito della quale si scioglie, il materiale fuso viene espulso dalla zona di taglio con l'aiuto di un gas ausiliario.
La potenza dell'emettitore laser dipende dallo spessore del materiale in lavorazione e dalla velocità di lavorazione desiderata. Ad esempio, un emettitore da 1 kW taglierà acciaio inossidabile spesso 1 mm a una velocità di 13 m/min, e un emettitore da 3 kW taglierà lo stesso materiale a una velocità di circa 35 m/min. Qui tutto dipende dal budget e dall'opportunità di utilizzare la massima capacità possibile. Anche se si può dire che nelle realtà competitive odierne non ha senso acquistare una macchina laser con una potenza inferiore a 1 kW.
