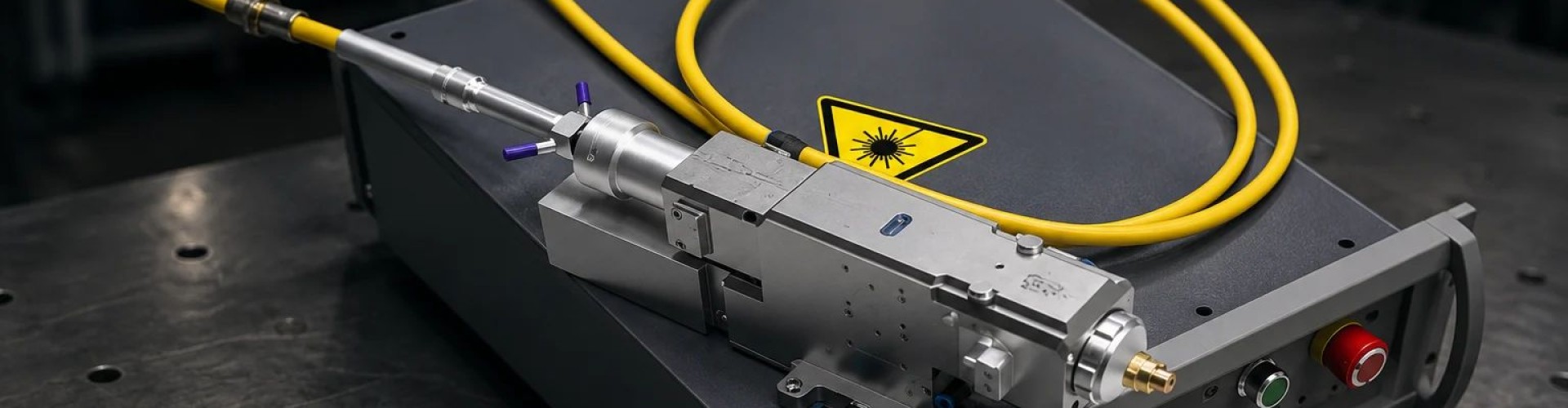

Τι είναι το λέιζερ ινών και πώς λειτουργεί;

Ένα λέιζερ ινών είναι ένα λέιζερ στερεάς κατάστασης, στο οποίο μια οπτική ίνα εμπλουτισμένη με ιόντα σπάνιων γαιών λειτουργεί ως μέσο ενίσχυσης. Οι διόδους άντλησης εγχέουν φως στην ίνα, ο εμπλουτισμένος πυρήνας το ενισχύει μέσω διεγερμένης εκπομπής, και ένας οπτικός συντονιστής δημιουργεί μια ελεγχόμενη δέσμη που διοχετεύεται και εστιάζεται για κοπή, σήμανση, συγκόλληση, καθαρισμό και άλλες εφαρμογές.

Αυτό το άρθρο εξηγεί τι συμβαίνει στο εσωτερικό μιας πηγής λέιζερ ινών, περιγράφει βήμα προς βήμα τη διαδικασία δημιουργίας της δέσμης, καλύπτει τους κύριους τύπους ταξινόμησης και δείχνει πώς το μήκος κύματος συνδέει τον σχεδιασμό της πηγής με την επεξεργασία υλικών στην πράξη. Επίσης, εξετάζει πού εντάσσεται η τεχνολογία αυτή στις βιομηχανικές μηχανές, πόσο διαρκεί συνήθως μια πηγή, και ποιες προφυλάξεις ασφαλείας ισχύουν. Για τη βασική φυσική της διεγερμένης εκπομπής, ανατρέξτε στον οδηγό του Virmer σχετικά με το πώς λειτουργούν τα λέιζερ.

Τι είναι το λέιζερ ινών;

Ένα λέιζερ ινών είναι ένας τύπος λέιζερ στερεάς κατάστασης που χρησιμοποιεί ένα τμήμα οπτικής ίνας —και όχι αέριο, κρυσταλλική ράβδο ή τσιπ ημιαγωγού— ως μέσο που παράγει και ενισχύει το φως. Η λέξη «ίνα» αναφέρεται στην ίδια την ενεργή ίνα, όχι σε ένα καλώδιο που απλώς μεταφέρει μια δέσμη που παράγεται αλλού.

Τρία σημεία αξίζει να διευκρινιστούν πριν προχωρήσουμε περαιτέρω:

• Η ίνα είναι το ενεργό μέσο, όχι ένα καλώδιο μεταφοράς. Ο πυρήνας της ίνας είναι εμπλουτισμένος με ιόντα σπάνιων γαιών — συνήθως ιττερβίου για βιομηχανικά συστήματα — και το φως παράγεται και ενισχύεται μέσα σε αυτόν τον εμπλουτισμένο πυρήνα.
• Μια πηγή λέιζερ ινών δεν είναι το ίδιο με μια μηχανή λέιζερ ινών. Η πηγή παράγει και διαμορφώνει τη δέσμη. Μια ολοκληρωμένη μηχανή χρειάζεται επίσης ένα σύστημα κίνησης ή σάρωσης, μια κεφαλή επεξεργασίας, οπτικά συστήματα εστίασης, χειριστήρια, σύστημα ψύξης, περίβλημα και σύστημα εξαγωγής καπνών ή σωματιδίων.
• Το ιττερβίου κυριαρχεί στη βιομηχανική επεξεργασία μετάλλων, αλλά δεν είναι η μόνη επιλογή. Άλλα πρόσθετα, όπως το έρβιο και το θούλιο, παράγουν διαφορετικά μήκη κύματος για εφαρμογές τηλεπικοινωνιών, ιατρικές και ανίχνευσης.

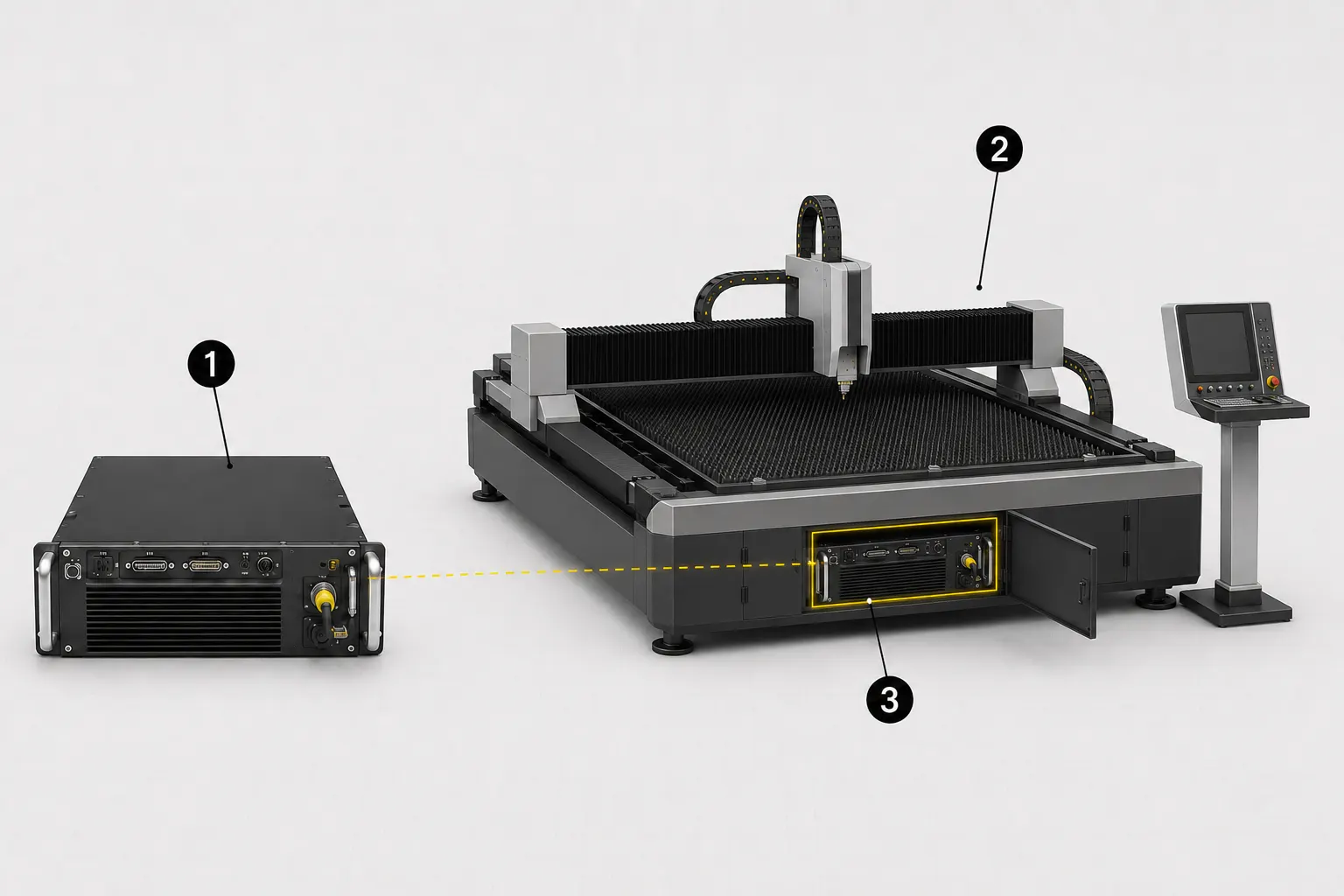

Λεζάντα: 1 - Αυτόνομη πηγή λέιζερ ινών, 2 - Πλήρης μηχανή κοπής με λέιζερ ινών, 3 - Πηγή λέιζερ ινών εγκατεστημένη μέσα στη μηχανή

Τι περιέχει ένα λέιζερ ινών;

Μια πηγή λέιζερ ινών αποτελείται από ένα μικρό σύνολο εξαρτημάτων, καθένα από τα οποία εκτελεί μια συγκεκριμένη λειτουργία στη διαδρομή από την ηλεκτρική ισχύ έως την παραγωγή μιας χρησιμοποιήσιμης δέσμης. Η κατανόηση αυτού του χάρτη εξαρτημάτων καθιστά ευκολότερη την παρακολούθηση της βήμα-βήμα διαδικασίας στην επόμενη ενότητα, καθώς κάθε βήμα αντιστοιχεί σε ένα ή περισσότερα από αυτά τα εξαρτήματα.

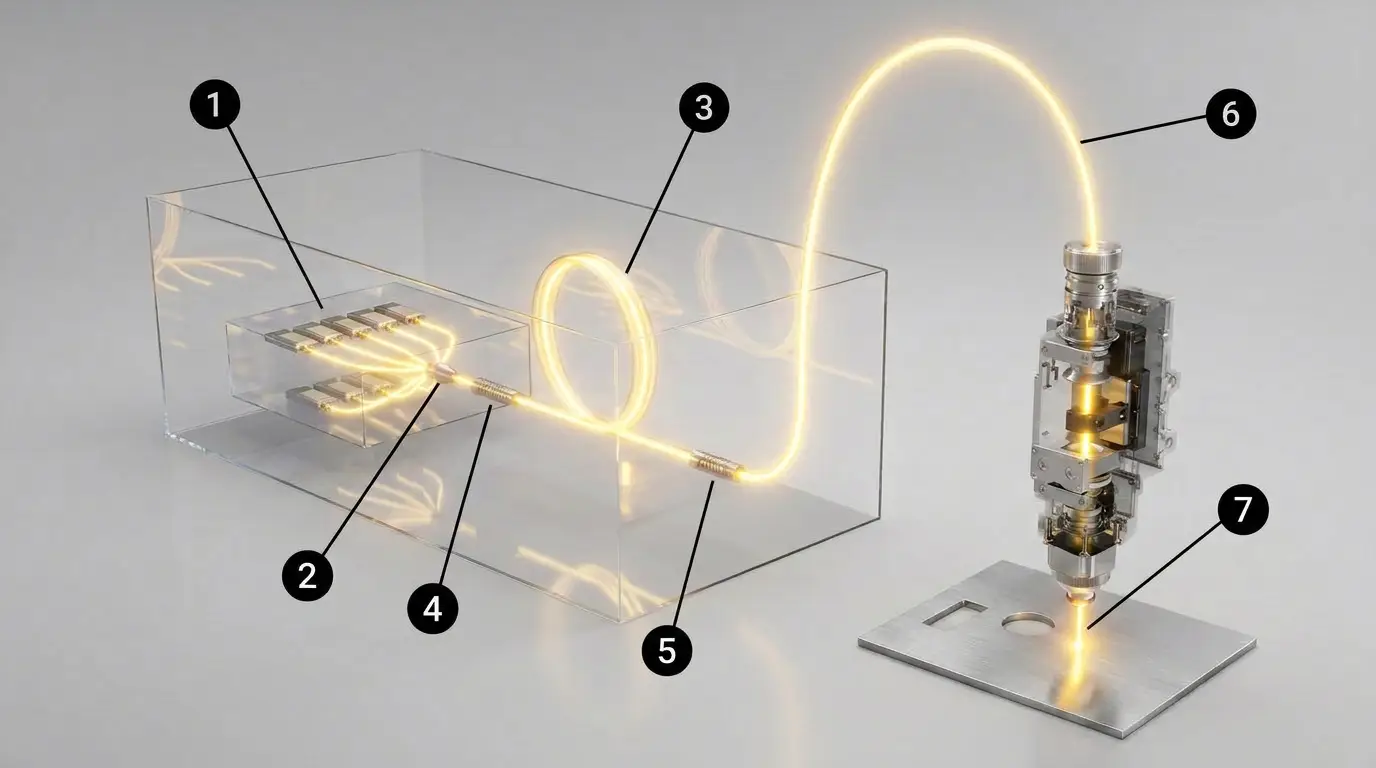

Λεζάντα:1 - Διόδους άντλησης, 2 - Συνδυαστή άντλησης, 3 - Ενεργή ίνα με πρόσμιξη, 4 - Πλέγμα Bragg ινών υψηλής ανακλαστικότητας, 5 - Πλέγμα Bragg εξόδου μερικής ανακλαστικότητας, 6 - Ίνα μεταφοράς, 7 - Οπτικά συστήματα εστίασης και τεμάχιο εργασίας

Δίοδοι άντλησης

Οι διόδους άντλησης μετατρέπουν το ηλεκτρικό ρεύμα σε φως, συνήθως στην περιοχή των 900-980 nm για συστήματα ιττερβίου. Αυτό το φως —που ονομάζεται φως άντλησης— δεν είναι η τελική ακτίνα λέιζερ. Είναι η εισερχόμενη ενέργεια που αργότερα θα απορροφηθεί και θα μετατραπεί μέσα στην εμπλουτισμένη ίνα.

Πυρήνας και επένδυση εμπλουτισμένης ίνας

Η ενεργή ίνα διαθέτει πυρήνα πυριτίου εμπλουτισμένο με ιόντα σπάνιων γαιών, ο οποίος περιβάλλεται από ένα ή περισσότερα στρώματα επένδυσης με χαμηλότερο δείκτη διάθλασης. Αυτή η δομή περιορίζει το φως στον πυρήνα μέσω ολικής εσωτερικής ανάκλασης. Σε βιομηχανικές κατασκευές υψηλής ισχύος, η ίνα χρησιμοποιεί συνήθως δομή διπλού περιβλήματος: το φως άντλησης διατρέχει ένα εσωτερικό στρώμα περιβλήματος και διασχίζει επανειλημμένα τον εμπλουτισμένο πυρήνα, ενώ ο ίδιος ο πυρήνας μεταφέρει τη δέσμη του ενισχυμένου σήματος.

Οπτικός συντονιστής και πλέγματα Bragg ινών

Ο συντονιστής παρέχει οπτική ανάδραση, έτσι ώστε το φως να συσσωρεύεται σε μια συνεκτική δέσμη αντί να διέρχεται απλώς μία φορά. Σε πολλά λέιζερ ινών, αυτή η ανάδραση προέρχεται από πλέγματα Bragg ινών — τμήματα ίνας με περιοδική δομή που ανακλούν μια συγκεκριμένη ζώνη μήκους κύματος. Ένα πλέγμα λειτουργεί ως ανακλαστήρας υψηλής ανακλαστικότητας, ενώ ένα άλλο λειτουργεί ως μερικός, ή εξόδου, ανακλαστήρα που επιτρέπει σε μέρος του ενισχυμένου φωτός να εξέλθει ως χρησιμοποιήσιμη δέσμη. Η αρχιτεκτονική του συντονιστή ποικίλλει ανάλογα με τον κατασκευαστή και τον σχεδιασμό της πηγής, οπότε δεν κατασκευάζονται όλα τα λέιζερ ινών με τον ίδιο ακριβώς τρόπο.

Έξοδος και διεπαφή μεταφοράς δέσμης

Στο άκρο εξόδου της πηγής, η διαμορφωμένη δέσμη περνάει στα οπτικά συστήματα μεταφοράς και του μηχανήματος. Από αυτό το σημείο, η ευθυγράμμιση, η κατεύθυνση και η εστίαση εξαρτώνται από το συγκεκριμένο μηχάνημα — μια κεφαλή κοπής, έναν σαρωτή galvo για σήμανση, μια κεφαλή συγκόλλησης ή μια κεφαλή καθαρισμού, καθένας από τους οποίους κατευθύνει και διαμορφώνει τη δέσμη με διαφορετικό τρόπο. Αυτές οι λεπτομέρειες σε επίπεδο εξοπλισμού καλύπτονται στους ειδικούς οδηγούς της Virmer για μηχανήματα κοπής, συγκόλλησης, σήμανσης και καθαρισμού και όχι εδώ.

Πώς λειτουργεί ένα λέιζερ ινών; Βήμα προς βήμα

Τα έξι βήματα που ακολουθούν περιγράφουν μια συνεχή πορεία από την ηλεκτρική τροφοδοσία έως την εστιασμένη δέσμη στο τεμάχιο εργασίας. Κάθε βήμα βασίζεται στο προηγούμενο, οπότε η σειρά έχει σημασία: αν παραλείψουμε το φως της αντλίας και περάσουμε κατευθείαν στην «ενίσχυση» χωρίς το στάδιο απορρόφησης, θα παραλείψουμε τον λόγο για τον οποίο η ίνα χρειάζεται-γης. Η διαδικασία λαμβάνει χώρα σχεδόν αμέσως μόλις η πηγή τροφοδοτηθεί και σταθεροποιηθεί.

Βήμα 1: Οι διόδους άντλησης παράγουν φως

Το ηλεκτρικό ρεύμα τροφοδοτεί τις διόδους αντλίας ημιαγωγών, οι οποίες μετατρέπουν το ρεύμα αυτό σε φως σε μήκος κύματος που μπορεί να απορροφήσει η εμπλουτισμένη ίνα. Αυτό το φως αντλίας συζεύγεται με την ίνα, αλλά δεν αποτελεί ακόμη την ενεργή δέσμη λέιζερ.

Βήμα 2: Η ίνα καθοδηγεί το φως αντλίας

Η γεωμετρία του πυρήνα και του περιβλήματος περιορίζει το φως άντλησης και το καθοδηγεί κατά μήκος της ίνας. Σε σχεδιασμούς διπλού περιβλήματος υψηλής ισχύος, το φως άντλησης διατρέχει το εσωτερικό περίβλημα και διασχίζει επανειλημμένα τον εμπλουτισμένο πυρήνα καθώς διαδίδεται, αυξάνοντας την πιθανότητα απορρόφησης.

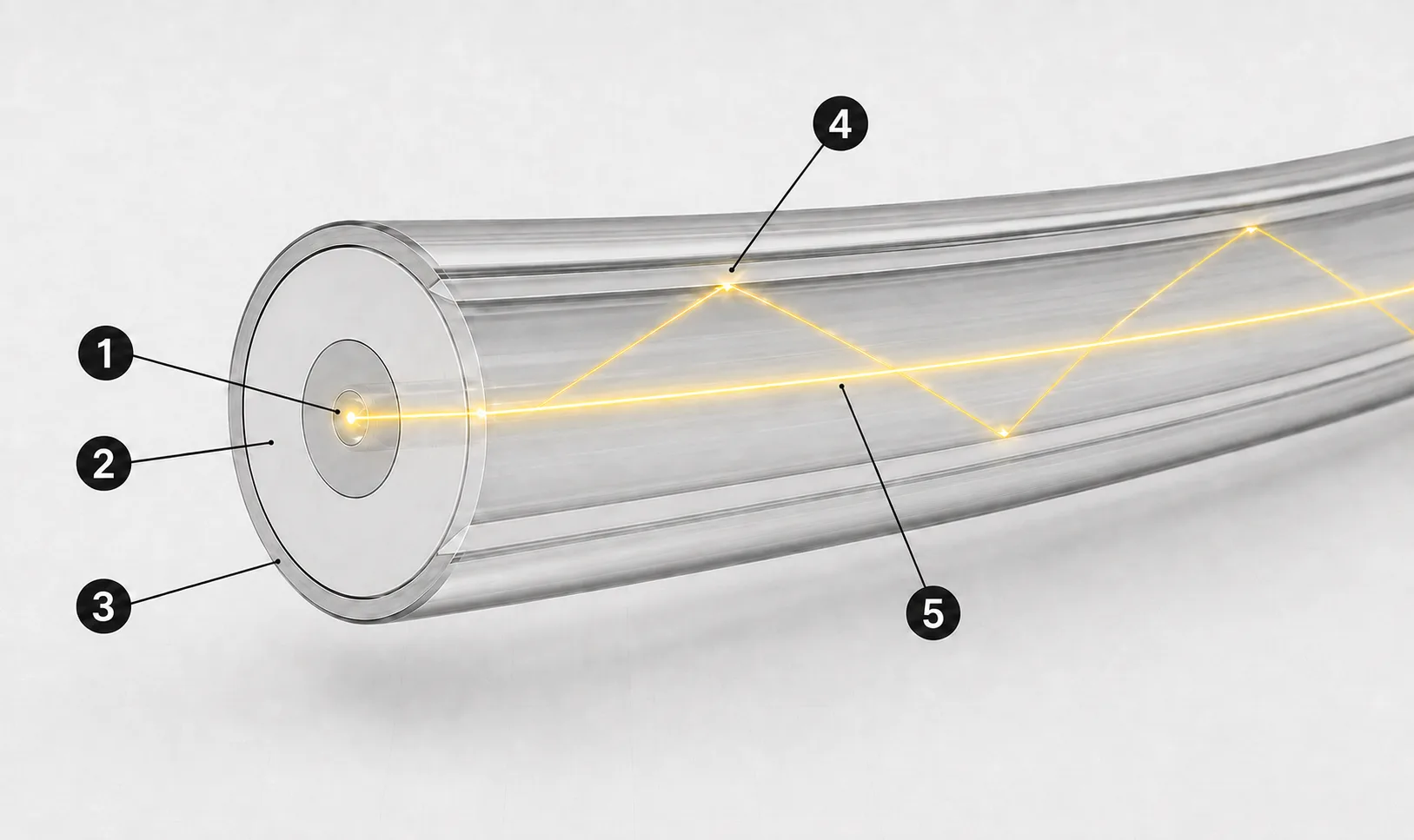

Λεζάντα: 1 - Πυρήνας με πρόσμιξη, 2 - Εσωτερικό περίβλημα, 3 - Εξωτερικό περίβλημα, 4 - Φως αντλίας που ανακλάται εντός του εσωτερικού περιβλήματος, 5 - Σήμα λέιζερ που καθοδηγείται μέσω του κεντρικού πυρήνα

Βήμα 3: Τα ιόντα σπάνιων γαιών απορροφούν ενέργεια

Καθώς το φως αντλίας διαπερνά τον εμπλουτισμένο πυρήνα, τα ιόντα σπάνιων γαιών απορροφούν αυτή την ενέργεια και μεταβαίνουν σε μια διεγερμένη κατάσταση υψηλότερης ενέργειας. Όταν διεγερθούν αρκετά ιόντα, η ίνα φτάνει στην αντιστροφή πληθυσμού — την κατάσταση που απαιτείται για να ξεκινήσει η ενίσχυση του φωτός.

Βήμα 4: Η διεγερμένη εκπομπή ενισχύει το φως

Ένα υπάρχον φωτόνιο που διατρέχει τον διεγερμένο πυρήνα μπορεί να προκαλέσει την απελευθέρωση ενός αντίστοιχου φωτονίου από ένα διεγερμένο ιόν — με το ίδιο μήκος κύματος, φάση και κατεύθυνση. Αυτή η διαδικασία, που ονομάζεται διεγερμένη εκπομπή, επαναλαμβάνεται κατά μήκος της ίνας, ενισχύοντας το φως καθώς αυτό διαδίδεται.

Βήμα 5: Ο συντονιστής επιλέγει και δημιουργεί την έξοδο του λέιζερ

Τα πλέγματα Bragg ινών ανακλούν το μήκος κύματος-στόχο πίσω στην ενεργή ίνα, έτσι ώστε το φως να διέρχεται επανειλημμένα από το μέσο ενίσχυσης και να συνεχίζει να αυξάνει την έντασή του. Ένα μέρος αυτού του ενισχυμένου φωτός εξέρχεται μέσω του ανακλαστήρα εξόδου ως η χρησιμοποιήσιμη δέσμη λέιζερ. Τα πλέγματαείναι συνηθισμένοι, αλλά δεν είναι ο μόνος τύπος συντονιστή που χρησιμοποιείται στον κλάδο των λέιζερ ινών.

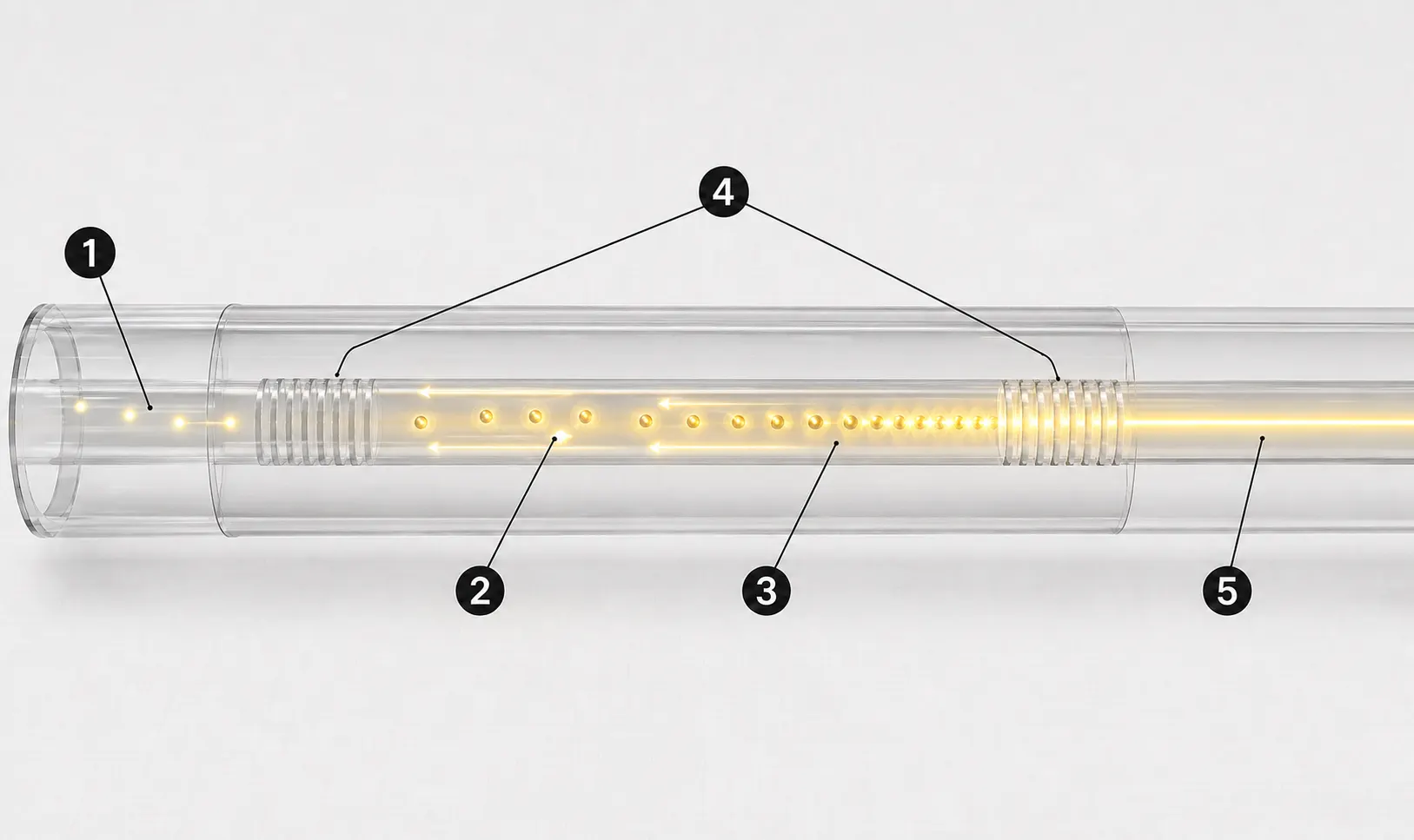

Λεζάντα: 1 - Φως αντλίας που εισέρχεται στην ενεργή ίνα, 2 - Ενεργοποιημένο ιόν σπάνιων γαιών, 3 - Φωτόνια που παράγονται μέσω διεγερμένης εκπομπής. 4 - Πλέγματα Bragg ινών που σχηματίζουν την κοιλότητα λέιζερ, 5 - Ενισχυμένη δέσμη εξόδου

Βήμα 6: Η δέσμη εξέρχεται από την πηγή προς τα οπτικά συστήματα του μηχανήματος

Η τελική δέσμη εξέρχεται από την πηγή και εισέρχεται στο οπτικό σύστημα του μηχανήματος που τροφοδοτεί. Από εδώ, η ευθυγράμμιση, η κατεύθυνση ή η σάρωση, καθώς και η τελική εστίαση, πραγματοποιούνται από οπτικά συστήματα ειδικά για κάθε μηχάνημα, τα οποία διαφέρουν ανάλογα με το αν πρόκειται για συστήματα κοπής, σήμανσης, συγκόλλησης και καθαρισμού.

Μόλις η δέσμη εξέλθει από την πηγή, η ίδια η γεωμετρία της ίνας έχει ήδη αναλάβει το μεγαλύτερο μέρος της εργασίας. Το μακρύ, λεπτό μήκος αλληλεπίδρασης εντός του εμπλουτισμένου πυρήνα επιτρέπει σημαντική ενίσχυση εντός ενός συμπαγούς χώρου, ενώ η υψηλή αναλογία επιφάνειαςπρος τον όγκο της ίνας συμβάλλει στην αποτελεσματική απαγωγή της θερμότητας. Τα τμήματα που αποτελούνται εξ ολοκλήρου από ίνες μεταξύ των εξαρτημάτων μειώνουν επίσης τον αριθμό των σημείων ευθυγράμμισης στον ελεύθερο χώρο, κάτι που αποτελεί βασικό λόγο για τον οποίο τα λέιζερ ινών τείνουν να είναι συμπαγή και μηχανικά σταθερά σε σύγκριση με τους τύπους λέιζερ που βασίζονται σε οπτικές διαδρομές ανοιχτής δέσμης.

Γιατί έχει σημασία το μήκος κύματος του λέιζερ ινών;

Το μήκος κύματος είναι ένας από τους κύριους παράγοντες που καθορίζουν αν ένα υλικό απορροφά, ανακλά ή μεταδίδει μια ακτίνα λέιζερ, γεγονός που επηρεάζει άμεσα το αν ένα συγκεκριμένο λέιζερ ινών μπορεί να επεξεργαστεί αποτελεσματικά το υλικό αυτό. Για τις βιομηχανικές πηγές ιττερβίου, η έξοδος κυμαίνεται συνήθως σε ένα εύρος περίπου 1.030-1.100 nm, με συχνά αναφερόμενες τιμές γύρω στα 1.064 nm ή 1.070-1.080 nm, ανάλογα με τον συγκεκριμένο σχεδιασμό της πηγής· οποιαδήποτε στενότερη τιμή θα πρέπει να επιβεβαιώνεται με βάση την τεκμηρίωση του συγκεκριμένου κατασκευαστή και όχι να θεωρείται καθολική.

Η απορρόφηση σε οποιοδήποτε δεδομένο μήκος κύματος δεν είναι σταθερή για μια κατηγορία υλικών — εξαρτάται από το συγκεκριμένο κράμα, το φινίρισμα της επιφάνειας, τη θερμοκρασία και τυχόν υπάρχον στρώμα οξειδίου ή επίστρωση, και μπορεί να μεταβληθεί καθώς προχωρά η επεξεργασία και η επιφάνεια θερμαίνεται. Αυτός είναι ο λόγος για τον οποίο οι ισχυρισμοί ότι ένα μήκος κύματος λειτουργεί ομοιόμορφα καλά σε «τα περισσότερα υλικά» ή «όλα τα μέταλλα» δεν ισχύουν υπό πραγματικές συνθήκες λειτουργίας.

Δύο γενικά πρότυπα αποτελούν χρήσιμα σημεία εκκίνησης, με την επιφύλαξη ότι κανένα από τα δύο δεν αποτελεί απόλυτο κανόνα:

• Τα διαφανή υλικά, όπως το διαυγές γυαλί και το ακρυλικό, γενικά διαπερνούν το φως κοντά στο 1 μm αντί να το απορροφούν, γεγονός που τα καθιστά ακατάλληλα για τα συνήθη μήκη κύματος των ινών Yb χωρίς ειδικές προσαρμογές της διαδικασίας.
• Το ξύλο και άλλα οργανικά υλικά επεξεργάζονται συνήθως με λέιζερ CO₂ γύρω στα 10,6 μm και όχι με μήκη κύματος ινών στο εγγύς υπέρυθρο, αν και αυτό αποτελεί μια γενική τάση και όχι μια απόλυτη εξαίρεση για κάθε εξειδικευμένο σύστημα ινών.

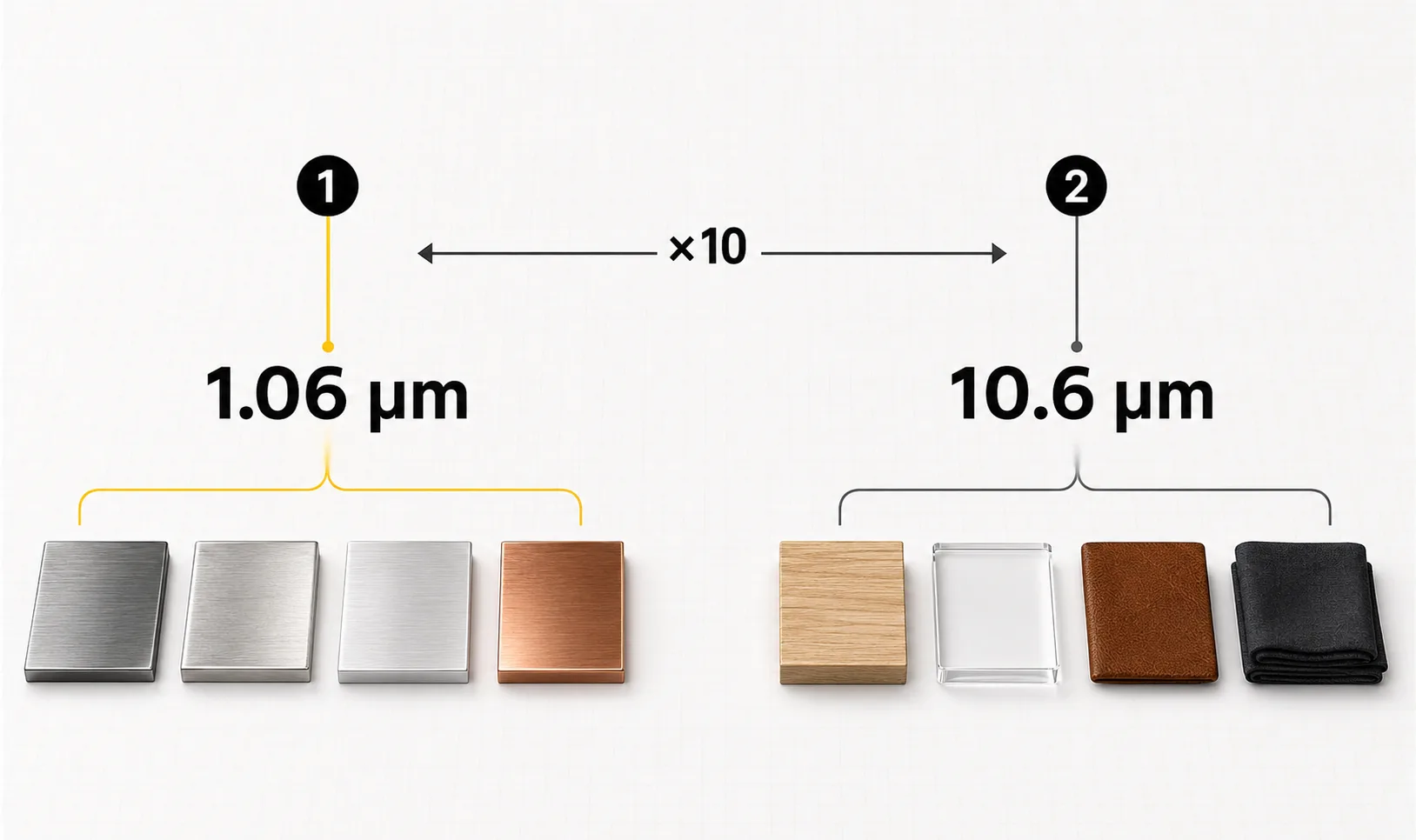

Λεζάντα: 1 - Λέιζερ ινών ιττερβίου - περίπου 1,06 μικρόμετρα· αντιπροσωπευτικά υλικά: χάλυβας (ανοξείδωτος χάλυβας), τιτάνιο, αλουμίνιο και χαλκός, 2 - Λέιζερ CO2 - περίπου 10,6 μικρόμετρα· αντιπροσωπευτικά υλικά: ξύλο, διαφανές ακρυλικό, δέρμα και ύφασμα.

Κύριοι τύποι λέιζερ ινών

Μια πηγή λέιζερ ινών μπορεί να ταξινομηθεί ταυτόχρονα σύμφωνα με διάφορους ανεξάρτητους άξονες, και αυτοί οι άξονες συχνά συγχέονται μεταξύ τους στα κείμενα του κλάδου. Το πρόσθετο, ο χρονικός τρόπος λειτουργίας, η αρχιτεκτονική παραγωγής παλμών και ο τρόπος δέσμης περιγράφουν το καθένα μια διαφορετική ιδιότητα της ίδιας πηγής, και όχι ανταγωνιστικές εκδοχές μιας ταξινόμησης.

Ανά πρόσθετο και μήκος κύματος

Το πρόσθετο που προστίθεται στον πυρήνα της ίνας καθορίζει το εύρος μήκους κύματος που μπορεί να παράγει η πηγή. Το ύττερβιο είναι η κυρίαρχη επιλογή για τη βιομηχανική επεξεργασία μετάλλων κοντά στο 1 μm. Το έρβιο και το θούλιο εξυπηρετούν άλλα εύρη μήκους κύματος που χρησιμοποιούνται στις τηλεπικοινωνίες, την ιατρική και την εξειδικευμένη ανίχνευση. Λιγότερο συνηθισμένες διαμορφώσεις — όπως οι σχεδιασμοί ανύψωσης συχνότητας ή μετατόπισης Raman — υπάρχουν κυρίως σε ερευνητικά και εξειδικευμένα εργαστηριακά περιβάλλοντα και όχι στη βασική βιομηχανική επεξεργασία.

Συνεχές κύμα έναντι παλμικού

Ένα λέιζερ ινών συνεχούς κύματος (CW) παρέχει σταθερή έξοδο και υψηλή μέση ισχύ, κάτι που ταιριάζει σε εργασίες κοπής υψηλής απόδοσης, συγκόλλησης και ορισμένων διαδικασιών καθαρισμού. Ένα παλμικό λέιζερ ινών παρέχει ενέργεια σε διακριτούς παλμούς, παράγοντας υψηλή μέγιστη ισχύ με πιο ελεγχόμενη εισροή θερμότητας – χαρακτηριστική για σήμανση, χάραξη, δημιουργία υφής και καθαρισμό με παλμούς. Η σωστή επιλογή εξαρτάται από τη διαδικασία και τις παραμέτρους της και όχι από έναν απλό κανόνα ότι το CW σημαίνει ταχύτητα και το παλμικό σημαίνει ποιότητα.

Q-Switched έναντι MOPA

Το Q-switching περιγράφει μια μέθοδο δημιουργίας σύντομων παλμών υψηλής έντασης μέσω της ταχείας διαμόρφωσης των απωλειών του συντονιστή. Το MOPA (master oscillator power amplifier) περιγράφει μια αρχιτεκτονική που αποτελείται από μια πηγή εκκίνησης και ένα ή περισσότερα στάδια ενίσχυσης, η οποία επιτρέπει την ανεξάρτητη ρύθμιση των παραμέτρων των παλμών εντός των ορίων της συγκεκριμένης πηγής. Αυτοί οι δύο όροι περιγράφουν διαφορετικά πράγματα - μια μέθοδο σχηματισμού παλμών και μια αρχιτεκτονική συστήματος - και ως εκ τούτου δεν πρέπει να αντιμετωπίζονται ως απλές εναλλακτικές της διάκρισης CW/παλμικό.

Μονοτροπικός (Single-Mode) έναντι Πολυτροπικού (Multimode)

Οι όροι «μονοτροπικός» και «πολυτροπικός» περιγράφουν τη χωρική δομή της δέσμης εξόδου. Η έξοδος-η έξοδος μονής λειτουργίας προσφέρει γενικά υψηλότερη ποιότητα δέσμης, καλύτερη δυνατότητα εστίασης και μικρότερο εφικτό μέγεθος σημείου, κάτι που ωφελεί τις λεπτές ή ακριβείς εργασίες. Οι σχεδιασμοί πολλαπλής λειτουργίας μπορούν να κλιμακωθούν σε υψηλότερα επίπεδα ισχύος, κάτι που ταιριάζει σε πιο απαιτητικές εργασίες επεξεργασίας. Καμία από τις δύο λειτουργίες δεν είναι καθολικά καλύτερη· η σωστή επιλογή εξαρτάται από την ισορροπία μεταξύ ακρίβειας και ισχύος που απαιτεί η εφαρμογή.

Πίνακας 1: Άξονες ταξινόμησης των λέιζερ ινών

Ο πίνακας αυτός παρουσιάζει κατηγορίες ταξινόμησης και όχι ισοδυναμία «ένα προς ένα» μεταξύ των γραμμών — μια πραγματική πηγή συνδυάζει μια επιλογή από κάθε άξονα, και οι συνδυασμοί πρέπει να επιβεβαιώνονται σύμφωνα με τις προδιαγραφές του κατασκευαστή.

Πώς χρησιμοποιείται η τεχνολογία λέιζερ ινών στις βιομηχανικές μηχανές;

Η ίδια αρχή δημιουργίας δέσμης που περιγράφηκε παραπάνω ενσωματώνεται σε διάφορες ξεχωριστές κατηγορίες βιομηχανικού εξοπλισμού, καθεμία από τις οποίες κατευθύνει, διαμορφώνει και εφαρμόζει τη δέσμη με διαφορετικό τρόπο. Αυτή η ενότητα είναι σκόπιμα συνοπτική — η λεπτομερής κατασκευή κάθε τύπου μηχανήματος καλύπτεται σε ξεχωριστό οδηγό.

Οι μηχανές κοπής με λέιζερ ινών χρησιμοποιούν συνήθως μια πηγή υψηλής ισχύος σε συνδυασμό με μια ελεγχόμενη κεφαλή επεξεργασίας που μετακινεί τη δέσμη ή το τεμάχιο εργασίας κατά μήκος μιας προγραμματισμένης διαδρομής. Λεπτομέρειες σχετικά με την κεφαλή κοπής, το αέριο υποβοήθησης, την κίνηση CNC, τη διάτρηση, το πάχος και την ταχύτητα καλύπτονται στο κεφάλαιο «Πώς λειτουργεί μια μηχανή κοπής με λέιζερ ινών».

Οι μηχανές συγκόλλησης με λέιζερ χρησιμοποιούν τη δέσμη για να δημιουργήσουν μια τοπική ζώνη τήξης που ενώνει δύο κομμάτια υλικού. Ο σχεδιασμός του τροφοδότη σύρματος, η διαμόρφωση της κεφαλής συγκόλλησης, το αέριο προστασίας, ο σχηματισμός ραφής και η διάταξη της μηχανής καλύπτονται στο άρθρο σχετικά με τον τρόπο λειτουργίας μιας μηχανής συγκόλλησης με λέιζερ.

Οι μηχανές καθαρισμού με λέιζερ εφαρμόζουν ελεγχόμενη ενέργεια για την απομάκρυνση ρύπων ή επιστρώσεων, περιορίζοντας παράλληλα την επίδραση στο υποκείμενο υλικό. Ο σχεδιασμός του σαρωτή, η επικάλυψη παλμών, τα μοτίβα καθαρισμού, τα όρια αφαίρεσης και η εξαγωγή καλύπτονται στο άρθρο «Πώς λειτουργεί μια μηχανή καθαρισμού με λέιζερ».

Οι μηχανές σήμανσης με λέιζερ χρησιμοποιούν μια εστιασμένη δέσμη για να τροποποιήσουν ή να αφαιρέσουν ένα λεπτό επιφανειακό στρώμα, δημιουργώντας μόνιμους κωδικούς, σειριακούς αριθμούς, λογότυπα ή σημάδια ιχνηλασιμότητας. Ο σχεδιασμός του σαρωτή Galvo, η διαμόρφωση του φακού F-theta, το μέγεθος του πεδίου σήμανσης και το σύστημα εστίασης καλύπτονται στο πώς λειτουργεί μια μηχανή σήμανσης με λέιζερ.

Πέρα από τη βιομηχανία, τα λέιζερ ινών χρησιμοποιούνται επίσης στις τηλεπικοινωνίες, την ανίχνευση, την ιατρική και την έρευνα, καθώς η ίδια αρχή της εμπλουτισμένης ίνας αποτελεί τη βάση πολλών πηγών φωτός και ενισχυτών εκτός του τομέα της βιομηχανικής επεξεργασίας υλικών. Αυτό σημαίνει ότι ο όρος «λέιζερ ινών» έχει ευρύτερη έννοια από τον εξοπλισμό του χώρου παραγωγής μόνο.

Πίνακας 2: Ενσωμάτωση λέιζερ ινών ανά τύπο μηχανήματος

Πλεονεκτήματα και περιορισμοί των λέιζερ ινών

Κάθε πλεονέκτημα που αναφέρεται παρακάτω συνοδεύεται από έναν συγκεκριμένο λόγο για τον οποίο ισχύει, και το καθένα συνδυάζεται με μια προϋπόθεση που το περιορίζει — τα πλεονεκτήματα ενός λέιζερ ινών είναι πραγματικά, αλλά δεν είναι άνευ όρων.

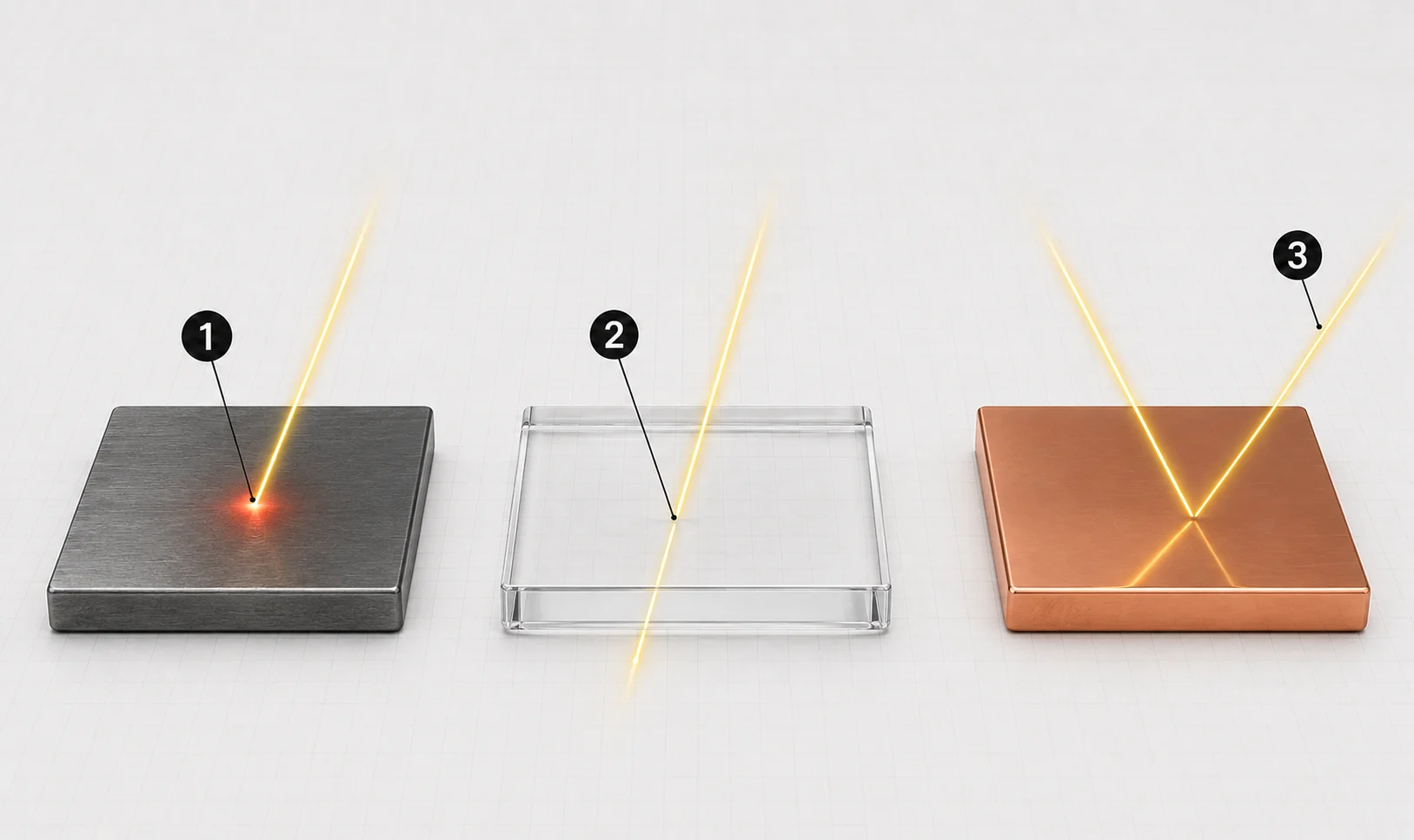

Λεζάντα: 1. Απορρόφηση – ο χάλυβας απορροφά ενέργεια, δημιουργώντας μια ζώνη θέρμανσης· 2. Μετάδοση - η ακτινοβολία διαπερνά το διαφανές γυαλί ή το ακρυλικό σχεδόν χωρίς καμία επίδραση· 3. Αντανάκλαση - ο γυαλισμένος χαλκός ανακλά ένα σημαντικό μέρος της ενέργειας.

Συνηθισμένοι περιορισμοί που πρέπει να σταθμιστούν έναντι αυτών των πλεονεκτημάτων:

• Η συμβατότητα των υλικών εξαρτάται από το μήκος κύματος και δεν είναι καθολική.
• Τα ανακλαστικά μέταλλα, όπως ο χαλκός και ο ορείχαλκος, μπορούν να υποβληθούν σε επεξεργασία με τα κατάλληλα συστήματα, αλλά δημιουργούν προκλήσεις όσον αφορά τον έλεγχο της διαδικασίας και την οπισθοαντανάκλαση.
• Τα διαφανή και οργανικά υλικά συχνά απαιτούν διαφορετικό μήκος κύματος — συνήθως CO₂ — για πολλές εργασίες στο εργαστήριο.
• Τα μη γραμμικά οπτικά φαινόμενα, θερμικά ζητήματα και οι συμβιβασμοί ως προς την ποιότητα της δέσμης γίνονται πιο σημαντικά καθώς αυξάνεται η ισχύς.
• Μια πηγή που απαιτεί ελάχιστη συντήρηση δεν σημαίνει ότι η μηχανή δεν χρειάζεται καθόλου συντήρηση· τα οπτικά συστήματα, τα συστήματα ψύξης και εξαγωγής εξακολουθούν να χρειάζονται συντήρηση.
• Τα συστήματα υψηλής ισχύος απαιτούν περιβλήματα, συστήματα ασφαλείας, συστήματα εξαγωγής και εκπαιδευμένους χειριστές.

Λέιζερ ινών έναντι λέιζερ CO2

Πίνακας 3: Λέιζερ ινών έναντι λέιζερ CO2 με μια ματιά

Για μια ευρύτερη σύγκριση μεταξύ των τύπων πηγών λέιζερ, δείτε τον οδηγό για τους κύριους τύπους πηγών λέιζερ που χρησιμοποιούνται σε μηχανήματα λέιζερ και το ειδικό επεξηγηματικό άρθρο σχετικά με τον τρόπο λειτουργίας ενός λέιζερ CO2.

Πόσο διαρκεί ένα λέιζερ ινών;

Οι πηγές λέιζερ ινών είναι γνωστές για τη μεγάλη διάρκεια ζωής τους, αλλά ο ευρέως αναφερόμενος αριθμός των 100.000 ωρών χρειάζεται το κατάλληλο πλαίσιο για να είναι ακριβής. Διάφορες ξεχωριστές μετρήσεις αναμειγνύονται στο διαφημιστικό υλικό, και ο διαχωρισμός τους δίνει μια σαφέστερη εικόνα.

Το MTBF δεν είναι η διάρκεια ζωής. Το MTBF (μέσος χρόνος μεταξύ βλαβών) είναι μια στατιστική εκτίμηση αξιοπιστίας που υπολογίζεται από δοκιμές σε επίπεδο εξαρτημάτων, και όχι μια εγγυημένη διάρκεια λειτουργίας για μια συγκεκριμένη μονάδα. Η εκτίμηση της διάρκειας ζωής μιας διόδου, η περίοδος εγγύησης του κατασκευαστή, η σταδιακή μείωση της ισχύος εξόδου και η διάρκεια ζωής ολόκληρου του μηχανήματος είναι τέσσερις ξεχωριστοί αριθμοί, και δεν πρέπει να θεωρείται ότι ένας ενιαίος ισχυρισμός «100.000 ώρες» τα καλύπτει όλα.

Εάν αναφέρεται ένα συγκεκριμένο εύρος διάρκειας ζωής για μια πηγή, θα πρέπει να συνδέεται με έναν συγκεκριμένο κατασκευαστή ή μια οικογένεια προϊόντων και να υποστηρίζεται από το φύλλο δεδομένων ή τη δήλωση αξιοπιστίας του εν λόγω κατασκευαστή, αντί να αντιμετωπίζεται ως μια

Η πραγματική διάρκεια ζωής εξαρτάται από διάφορους παράγοντες λειτουργίας:

• Φορτίο λειτουργίας και κύκλος λειτουργίας
• Απόδοση του συστήματος ψύξης και θερμοκρασία περιβάλλοντος
• Έλεγχος ρύπανσης γύρω από τα οπτικά στοιχεία
• Προστασία από την οπισθοαντανάκλαση
• Συνεχής συντήρηση των οπτικών συστημάτων και των συστημάτων ψύξης

Ασφάλεια των λέιζερ ινών

Τα βιομηχανικά λέιζερ ινών ιττερβίου λειτουργούν στο φάσμα του εγγύς υπέρυθρου, το οποίο είναι αόρατο στο ανθρώπινο μάτι, αλλά μπορεί παρ’ όλα αυτά να προκαλέσει σοβαρούς τραυματισμούς στα μάτια και στο δέρμα. Η απουσία ορατού φωτός δεν σημαίνει απουσία επικίνδυνης δέσμης, και οι ανακλάσεις από μεταλλικές επιφάνειες μπορεί να παραμείνουν επικίνδυνες ακόμη και μετά την παρεμπόδιση της άμεσης διαδρομής της δέσμης.

Τηρείτε τις απαιτήσεις σχετικά με την κατηγορία λέιζερ, το περίβλημα και τις διατάξεις αλληλοσύνδεσης, τους κανόνες για τις ελεγχόμενες περιοχές, καθώς και τις προδιαγραφές για τον εξοπλισμό ατομικής προστασίας που ορίζονται για το συγκεκριμένο μηχάνημα και τους ισχύοντες τοπικούς κανονισμούς. Η ταξινόμηση των κινδύνων από λέιζερ στις περισσότερες δικαιοδοσίες ακολουθεί το πρότυπο IEC 60825-1 ή την ισοδύναμη σειρά προτύπων ANSI Z136.

• Επιλέξτε προστατευτικά γυαλιά με βάση το συγκεκριμένο μήκος κύματος της πηγής και την απαιτούμενη οπτική πυκνότητα — όχι γενικά «γυαλιά λέιζερ».
• Προσδιορίστε το υλικό και τυχόν επιστρώσεις πριν από την επεξεργασία και βεβαιωθείτε ότι υπάρχει επαρκής απορρόφηση καπνών και σωματιδίων.
• Μην αντιμετωπίζετε την επεξεργασία με λέιζερ του PVC ή άλλων χλωριωμένων υλικών ως μια συνήθη διαδικασία. Εάν εξετάζεται καθόλου η εκτέλεση μιας τέτοιας εργασίας, απαιτείται ταυτοποίηση του υλικού, τεκμηριωμένη εκτίμηση κινδύνου και επικύρωση από τους κατασκευαστές του εξοπλισμού και του συστήματος εξαγωγής — ένας απορροφητήρας καπνού από μόνος του δεν καθιστά τη διαδικασία ασφαλή.

Συμπέρασμα

Ένα λέιζερ ινών παράγει και ενισχύει το φως στο εσωτερικό μιας οπτικής ίνας εμπλουτισμένης με σπάνια γη, χρησιμοποιώντας διόδους άντλησης, τον εμπλουτισμένο πυρήνα και έναν οπτικό συντονιστή, που συνεργάζονται για τη δημιουργία μιας ελεγχόμενης δέσμης. Ο σχεδιασμός της πηγής καθορίζει το μήκος κύματος και τα χαρακτηριστικά της δέσμης, ενώ ο τρόπος λειτουργίας — συνεχούς κύματος (CW) ή παλμικού — και τα οπτικά συστήματα της μηχανής που ακολουθούν προσαρμόζουν τη δέσμη αυτή για κοπή, σήμανση, συγκόλληση ή καθαρισμό. Η κατανόηση αυτής της διάκρισης μεταξύ πηγής και μηχανήματος αποτελεί τη βάση για την αξιολόγηση οποιουδήποτε συστήματος λέιζερ ινών.

Συχνές ερωτήσεις σχετικά με την τεχνολογία λέιζερ ινών

Γιατί ονομάζεται λέιζερ ινών;

Ονομάζεται λέιζερ ινών επειδή η ίδια η οπτική ίνα αποτελεί το ενεργό μέσο που παράγει και ενισχύει το φως, και όχι απλώς ένα καλώδιο που μεταφέρει μια έτοιμη δέσμη. Ο πυρήνας της ίνας είναι εμπλουτισμένος με ιόντα σπάνιων γαιών, τα οποία απορροφούν το φως άντλησης και παράγουν ενισχυμένο φως μέσω διεγερμένης εκπομπής.

Το λέιζερ ινών είναι το ίδιο με τον κόπτη λέιζερ;

Όχι. Το λέιζερ ινών αποτελεί την πηγή φωτός, ενώ ένα κοπτικό λέιζερ είναι ένα ολοκληρωμένο μηχάνημα που χρησιμοποιεί μια πηγή —συχνά ένα λέιζερ ινών— μαζί με συστήματα κίνησης, κεφαλή κοπής, αέριο υποβοήθησης και συστήματα ελέγχου για την επεξεργασία υλικών. Η πηγή αποτελεί ένα από τα εξαρτήματα μέσα στο τελικό μηχάνημα.

Ποιο μήκος κύματος χρησιμοποιεί ένα λέιζερ ινών;

Δεν υπάρχει ένα ενιαίο μήκος κύματος για όλα τα λέιζερ ινών· εξαρτάται από το πρόσθετο που χρησιμοποιείται. Τα συστήματα με πρόσθετο ιττερβίου, η πιο συνηθισμένη επιλογή για τη βιομηχανική επεξεργασία μετάλλων, εκπέμπουν συνήθως φως σε ένα εύρος περίπου 1030-1100 nm, το οποίο συχνά αναφέρεται γύρω στα 1064 ή 1070-1080 nm, ανάλογα με τον σχεδιασμό της πηγής.

Μπορεί ένα λέιζερ ινών να κόψει μη μεταλλικά υλικά;

Εξαρτάται από το μήκος κύματος και από το πόσο καλά το απορροφά το υλικό. Τα συνηθισμένα συστήματα με πρόσμιξη ιττερβίου είναι βελτιστοποιημένα κυρίως για μέταλλα και ορισμένα πλαστικά, ενώ το ξύλο, το διαφανές ακρυλικό, και το γυαλί συνήθως υποβάλλονται σε επεξεργασία με άλλους τύπους λέιζερ, όπως συστήματα CO₂, και όχι με τυπικές πηγές ινών.

Μπορεί ένα λέιζερ ινών να κόψει ανακλαστικά μέταλλα όπως ο χαλκός ή ο ορείχαλκος;

Τα σύγχρονα, κατάλληλα διαμορφωμένα συστήματα μπορούν να επεξεργαστούν ανακλαστικά μέταλλα όπως ο χαλκός και ο ορείχαλκος, αλλά αυτό απαιτεί συμβατότητα της πηγής και της διαδικασίας, καθώς και προστασία από την οπισθοανάκλαση. Το αποτέλεσμα εξαρτάται από την ισχύ, το πάχος του υλικού, τη σύνθεση του κράματος και τις ρυθμίσεις της διαδικασίας.

Ποια είναι η διαφορά μεταξύ ενός παλμικού και ενός λέιζερ ινών συνεχούς κύματος;

Ένα λέιζερ ινών συνεχούς κύματος (CW) παράγει σταθερή ισχύ, η οποία ταιριάζει σε εργασίες κοπής και συγκόλλησης υψηλής παραγωγικότητας. Ένα παλμικό λέιζερ ινών παρέχει ενέργεια σε διακριτές εκρήξεις με υψηλή μέγιστη ισχύ και πιο ελεγχόμενη εισροή θερμότητας, κάτι που ταιριάζει σε εργασίες σήμανσης, χάραξης και καθαρισμού ακριβείας.

Χρειάζεται συντήρηση ένα λέιζερ ινών;

Η ίδια η σφραγισμένη πηγή ινών συχνά χρειάζεται ελάχιστη τακτική ευθυγράμμιση. Ωστόσο, τα οπτικά συστήματα εστίασης, το σύστημα ψύξης, το σύστημα εξαγωγής και τα μηχανικά εξαρτήματα του μηχανήματος εξακολουθούν να απαιτούν τακτική προγραμματισμένη συντήρηση, ώστε ολόκληρο το σύστημα να λειτουργεί αξιόπιστα.

Πόσο διαρκεί μια πηγή λέιζερ ινών;

Δεν υπάρχει ένας μοναδικός εγγυημένος αριθμός που να ισχύει για κάθε πηγή. Οι κατασκευαστές δημοσιεύουν εκτιμήσεις MTBF (Μέσος Χρόνος Μεταξύ Βλαβών) με βάση δοκιμές αξιοπιστίας εξαρτημάτων, αλλά αυτό αποτελεί στατιστικό μέτρο και όχι εγγύηση σταθερής διάρκειας ζωής – η πραγματική διάρκεια ζωής εξαρτάται από τη συγκεκριμένη πηγή, τις συνθήκες λειτουργίας και τις τις πρακτικές συντήρησης.
