Un laser in fibra è un laser a stato solido in cui una fibra ottica drogata con ioni di terre rare funge da mezzo attivo. I diodi di pompaggio iniettano luce nella fibra, il nucleo drogato la amplifica tramite emissione stimolata e un risonatore ottico costruisce un fascio controllato, che viene poi trasportato e focalizzato per il taglio, la marcatura, la saldatura, la pulizia e altre applicazioni.
Questo articolo spiega cosa avviene all'interno di una sorgente laser in fibra, ripercorre passo dopo passo il processo di generazione del fascio, illustra le principali categorie di classificazione e mostra come la lunghezza d'onda colleghi la progettazione della sorgente alla reale lavorazione dei materiali. Vengono inoltre trattati il ruolo di questa tecnologia nelle macchine industriali, la durata tipica di una sorgente e le precauzioni di sicurezza da rispettare. Per gli aspetti fisici dell'emissione stimolata, si rimanda alla guida Virmer su come funziona un laser.
Cos'è un Laser in Fibra?
Un laser in fibra è un tipo di laser a stato solido che utilizza un tratto di fibra ottica - non un gas, una barra cristallina o un chip a semiconduttore - come mezzo che genera e amplifica la luce. Il termine "fibra" indica la fibra attiva stessa, non un cavo che si limita a trasportare un fascio prodotto altrove.
Prima di proseguire, è utile chiarire tre aspetti:
- La fibra è il mezzo attivo, non un cavo di trasporto. Il nucleo della fibra è drogato con ioni di terre rare - comunemente itterbio nei sistemi industriali - e la luce viene generata e amplificata all'interno di questo nucleo drogato.
- Una sorgente laser in fibra non coincide con una macchina laser in fibra. La sorgente produce e modella il fascio. Una macchina completa necessita anche di un sistema di movimentazione o scansione, una testa di processo, ottiche di focalizzazione, un sistema di controllo, un impianto di raffreddamento, un involucro protettivo e un sistema di aspirazione di fumi o particelle.
- L'itterbio domina la lavorazione industriale dei metalli, ma non è l'unica opzione disponibile. Altri droganti, come erbio e tulio, producono lunghezze d'onda diverse per telecomunicazioni, applicazioni mediche e sensoristica.

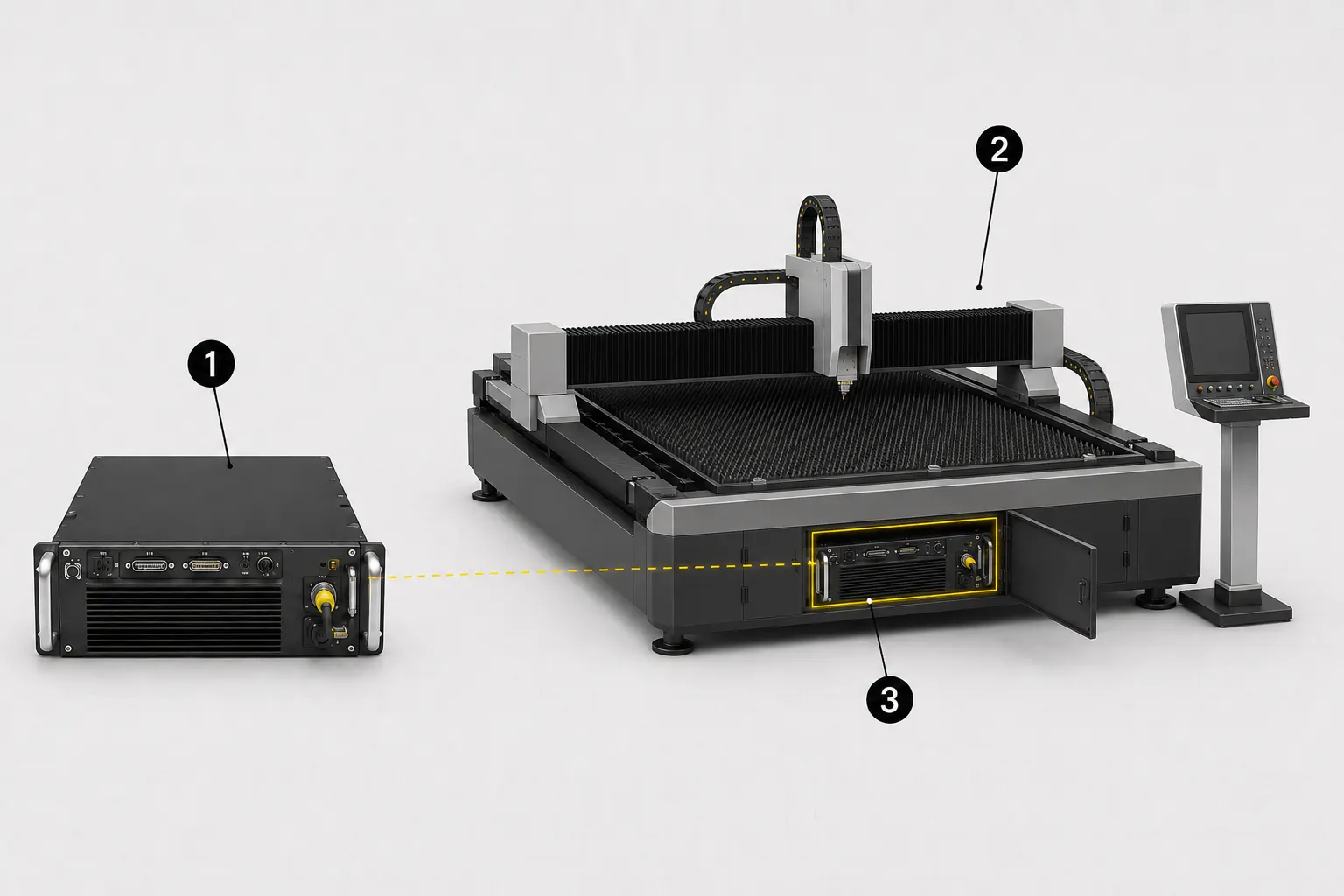

Didascalia: 1 - Sorgente laser in fibra stand-alone, 2 - Macchina completa per il taglio laser in fibra, 3 - Sorgente laser in fibra installata all'interno della macchina
Cosa C'è Dentro un Laser in Fibra?
Una sorgente laser in fibra è costituita da un numero limitato di componenti, ciascuno con una funzione precisa nel percorso che va dall'alimentazione elettrica al fascio utilizzabile. Comprendere questa mappa dei componenti aiuta a seguire il processo passo dopo passo descritto nella sezione successiva, poiché ogni fase corrisponde a una o più di queste parti.

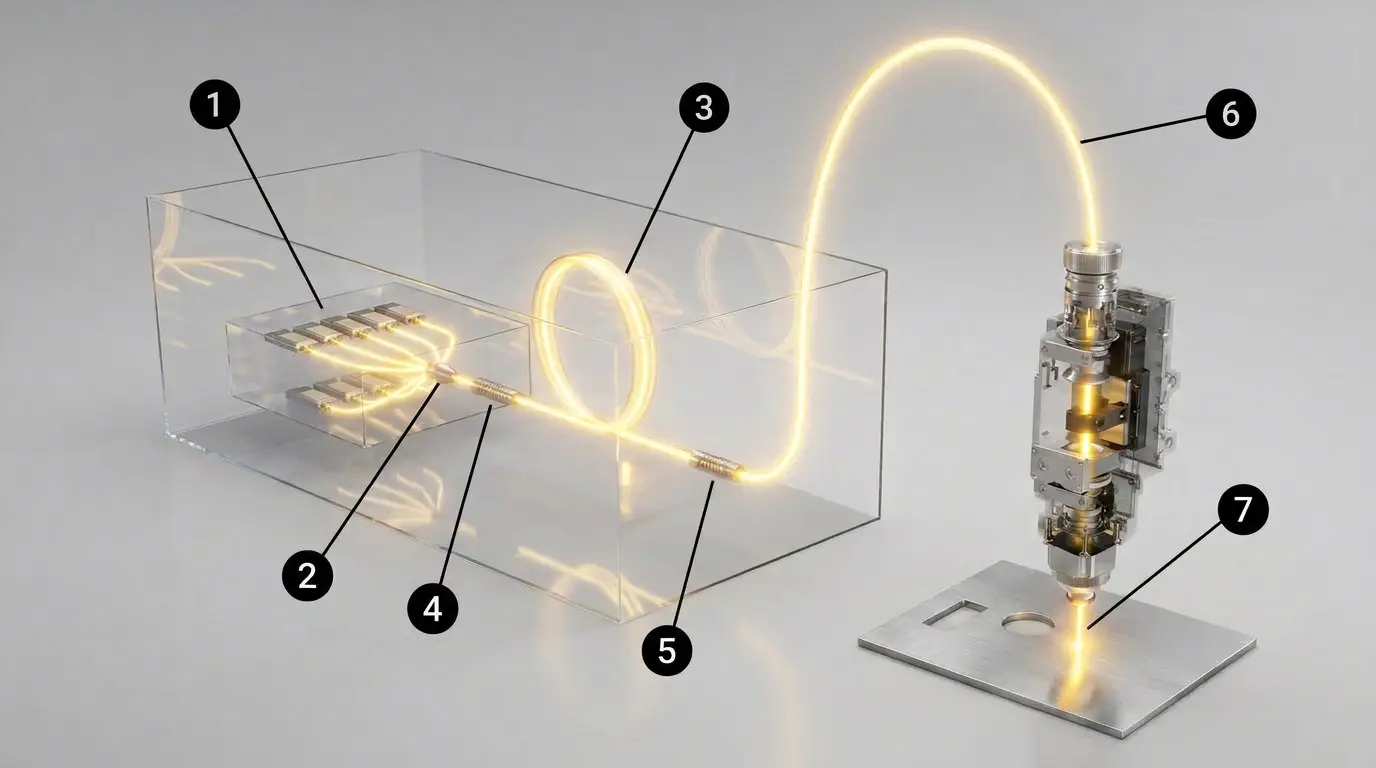

Didascalia:1 - Diodi di pompaggio, 2 - Combinatore di pompa, 3 - Fibra attiva drogata, 4 - Reticolo di Bragg ad alta riflettività, 5 - Reticolo di Bragg di uscita parzialmente riflettente, 6 - Fibra di trasporto, 7 - Ottiche di focalizzazione e pezzo da lavorare
Diodi di Pompaggio
I diodi di pompaggio convertono la corrente elettrica in luce, tipicamente nell'intervallo 900-980 nm per i sistemi a itterbio. Questa luce - chiamata luce di pompa - non è ancora il fascio laser finale. È l'energia in ingresso che verrà successivamente assorbita e convertita all'interno della fibra drogata.
Nucleo e Rivestimento della Fibra Drogata
La fibra attiva ha un nucleo in silice drogato con ioni di terre rare, circondato da uno o più strati di rivestimento (cladding) con indice di rifrazione inferiore. Questa struttura mantiene la luce confinata nel nucleo grazie alla riflessione totale interna. Nelle configurazioni industriali ad alta potenza, la fibra utilizza tipicamente una struttura a doppio rivestimento: la luce di pompa attraversa uno strato di cladding interno e incrocia ripetutamente il nucleo drogato, mentre il nucleo stesso trasporta il segnale amplificato.
Risonatore Ottico e Reticoli di Bragg in Fibra
Il risonatore fornisce la retroazione ottica necessaria affinché la luce si accumuli in un fascio coerente, anziché limitarsi ad attraversare la fibra una sola volta. In molti laser in fibra, questa retroazione è generata dai reticoli di Bragg in fibra - tratti di fibra con una struttura periodica che riflette una specifica banda di lunghezze d'onda. Un reticolo funge da riflettore ad alta riflettività, mentre un altro agisce come riflettore parziale (o di uscita), lasciando uscire parte della luce amplificata come fascio utilizzabile. L'architettura del risonatore varia tra i produttori e i modelli di sorgente, quindi non tutti i laser in fibra sono costruiti esattamente allo stesso modo.
Interfaccia di Uscita e Trasporto del Fascio
All'uscita della sorgente, il fascio formato entra nel sistema ottico di trasporto della macchina. Da questo punto, collimazione, direzionamento e focalizzazione dipendono dalla macchina specifica - una testa di taglio, uno scanner galvanometrico per la marcatura, una testa di saldatura o una testa di pulizia instradano e modellano il fascio in modi differenti. Questi dettagli a livello di macchina sono trattati nelle guide dedicate di Virmer su taglio, saldatura, marcatura e pulizia, piuttosto che in questo articolo.
Come Funziona un Laser in Fibra? Passo Dopo Passo
I sei passaggi seguenti tracciano un unico percorso continuo, dall'ingresso elettrico fino al fascio focalizzato sul pezzo da lavorare. Ogni fase si basa sulla precedente, quindi la sequenza è rilevante: passare direttamente dalla luce di pompa all'"amplificazione" senza la fase di assorbimento lascerebbe fuori il motivo per cui la fibra necessita del drogaggio con terre rare. Il processo avviene in tempi pressoché istantanei, una volta che la sorgente è alimentata e stabilizzata.
Passo 1: I Diodi di Pompaggio Generano Luce
La corrente elettrica alimenta i diodi di pompaggio a semiconduttore, che la convertono in luce a una lunghezza d'onda assorbibile dalla fibra drogata. Questa luce di pompa viene accoppiata nella fibra, ma non è ancora il fascio laser di lavoro.
Passo 2: La Fibra Guida la Luce di Pompa
La geometria del nucleo e del rivestimento mantiene la luce di pompa confinata e in movimento lungo la fibra. Nelle configurazioni ad alta potenza a doppio rivestimento, la luce di pompa attraversa il cladding interno e incrocia ripetutamente il nucleo drogato durante la propagazione, aumentando la probabilità di assorbimento.

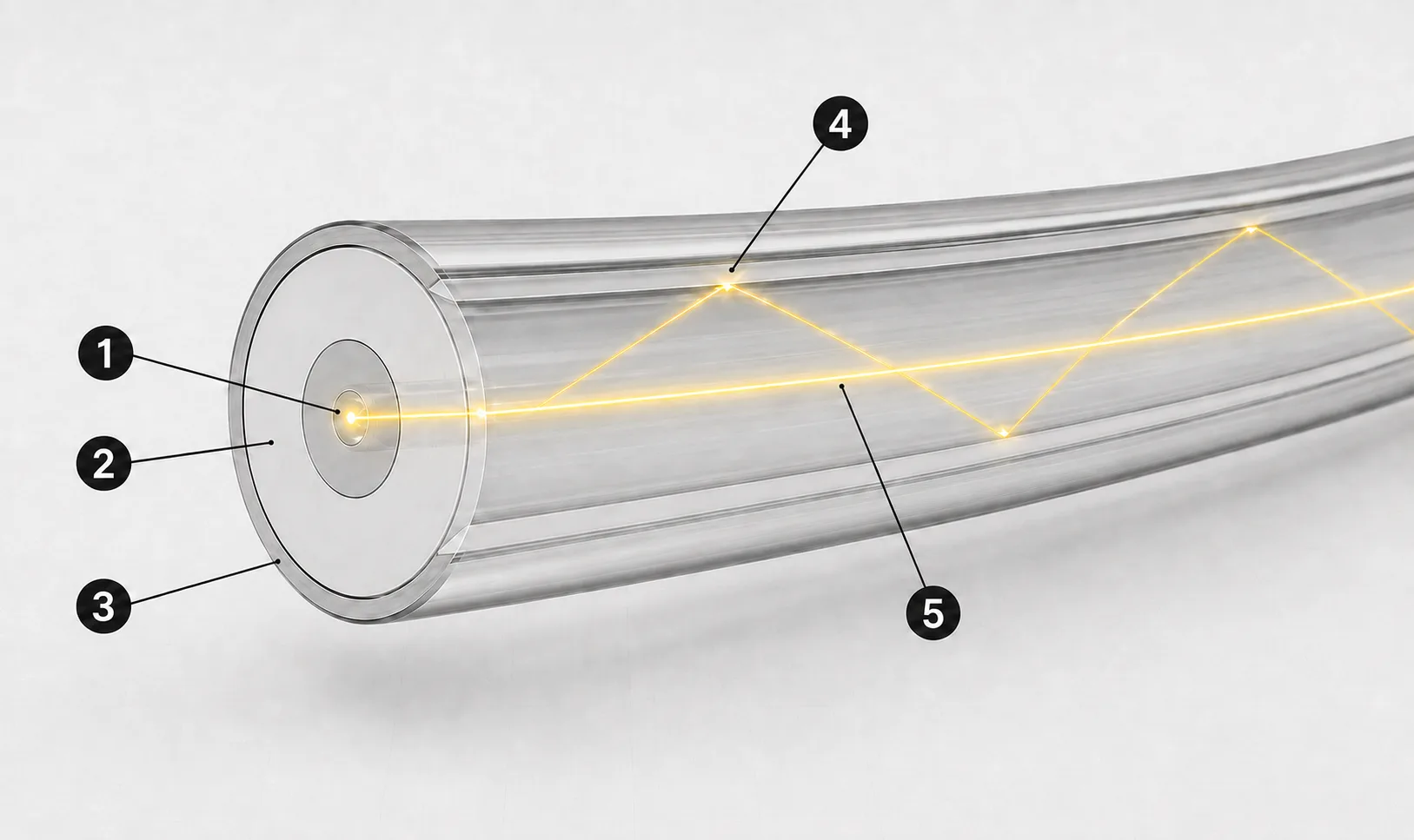

Didascalia: 1 - Nucleo drogato, 2 - Cladding interno, 3 - Cladding esterno, 4 - Luce di pompa riflessa all'interno del cladding interno, 5 - Segnale laser guidato attraverso il nucleo centrale
Passo 3: Gli Ioni di Terre Rare Assorbono Energia
Man mano che la luce di pompa attraversa il nucleo drogato, gli ioni di terre rare assorbono questa energia e passano a uno stato eccitato, a energia più alta. Quando un numero sufficiente di ioni raggiunge lo stato eccitato, la fibra ottiene l'inversione di popolazione - la condizione necessaria affinché l'amplificazione della luce possa iniziare.
Passo 4: L'Emissione Stimolata Amplifica la Luce
Un fotone che attraversa il nucleo eccitato può indurre uno ione eccitato a rilasciare un fotone corrispondente - stessa lunghezza d'onda, fase e direzione. Questo processo, chiamato emissione stimolata, si ripete lungo la fibra, amplificando la luce man mano che si propaga.
Passo 5: Il Risonatore Seleziona e Costruisce l'Output del Laser
I reticoli di Bragg riflettono la lunghezza d'onda target all'interno della fibra attiva, in modo che la luce attraversi ripetutamente il mezzo di guadagno e continui ad aumentare di intensità. Una parte di questa luce amplificata esce attraverso il riflettore di uscita come fascio laser utilizzabile. I risonatori basati su reticoli sono diffusi, ma non rappresentano l'unica architettura di risonatore utilizzata nel settore dei laser in fibra.

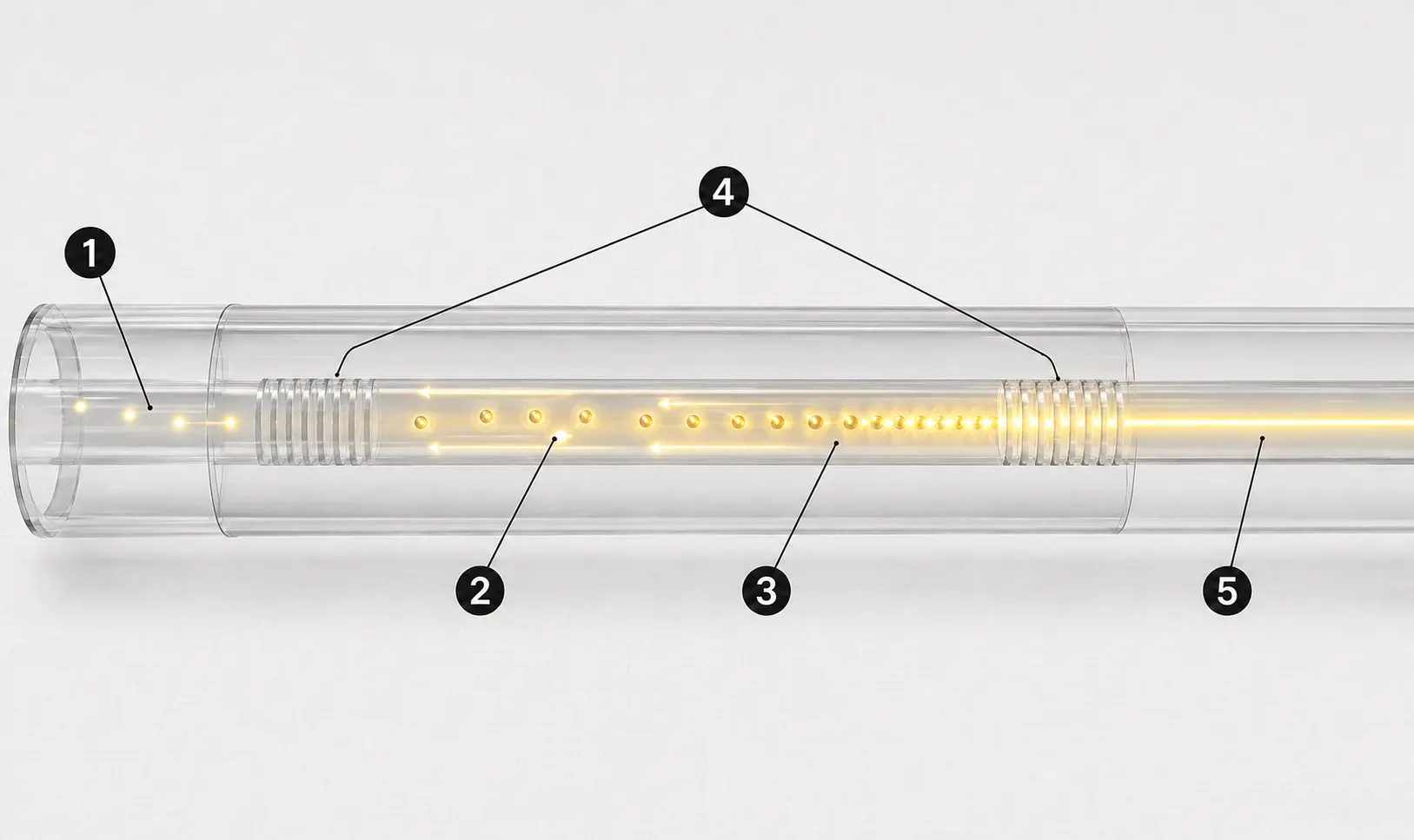

Didascalia: 1 - Luce di pompa in ingresso nella fibra attiva, 2 - Ione di terra rara eccitato, 3 - Fotoni generati tramite emissione stimolata, 4 - Reticoli di Bragg in fibra che formano la cavità laser, 5 - Fascio di uscita amplificato
Passo 6: Il Fascio Lascia la Sorgente verso le Ottiche della Macchina
Il fascio completato esce dalla sorgente ed entra nel sistema ottico della macchina che alimenta. Da qui, collimazione, direzionamento (o scansione) e focalizzazione finale sono gestiti da ottiche specifiche della macchina, che variano tra sistemi di taglio, marcatura, saldatura e pulizia.
Una volta che il fascio ha lasciato la sorgente, la geometria stessa della fibra ha già svolto gran parte del lavoro. La lunghezza di interazione, sottile ed estesa, all'interno del nucleo drogato consente un'amplificazione significativa in uno spazio compatto, mentre l'elevato rapporto superficie-volume della fibra favorisce una dissipazione efficiente del calore. Le sezioni interamente in fibra tra i vari componenti riducono inoltre il numero di punti di allineamento in spazio libero: questo è uno dei motivi principali per cui i laser in fibra risultano generalmente più compatti e meccanicamente stabili rispetto ai tipi di laser costruiti attorno a percorsi ottici a spazio libero.
Perché la Lunghezza d'Onda del Laser in Fibra È Importante?
La lunghezza d'onda è uno dei fattori principali che determina se un materiale assorbe, riflette o trasmette un fascio laser, e questo influisce direttamente sulla possibilità di lavorare efficacemente quel materiale con un determinato laser in fibra. Per le sorgenti industriali a itterbio, l'output si colloca tipicamente in un intervallo di circa 1.030-1.100 nm, spesso indicato attorno a 1.064 nm oppure 1.070-1.080 nm a seconda della specifica progettazione della sorgente; qualsiasi valore più ristretto andrebbe verificato sulla documentazione del singolo produttore, piuttosto che considerato universale.
L'assorbimento a una determinata lunghezza d'onda non è un valore fisso per una categoria di materiali: dipende dalla lega specifica, dalla finitura superficiale, dalla temperatura ed eventualmente dallo strato di ossido o dal rivestimento presente, e può variare durante la lavorazione stessa, man mano che la superficie si riscalda. Per questo motivo, affermazioni secondo cui una determinata lunghezza d'onda funzionerebbe in modo uniforme sulla "maggior parte dei materiali" o su "tutti i metalli" non reggono nelle reali condizioni operative.
Due tendenze generali possono essere un punto di partenza utile, con l'avvertenza che nessuna delle due rappresenta una regola assoluta:
- I materiali trasparenti come il vetro trasparente e l'acrilico tendono a trasmettere, più che assorbire, la luce vicino a 1 µm, risultando quindi poco adatti alle comuni lunghezze d'onda dei laser in fibra a itterbio senza specifici adattamenti di processo.
- Il legno e altri materiali organici vengono tipicamente lavorati con laser CO2 attorno a 10,6 µm, piuttosto che con lunghezze d'onda nel vicino infrarosso tipiche dei laser in fibra, sebbene si tratti di una tendenza generale e non di un'esclusione assoluta per ogni sistema in fibra specializzato.

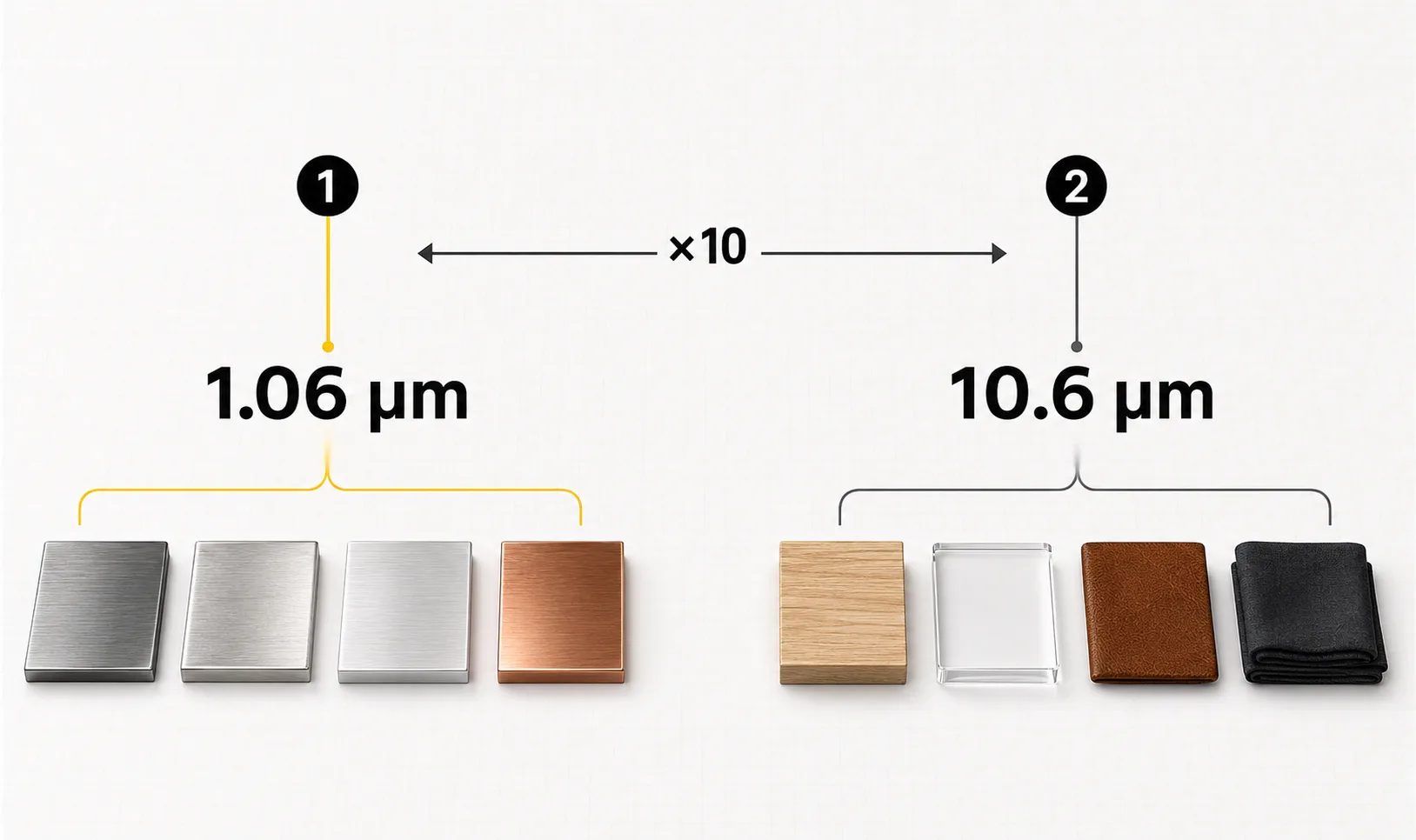

Didascalia: 1 - Laser in fibra a itterbio - circa 1,06 µm; materiali rappresentativi: acciaio (acciaio inossidabile), titanio, alluminio e rame, 2 - Laser CO2 - circa 10,6 µm; materiali rappresentativi: legno, acrilico trasparente, pelle e tessuto.
Principali Tipi di Laser in Fibra
Una singola sorgente laser in fibra può essere classificata secondo diversi assi indipendenti contemporaneamente, e questi assi vengono spesso confusi tra loro nel materiale di settore. Drogante, modalità operativa temporale, architettura di generazione degli impulsi e modalità del fascio descrivono ciascuno una proprietà diversa della stessa sorgente, non versioni concorrenti di un'unica classificazione.
Per Drogante e Lunghezza d'Onda
Il drogante aggiunto al nucleo della fibra determina l'intervallo di lunghezze d'onda che la sorgente può produrre. L'itterbio è la scelta dominante per la lavorazione industriale dei metalli vicino a 1 µm. Erbio e tulio coprono altri intervalli di lunghezze d'onda utilizzati in telecomunicazioni, medicina e sensoristica specializzata. Configurazioni meno comuni - come i design a conversione verso l'alto (upconversion) o basati sull'effetto Raman - esistono principalmente in ambito di ricerca e in contesti di laboratorio specializzati, più che nella lavorazione industriale mainstream.
Onda Continua (CW) vs. Pulsato
Un laser in fibra a onda continua (CW) eroga un output costante e un'elevata potenza media, adatto a processi di taglio, saldatura e alcune lavorazioni di pulizia ad alta produttività. Un laser in fibra pulsato eroga energia in impulsi discreti, generando picchi di potenza elevati con un apporto termico più controllato - una caratteristica tipica per marcatura, incisione, testurizzazione e pulizia a impulsi. La scelta corretta dipende dal processo e dai suoi parametri, non da una regola semplificata secondo cui il CW equivale a velocità e il pulsato a qualità.
Q-Switched vs. MOPA
Il Q-switching descrive un metodo per formare impulsi brevi e ad alta intensità, modulando rapidamente le perdite del risonatore. Il MOPA (master oscillator power amplifier) descrive un'architettura costruita da una sorgente seed più uno o più stadi di amplificazione, che consente di regolare in modo indipendente i parametri dell'impulso entro i limiti della specifica sorgente. Si tratta di due concetti distinti - un metodo di formazione degli impulsi e un'architettura di sistema - che non dovrebbero quindi essere trattati come semplici alternative alla distinzione CW/pulsato.
Monomodale vs. Multimodale
Monomodale e multimodale descrivono la struttura spaziale del fascio in uscita. L'output monomodale offre generalmente una qualità del fascio superiore, una focalizzabilità più precisa e una dimensione dello spot più ridotta, a vantaggio delle lavorazioni fini o di precisione. I design multimodali possono raggiungere livelli di potenza più elevati, adatti a lavorazioni più pesanti. Nessuna delle due modalità è universalmente superiore: la scelta corretta dipende dall'equilibrio tra precisione e potenza richiesto dall'applicazione.
Tabella 1: Assi di Classificazione dei Laser in Fibra
| Asse di classificazione | Principali opzioni | Cosa cambia | Rilevanza industriale tipica |
|---|---|---|---|
| Mezzo attivo / drogante | Itterbio, erbio, tulio e altri | Intervallo di lunghezza d'onda | Lavorazione dei materiali, telecomunicazioni, medicina, sensoristica |
| Modalità temporale | CW, quasi-CW (QCW), pulsato | Apporto termico, potenza di picco vs. media | Taglio/saldatura vs. marcatura/pulizia/microlavorazione |
| Architettura degli impulsi | Q-switched, MOPA e altri design | Controllo dell'impulso e caratteristiche di picco | Marcatura, incisione, testurizzazione, pulizia |
| Modalità del fascio | Monomodale, multimodale | Qualità del fascio, focalizzabilità, potenza scalabile | Lavorazioni fini di precisione vs. lavorazione ad alta potenza |
Questa tabella mostra categorie di classificazione, non una corrispondenza univoca tra le righe: una sorgente reale combina una scelta per ciascun asse, e le combinazioni effettive vanno verificate sulle specifiche del produttore.
Come Viene Utilizzata la Tecnologia Laser in Fibra nelle Macchine Industriali?
Lo stesso principio di generazione del fascio descritto sopra viene integrato in diverse classi di apparecchiature industriali, ciascuna delle quali instrada, modella e applica il fascio in modo differente. Questa sezione è volutamente sintetica: la costruzione dettagliata di ogni tipo di macchina è trattata nella relativa guida dedicata.
Le macchine per il taglio laser in fibra utilizzano tipicamente una sorgente ad alta potenza abbinata a una testa di processo controllata, che muove il fascio - o il pezzo - lungo un percorso programmato. I dettagli su testa di taglio, gas di assistenza, movimentazione CNC, foratura, spessore e velocità sono trattati nella guida su come funziona una macchina per il taglio laser in fibra.
Le macchine per la saldatura laser utilizzano il fascio per creare una zona fusa localizzata che unisce due pezzi di materiale. Il design dell'alimentatore del filo, la configurazione della testa di saldatura, il gas di protezione, la formazione del cordone e la struttura della macchina sono trattati nella guida su come funziona una macchina per la saldatura laser.
Le macchine per la pulizia laser applicano energia controllata per rimuovere contaminazioni o rivestimenti, limitando l'effetto sul materiale di base sottostante. Il design dello scanner, la sovrapposizione degli impulsi, i pattern di pulizia, le soglie di ablazione e l'aspirazione sono trattati nella guida su come funziona una macchina per la pulizia laser.
Le macchine per la marcatura laser utilizzano un fascio focalizzato per alterare o rimuovere un sottile strato superficiale, creando codici permanenti, numeri di serie, loghi o marcature per la tracciabilità. Il design dello scanner galvanometrico, la configurazione dell'obiettivo F-theta, l'area di marcatura e il sistema di messa a fuoco sono trattati nella guida su come funziona una macchina per la marcatura laser.
Oltre alla produzione industriale, i laser in fibra sono utilizzati anche in telecomunicazioni, sensoristica, medicina e ricerca, poiché lo stesso principio della fibra drogata è alla base di molte sorgenti luminose e amplificatori al di fuori della lavorazione industriale dei materiali. Questo significa che il termine "laser in fibra" ha un ambito più ampio rispetto alla sola strumentazione da reparto produttivo.
Tabella 2: Integrazione del Laser in Fibra per Tipo di Macchina
| Tipo di macchina | Cosa fa il laser in fibra | Modalità di sorgente comune |
|---|---|---|
| Macchina da taglio | Fonde o vaporizza il materiale lungo un percorso di taglio controllato | Comunemente CW ad alta potenza |
| Macchina per saldatura | Crea una zona fusa localizzata per unire i pezzi | Comunemente CW, con varianti in base al processo |
| Macchina per pulizia | Rimuove rivestimenti o contaminanti tramite interazione laser-materiale controllata | Pulsato o CW, a seconda del processo |
| Macchina per marcatura | Altera o rimuove uno strato superficiale per creare una marcatura permanente | Comunemente pulsato (Q-switch o MOPA) |
Vantaggi e Limiti dei Laser in Fibra
Ogni vantaggio descritto di seguito è accompagnato da un motivo specifico che lo giustifica, insieme a una condizione che ne circoscrive la portata: i punti di forza di un laser in fibra sono reali, ma non incondizionati.

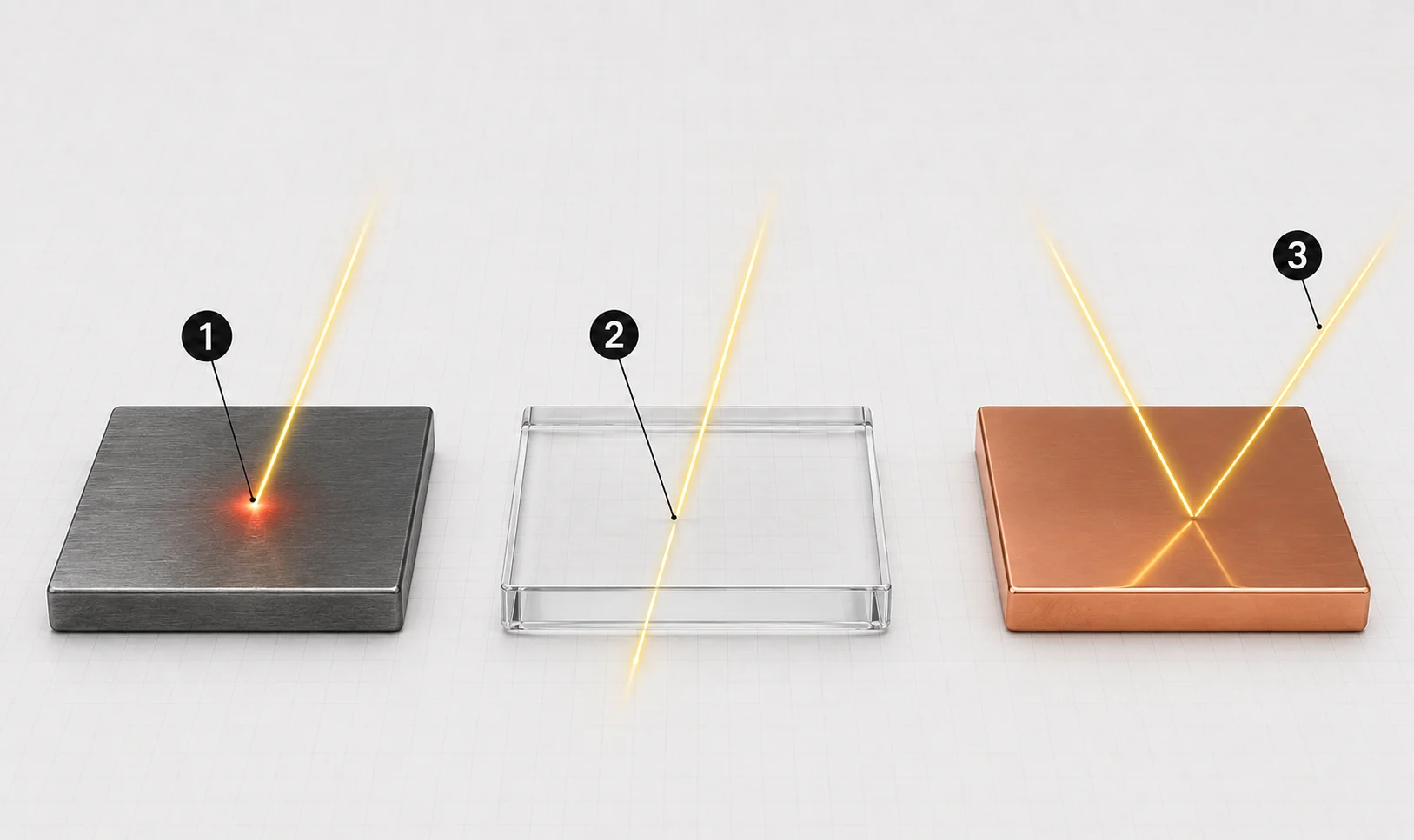

Didascalia: 1. 1. Assorbimento - l'acciaio assorbe l'energia, creando una zona riscaldata; 2. Trasmissione - la radiazione attraversa il vetro o l'acrilico trasparente con effetto quasi nullo; 3. Riflessione - il rame lucido riflette una parte significativa dell'energia.
| Caratteristica | Perché rappresenta un vantaggio | Limite o condizione rilevante |
|---|---|---|
| Elevata efficienza elettro-ottica | Riduce il consumo energetico e il carico termico rispetto ad altri tipi di laser industriali | I valori di efficienza effettivi variano da modello a modello e vanno verificati sulla scheda tecnica del produttore |
| Elevata qualità del fascio e focalizzabilità (nei design adeguati) | Consente spot focali piccoli e precisi per lavorazioni fini | La qualità del fascio dipende dal design monomodale o multimodale e dal livello di potenza |
| Sezioni compatte e robuste interamente in fibra | Meno punti di allineamento in spazio libero riducono deriva meccanica e necessità di manutenzione | Le ottiche di trasporto e focalizzazione esterne al percorso in fibra sigillato richiedono comunque allineamento e cura |
| Rimozione efficace del calore | La geometria della fibra offre un elevato rapporto superficie-volume per dissipare il calore | La gestione termica dipende comunque dal design del sistema di raffreddamento della sorgente |
| Potenza media scalabile | L'architettura in fibra supporta l'incremento di potenza per attività impegnative di taglio e saldatura | Gli effetti non lineari e i compromessi sulla qualità del fascio aumentano con la potenza |
| Bassa manutenzione ordinaria della sorgente sigillata | Meno componenti ottici esposti rispetto ai percorsi del fascio in spazio libero | Ottiche di protezione, ugello, chiller e sistema di movimentazione richiedono comunque manutenzione regolare |
| Buona integrazione nelle macchine automatizzate | La trasmissione in fibra semplifica l'accoppiamento con sistemi CNC e robotici | La qualità dell'integrazione dipende comunque dal design della macchina, non solo dalla sorgente |
Limiti comuni da considerare accanto a questi vantaggi:
- La compatibilità con i materiali dipende dalla lunghezza d'onda e non è universale.
- I metalli riflettenti come rame e ottone possono essere lavorati con sistemi appropriati, ma comportano maggiori sfide di controllo del processo e di riflessione di ritorno.
- I materiali trasparenti e organici richiedono spesso una lunghezza d'onda diversa - comunemente CO2 - per molte lavorazioni tipiche di officina.
- Gli effetti ottici non lineari, i problemi termici e i compromessi sulla qualità del fascio diventano più rilevanti all'aumentare della potenza.
- Una sorgente a bassa manutenzione non equivale a una macchina priva di manutenzione: ottiche, raffreddamento e sistemi di aspirazione richiedono comunque interventi periodici.
- I sistemi ad alta potenza richiedono involucri protettivi, interblocchi di sicurezza, aspirazione e operatori formati.
Laser in Fibra vs. Laser CO2
Tabella 3: Laser in Fibra vs. Laser CO2 a Confronto
| Caratteristica | Laser in fibra industriale comune | Laser CO2 |
|---|---|---|
| Mezzo attivo | Fibra ottica drogata con terre rare | Miscela di gas a base di CO2 |
| Lunghezza d'onda industriale comune | Circa 1,06 µm per i sistemi a itterbio | Comunemente 10,6 µm |
| Punto di forza tipico | Metalli; taglio e saldatura ad alta potenza; marcatura | Legno, acrilico, pelle, tessuti e altri materiali non metallici |
| Trasporto del fascio / costruzione della sorgente | Perlopiù integrato in fibra, con ottiche di focalizzazione finale comunque necessarie | Specchi e ottiche in spazio libero nelle configurazioni di macchina più comuni |
| Considerazione chiave | Non universale per materiali trasparenti o organici | I comuni sistemi CO2 da officina a bassa potenza non tagliano direttamente il metallo grezzo |
Per un confronto più ampio tra i tipi di sorgenti laser, si rimanda alla guida Virmer sui principali tipi di sorgenti laser utilizzate nelle macchine laser e all'approfondimento dedicato su come funziona un laser CO2.
Quanto Dura un Laser in Fibra?
Le sorgenti laser in fibra sono note per la loro lunga durata operativa, ma il valore di 100.000 ore, spesso ripetuto, richiede un contesto per essere interpretato correttamente. Nel materiale promozionale vengono spesso mescolate misurazioni distinte tra loro, e separarle offre un quadro più chiaro.
L'MTBF non equivale alla vita utile. L'MTBF (tempo medio tra i guasti) è una stima statistica di affidabilità calcolata a partire da test a livello di componente, non una durata operativa garantita per una singola unità specifica. Una stima della vita del diodo, il periodo di garanzia del produttore, il graduale calo della potenza in uscita e la vita utile della macchina completa sono quattro valori distinti, e un'unica dichiarazione di "100.000 ore" non dovrebbe essere considerata valida per tutti e quattro.
Se viene indicato un intervallo di vita utile specifico per una sorgente, questo dovrebbe essere collegato a un produttore o a una famiglia di prodotti specifica e supportato dalla scheda tecnica o dalla dichiarazione di affidabilità di quel produttore, piuttosto che trattato come una costante valida per l'intero settore.
La vita utile reale dipende da diversi fattori operativi:
- Carico di lavoro e ciclo di utilizzo
- Prestazioni del sistema di raffreddamento e temperatura ambiente
- Controllo della contaminazione attorno alle ottiche
- Protezione dalla riflessione di ritorno
- Manutenzione continua di ottiche e sistema di raffreddamento
Sicurezza dei Laser in Fibra
I laser in fibra industriali a itterbio operano nell'intervallo del vicino infrarosso, invisibile all'occhio umano ma comunque in grado di provocare gravi lesioni a occhi e pelle. L'assenza di luce visibile non significa assenza di un fascio pericoloso, e le riflessioni dalle superfici metalliche possono rimanere pericolose anche dopo che il percorso diretto del fascio è stato bloccato.
Rispetta la classe laser, i requisiti di involucro e interblocco, le regole per l'area controllata e le specifiche dei dispositivi di protezione individuale definite per la specifica macchina e per la normativa locale applicabile. La classificazione dei rischi laser, nella maggior parte delle giurisdizioni, segue la norma IEC 60825-1 o la serie equivalente ANSI Z136.
- Seleziona occhiali protettivi in base alla specifica lunghezza d'onda della sorgente e alla densità ottica richiesta - non occhiali laser generici.
- Identifica il materiale ed eventuali rivestimenti prima della lavorazione, e assicurati che sia presente un sistema adeguato di aspirazione di fumi e particelle.
- Non considerare la lavorazione laser di PVC o altri materiali clorurati come un'operazione di routine. Se questa attività viene presa in considerazione, richiede l'identificazione del materiale, una valutazione documentata dei rischi e una convalida da parte dei produttori dell'attrezzatura e del sistema di aspirazione: un semplice aspiratore di fumi non rende da solo sicuro il processo.
Conclusione
Un laser in fibra genera e amplifica la luce all'interno di una fibra ottica drogata con terre rare, grazie all'azione combinata di diodi di pompaggio, nucleo drogato e risonatore ottico che costruiscono un fascio controllato. Il design della sorgente determina lunghezza d'onda e caratteristiche del fascio, mentre la modalità operativa - CW o pulsata - e le ottiche della macchia a valle adattano quel fascio per il taglio, la marcatura, la saldatura o la pulizia. Comprendere questa distinzione tra sorgente e macchina è il punto di partenza per valutare qualsiasi sistema laser in fibra.
Domande Frequenti sulla Tecnologia Laser in Fibra
Perché si chiama laser in fibra?
Si chiama laser in fibra perché è la fibra ottica stessa a costituire il mezzo attivo che genera e amplifica la luce, non un semplice cavo che trasporta un fascio già formato. Il nucleo della fibra è drogato con ioni di terre rare, che assorbono la luce di pompa e producono luce amplificata tramite emissione stimolata.
Un laser in fibra è la stessa cosa di una taglierina laser?
No. Un laser in fibra è la sorgente di luce, mentre una taglierina laser è una macchina completa che utilizza una sorgente - spesso un laser in fibra - insieme a sistemi di movimentazione, testa di taglio, gas di assistenza e controlli per lavorare il materiale. La sorgente è solo uno dei componenti della macchina finita.
Quale lunghezza d'onda utilizza un laser in fibra?
Non esiste un'unica lunghezza d'onda valida per tutti i laser in fibra: dipende dal drogante utilizzato. I sistemi drogati con itterbio, la scelta più comune per la lavorazione industriale dei metalli, emettono tipicamente luce in un intervallo di circa 1.030-1.100 nm, spesso indicato attorno a 1.064 nm oppure 1.070-1.080 nm a seconda del design della sorgente.
Un laser in fibra può tagliare materiali non metallici?
Dipende dalla lunghezza d'onda e da quanto bene il materiale la assorbe. I comuni sistemi a itterbio sono ottimizzati principalmente per metalli e alcune materie plastiche, mentre legno, acrilico trasparente e vetro vengono di solito lavorati con altri tipi di laser, come i sistemi CO2, piuttosto che con sorgenti in fibra standard.
Un laser in fibra può tagliare metalli riflettenti come rame o ottone?
I sistemi moderni, opportunamente configurati, possono lavorare metalli riflettenti come rame e ottone, ma questo richiede compatibilità tra sorgente e processo, oltre a un'adeguata protezione dalla riflessione di ritorno. Il risultato dipende da potenza, spessore del materiale, composizione della lega e parametri di processo.
Qual è la differenza tra un laser in fibra pulsato e uno a onda continua?
Un laser in fibra a onda continua (CW) eroga una potenza costante, adatta a taglio e saldatura ad alta produttività. Un laser in fibra pulsato eroga energia in brevi impulsi con picchi di potenza elevati e un apporto termico più controllato, adatto a marcatura, incisione e pulizia di precisione.
Un laser in fibra richiede manutenzione?
La sorgente in fibra sigillata di per sé richiede spesso poco allineamento di routine. Tuttavia, le ottiche di focalizzazione, il sistema di raffreddamento, il sistema di aspirazione e i componenti meccanici della macchina necessitano comunque di manutenzione programmata regolare per mantenere l'intero sistema affidabile.
Quanto dura una sorgente laser in fibra?
Non esiste un valore unico garantito valido per ogni sorgente. I produttori pubblicano stime MTBF basate su test di affidabilità dei componenti, ma si tratta di una misura statistica, non di una garanzia di vita utile fissa: la durata effettiva dipende dalla sorgente specifica, dalle condizioni operative e dalle pratiche di manutenzione.
