Wat is een fiber laser en hoe werkt hij?

Een fiberlaser is een vastestoflaser waarbij een met zeldzame-aardmetalen gedoteerde optische vezel als versterkingsmedium dient. Pompdiodes voeren licht in de vezel in, de gedoteerde kern versterkt dit licht door gestimuleerde emissie, en een optische resonator bouwt een gecontroleerde bundel op voor snijden, markeren, lassen, reinigen en andere toepassingen.

Dit artikel legt uit wat er binnenin een fiberlaserbron gebeurt, doorloopt het bundelvormingsproces stap voor stap, behandelt de belangrijkste classificatietypen en laat zien hoe de golflengte de brondesign koppelt aan de daadwerkelijke materiaalbewerking. Ook komt aan bod hoe de technologie past binnen industriële machines, hoe lang een bron doorgaans meegaat en welke veiligheidsmaatregelen gelden. Voor de onderliggende fysica van gestimuleerde emissie, zie de gids van Virmer over hoe lasers werken.

Wat Is een fiber laser?

Een fiberlaser is een type vastestoflaser dat een lengte optische vezel gebruikt - geen gas, kristalstaaf of halfgeleiderchip - als medium dat licht genereert en versterkt. Het woord "fiber" verwijst naar de actieve vezel zelf, niet naar een kabel die simpelweg een elders geproduceerde bundel doorgeeft.

Drie punten zijn de moeite van het verduidelijken waard voordat we verdergaan:

• De vezel is het actieve medium, geen doorvoerkabel. De kern van de vezel is gedoteerd met zeldzame-aardionen - meestal ytterbium in industriële systemen - en licht wordt binnenin die gedoteerde kern gegenereerd en versterkt.
• Een fiberlaserbron is niet hetzelfde als een fiberlasermachine. De bron produceert en vormt de bundel. Een volledige machine heeft ook een beweeg- of scansysteem, een proceskop, focusoptiek, besturing, koeling, een behuizing en rook- of deeltjesafzuiging nodig.
• Ytterbium domineert de industriële metaalbewerking, maar is niet de enige optie. Andere dotanten, zoals erbium en thulium, produceren andere golflengtes voor telecommunicatie, medische toepassingen en sensortechniek.

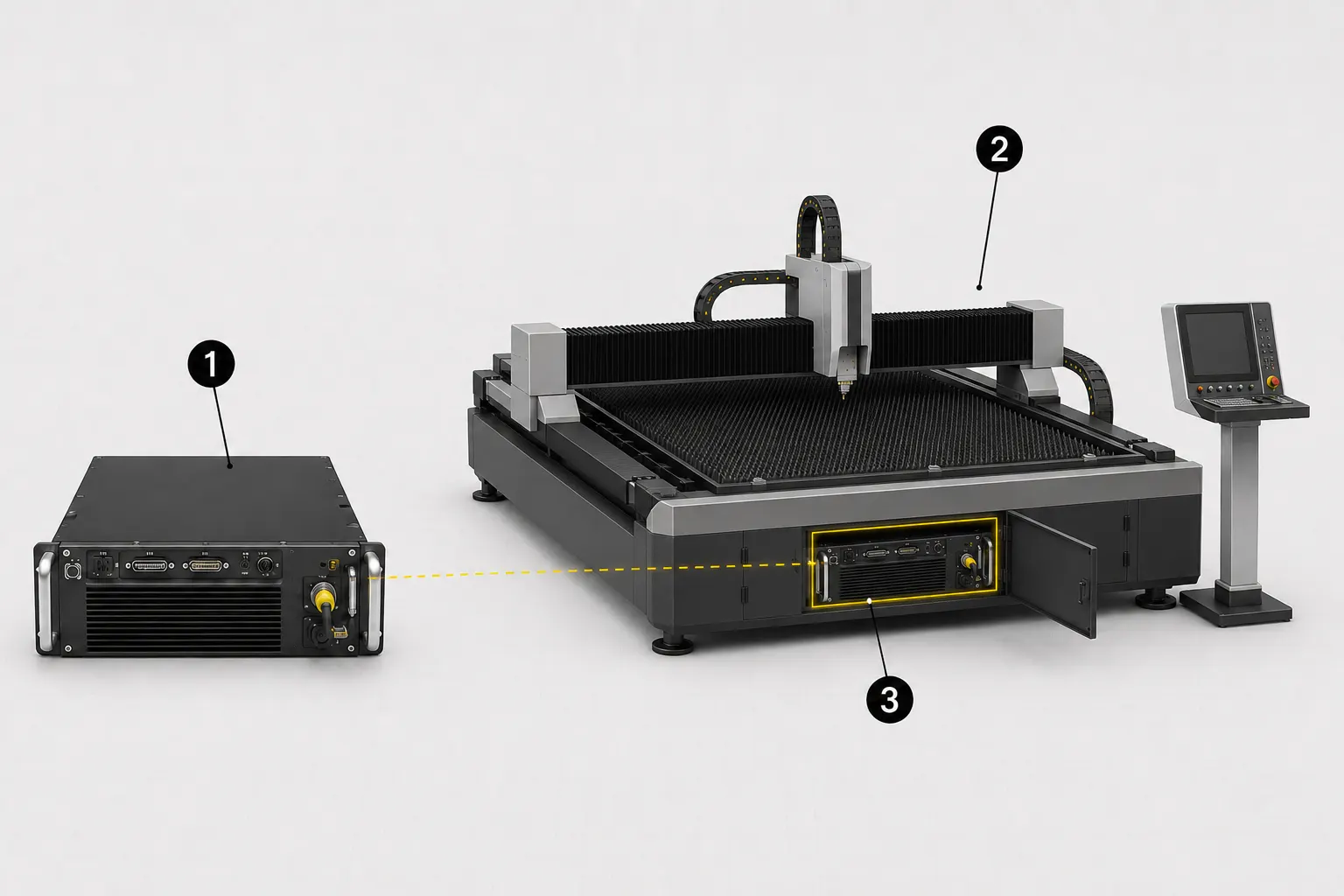

Onderschrift: 1 - Losse fiberlaserbron, 2 - Complete fiberlaser-snijmachine, 3 - Fiberlaserbron geïnstalleerd binnenin de machine

Wat Zit er in een Fiberlaser?

Een fiberlaserbron is opgebouwd uit een beperkt aantal componenten die elk één taak vervullen op de weg van elektrisch vermogen naar een bruikbare bundel. Inzicht in deze componentenkaart maakt het stappenplan in de volgende sectie eenvoudiger te volgen, omdat elke stap overeenkomt met een of meer van deze onderdelen.

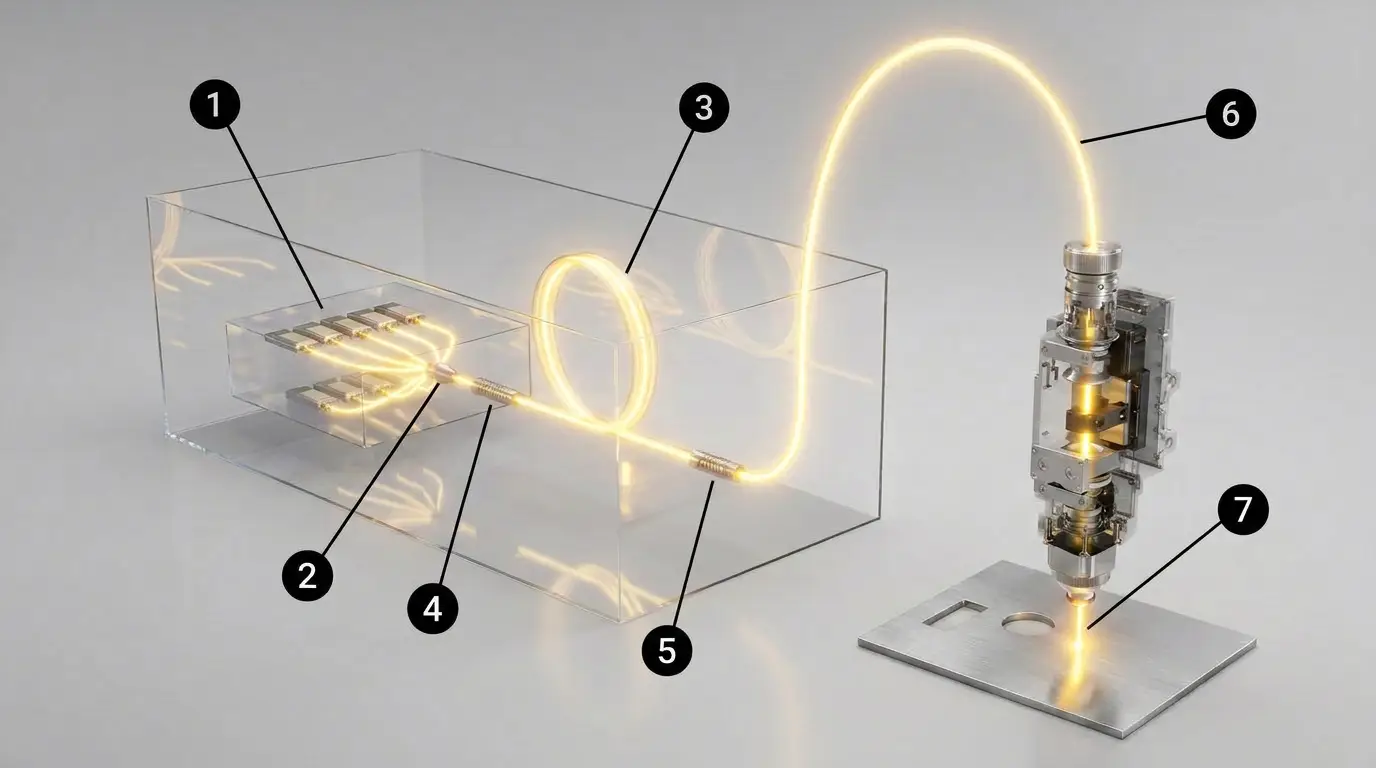

Onderschrift:1 - Pompdiodes, 2 - Pompcombiner, 3 - Gedoteerde actieve vezel, 4 - Fiber Bragg Grating met hoge reflectiviteit, 5 - Partieel reflecterende uitgangs-Bragg Grating, 6 - Toevoervezel, 7 - Focusoptiek en werkstuk

Pompdiodes

Pompdiodes zetten elektrische stroom om in licht, doorgaans in het bereik van 900-980 nm voor ytterbiumsystemen. Dit pomplicht is nog geen kant-en-klare laserbundel. Het is de energie-input die later in de gedoteerde vezel wordt geabsorbeerd en omgezet.

Gedoteerde Vezelkern en Cladding

De actieve vezel heeft een kwartsglazen kern die gedoteerd is met zeldzame-aardionen, omgeven door een of meer claddinglagen met een lagere brekingsindex. Deze structuur houdt het licht via totale interne reflectie binnen de kern. Bij hoogvermogen industriële ontwerpen gebruikt de vezel doorgaans een double-cladstructuur: pomplicht reist door een binnenste claddinglaag en kruist de gedoteerde kern herhaaldelijk, terwijl de kern zelf de versterkte signaalbundel draagt.

Optische Resonator en Fiber Bragg Gratings

De resonator zorgt voor optische terugkoppeling, zodat het licht opbouwt tot een coherente bundel in plaats van er slechts eenmaal doorheen te lopen. Bij veel fiberlasers komt die terugkoppeling van fiber Bragg gratings - stukken vezel met een periodieke structuur die een specifieke golflengteband reflecteren. Eén rooster fungeert als hoogreflector, een tweede als partiële - ofwel uitgangs- reflector die een deel van het versterkte licht als bruikbare bundel laat ontsnappen. De resonatorarchitectuur verschilt per fabrikant en brondesign, dus niet elke fiberlaser is exact hetzelfde opgebouwd.

Uitgang en Bundeltoevoerinterface

Aan de uitgangszijde van de bron gaat de gevormde bundel over in de toevoer- en machine-optiek. Vanaf dit punt hangen collimatie, sturing en focussering af van de specifieke machine - een snijkop, een galvoscanner voor markeren, een laskop of een reinigingskop leidt en vormt de bundel elk op een eigen manier. Dat machineniveau-detail komt aan bod in de aparte gidsen van Virmer over snijden, lassen, markeren en reinigen.

Hoe Werkt een Fiberlaser? Stap voor Stap

De zes stappen hieronder volgen één ononderbroken pad van elektrische input tot een gefocuste bundel bij het werkstuk. Elke stap bouwt voort op de vorige, dus de volgorde is van belang: direct van pomplicht naar "versterking" springen zonder de absorptiefase zou onduidelijk laten waarom de vezel überhaupt zeldzame-aardmetalen nodig heeft. Het proces verloopt vrijwel instantaan zodra de bron van stroom voorzien en gestabiliseerd is.

Stap 1: Pompdiodes Genereren Licht

Elektrische stroom voedt halfgeleider-pompdiodes, die deze stroom omzetten in licht met een golflengte die de gedoteerde vezel kan absorberen. Dit pomplicht wordt de vezel ingekoppeld, maar is nog niet de werkende laserbundel.

Stap 2: De Vezel Geleidt het Pomplicht

De geometrie van kern en cladding houdt het pomplicht opgesloten en in beweging langs de vezel. Bij hoogvermogen double-cladontwerpen reist het pomplicht door de binnenste cladding en kruist het de gedoteerde kern herhaaldelijk tijdens de voortplanting, wat de kans op absorptie vergroot.

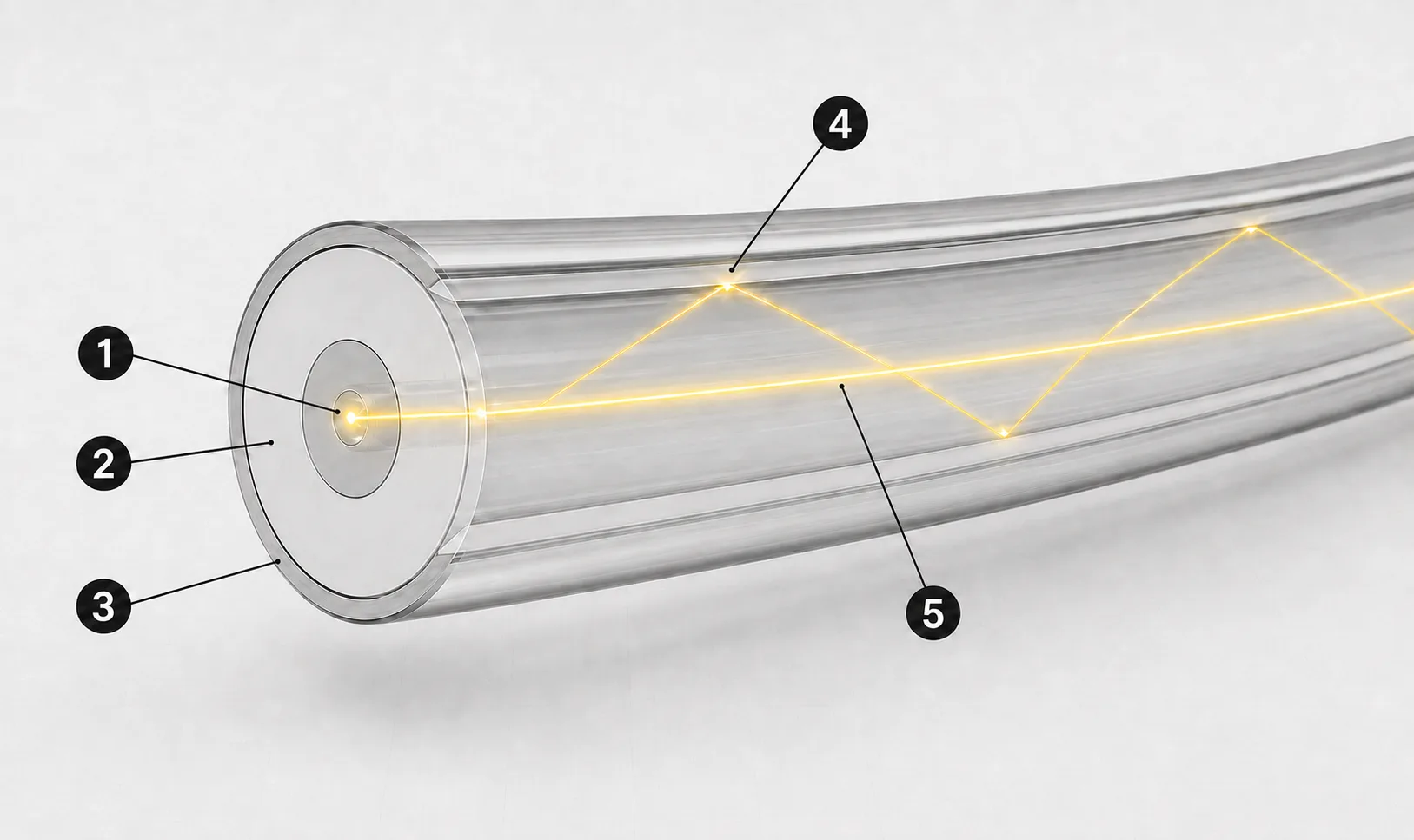

Onderschrift: 1 - Gedoteerde kern, 2 - Binnenste cladding, 3 - Buitenste cladding, 4 - Pomplicht gereflecteerd binnen de binnenste cladding, 5 - Lasersignaal geleid door de centrale kern

Stap 3: Zeldzame-Aardionen Absorberen Energie

Terwijl pomplicht de gedoteerde kern kruist, absorberen zeldzame-aardionen die energie en gaan ze over naar een hogere, aangeslagen toestand. Zodra voldoende ionen zijn aangeslagen, bereikt de vezel populatie-inversie - de voorwaarde die nodig is om lichtversterking op gang te brengen.

Stap 4: Gestimuleerde Emissie Versterkt het Licht

Een bestaand foton dat door de aangeslagen kern reist, kan een aangeslagen ion triggeren om een overeenkomstig foton af te geven - dezelfde golflengte, fase en richting. Dit proces, gestimuleerde emissie genoemd, herhaalt zich over de lengte van de vezel en versterkt het licht terwijl het zich voortbeweegt.

Stap 5: De Resonator Selecteert en Bouwt de Laseruitgang

Fiber Bragg gratings reflecteren de doelgolflengte terug de actieve vezel in, zodat het licht herhaaldelijk door het versterkingsmedium gaat en verder opbouwt in intensiteit. Een deel van dit versterkte licht ontsnapt via de uitgangsreflector als bruikbare laserbundel. Op roosters gebaseerde resonatoren komen veel voor, maar zijn niet het enige resonatorontwerp binnen de fiberlaserindustrie.

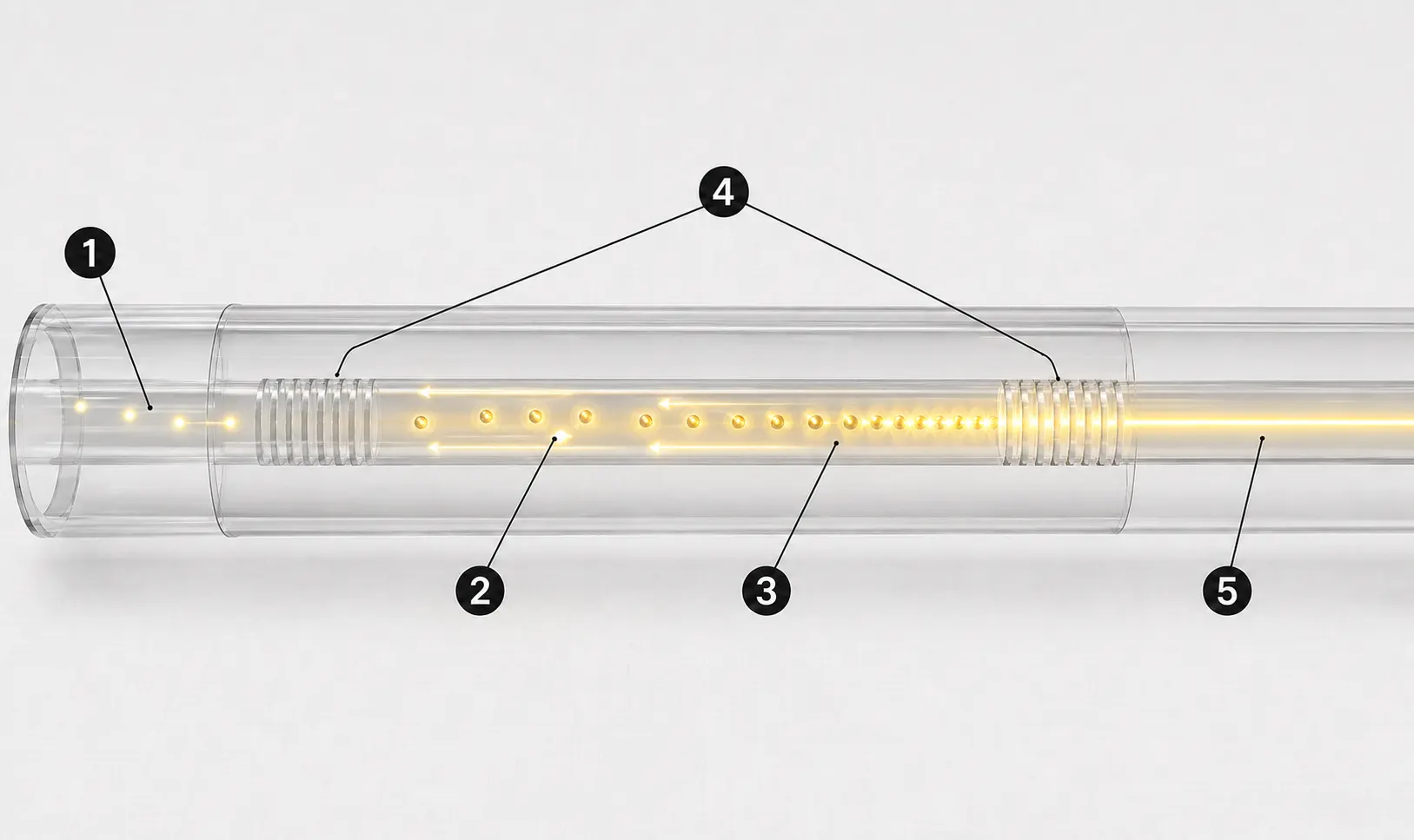

Onderschrift: 1 - Pomplicht dat de actieve vezel binnenkomt, 2 - Aangeslagen zeldzame-aardion, 3 - Fotonen gegenereerd door gestimuleerde emissie, 4 - Fiber Bragg gratings die de laserholte vormen, 5 - Versterkte uitgangsbundel

Stap 6: De Bundel Verlaat de Bron naar de Machine-Optiek

De afgewerkte bundel verlaat de bron en gaat het optische systeem van de aangedreven machine in. Vanaf hier worden collimatie, sturing of scanning en de uiteindelijke focussering afgehandeld door machinespecifieke optiek, die verschilt tussen snij-, markeer-, las- en reinigingssystemen.

Zodra de bundel de bron verlaat, heeft de geometrie van de vezel zelf al het grootste deel van het werk verricht. De lange, dunne interactielengte binnenin de gedoteerde kern maakt aanzienlijke versterking mogelijk binnen een compacte ruimte, en de hoge verhouding tussen oppervlak en volume van de vezel helpt warmte efficiënt af te voeren. All-fiber secties tussen componenten verminderen bovendien het aantal vrije-ruimte-uitlijnpunten, wat een belangrijke reden is waarom fiberlasers compacter en mechanisch stabieler zijn dan lasertypen die zijn opgebouwd rond open optische paden.

Waarom Is de Golflengte van een Fiberlaser Belangrijk?

De golflengte is een van de belangrijkste factoren die bepaalt of een materiaal een laserbundel absorbeert, reflecteert of doorlaat, wat rechtstreeks beïnvloedt of een gegeven fiberlaser dat materiaal efficiënt kan bewerken. Voor industriële ytterbiumbronnen ligt de uitgang doorgaans in een bereik van ongeveer 1.030-1.100 nm, vaak genoemd rond 1.064 nm of 1.070-1.080 nm afhankelijk van het specifieke brondesign; een nauwkeurigere waarde moet worden geverifieerd bij de documentatie van de specifieke fabrikant en niet als universeel worden beschouwd.

Absorptie bij een gegeven golflengte ligt niet vast voor een materiaalcategorie - dit hangt af van de specifieke legering, oppervlakteafwerking, temperatuur en een eventuele oxidelaag of coating, en kan veranderen naarmate de bewerking vordert en het oppervlak opwarmt. Daarom houden claims dat een golflengte gelijkmatig goed werkt op "de meeste materialen" of "alle metalen" geen stand onder reële procesomstandigheden.

Twee brede patronen vormen een nuttig uitgangspunt, met de kanttekening dat geen van beide een absolute regel is:

• Transparante materialen zoals helder glas en acryl laten licht rond 1 µm doorgaans eerder door dan dat ze het absorberen, waardoor ze zonder speciale procesaanpassingen minder geschikt zijn voor gangbare Yb-fibergolflengtes.
• Hout en andere organische materialen worden doorgaans bewerkt met CO2-lasers rond 10,6 µm in plaats van nabij-infrarode fibergolflengtes, al is dit eerder een algemene tendens dan een absolute uitsluiting voor elk gespecialiseerd fibersysteem.

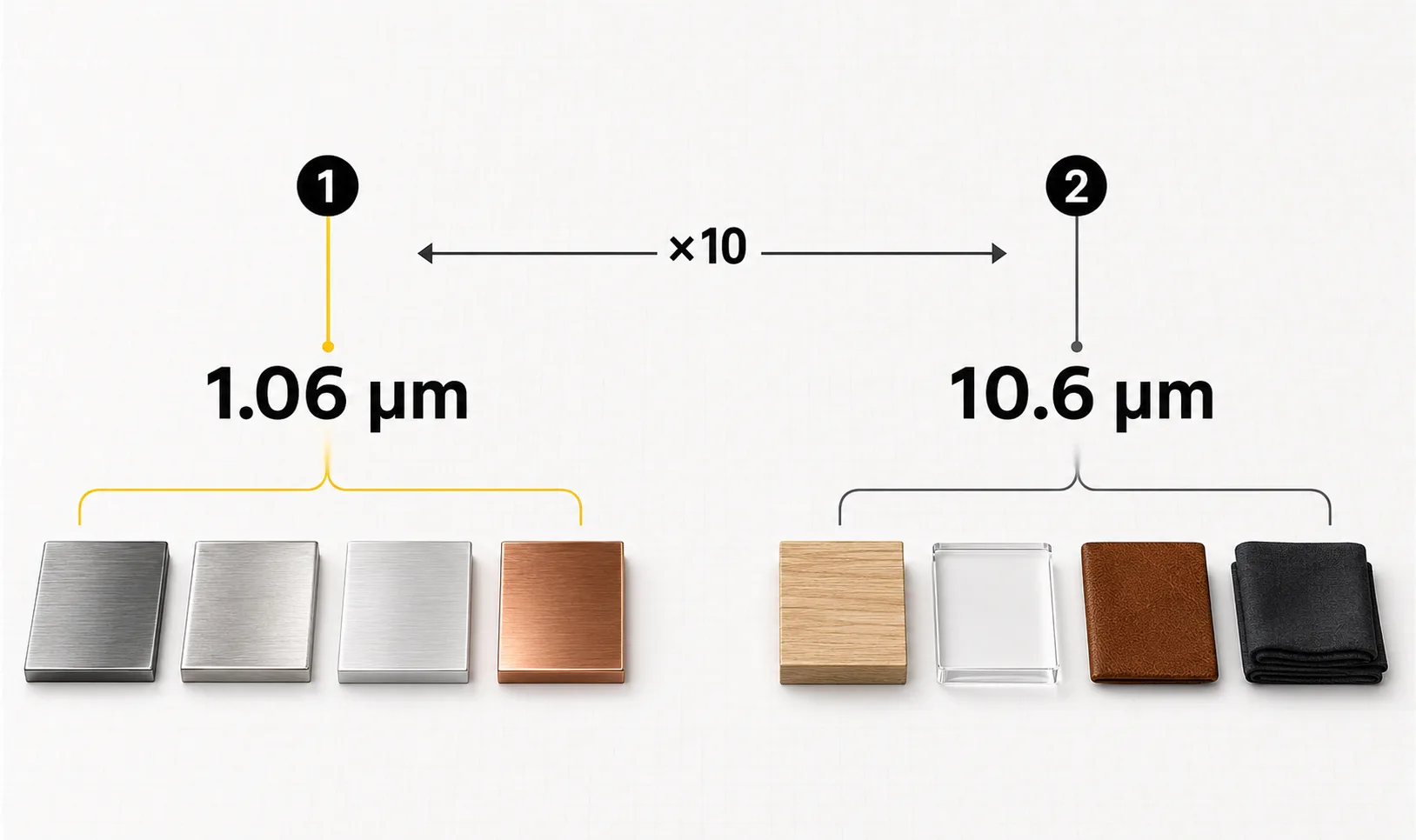

Onderschrift: 1 - Ytterbium-fiberlaser - ongeveer 1,06 µm; representatieve materialen: staal (roestvrij staal), titanium, aluminium en koper, 2 - CO2-laser - ongeveer 10,6 µm; representatieve materialen: hout, helder acryl, leer en textiel.

Belangrijkste Typen Fiberlasers

Eén fiberlaserbron kan tegelijkertijd op meerdere onafhankelijke assen worden geclassificeerd, en deze assen worden in vakliteratuur vaak met elkaar verward. Dotant, tijdsgebonden bedrijfsmodus, pulsopwekkingsarchitectuur en bundelmodus beschrijven elk een andere eigenschap van dezelfde bron, geen concurrerende versies van één classificatie.

Naar Dotant en Golflengte

De dotant die aan de vezelkern is toegevoegd, bepaalt het golflengtebereik dat de bron kan produceren. Ytterbium is de dominante keuze voor industriële metaalbewerking rond 1 µm. Erbium en thulium bedienen andere golflengtebereiken die worden gebruikt in telecommunicatie, geneeskunde en gespecialiseerde sensortechniek. Minder gangbare configuraties - zoals upconversie- of Raman-verschoven ontwerpen - komen vooral voor in onderzoek en gespecialiseerde laboratoriumomgevingen, niet in reguliere industriële bewerking.

Continu (CW) versus Gepulst

Een continue (CW) fiberlaser levert stabiele uitgang en hoog gemiddeld vermogen, wat past bij hoogproductief snijden, lassen en sommige reinigingsprocessen. Een gepulste fiberlaser levert energie in discrete pulsen af, wat hoog piekvermogen oplevert met meer gecontroleerde warmte-inbreng - typisch voor markeren, graveren, textureren en gepulst reinigen. De juiste keuze hangt af van het proces en de bijbehorende parameters, niet van een eenvoudige vuistregel dat CW voor snelheid en gepulst voor kwaliteit staat.

Q-Switched versus MOPA

Q-switching beschrijft een methode om korte, hoog-intensieve pulsen te vormen door de verliezen in de resonator snel te moduleren. MOPA (master oscillator power amplifier) beschrijft een architectuur opgebouwd uit een seedbron plus een of meer versterkingstrappen, wat onafhankelijke aanpassing van pulsparameters mogelijk maakt binnen de grenzen van de specifieke bron. Deze twee termen beschrijven verschillende zaken - een pulsvormingsmethode en een systeemarchitectuur - en mogen dus niet als eenvoudige alternatieven voor het CW/gepulst-onderscheid worden behandeld.

Single-Mode versus Multimode

Single-mode en multimode beschrijven de ruimtelijke structuur van de uitgangsbundel. Single-mode uitgang biedt over het algemeen een hogere bundelkwaliteit, een strakkere focusseerbaarheid en een kleinere haalbare spotgrootte, wat fijn of precisiewerk ten goede komt. Multimodeontwerpen kunnen opschalen naar hogere vermogensniveaus, wat past bij zwaardere bewerkingstaken. Geen van beide modi is universeel beter; de juiste keuze hangt af van de balans tussen precisie en vermogen die de toepassing vereist.

Tabel 1: Classificatie-assen van Fiberlasers

Deze tabel toont classificatiecategorieën, geen één-op-éénequivalentie tussen rijen - een echte bron combineert een keuze uit elke as, en de combinaties moeten worden geverifieerd bij de specificaties van de fabrikant.

Hoe Wordt Fiberlasertechnologie Toegepast in Industriële Machines?

Hetzelfde bundelvormingsprincipe dat hierboven is beschreven, wordt geïntegreerd in verschillende afzonderlijke klassen industriële apparatuur, die de bundel elk op hun eigen manier leiden, vormen en toepassen. Deze sectie is bewust beknopt gehouden - de gedetailleerde opbouw van elk machinetype komt aan bod in een eigen gids.

Lasersnijmachine metaal​ gebruiken doorgaans een hoogvermogenbron gekoppeld aan een gestuurde proceskop die de bundel, of het werkstuk, langs een geprogrammeerd pad beweegt. Details over de snijkop, hulpgas, CNC-beweging, doorpriemen, dikte en snelheid komen aan bod in hoe een fiberlaser-snijmachine werkt.

Laserlasmachines gebruiken de bundel om een lokale gesmolten zone te creëren die twee materiaaldelen verbindt. Draadaanvoerontwerp, laskopconfiguratie, beschermgas, naadvorming en machine-indeling komen aan bod in hoe een laserlasmachine werkt.

Laser Reinigingsmachines passen gecontroleerde energie toe om verontreiniging of coatings te verwijderen met beperkte impact op het onderliggende basismateriaal. Scannerontwerp, pulsoverlap, reinigingspatronen, ablatiedrempels en afzuiging komen aan bod in hoe een laserreinigingsmachine werkt.

Lasermarkeermachines gebruiken een gefocuste bundel om een dunne oppervlaktelaag te wijzigen of te verwijderen, waarmee permanente codes, serienummers, logo's of traceermarkeringen ontstaan. Galvoscannerontwerp, F-theta-lensconfiguratie, markeerveldgrootte en focussysteem komen aan bod in hoe een lasermarkeermachine werkt.

Naast productie worden fiberlasers ook toegepast in telecommunicatie, sensortechniek, geneeskunde en onderzoek, aangezien hetzelfde gedoteerde-vezelprincipe ten grondslag ligt aan veel lichtbronnen en versterkers buiten industriële materiaalbewerking. Dit betekent dat de term "fiberlaser" breder is dan productievloerapparatuur alleen.

Tabel 2: Integratie van Fiberlasers per Machinetype

Voordelen en Beperkingen van Fiberlasers

Elk voordeel hieronder heeft een specifieke reden waarom het opgaat, en elk voordeel wordt gekoppeld aan een voorwaarde die de reikwijdte ervan begrenst - de sterke punten van een fiberlaser zijn reëel, maar niet onvoorwaardelijk.

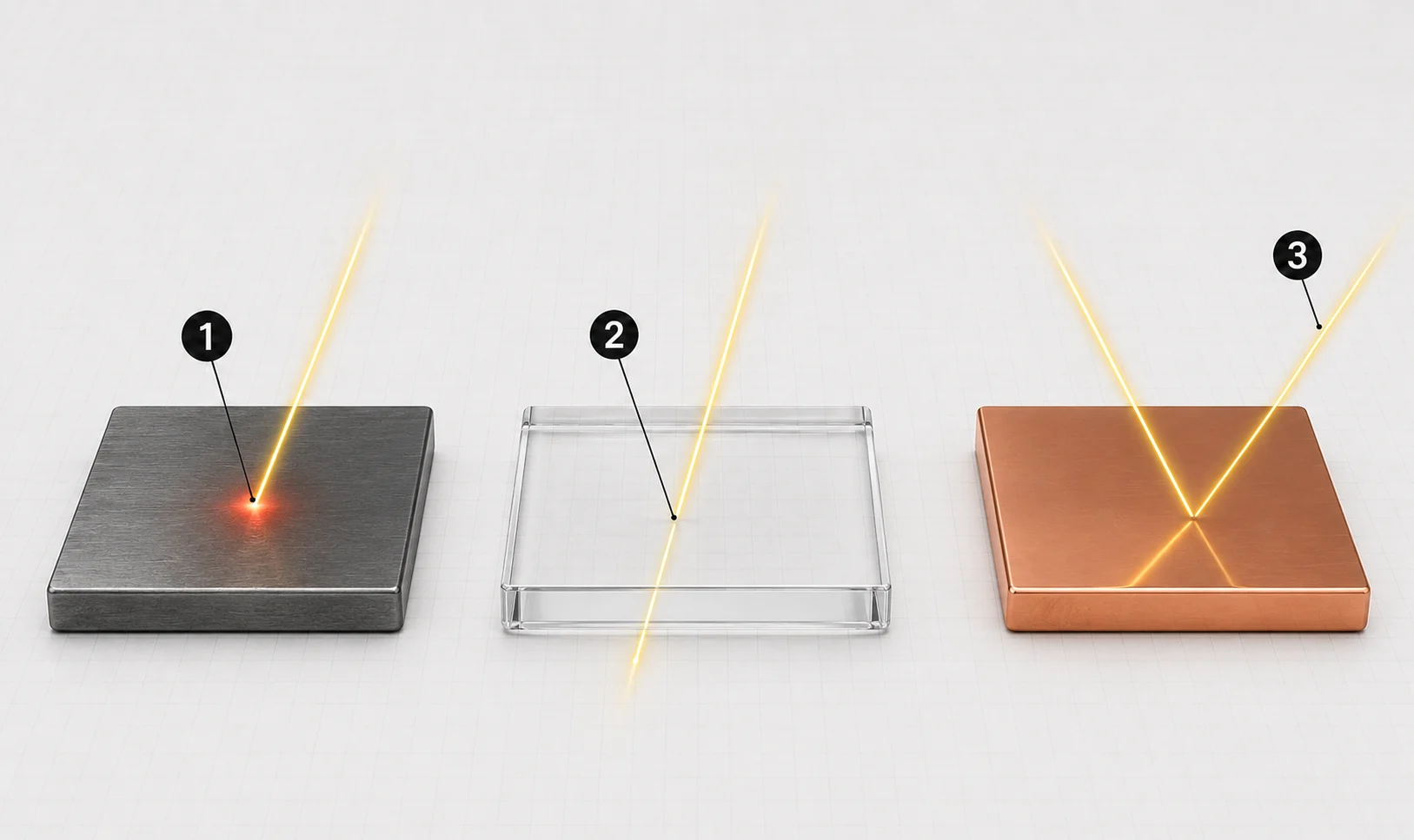

Onderschrift: 1. Absorptie - het staal absorbeert energie, waardoor een verhitte zone ontstaat; 2. Transmissie - de straling gaat door transparant glas of acryl met nagenoeg geen effect; 3. Reflectie - gepolijst koper reflecteert een aanzienlijk deel van de energie.

Veelvoorkomende beperkingen om tegen deze voordelen af te wegen:

• Materiaalcompatibiliteit is golflengteafhankelijk, niet universeel.
• Reflecterende metalen zoals koper en messing kunnen met geschikte systemen worden bewerkt, maar brengen uitdagingen met zich mee op het gebied van procesbeheersing en terugkaatsing.
• Transparante en organische materialen vereisen voor veel werkplaatstaken vaak een andere golflengte - meestal CO2.
• Niet-lineaire optische effecten, thermische kwesties en afwegingen in bundelkwaliteit worden significanter naarmate het vermogen wordt opgeschaald.
• Een bron met weinig onderhoud betekent niet dat de machine onderhoudsvrij is; optiek, koeling en afzuigsystemen vereisen nog steeds onderhoud.
• Hoogvermogensystemen vereisen behuizingen, veiligheidsinterlocks, afzuiging en getrainde operators.

Fiberlaser versus CO2-Laser

Tabel 3: Fiberlaser versus CO2-Laser in Vogelvlucht

Voor een bredere vergelijking tussen lasertypen, zie de gids van Virmer over de belangrijkste typen laserbronnen in lasermachines en de aparte uitleg over hoe een CO2-laser werkt.

Hoe Lang Gaat een Fiberlaser Mee?

Fiberlaserbronnen staan bekend om hun lange levensduur, maar het veelgehoorde getal van 100.000 uur vraagt om context om accuraat te zijn. Verschillende afzonderlijke metingen worden in marketingmateriaal vaak samengevoegd, en het uiteenrafelen ervan geeft een duidelijker beeld.

MTBF is geen levensduur. MTBF (mean time between failures, gemiddelde tijd tussen storingen) is een statistische betrouwbaarheidsschatting berekend uit tests op componentniveau, geen gegarandeerde bedrijfslevensduur voor één specifieke eenheid. Een levensduurschatting van de diode, de garantieperiode van een fabrikant, geleidelijke afname van het uitgangsvermogen en de levensduur van de complete machine zijn vier afzonderlijke cijfers, en één claim van "100.000 uur" mag niet worden aangenomen dat deze alle vier dekt.

Wanneer voor een bron een specifiek levensduurbereik wordt genoemd, moet dit gekoppeld zijn aan een met naam genoemde fabrikant of productfamilie en onderbouwd worden door het datasheet of de betrouwbaarheidsverklaring van die fabrikant, in plaats van te worden behandeld als een bedrijfstakbrede constante.

De werkelijke levensduur in de praktijk hangt af van verschillende bedrijfsfactoren:

• Belasting en inschakelduur
• Prestaties van het koelsysteem en omgevingstemperatuur
• Verontreinigingsbeheersing rond de optiek
• Bescherming tegen terugkaatsing
• Doorlopend onderhoud van optiek en koelersystemen

Veiligheid bij Fiberlasers

Industriële ytterbium-fiberlasers werken in het nabij-infrarode bereik, dat onzichtbaar is voor het menselijk oog maar wel ernstig oog- en huidletsel kan veroorzaken. De afwezigheid van zichtbaar licht betekent niet de afwezigheid van een gevaarlijke bundel, en reflecties van metalen oppervlakken kunnen gevaarlijk blijven, ook nadat het directe bundelpad is geblokkeerd.

Volg de laserklasse, de vereisten voor behuizing en interlocks, de regels voor gecontroleerde zones en de specificaties voor persoonlijke beschermingsmiddelen die zijn vastgelegd voor de specifieke machine en toepasselijke lokale regelgeving. Laserrisicoclassificatie volgt in de meeste rechtsgebieden IEC 60825-1 of de gelijkwaardige ANSI Z136-reeks aan normen.

• Kies beschermbrillen op basis van de specifieke golflengte van de bron en de vereiste optische dichtheid - geen generieke "laserbril".
• Identificeer het materiaal en eventuele coatings voordat u begint te bewerken, en zorg voor voldoende rook- en deeltjesafzuiging.
• Behandel laserbewerking van pvc of ander gechloreerd materiaal niet als een routinehandeling. Als een dergelijke taak al wordt overwogen, vereist dit materiaalidentificatie, een gedocumenteerde risicobeoordeling en validatie door de fabrikanten van de apparatuur en het afzuigsysteem - een afzuiger alleen maakt het proces niet veilig.

Conclusie

Een fiberlaser genereert en versterkt licht binnenin een met zeldzame-aardmetalen gedoteerde optische vezel, waarbij pompdiodes, de gedoteerde kern en een optische resonator samenwerken om een gecontroleerde bundel op te bouwen. Het brondesign bepaalt de golflengte en de bundelkarakteristieken, terwijl de bedrijfsmodus - CW of gepulst - en de machine-optiek stroomafwaarts die bundel geschikt maken voor snijden, markeren, lassen of reinigen. Dit onderscheid tussen bron en machine begrijpen vormt de basis voor het beoordelen van elk fiberlasersysteem.

Veelgestelde Vragen over Fiber Laser Technologie

Waarom heet het een fiberlaser?

Het heet een fiberlaser omdat de optische vezel zelf het actieve medium is dat het licht genereert en versterkt, niet slechts een kabel die een kant-en-klare bundel doorgeeft. De kern van de vezel is gedoteerd met zeldzame-aardionen, die pomplicht absorberen en via gestimuleerde emissie versterkt licht produceren.

Is een fiberlaser hetzelfde als een lasersnijder?

Nee. Een fiberlaser is de lichtbron, terwijl een lasersnijder een complete machine is die een bron - vaak een fiberlaser - gebruikt samen met beweegsystemen, een snijkop, hulpgas en besturing om materiaal te bewerken. De bron is één onderdeel binnen de afgewerkte machine.

Welke golflengte gebruikt een fiberlaser?

Er is geen enkele golflengte voor alle fiberlasers; dit hangt af van de gebruikte dotant. Met ytterbium gedoteerde systemen, de meest gangbare keuze voor industriële metaalbewerking, leveren doorgaans licht in een bereik van ongeveer 1030-1100 nm, vaak genoemd rond 1064 of 1070-1080 nm, afhankelijk van het brondesign.

Kan een fiberlaser niet-metalen materialen snijden?

Dat hangt af van de golflengte en hoe goed het materiaal deze absorbeert. Gangbare ytterbiumsystemen zijn primair geoptimaliseerd voor metalen en sommige kunststoffen, terwijl hout, helder acryl en glas doorgaans met andere lasertypen worden bewerkt, zoals CO2-systemen, in plaats van met standaard fiberbronnen.

Kan een fiberlaser reflecterende metalen zoals koper of messing snijden?

Moderne, correct geconfigureerde systemen kunnen reflecterende metalen zoals koper en messing bewerken, maar dit vereist compatibiliteit tussen bron en proces plus bescherming tegen terugkaatsing. Het resultaat hangt af van vermogen, materiaaldikte, legeringssamenstelling en procesinstellingen.

Wat is het verschil tussen een gepulste en een continue fiberlaser?

Een continue (CW) fiberlaser levert stabiel vermogen, wat past bij hoogproductief snijden en lassen. Een gepulste fiberlaser levert energie in discrete stoten af met hoog piekvermogen en meer gecontroleerde warmte-inbreng, wat past bij markeren, graveren en precisiereiniging.

Heeft een fiberlaser onderhoud nodig?

De afgesloten fiberbron zelf heeft vaak weinig routinematige uitlijning nodig. De focusoptiek, het koelsysteem, het afzuigsysteem en de mechanische onderdelen van de machine vereisen echter nog steeds regelmatig gepland onderhoud om het hele systeem betrouwbaar te laten draaien.

Hoe lang gaat een fiberlaserbron mee?

Er is geen enkel gegarandeerd getal dat voor elke bron geldt. Fabrikanten publiceren MTBF-schattingen op basis van betrouwbaarheidstests op componentniveau, maar dit is een statistische maat, geen vaste levensduurgarantie - de werkelijke levensduur hangt af van de specifieke bron, de bedrijfsomstandigheden en het onderhoud.
