Un laser cu fibră este un laser cu stare solidă în care o fibră optică dopată cu ioni de pământuri rare acționează ca mediu de amplificare. Diodele de pompare injectează lumină în fibră, miezul dopat o amplifică prin emisie stimulată, iar un rezonator optic formează un fascicul controlat care este emis și focalizat pentru tăiere, marcare, sudură, curățare și alte aplicații.
Acest articol explică ce se întâmplă în interiorul unei surse laser cu fibră, prezintă pas cu pas procesul de generare a fasciculului, acoperă principalele tipuri de clasificare și arată cum lungimea de undă leagă proiectarea sursei de prelucrarea materialelor în lumea reală. De asemenea, articolul abordează modul în care această tehnologie se integrează în mașinile industriale, cât durează de obicei o sursă, și ce măsuri de siguranță se aplică. Pentru principiile fizice care stau la baza emisiunii stimulate, consultați ghidul lui Virmer despre cum funcționează laserele.
Ce este un laser cu fibră?
Un laser cu fibră este un tip de laser cu stare solidă care utilizează o porțiune de fibră optică – nu un gaz, o bară de cristal sau un cip semiconductor – ca mediu care generează și amplifică lumina. Cuvântul „fibră” se referă la fibra activă în sine, nu la un cablu care pur și simplu transportă un fascicul produs în altă parte.
Înainte de a continua, merită să clarificăm trei aspecte:
- Fibra este mediul activ, nu un cablu de transport. Miezul fibrei este dopat cu ioni de pământuri rare – de obicei iterbiu pentru sistemele industriale – iar lumina este generată și amplificată în interiorul acelui miez dopat.
- O sursă laser cu fibră nu este același lucru cu un aparat laser cu fibră. Sursa produce și modelează fasciculul. Un aparat complet necesită, de asemenea, un sistem de mișcare sau de scanare, un cap de procesare, optică de focalizare, comenzi, sistem de răcire, o carcasă și un sistem de extracție a fumului sau a particulelor.
- Iterbiul domină prelucrarea industrială a metalelor, dar nu este singura opțiune. Alți dopanți, precum erbiul și tuliumul, produc lungimi de undă diferite pentru aplicații de telecomunicații, medicale și de detectare.

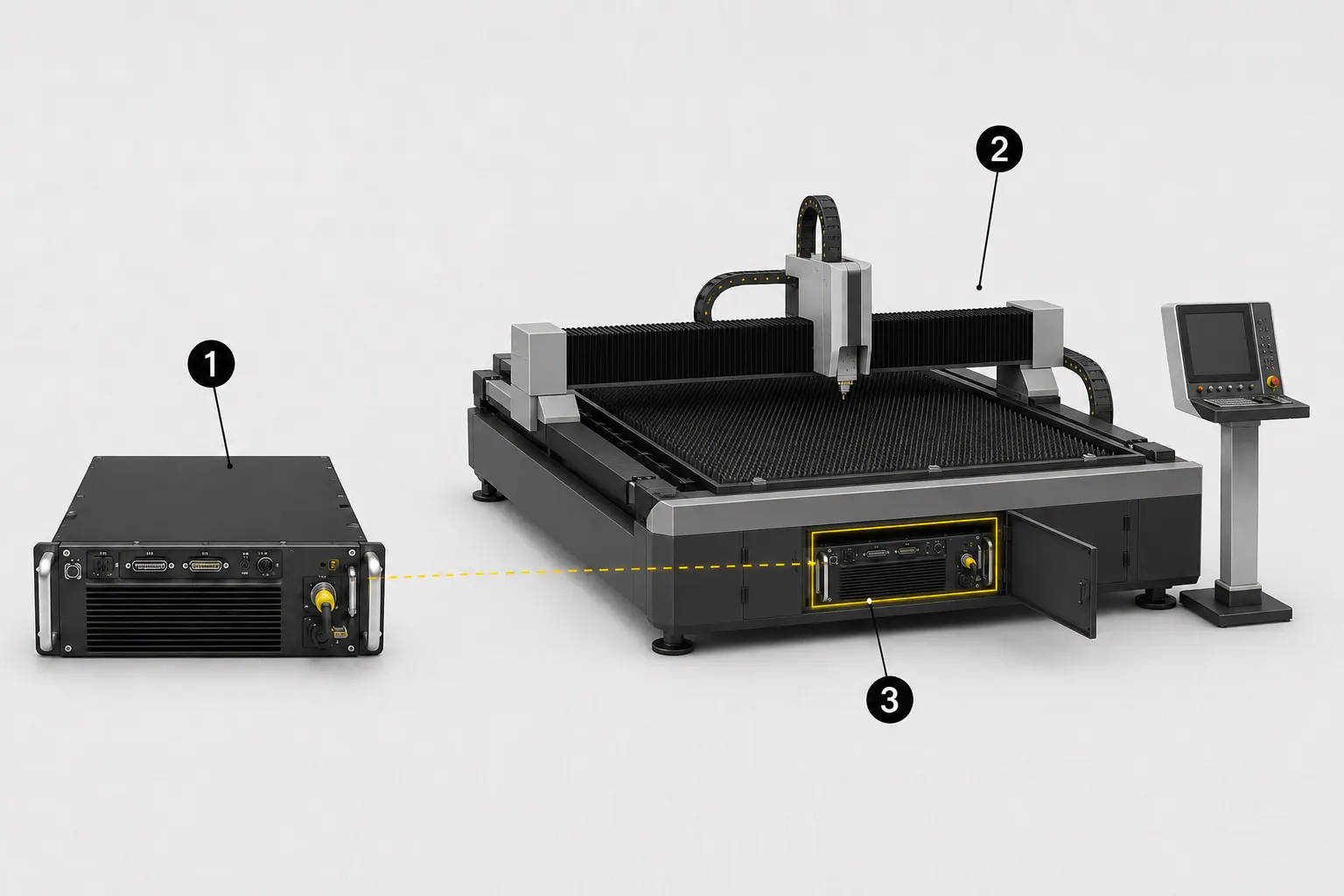

Legendă: 1 - Sursă laser cu fibră autonomă, 2 - Mașină completă de tăiere cu laser cu fibră, 3 - Sursă laser cu fibră instalată în interiorul mașinii
Ce se află în interiorul unui laser cu fibră?
O sursă laser cu fibră este alcătuită dintr-un set redus de componente, fiecare îndeplinind o singură funcție în traseul de la energia electrică până la obținerea unui fascicul utilizabil. Înțelegerea acestei scheme a componentelor face ca procesul pas cu pas din secțiunea următoare să fie mai ușor de urmărit, deoarece fiecare pas corespunde uneia sau mai multor părți dintre acestea.

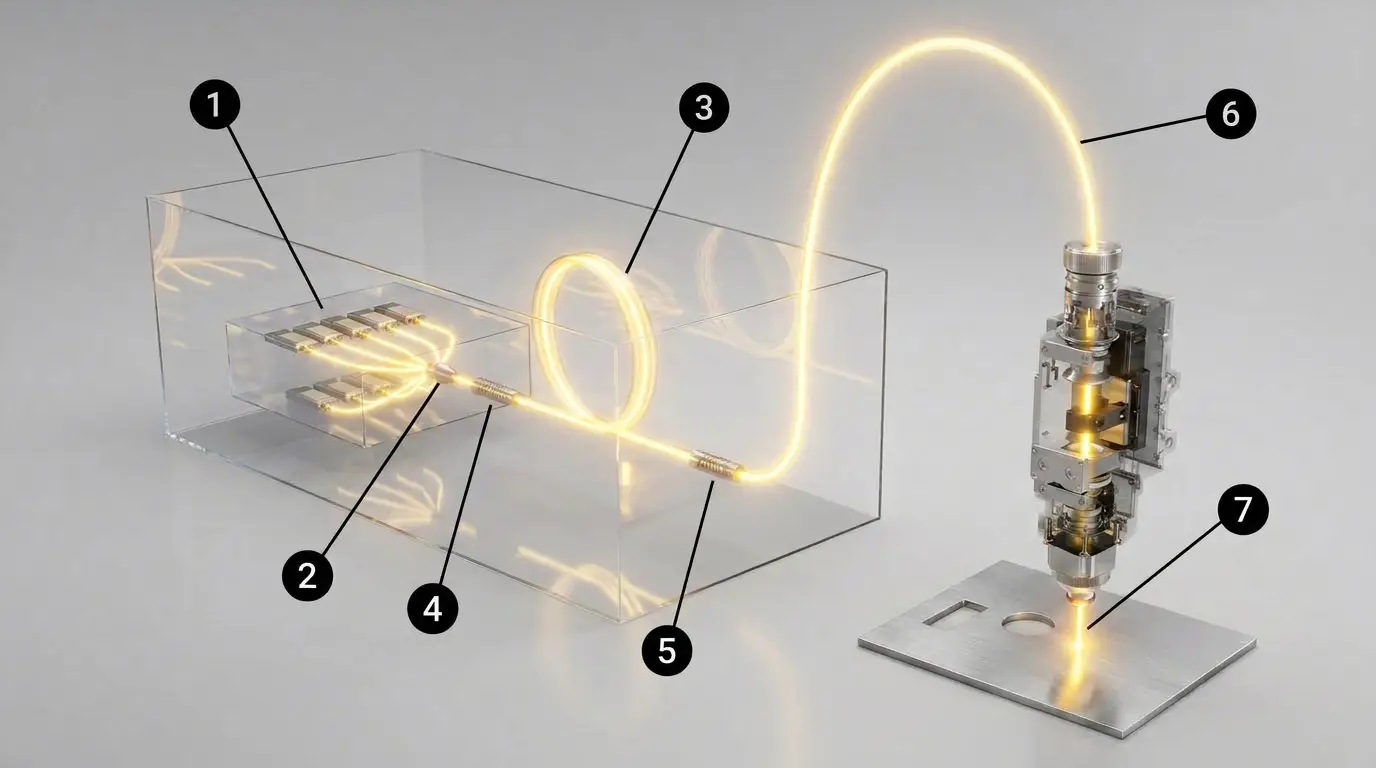

Legendă:1 - Diodele de pompare, 2 - Combinatorul de pompare, 3 - Fibra activă dopată, 4 - Rețea Bragg pe fibră cu reflectivitate ridicată, 5 - Rețea Bragg de ieșire parțial reflectivă, 6 - Fibră de transmisie, 7 - Optică de focalizare și piesa de prelucrat
Diodele de pompare
Diodele de pompare transformă curentul electric în lumină, de obicei în intervalul 900-980 nm pentru sistemele cu iterbiu. Această lumină – numită lumină de pompare – nu este fasciculul laser final. Este energia de intrare care va fi ulterior absorbită și transformată în interiorul fibrei dopate.
Miezul și învelișul fibrei dopate
Fibra activă are un miez de siliciu dopat cu ioni de pământuri rare, înconjurat de unul sau mai multe straturi de înveliș cu un indice de refracție mai mic. Această structură menține lumina confinată în miez prin reflexie internă totală. În proiectele industriale de mare putere, fibra utilizează de obicei o structură cu manta dublă: lumina de pompare traversează un strat interior de manta și trece repetat prin miezul dopat, în timp ce miezul însuși transportă fasciculul de semnal amplificat.
Rezonatorul optic și rețelele Bragg pe fibră
Rezonatorul asigură o reacție optică, astfel încât lumina să se acumuleze într-un fascicul coerent, în loc să treacă pur și simplu o singură dată. În multe lasere cu fibră, această reacție provine de la rețelele Bragg pe fibră – secțiuni de fibră cu o structură periodică care reflectă o bandă specifică de lungimi de undă. O rețea acționează ca un reflector puternic, iar alta acționează ca un reflector parțial, sau de ieșire, care permite unei părți din lumina amplificată să iasă sub formă de fascicul utilizabil. Arhitectura rezonatorului variază în funcție de producători și de proiectele surselor, astfel încât nu toate laserele cu fibră sunt construite exact în același mod.
Ieșire și interfața de livrare a fasciculului
La capătul de ieșire al sursei, fasciculul format trece în sistemul optic de livrare și în cel al mașinii. Din acest moment, colimarea, orientarea și focalizarea depind de mașina specifică – un cap de tăiere, un scaner galvo pentru marcare, un cap de sudură sau un cap de curățare, fiecare dintre acestea dirijând și modelând fasciculul în mod diferit. Aceste detalii la nivel de echipament sunt abordate în ghidurile dedicate ale Virmer privind mașinile de tăiere, sudură, marcare și curățare, și nu aici.
Cum funcționează un laser cu fibră optică? Pas cu pas
Cele șase etape de mai jos urmăresc un traseu continuu de la intrarea curentului electric până la fasciculul focalizat asupra piesei de prelucrat. Fiecare etapă se bazează pe cea precedentă, așa că ordinea este importantă: săritul de la lumina de pompare direct la „amplificare”, fără etapa de absorbție, ar omite motivul pentru care fibra are nevoie de dopare cu elemente rare. Procesul are loc aproape instantaneu odată ce sursa este alimentată și stabilizată.
Pasul 1: Diodele de pompare generează lumină
Curentul electric alimentează diodele de pompare semiconductoare, care transformă acest curent în lumină la o lungime de undă pe care fibra dopată o poate absorbi. Această lumină de pompare este cuplată în fibră, dar nu este încă fasciculul laser de lucru.
Pasul 2: Fibra ghidează lumina de pompare
geometria miezului și a învelișului menține lumina de pompare confinată și în mișcare de-a lungul fibrei. În modelele cu înveliș dublu de mare putere, lumina de pompare se deplasează prin învelișul interior și traversează în mod repetat miezul dopat pe măsură ce se propagă, crescând șansa de absorbție.
Legendă: 1 - Miez dopat, 2 - Înveliș interior, 3 - Înveliș exterior, 4 - Lumina de pompare reflectată în interiorul învelișului interior, 5 - Semnalul laser ghidat prin miezul central
Pasul 3: Ionii de pământuri rare absorb energia
Pe măsură ce lumina de pompare traversează miezul dopat, ionii de pământuri rare absorb acea energie și trec într-o stare excitată, cu energie mai mare. Când un număr suficient de ioni sunt excitați, fibra atinge inversiunea de populație – condiția necesară pentru ca amplificarea luminii să înceapă.
Pasul 4: Emisia stimulată amplifică lumina
Un foton existent care traversează miezul excitat poate determina un ion excitat să elibereze un foton corespunzător – cu aceeași lungime de undă, fază și direcție. Acest proces, numit emisie stimulată, se repetă pe toată lungimea fibrei, amplificând lumina pe măsură ce aceasta se propagă.
Pasul 5: Rezonatorul selectează și amplifică semnalul de ieșire al laserului
Rețelele Bragg din fibră reflectă lungimea de undă țintă înapoi în fibra activă, astfel încât lumina trece repetat prin mediul de câștig și își sporește intensitatea în mod continuu. O parte din această lumină amplificată iese prin reflectorul de ieșire sub forma fasciculului laser utilizabil. Rezonatoarelesunt comune, dar nu reprezintă singurul tip de rezonator utilizat în industria laserelor cu fibră.

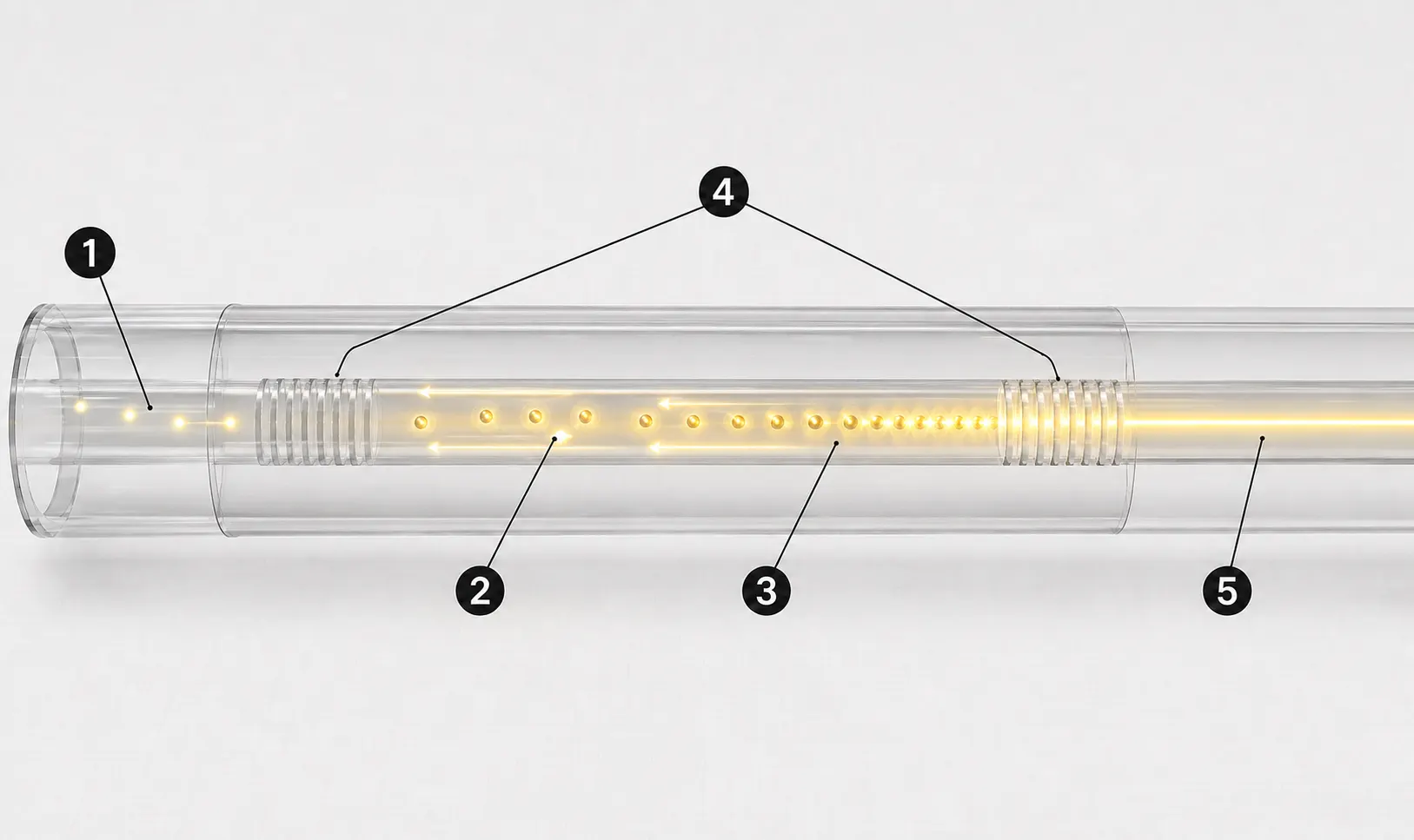

Legendă: 1 – Lumina de pompare care pătrunde în fibra activă, 2 – Ion de pământuri rare energizat, 3 – Fotoni generați prin emisie stimulată. 4 – Rețele Bragg din fibră care formează cavitatea laserului, 5 – Fascicul de ieșire amplificat
Pasul 6: Fasciculul părăsește sursa și se îndreaptă către sistemul optic al mașinii
Fasciculul final iese din sursă și intră în sistemul optic al mașinii pe care o alimentează. De aici, colimarea, orientarea sau scanarea și focalizarea finală sunt realizate de sistemele optice specifice mașinii, care diferă în funcție de aplicație: tăiere, marcare, sudură și curățare.
Odată ce fasciculul părăsește sursa, geometria propriu-zisă a fibrei a realizat deja cea mai mare parte a muncii grele. Lungimea de interacțiune lungă și subțire din interiorul miezului dopat permite o amplificare substanțială într-un spațiu compact, iar raportul ridicat suprafațăfață de volum a fibrei contribuie la disiparea eficientă a căldurii. Secțiunile integral din fibră dintre componente reduc, de asemenea, numărul de puncte de aliniere în spațiu liber, ceea ce reprezintă un motiv cheie pentru care laserele cu fibră tind să fie compacte și stabile din punct de vedere mecanic în comparație cu tipurile de lasere construite în jurul traiectoriilor optice cu fascicul deschis.
De ce contează lungimea de undă a laserului cu fibră?
Lungimea de undă este unul dintre factorii principali care determină dacă un material absoarbe, reflectă sau transmite un fascicul laser, ceea ce influențează direct capacitatea unui anumit laser cu fibră de a prelucra eficient acel material. Pentru sursele industriale de iterbium, puterea de ieșire se încadrează de obicei într-un interval de aproximativ 1.030–1.100 nm, fiind menționată frecvent în jurul valorii de 1.064 nm sau 1.070–1.080 nm, în funcție de proiectarea specifică a sursei; orice valoare mai restrânsă trebuie confirmată pe baza documentației unui anumit producător, rather than treated as universal.
Absorbția la o anumită lungime de undă nu este fixă pentru o categorie de materiale – aceasta depinde de aliajul specific, de finisajul suprafeței, de temperatură și de orice strat de oxid sau acoperire prezentă, și se poate modifica pe măsură ce prelucrarea avansează și suprafața se încălzește. Acesta este motivul pentru care afirmațiile conform cărora o lungime de undă funcționează uniform bine pe „majoritatea materialelor” sau „toate metalele” nu se susțin în condiții reale de funcționare.
Două tipare generale constituie puncte de plecare utile, cu mențiunea că niciuna nu reprezintă o regulă absolută:
- Materialele transparente, precum sticla transparentă și acrilul, transmit în general lumina în loc să o absoarbă în zona de 1 µm, ceea ce le face candidați nepotriviți pentru lungimile de undă obișnuite ale fibrelor Yb fără adaptări speciale ale procesului.
- Lemnul și alte materiale organice sunt prelucrate de obicei cu lasere cu CO₂ de aproximativ 10,6 µm, mai degrabă decât cu lungimi de undă în infraroșu apropiat ale fibrelor, deși aceasta este o tendință generală, nu o excludere categorică pentru fiecare sistem specializat cu fibră optică.

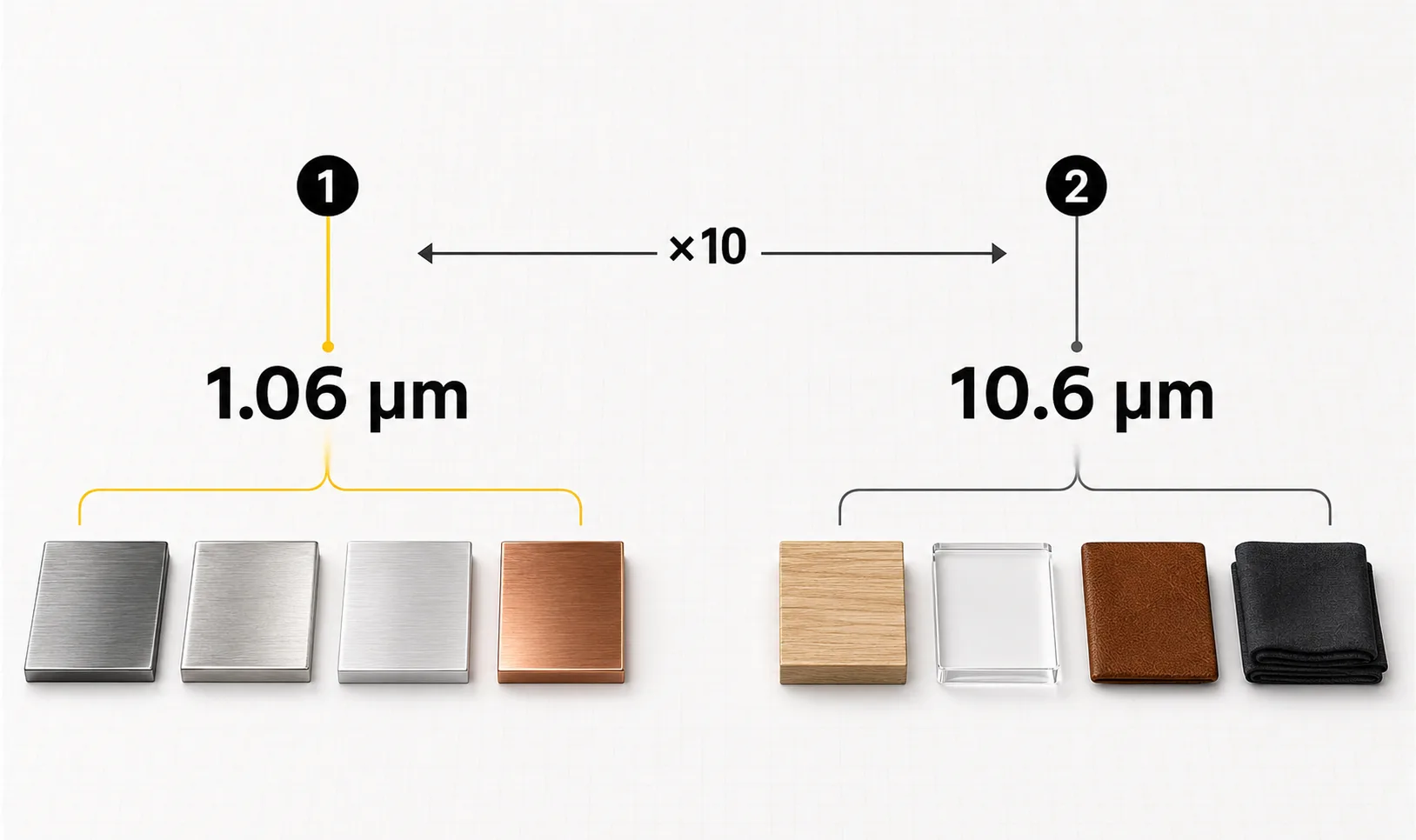

Legendă: 1 - Laser cu fibră de iterbiu - aproximativ 1,06 µm; materiale reprezentative: oțel (oțel inoxidabil), titan, aluminiu și cupru, 2 - Laser cu CO₂ - aproximativ 10,6 µm; materiale reprezentative: lemn, acril transparent, piele și țesătură.
Principalele tipuri de lasere cu fibră
O singură sursă de laser cu fibră poate fi clasificată simultan pe mai multe axe independente, iar aceste axe sunt adesea confundate între ele în literatura de specialitate. Dopantul, modul de funcționare temporal, arhitectura de generare a impulsurilor și modul fasciculului descriu fiecare o proprietate diferită a aceleiași surse, nu versiuni concurente ale unei singure clasificări.
După dopant și lungimea de undă
Dopantul adăugat în miezul fibrei determină intervalul de lungimi de undă pe care sursa îl poate produce. Iterbiul este alegerea predominantă pentru prelucrarea industrială a metalelor în jurul valorii de 1 µm. Erbiumul și tuliumul sunt utilizate pentru alte intervale de lungimi de undă folosite în telecomunicații, medicină și sisteme de detectare specializate. Configurațiile mai puțin obișnuite – cum ar fi cele cu conversie ascendentă sau cu deplasare Raman – există mai ales în cercetare și în laboratoare specializate, mai degrabă decât în procesarea industrială obișnuită.
Undă continuă vs. pulsată
Un laser cu fibră cu undă continuă (CW) oferă o putere de ieșire constantă și o putere medie ridicată, ceea ce se potrivește tăierii cu randament ridicat, sudării și unor procese de curățare. Un laser cu fibră pulsată furnizează energie sub formă de impulsuri discrete, producând o putere de vârf ridicată cu un aport de căldură mai bine controlat – tipică pentru marcare, gravare, texturare și curățare cu impulsuri. Alegerea potrivită depinde de proces și de parametrii acestuia, mai degrabă decât de o regulă simplă conform căreia CW înseamnă viteză, iar impulsurile înseamnă calitate.
Q-Switched vs. MOPA
Q-switching descrie o metodă de formare a unor impulsuri scurte, de intensitate ridicată, prin modularea rapidă a pierderilor rezonatorului. MOPA (oscilator principal-amplificator de putere) descrie o arhitectură construită dintr-o sursă inițială plus una sau mai multe etape de amplificare, ceea ce permite ajustarea independentă a parametrilor impulsului în limitele sursei specifice. Acești doi termeni descriu lucruri diferite – o metodă de formare a impulsurilor și o arhitectură de sistem – așa că nu ar trebui tratați ca simple alternative la distincția CW/pulsat.
Monomod vs. Multimod
Termenii „monomod” și „multimod” descriu structura spațială a fasciculului de ieșire. Ieșirea înmodul monomod oferă, în general, o calitate mai bună a fasciculului, o capacitate de focalizare mai precisă și o dimensiune mai mică a spotului, ceea ce este benefic pentru lucrările fine sau de precizie. Proiectele multimod pot atinge niveluri de putere mai ridicate, ceea ce se potrivește sarcinilor de prelucrare mai grele. Niciunul dintre moduri nu este universal mai bun; alegerea potrivită depinde de echilibrul dintre precizie și putere pe care îl necesită aplicația.
Tabelul 1: Axe de clasificare a laserelor cu fibră
| Axa de clasificare | Opțiuni principale | Ce se schimbă | Relevanță industrială tipică |
|---|---|---|---|
| Câștig mediu / dopant | Iterbiu, erbiu, tuliu și altele | Intervalul de lungimi de undă | Prelucrarea materialelor, telecomunicații, medicină, senzori |
| Funcționare temporală | CW, quasi-CW (QCW), pulsat | Puterea termică, puterea de vârf vs. puterea medie | Tăiere/sudare vs. marcare/curățare/microprocesare |
| Arhitectura impulsurilor | Q-switched, MOPA și alte modele | Controlul impulsurilor și caracteristicile de vârf | Marcare, gravare, texturare, curățare |
| Modul fascicul | Mod unic, mod multiplu | Calitatea fasciculului, capacitatea de focalizare, putere scalabilă | Lucrări fine, de precizie vs. prelucrare de mare putere |
Acest tabel prezintă categorii de clasificare, nu o echivalență unu-la-unu între rânduri – o sursă reală combină o opțiune de pe fiecare axă, iar combinațiile trebuie confirmate în conformitate cu specificațiile producătorului.
Cum este utilizată tehnologia laserului cu fibră în mașinile industriale?
Același principiu de generare a fasciculului descris mai sus este integrat în mai multe clase distincte de echipamente industriale, fiecare dintre acestea dirijând, modelând și aplicând fasciculul în mod diferit. Această secțiune este intenționat succintă – construcția detaliată a fiecărui tip de mașină este prezentată într-un ghid dedicat.
Mașinile de tăiere cu laser cu fibră utilizează de obicei o sursă de mare putere asociată cu un cap de proces controlat care deplasează fasciculul sau piesa de prelucrat de-a lungul unei traiectorii programate. Detalii privind capul de tăiere, gazul auxiliar, mișcarea CNC, perforarea, grosimea și viteza sunt prezentate în secțiunea dedicată modului de funcționare al unei mașini de tăiat cu laser cu fibră optică.
Mașinile de sudare cu laser utilizează fasciculul pentru a crea o zonă topită localizată care unește două bucăți de material. Proiectarea alimentatorului de sârmă, configurația capului de sudare, gazul de protecție, formarea cordonului de sudură și dispunerea mașinii sunt prezentate în secțiunea dedicată modului de funcționare al unei mașini de sudare cu laser.
Mașinile de curățare cu laser aplică energie controlată pentru a îndepărta contaminările sau acoperirile, limitând în același timp efectul asupra materialului de bază de dedesubt. Proiectarea scanerului, suprapunerea impulsurilor, modelele de curățare, pragurile de ablație și extracția sunt prezentate în secțiunea dedicată modului de funcționare al unei mașini de curățare cu laser.
Mașinile de marcare cu laser utilizează un fascicul focalizat pentru a modifica sau îndepărta un strat subțire de suprafață, creând coduri permanente, numere de serie, logo-uri sau marcaje de trasabilitate. Proiectarea scanerului Galvo, configurația lentilelor F-theta, dimensiunea câmpului de marcare și sistemul de focalizare sunt abordate în secțiunea dedicată modului de funcționare al unei mașini de marcare cu laser.
Dincolo de domeniul producției, sunt utilizate și în telecomunicații, senzori, medicină și cercetare, deoarece același principiu al fibrei dopate stă la baza multor surse de lumină și amplificatoare din afara procesării industriale a materialelor. Acest lucru înseamnă că termenul „laser cu fibră” are o semnificație mai largă decât doar echipamentele din halele de producție.
Tabelul 2: Integrarea laserului cu fibră în funcție de tipul de mașină
| Tipul mașinii | Ce face laserul cu fibră optică | Modul sursă comun |
|---|---|---|
| Mașină de tăiat | Topeste sau vaporizeaza materialul de-a lungul unei traiectorii de taiere controlate | De obicei, CW de mare putere |
| Aparat de sudură | Creează o zonă topită localizată pentru a îmbina piesele | De obicei cu curent continuu (CW), cu variante în funcție de sarcină |
| Mașină de curățat | Îndepărtează acoperirile sau contaminanții prin interacțiunea controlată dintre laser și material | În mod pulsat sau continuu (CW), în funcție de proces |
| Mașină de marcare | Modifică sau îndepărtează un strat superficial pentru a crea o marcare permanentă | De obicei cu impulsuri (q-switch sau mopa) |
Avantajele și limitările laserelor cu fibră
Fiecare avantaj de mai jos are un motiv specific pentru care este valabil și fiecare este însoțit de o condiție care îl limitează – punctele forte ale unui laser cu fibră sunt reale, dar nu sunt necondiționate.

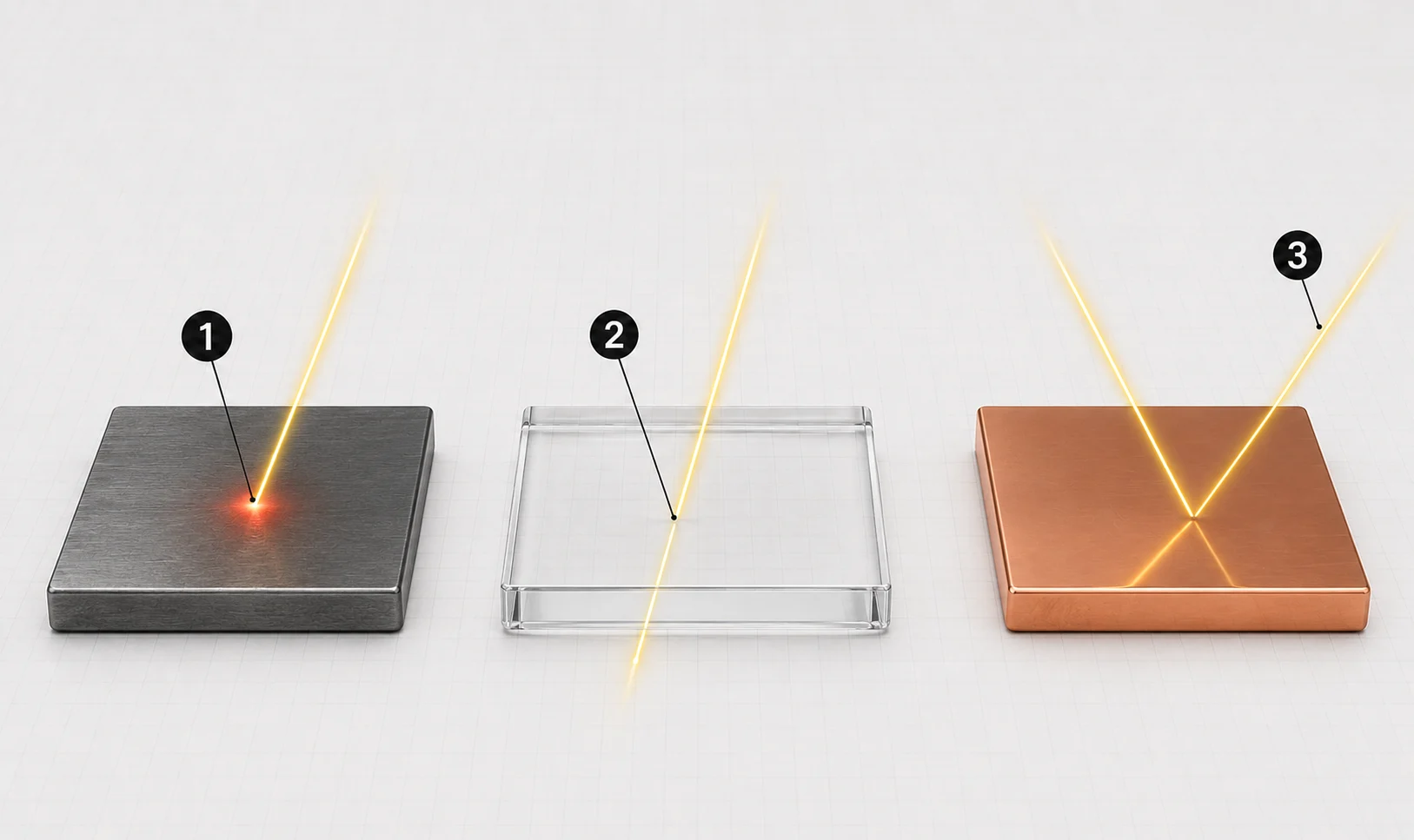

Legendă: 1. Absorbție – oțelul absoarbe energia, creând o zonă încălzită; 2. Transmisie – radiația trece prin sticlă transparentă sau acrilic fără aproape niciun efect; 3. Reflecție – cuprul lustruit reflectă o parte semnificativă din energie.
| Proprietate | De ce este utilă | Limitări sau condiții importante |
|---|---|---|
| Eficiență electrică-optică ridicată | Reduce consumul de energie și sarcina termică în comparație cu alte tipuri de lasere industriale | Valorile reale ale eficienței variază în funcție de modelul sursei și trebuie confirmate pe baza fișei tehnice a producătorului |
| Calitate ridicată a fasciculului și capacitate de focalizare (în modele adecvate) | Permite obținerea unor puncte focale mici și precise pentru lucrări de finețe | Calitatea fasciculului depinde de designul monomodal sau multimodal și de nivelul de putere |
| Secțiuni compacte și robuste, realizate integral din fibră optică | Numărul redus de puncte de aliniere cu spațiu liber reduce deviația mecanică și necesitățile de întreținere | Optica de transmisie și focalizare din afara traseului etanș al fibrei necesită în continuare aliniere și îngrijire |
| Eliminarea eficientă a căldurii | Geometria fibrelor oferă un raport ridicat suprafață/volum pentru disiparea căldurii | Gestionarea termică depinde în continuare de proiectarea sistemului de răcire al sursei |
| Putere medie scalabilă | Arhitectura fibrei permite scalarea puterii pentru operațiuni exigente de tăiere și sudare | Efectele neliniare și compromisurile privind calitatea fasciculului cresc odată cu creșterea puterii |
| Întreținere de rutină redusă a sursei sigilate | Mai puține componente optice expuse decât în cazul traiectoriilor fasciculului în spațiu liber | Sistemele optice de protecție, duza, răcitorul, sistemul de extracție și sistemul de mișcare necesită în continuare întreținere periodică |
| Integrare bună în mașinile automatizate | Furnizarea prin fibră simplifică cuplarea la sistemele CNC și robotizate | Calitatea integrării depinde în continuare de proiectarea mașinii, nu doar de sursă |
Limitări comune care trebuie luate în considerare în raport cu aceste avantaje:
- Compatibilitatea materialelor depinde de lungimea de undă, nu este universală.
- Metalele reflectante, precum cuprul și alama, pot fi prelucrate cu sisteme adecvate, dar ridică provocări legate de controlul procesului și de reflexia inversă.
- Materialele transparente și organice necesită adesea o lungime de undă diferită – de obicei CO₂ – pentru multe operațiuni din atelier.
- Efectele optice neliniare, problemele termice și compromisurile legate de calitatea fasciculului devin mai semnificative pe măsură ce puterea crește.
- O sursă care necesită puțină întreținere nu înseamnă o mașină care nu necesită întreținere; sistemele optice, de răcire și de extracție necesită în continuare întreținere.
- Sistemele de mare putere necesită carcase, dispozitive de blocare de siguranță, sisteme de extracție și operatori instruiți.
Laser cu fibră vs. laser cu CO₂
Tabelul 3: Laser cu fibră vs. laser cu CO2 – prezentare generală
| Caracteristică | Laser cu fibră industrial obișnuit | Laser cu CO₂ |
|---|---|---|
| Mediu de amplificare | Fibră optică dopată cu pământuri rare | Amestec de gaze pe bază de CO₂ |
| Lungime de undă industrială obișnuită | Aproximativ 1,06 µm pentru sistemele cu ytterbiu | De obicei 10,6 µm |
| Rezistență tipică | Metale; tăiere și sudare de mare putere; marcare | Lemn, acril, piele, țesături și alte materiale nemetalice |
| Transmisia fasciculului / construcția sursei | În mare parte integrat în fibră, fiind încă necesare elemente optice de focalizare finală | Oglinzi și elemente optice în spațiu liber în proiectele obișnuite de echipamente |
| Avertisment important | Nu este universal valabil pentru materiale transparente sau organice | Sistemele tipice de CO₂ de mică putere utilizate în ateliere nu taie direct metalul neacoperit |
Pentru o comparație mai amplă între tipurile de surse laser, consultați ghidul principalelor tipuri de surse laser utilizate în mașinile cu laser și articolul explicativ dedicat modului de funcționare al unui laser cu CO2.
Cât durează un laser cu fibră?
Sursele laser cu fibră sunt cunoscute pentru durata lungă de viață, dar cifra de 100.000 de ore, repetată pe scară largă, necesită un context pentru a fi precisă. Mai multe măsurători distincte sunt amestecate în materialele de marketing, iar separarea lor oferă o imagine mai clară.
MTBF nu este durata de viață. MTBF (timpul mediu între defecțiuni) este o estimare statistică a fiabilității calculată pe baza testelor la nivel de componentă, nu o durată de viață operațională garantată pentru o unitate specifică. O estimare a duratei de viață a diodelor, perioada de garanție a producătorului, degradarea treptată a puterii de ieșire și durata de viață a întregului echipament sunt patru cifre distincte, iar o singură afirmație de tipul „100.000 de ore” nu ar trebui considerată ca acoperind toate aceste aspecte.
Dacă se menționează un interval specific de durată de viață pentru o sursă, acesta ar trebui să fie legat de un producător sau o familie de produse specificate și susținut de fișa tehnică sau de declarația de fiabilitate a respectivului producător, mai degrabă decât tratat ca o
Durata de viață reală depinde de mai mulți factori de funcționare:
- Sarcina de funcționare și ciclul de lucru
- Performanța sistemului de răcire și temperatura ambiantă
- Controlul contaminării în jurul componentelor optice
- Protecția împotriva reflexiei înapoi
- Întreținerea continuă a componentelor optice și a sistemelor de răcire
Siguranța laserelor cu fibră
Laserele industriale cu fibră de ytterbiu funcționează în domeniul infraroșu apropiat, care este invizibil pentru ochiul uman, dar poate provoca totuși leziuni grave la ochi și piele. Absența luminii vizibile nu înseamnă absența unui fascicul periculos, iar reflexiile de pe suprafețele metalice pot rămâne periculoase chiar și după blocarea traiectoriei directe a fasciculului.
Respectați cerințele privind clasa laserului, carcasă și interblocare, regulile privind zonele controlate și specificațiile echipamentului de protecție personală definite pentru mașina respectivă, precum și reglementările locale aplicabile. Clasificarea pericolelor laser în majoritatea jurisdicțiilor respectă standardul IEC 60825-1 sau seria echivalentă de standarde ANSI Z136.
- Alegeți ochelari de protecție în funcție de lungimea de undă specifică a sursei și de densitatea optică necesară – nu „ochelari pentru laser” generici.
- Identificați materialul și orice strat de acoperire înainte de prelucrare și asigurați-vă că există un sistem adecvat de extracție a fumului și a particulelor.
- Nu tratați prelucrarea cu laser a PVC-ului sau a altor materiale clorurate ca pe o operațiune de rutină. Dacă se ia în considerare o astfel de sarcină, aceasta necesită identificarea materialului, o evaluare documentată a riscurilor și validarea de către producătorii echipamentului și ai sistemului de extracție – un extractor de fum nu este suficient pentru a asigura siguranța procesului.
Concluzie
Un laser cu fibră generează și amplifică lumina în interiorul unei fibre optice dopate cu pământuri rare, folosind diode de pompare, miezul dopat și un rezonator optic, care colaborează pentru a forma un fascicul controlat. Proiectarea sursei determină lungimea de undă și caracteristicile fasciculului, în timp ce modul de funcționare – continuu (CW) sau pulsat – și sistemul optic al mașinii din aval adaptează acel fascicul pentru tăiere, marcării, sudării sau curățării. Înțelegerea acestei distincții între sursă și mașină constituie baza evaluării oricărui sistem cu laser cu fibră optică.
Întrebări frecvente despre tehnologia laserului cu fibră optică
De ce se numește laser cu fibră optică?
Se numește laser cu fibră deoarece fibra optică însăși este mediul activ care generează și amplifică lumina, nu doar un cablu care transportă un fascicul finit. Miezul fibrei este dopat cu ioni de pământuri rare, care absorb lumina de pompare și produc lumină amplificată prin emisie stimulată.
Laserul cu fibră este același lucru cu un aparat de tăiat cu laser?
Nu. Un laser cu fibră este sursa de lumină, în timp ce un aparat de tăiat cu laser este o mașină completă care utilizează o sursă – adesea un laser cu fibră – împreună cu sisteme de mișcare, un cap de tăiere, gaz auxiliar și comenzi pentru prelucrarea materialului. Sursa este o componentă din interiorul mașinii finite.
Ce lungime de undă utilizează un laser cu fibră?
Nu există o singură lungime de undă valabilă pentru toate laserele cu fibră; aceasta depinde de dopantul utilizat. Sistemele dopate cu ytterbiu, cea mai comună alegere pentru prelucrarea industrială a metalelor, emit de obicei lumină într-un interval de aproximativ 1030-1100 nm, adesea menționat în jurul valorii de 1064 sau 1070-1080 nm, în funcție de designul sursei.
Poate un laser cu fibră să taie materiale nemetalice?
Depinde de lungimea de undă și de cât de bine o absoarbe materialul. Sistemele obișnuite cu ytterbiu sunt optimizate în principal pentru metale și unele materiale plastice, în timp ce lemnul, acrilul transparent, și sticla sunt de obicei prelucrate cu alte tipuri de lasere, cum ar fi sistemele cu CO₂, mai degrabă decât cu surse standard cu fibră optică.
Poate un laser cu fibră optică să taie metale reflectante, precum cuprul sau alama?
Sistemele moderne, configurate corespunzător, pot prelucra metale reflectante precum cuprul și alama, dar acest lucru necesită compatibilitatea sursei și a procesului, precum și protecție împotriva reflexiei. Rezultatul depinde de putere, grosimea materialului, compoziția aliajului și setările procesului.
Care este diferența dintre un laser cu fibră cu impulsuri și unul cu undă continuă?
Un laser cu fibră cu undă continuă (CW) emite o putere constantă, ceea ce se potrivește tăierii și sudării cu randament ridicat. Un laser cu fibră pulsat furnizează energie în impulsuri discrete, cu putere de vârf ridicată și un aport de căldură mai bine controlat, ceea ce se potrivește sarcinilor de marcare, gravare și curățare de precizie.
Laserul cu fibră necesită întreținere?
Sursa cu fibră etanșă în sine necesită adesea doar o aliniere de rutină minimă. Cu toate acestea, sistemul optic de focalizare al mașinii, sistemul de răcire, sistemul de extracție și componentele mecanice necesită în continuare o întreținere programată regulată pentru a menține întregul sistem în funcțiune în mod fiabil.
Cât durează o sursă laser cu fibră?
Nu există o singură valoare garantată care să se aplice tuturor surselor. Producătorii publică estimări ale MTBF (timpul mediu între defecțiuni) bazate pe testarea fiabilității componentelor, dar aceasta este o măsură statistică, nu o garanție fixă a duratei de viață – durata de viață reală depinde de sursa specifică, de condițiile de funcționare și de practicile de întreținere.
