Laser światłowodowy to laser półprzewodnikowy, w którym światłowód domieszkowany jonami metali ziem rzadkich pełni rolę ośrodka wzmacniającego. Diody pompujące wprowadzają światło do światłowodu, domieszkowany rdzeń wzmacnia je poprzez emisję wymuszoną, a rezonator optyczny tworzy kontrolowaną wiązkę, która jest kierowana i skupiana w celu cięcia, znakowania, spawanie, czyszczenie i inne zastosowania.
W niniejszym artykule wyjaśniono, co dzieje się wewnątrz źródła lasera światłowodowego, krok po kroku omówiono proces generowania wiązki, przedstawiono główne typy klasyfikacji oraz pokazano, w jaki sposób długość fali łączy konstrukcję źródła z rzeczywistą obróbką materiałów. Omówiono również, gdzie technologia ta znajduje zastosowanie w maszynach przemysłowych, jak długo zazwyczaj działa źródło, oraz jakie środki bezpieczeństwa należy stosować. Aby zapoznać się z podstawami fizyki emisji wymuszonej, zapoznaj się z przewodnikiem firmy Virmer na temat działania laserów.
Czym jest laser światłowodowy?
Laser światłowodowy to rodzaj lasera na ciele stałym, który wykorzystuje odcinek światłowodu – a nie gaz, pręt krystaliczny ani układ półprzewodnikowy – jako medium generujące i wzmacniające światło. Słowo „światłowód” odnosi się do samego światłowodu aktywnego, a nie do kabla, który po prostu przenosi wiązkę wygenerowaną gdzie indziej.
Zanim przejdziemy dalej, warto wyjaśnić trzy kwestie:
- Włókno jest ośrodkiem aktywnym, a nie kablem przesyłowym. Rdzeń włókna jest domieszkowany jonami metali ziem rzadkich – w systemach przemysłowych najczęściej jest to iterb – a światło jest generowane i wzmacniane wewnątrz tego domieszkowanego rdzenia.
- Źródło lasera światłowodowego to nie to samo, co maszyna laserowa światłowodowa. Źródło wytwarza i kształtuje wiązkę. Gotowa maszyna wymaga również systemu ruchu lub skanowania, głowicy procesowej, optyki ogniskującej, elementów sterujących, chłodzenia, obudowy oraz systemu odprowadzania oparów lub cząstek.
- Itterb dominuje w przemysłowej obróbce metali, ale nie jest jedyną opcją. Inne domieszki, takie jak erb i tul, generują różne długości fal do zastosowań telekomunikacyjnych, medycznych i czujnikowych.

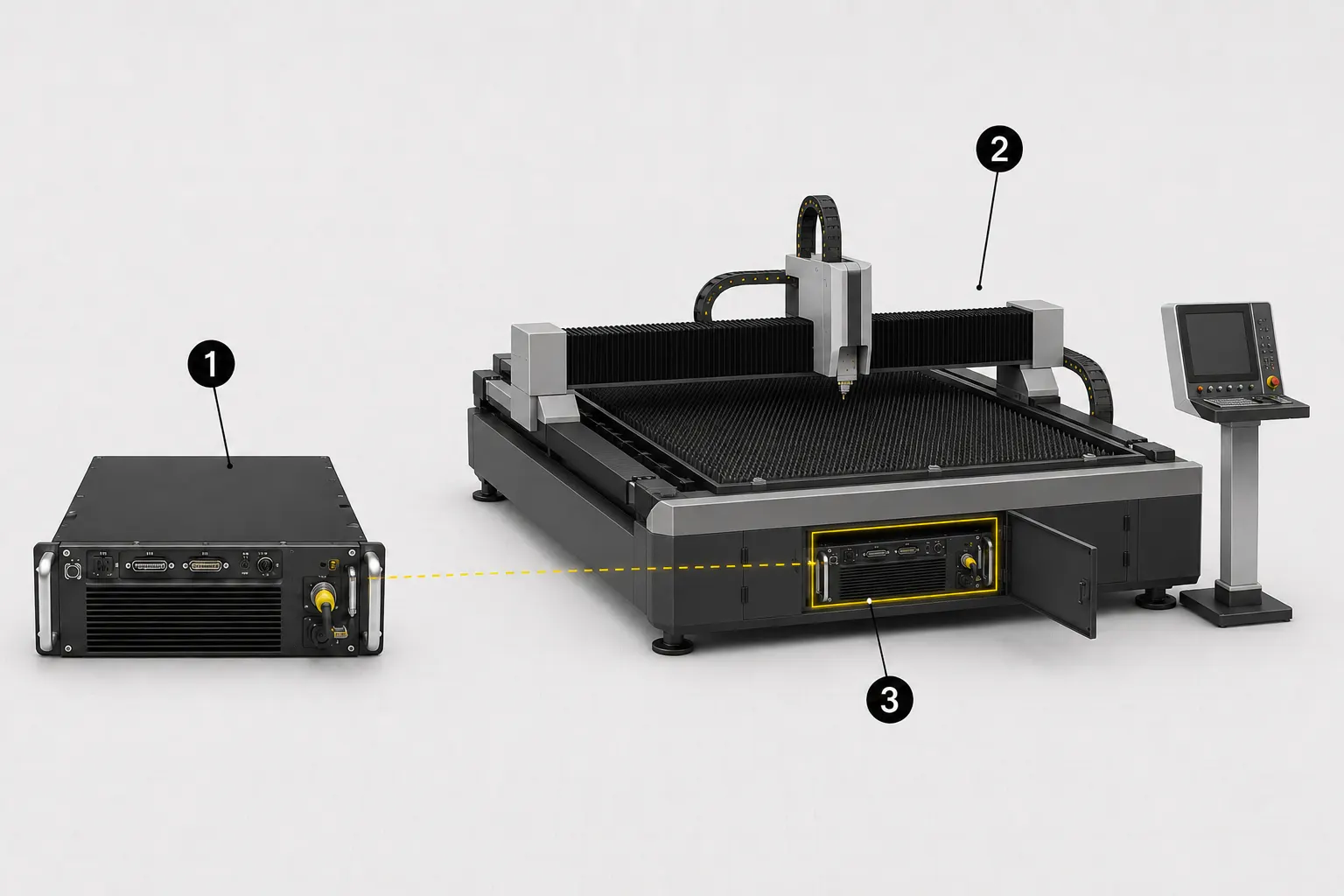

Podpis: 1 – Samodzielne źródło lasera światłowodowego, 2 – Kompletna maszyna do cięcia laserem światłowodowym, 3 – Źródło lasera światłowodowego zainstalowane wewnątrz maszyny
Co znajduje się wewnątrz lasera światłowodowego?
Źródło lasera światłowodowego składa się z niewielkiego zestawu elementów, z których każdy pełni jedną funkcję na drodze od zasilania elektrycznego do uzyskania wiązki nadającej się do wykorzystania. Zrozumienie schematu tych elementów ułatwia śledzenie procesu krok po kroku opisanego w następnej sekcji, ponieważ każdy krok odpowiada jednej lub kilku z tych części.

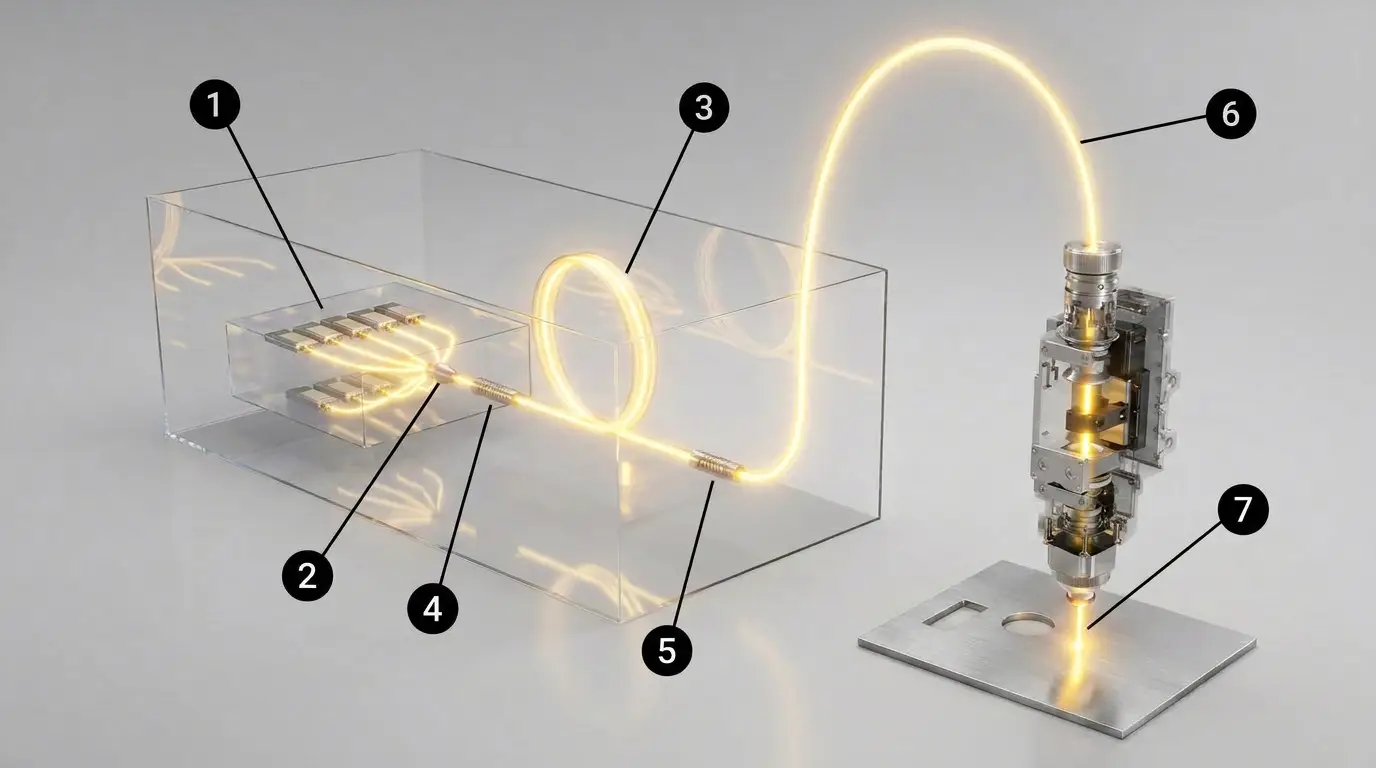

Podpis:1 – Diody pompujące, 2 – Sumator pomp, 3 – Domieszkowany światłowód aktywny, 4 – Siatka Bragga o wysokim współczynniku odbicia, 5 – Częściowo odbijająca siatka Bragga na wyjściu, 6 – Światłowód wyjściowy, 7 – Układ optyczny skupiający i obrabiany przedmiot
Diody pompujące
Diody pompujące przekształcają prąd elektryczny w światło, zazwyczaj w zakresie 900–980 nm w przypadku układów iterbowych. Światło to – zwane światłem pompującym – nie jest gotową wiązką laserową. Stanowi ono energię wejściową, która zostanie później pochłonięta i przekształcona wewnątrz domieszkowanego włókna.
Dopowany rdzeń i płaszcz światłowodu
Światłowód aktywny posiada rdzeń krzemionkowy domieszkowany jonami metali ziem rzadkich, otoczony jedną lub kilkoma warstwami płaszcza o niższym współczynniku załamania światła. Struktura ta utrzymuje światło w rdzeniu dzięki całkowitemu wewnętrznemu odbiciu. W przemysłowych konstrukcjach o dużej mocy włókno ma zazwyczaj strukturę z podwójną powłoką: światło pompujące przechodzi przez wewnętrzną warstwę powłoki i wielokrotnie przecina rdzeń domieszkowany, podczas gdy sam rdzeń przenosi wzmocnioną wiązkę sygnałową.
Rezonator optyczny i światłowodowe siatki Bragga
Rezonator zapewnia sprzężenie zwrotne optyczne, dzięki czemu światło gromadzi się w spójną wiązkę, zamiast po prostu przechodzić przez rezonator jednokrotnie. W wielu laserach światłowodowych sprzężenie to pochodzi z światłowodowych siatek Bragga – odcinków światłowodu o strukturze okresowej, które odbijają określone pasmo długości fal. Jedna siatka działa jako reflektor o wysokim współczynniku odbicia, a druga jako reflektor częściowy, lub wyjściowy, który pozwala części wzmocnionego światła wyjść jako wiązka użytkowa. Architektura rezonatora różni się w zależności od producenta i konstrukcji źródła, więc nie każdy laser światłowodowy jest zbudowany dokładnie w ten sam sposób.
Wyjście i interfejs przekazywania wiązki
Na wyjściu źródła uformowana wiązka przechodzi do układu optycznego przekazującego i maszyny. Od tego momentu kolimacja, sterowanie i ogniskowanie zależą od konkretnej maszyny – głowica tnąca, skaner galwo do znakowania, głowica spawalnicza lub głowica czyszcząca – każda z nich kieruje i kształtuje wiązkę w inny sposób. Szczegóły dotyczące sprzętu zostały omówione w dedykowanych przewodnikach firmy Virmer dotyczących maszyn do cięcia, spawania, znakowania i czyszczenia, a nie w niniejszym tekście.
Jak działa laser światłowodowy? Krok po kroku
Poniższe sześć kroków przedstawia jedną ciągłą ścieżkę od zasilania elektrycznego do skupionej wiązki padającej na obrabiany przedmiot. Każdy krok opiera się na poprzednim, więc kolejność ma znaczenie: pominięcie etapu światła pompującego i przejście od razu do „wzmocnienia” bez etapu absorpcji pominęłoby wyjaśnienie, dlaczego włókno wymaga domieszki pierwiastków rzadkich. Proces ten przebiega niemal natychmiast po włączeniu i ustabilizowaniu źródła.
Krok 1: Diody pompujące generują światło
Prąd elektryczny zasila półprzewodnikowe diody pompujące, które przekształcają ten prąd w światło o długości fali, którą domieszkowane włókno może pochłaniać. Światło pompujące jest wprowadzane do włókna, ale nie jest jeszcze roboczą wiązką laserową.
Krok 2: Włókno prowadzi światło pompujące
Geometria rdzenia i płaszcza sprawia, że światło pompujące pozostaje ograniczone i przemieszcza się wzdłuż światłowodu. W konstrukcjach o dużej mocy z podwójnym płaszczem światło pompujące przechodzi przez wewnętrzny płaszcz i wielokrotnie przecina domieszkowany rdzeń podczas propagacji, zwiększając szansę na absorpcję.
Podpis: 1 – Światło pompujące wchodzące do światłowodu aktywnego, 2 – Zbudzony jon pierwiastka ziem rzadkich, 3 – Fotony wytworzone w wyniku emisji wymuszonej. 4 – Światłowodowe siatki Bragga tworzące wnękę laserową, 5 – Wzmocniona wiązka wyjściowa
Krok 6: Wiązka opuszcza źródło i trafia do układu optycznego maszyny
Gotowa wiązka opuszcza źródło i trafia do układu optycznego maszyny, którą zasila. Od tego momentu kolimację, sterowanie lub skanowanie oraz końcowe ogniskowanie zapewniają elementy optyczne dostosowane do konkretnej maszyny, które różnią się w zależności od tego, czy chodzi o systemy cięcia, znakowania, spawania i czyszczenia.
Gdy wiązka opuszcza źródło, większość ciężkiej pracy wykonała już sama geometria włókna. Długa, wąska długość oddziaływania wewnątrz domieszkowanego rdzenia pozwala na znaczne wzmocnienie w zwartej przestrzeni, a wysoki stosunek powierzchniw stosunku do objętości włókna pomaga skutecznie odprowadzać ciepło. Odcinki wykonane w całości z włókna między komponentami zmniejszają również liczbę punktów wyrównywania w przestrzeni wolnej, co jest głównym powodem, dla którego lasery światłowodowe są zazwyczaj kompaktowe i stabilne mechanicznie w porównaniu z typami laserów opartymi na ścieżkach optycznych z otwartą wiązką.
Dlaczego długość fali lasera światłowodowego ma znaczenie?
Długość fali jest jednym z głównych czynników decydujących o tym, czy materiał pochłania, odbija czy przepuszcza wiązkę laserową, co bezpośrednio wpływa na to, czy dany laser światłowodowy może efektywnie przetwarzać ten materiał. W przypadku przemysłowych źródeł iterbowych długość fali wyjściowej zazwyczaj mieści się w zakresie około 1030–1100 nm, przy czym powszechnie podaje się wartość około 1064 nm lub 1070–1080 nm w zależności od konkretnej konstrukcji źródła; wszelkie węższe wartości należy zweryfikować w dokumentacji danego producenta, a nie traktować jako uniwersalne.
Absorpcja przy danej długości fali nie jest stała dla danej kategorii materiałów – zależy od konkretnego stopu, wykończenia powierzchni, temperatury oraz obecności ewentualnej warstwy tlenku lub powłoki, a także może ulegać zmianom w miarę postępu obróbki i nagrzewania się powierzchni. Dlatego twierdzenia, że dana długość fali działa równie dobrze na „większości materiałów” lub „wszystkich metali” nie sprawdzają się w rzeczywistych warunkach pracy.
Dwa ogólne schematy stanowią przydatne punkty wyjścia, przy czym należy pamiętać, że żaden z nich nie jest regułą absolutną:
- Materiały przezroczyste, takie jak czyste szkło i akryl, zazwyczaj przepuszczają światło o długości fali bliskiej 1 μm, zamiast je pochłaniać, co sprawia, że bez specjalnych dostosowań procesowych nie nadają się one do obróbki przy użyciu typowych długości fal laserów światłowodowych na bazie Yb.
- Drewno i inne materiały organiczne są zazwyczaj obrabiane za pomocą laserów CO₂ o długości fali około 10,6 µm, a nie za pomocą światłowodów o długościach fal w bliskiej podczerwieni, choć jest to raczej ogólna tendencja niż całkowite wykluczenie w przypadku każdego specjalistycznego systemu światłowodowego.

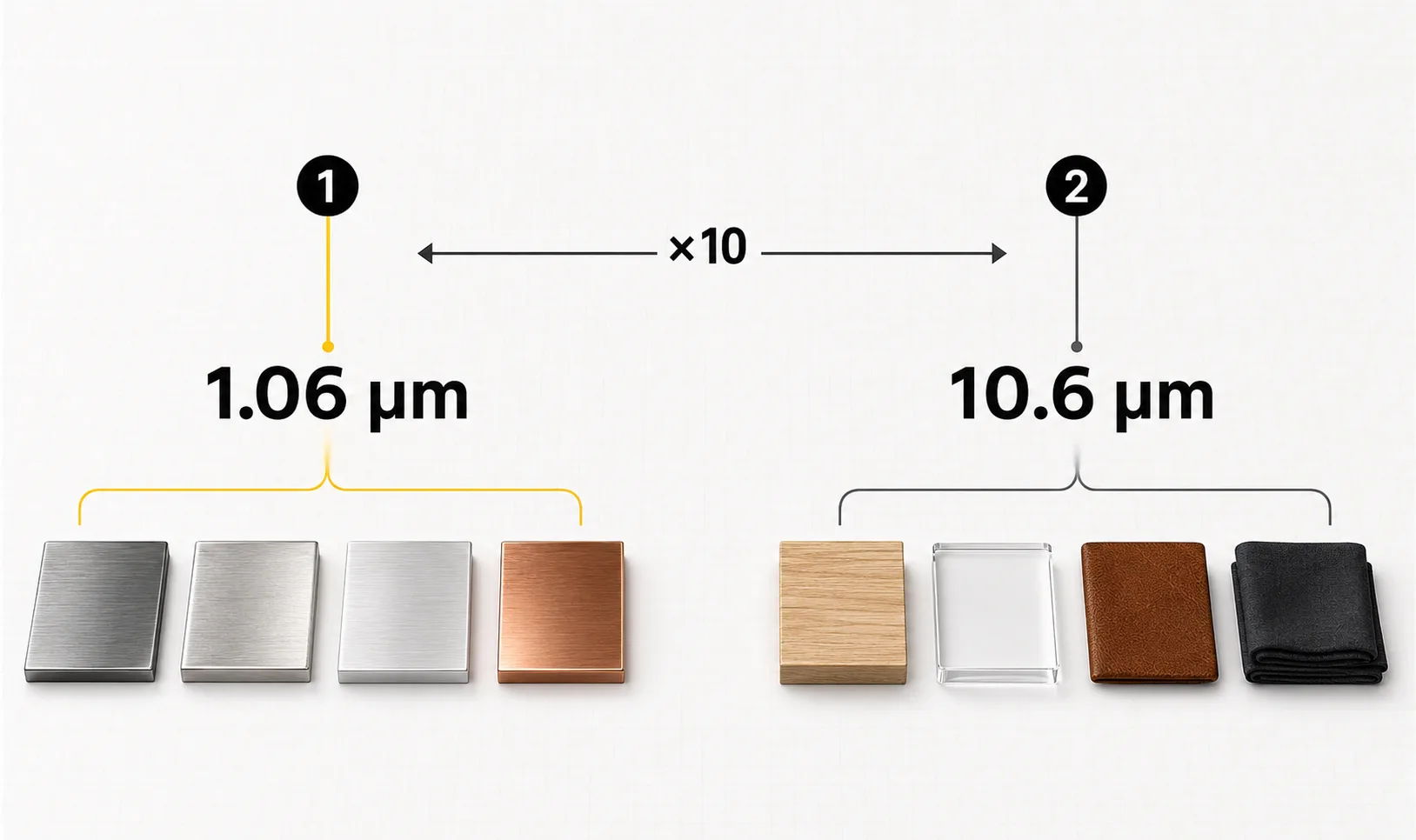

Podpis: 1 – Laser światłowodowy na iterbie – około 1,06 μm; typowe materiały: stal (stal nierdzewna), tytan, aluminium i miedź, 2 – Laser CO₂ – około 10,6 μm; typowe materiały: drewno, przezroczysty akryl, skóra i tkanina.
Główne typy laserów światłowodowych
Pojedyncze źródło lasera światłowodowego można klasyfikować jednocześnie według kilku niezależnych osi, a osie te są często mylone w materiałach branżowych. Domieszka, tryb pracy czasowej, architektura generowania impulsów oraz tryb wiązki opisują różne właściwości tego samego źródła, a nie konkurujące ze sobą wersje jednej klasyfikacji.
Według domieszki i długości fali
Domieszka dodana do rdzenia światłowodu określa zakres długości fal, jakie może wytwarzać źródło. Itterb jest dominującym wyborem w przemysłowej obróbce metali w zakresie bliskim 1 µm. Erb i tul są wykorzystywane w innych zakresach długości fal stosowanych w telekomunikacji, medycynie i specjalistycznych czujnikach. Mniej powszechne konfiguracje – takie jak konstrukcje z konwersją w górę lub przesunięciem Ramana – występują głównie w środowiskach badawczych i wyspecjalizowanych laboratoriach, a nie w głównym nurcie przetwórstwa przemysłowego.
Fala ciągła a impulsowa
Laser światłowodowy o fali ciągłej (CW) zapewnia stałą moc wyjściową i wysoką moc średnią, co sprawdza się w cięciu o dużej wydajności, spawaniu oraz niektórych procesach czyszczenia. Laser światłowodowy impulsowy dostarcza energię w postaci dyskretnych impulsów, generując wysoką moc szczytową przy bardziej kontrolowanym dopływie ciepła – typowe dla znakowania, grawerowania, teksturowania i czyszczenia impulsowego. Właściwy wybór zależy od procesu i jego parametrów, a nie od prostej zasady, że CW oznacza szybkość, a tryb impulsowy – jakość.
Przełączanie Q vs. MOPA
Przełączanie Q opisuje metodę tworzenia krótkich impulsów o wysokim natężeniu poprzez szybką modulację strat w rezonatorze. MOPA (master oscillator power amplifier) opisuje architekturę zbudowaną z źródła inicjującego oraz jednego lub więcej stopni wzmocnienia, co pozwala na niezależną regulację parametrów impulsu w granicach możliwości danego źródła. Te dwa terminy opisują różne rzeczy – metodę generowania impulsów i architekturę systemu – dlatego nie należy ich traktować jako prostych alternatyw dla rozróżnienia na tryb ciągły (CW) i impulsowy.
Tryb jednomodowy a tryb wielomodowy
Terminy „jednomodowy” i „wielomodowy” opisują strukturę przestrzenną wiązki wyjściowej. Wyjście w trybie jednomodowymtryb jedno-modowy zazwyczaj zapewnia wyższą jakość wiązki, lepszą zdolność ogniskowania oraz mniejszy osiągalny rozmiar plamki, co sprzyja pracom wymagającym precyzji. Konstrukcje wielomodowe mogą osiągać wyższe poziomy mocy, co sprawdza się w przypadku bardziej wymagających zadań obróbczych. Żaden z trybów nie jest uniwersalnie lepszy; właściwy wybór zależy od równowagi między precyzją a mocą wymaganej przez dane zastosowanie.
Tabela 1: Osie klasyfikacji laserów światłowodowych
| Oś klasyfikacji | Główne opcje | Jakie zmiany | Typowe zastosowania przemysłowe |
|---|---|---|---|
| Wzmocnienie średnie / domieszka | Itterb, erb, tul i inne | Zakres długości fal | Obróbka materiałów, telekomunikacja, medycyna, czujniki |
| Działanie czasowe | CW, quasi-CW (QCW), impulsowe | Moc grzewcza, moc szczytowa a średnia | Cięcie/spawanie a znakowanie/czyszczenie/mikroobróbka |
| Architektura impulsów | Konstrukcje z przełączaniem Q, MOPA i inne | Sterowanie impulsami i charakterystyka szczytowa | Znakowanie, grawerowanie, teksturowanie, czyszczenie |
| Tryb wiązki | Tryb jednomodowy, wielomodowy | Jakość wiązki, możliwość ogniskowania, skalowalna moc | Praca precyzyjna a obróbka z dużą mocą |
Tabela ta przedstawia kategorie klasyfikacyjne, a nie jednoznaczne powiązania między wierszami – rzeczywiste źródło łączy wybór z każdej osi, a kombinacje należy zweryfikować w oparciu o specyfikacje producenta.
Jak technologia laserów światłowodowych jest wykorzystywana w maszynach przemysłowych?
Ta sama zasada generowania wiązki, opisana powyżej, jest wbudowana w kilka odrębnych klas urządzeń przemysłowych, z których każda w inny sposób kieruje, kształtuje i wykorzystuje wiązkę. Niniejsza sekcja jest celowo zwięzła – szczegółowa budowa każdego typu maszyny została omówiona w osobnym, dedykowanym przewodniku.
Maszyny do cięcia laserem światłowodowym zazwyczaj wykorzystują źródło o dużej mocy w połączeniu z kontrolowaną głowicą procesową, która przesuwa wiązkę lub obrabiany element wzdłuż zaprogramowanej ścieżki. Szczegóły dotyczące głowicy tnącej, gazu wspomagającego, ruchu CNC, przebijania, grubości i prędkości omówiono w artykule poświęconym działaniu maszyny do cięcia laserowego światłowodowego.
Maszyny do spawania laserowego wykorzystują wiązkę do tworzenia lokalnej strefy stopionej, która łączy dwa kawałki materiału. Konstrukcja podajnika drutu, konfiguracja głowicy spawalniczej, gaz osłonowy, kształt spoiny oraz układ maszyny zostały omówione w artykule poświęconym działaniu maszyny do spawania laserowego.
Maszyny do czyszczenia laserowego wykorzystują kontrolowaną energię do usuwania zanieczyszczeń lub powłok, ograniczając jednocześnie wpływ na materiał podstawowy znajdujący się pod spodem. Konstrukcja skanera, nakładanie się impulsów, wzory czyszczenia, progi ablacji oraz odciąg są omówione w artykule poświęconym działaniu maszyny do czyszczenia laserowego.
Maszyny do znakowania laserowego wykorzystują skupioną wiązkę do modyfikacji lub usuwania cienkiej warstwy powierzchniowej, tworząc trwałe kody, numery seryjne, logo lub oznaczenia identyfikacyjne. Konstrukcja skanera galwo, konfiguracja soczewek F-theta, rozmiar pola znakowania oraz system ogniskowania zostały omówione w sekcji poświęconej działaniu maszyny do znakowania laserowego.
Poza przemysłem wytwórczym lasery światłowodowe są również wykorzystywane w telekomunikacji, czujnikach, medycynie i badaniach naukowych, ponieważ ta sama zasada działania światłowodu domieszkowanego leży u podstaw wielu źródeł światła i wzmacniaczy poza przemysłową obróbką materiałów. Oznacza to, że termin „laser światłowodowy” ma szersze znaczenie niż tylko urządzenia stosowane na halach produkcyjnych.
Tabela 2: Integracja laserów światłowodowych według typu maszyny
| Typ maszyny | Zastosowanie lasera światłowodowego | Tryb źródła wspólnego |
|---|---|---|
| Maszyna do cięcia | Topi lub odparowuje materiał wzdłuż kontrolowanej ścieżki cięcia | Zazwyczaj jest to prąd ciągły (CW) o dużej mocy |
| Spawarka | Tworzy lokalną strefę stopioną w celu połączenia elementów | Zazwyczaj prąd stały (CW), z wariantami zależnymi od zadania |
| Maszyna czyszcząca | Usuwa powłoki lub zanieczyszczenia poprzez kontrolowaną interakcję lasera z materiałem | Tryb impulsowy lub ciągły (CW), w zależności od procesu |
| Maszyna do znakowania | Zmienia lub usuwa warstwę powierzchniową w celu utworzenia trwałego znaku | Zazwyczaj impulsowe (q-switch lub mopa) |
Zalety i ograniczenia laserów światłowodowych
Każda z poniższych zalet ma konkretny powód, dla którego ma zastosowanie, a każdej towarzyszy warunek, który ją ogranicza – mocne strony lasera światłowodowego są rzeczywiste, ale nie są bezwarunkowe.

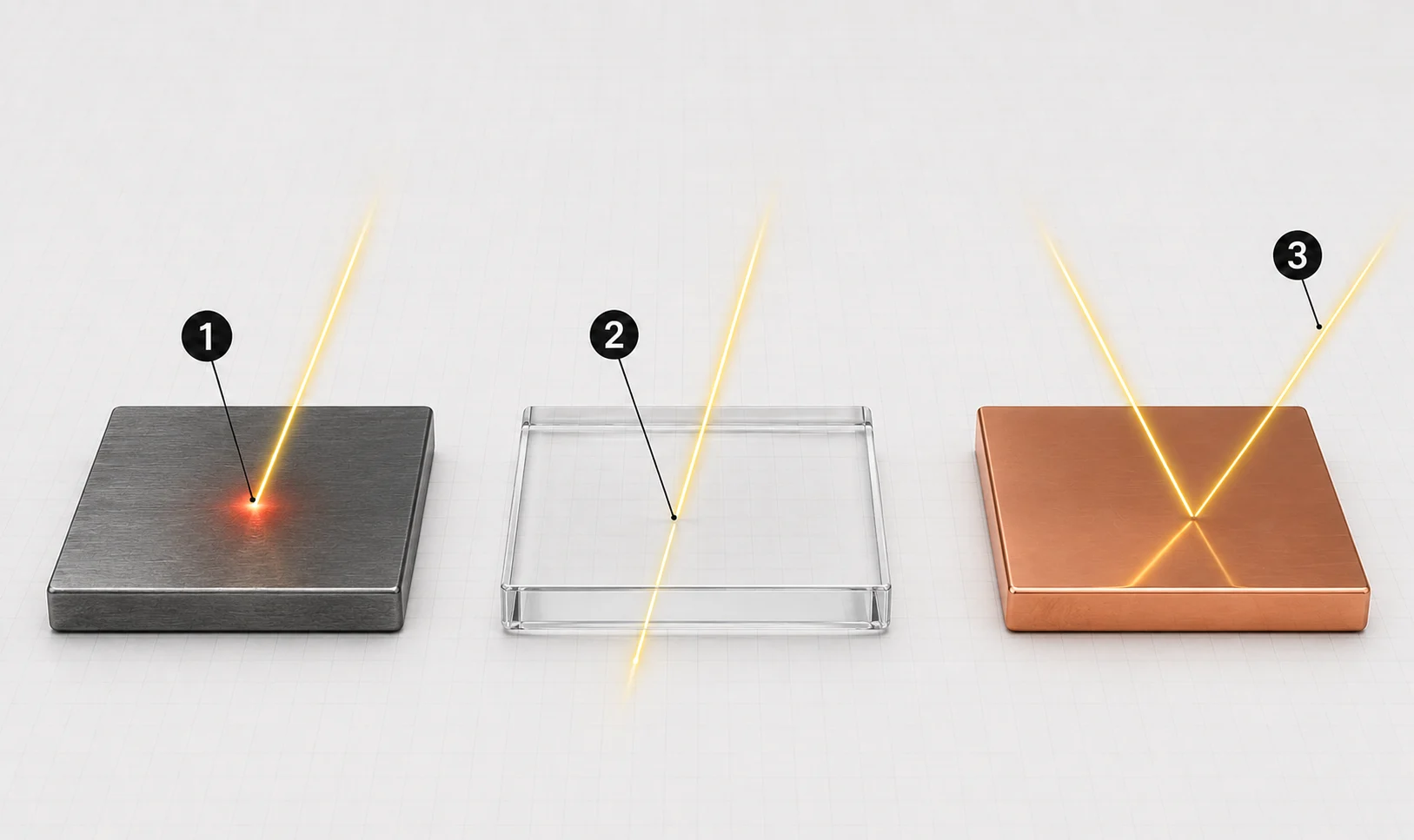

Podpis: 1. Pochłanianie – stal pochłania energię, tworząc strefę nagrzania; 2. Przesył – promieniowanie przechodzi przez przezroczyste szkło lub akryl, nie wywołując prawie żadnego efektu; 3. Odbicie – wypolerowana miedź odbija znaczną część energii.
| Właściwość | Dlaczego to pomaga | Ważne ograniczenie lub warunek |
|---|---|---|
| Wysoka wydajność konwersji energii elektrycznej na optyczną | Zmniejsza zużycie energii i obciążenie cieplne w porównaniu z niektórymi innymi typami laserów przemysłowych | Rzeczywiste wartości sprawności różnią się w zależności od modelu źródła i należy je zweryfikować na podstawie arkusza danych producenta |
| Wysoka jakość wiązki światła i możliwość regulacji ostrości (w odpowiednich konstrukcjach) | Umożliwia uzyskanie małych, precyzyjnych plam ogniskowych do prac wymagających dużej dokładności | Jakość wiązki zależy od konstrukcji (jednomodowej lub wielomodowej) oraz poziomu mocy |
| Kompaktowe, wytrzymałe sekcje wykonane w całości z włókien światłowodowych | Mniejsza liczba punktów wyrównania w wolnej przestrzeni zmniejsza dryft mechaniczny i ogranicza potrzeby konserwacyjne | Optyka transmisyjna i ogniskująca znajdująca się poza uszczelnioną ścieżką światłowodu nadal wymaga wyrównania i odpowiedniej pielęgnacji |
| Skuteczne odprowadzanie ciepła | Geometria włókien zapewnia wysoki stosunek powierzchni do objętości, co sprzyja odprowadzaniu ciepła | Zarządzanie temperaturą nadal zależy od konstrukcji układu chłodzenia źródła |
| Skalowalna średnia moc | Architektura światłowodu umożliwia skalowanie mocy w przypadku wymagających zadań cięcia i spawania | Wraz ze wzrostem mocy nasilają się efekty nieliniowe i kompromisy dotyczące jakości wiązki |
| Niskie wymagania dotyczące rutynowej konserwacji źródła zamkniętego | Mniejsza liczba odsłoniętych elementów optycznych w porównaniu ze ścieżkami wiązki w przestrzeni wolnej | Elementy optyczne zabezpieczające, dysza, chłodziarka, system odciągu oraz układ ruchomy nadal wymagają regularnej konserwacji |
| Dobra integracja z maszynami zautomatyzowanymi | Dostarczanie światłowodów ułatwia podłączenie do systemów CNC i robotycznych | Jakość integracji nadal zależy od konstrukcji maszyny, a nie wyłącznie od źródła |
Typowe ograniczenia, które należy rozważyć w kontekście tych zalet:
- Kompatybilność materiałów zależy od długości fali i nie jest uniwersalna.
- Metale odbijające światło, takie jak miedź i mosiądz, można obrabiać za pomocą odpowiednich systemów, ale stwarzają one wyzwania związane z kontrolą procesu i odbiciem wstecznym.
- Materiały przezroczyste i organiczne często wymagają innej długości fali – zazwyczaj CO₂ – do wielu zadań warsztatowych.
- Nieliniowe efekty optyczne, problemy termiczne oraz kompromisy dotyczące jakości wiązki stają się coraz bardziej znaczące wraz ze wzrostem mocy.
- Źródło wymagające niewielkiej konserwacji nie oznacza maszyny bezobsługowej; układy optyczne, chłodzenie i systemy odciągu nadal wymagają konserwacji.
- Systemy o dużej mocy wymagają obudów, blokad bezpieczeństwa, systemów odciągu oraz przeszkolonych operatorów.
Laser światłowodowy a laser CO₂
Tabela 3: Laser światłowodowy a laser CO₂ w skrócie
| Funkcja | Typowy przemysłowy laser światłowodowy | Laser CO₂ |
|---|---|---|
| Środek wzmacniający | Światłowód domieszkowany pierwiastkami ziem rzadkich | Mieszanka gazowa na bazie CO₂ |
| Typowa długość fali przemysłowej | Około 1,06 μm dla układów na bazie iterbu | Zazwyczaj 10,6 μm |
| Typowa wytrzymałość | Metale; cięcie i spawanie o dużej mocy; znakowanie | Drewno, akryl, skóra, tkaniny i inne materiały niemetalowe |
| Wysyłanie wiązki / konstrukcja źródła | W znacznej mierze zintegrowane z włóknem, jednak nadal wymagana jest optyka do końcowego skupiania | Lustra i elementy optyczne w przestrzeni swobodnej w typowych konstrukcjach urządzeń |
| Kluczowe zastrzeżenie | Nie ma uniwersalnego zastosowania w przypadku materiałów przezroczystych lub organicznych | Typowe warsztatowe systemy CO₂ o niskiej mocy nie tną bezpośrednio gołego metalu |
Aby zapoznać się z szerszym porównaniem różnych typów źródeł laserowych, zobacz artykuł Virmera przewodnik po głównych typach źródeł laserowych stosowanych w maszynach laserowych oraz specjalny artykuł wyjaśniający działanie lasera CO₂.
Jak długo działa laser światłowodowy?
Źródła laserowe typu światłowodowego są znane z długiej żywotności, ale powszechnie powtarzana wartość 100 000 godzin wymaga kontekstu, aby była dokładna. W materiałach marketingowych miesza się ze sobą kilka różnych pomiarów, a ich rozdzielenie daje jaśniejszy obraz sytuacji.
Wskaźnik MTBF nie jest równoznaczny z okresem eksploatacji. MTBF (średni czas między awariami) to statystyczna ocena niezawodności obliczona na podstawie testów na poziomie komponentów, a nie gwarantowany okres eksploatacji konkretnego urządzenia. Szacowana żywotność diody, okres gwarancji producenta, stopniowy spadek mocy wyjściowej oraz żywotność całej maszyny to cztery odrębne wartości, i nie należy zakładać, że pojedyncze stwierdzenie „100 000 godzin” obejmuje je wszystkie.
Jeśli podaje się konkretny przedział żywotności dla danego źródła, powinien on być powiązany z konkretnym producentem lub rodziną produktów oraz poparty arkuszem danych technicznych lub oświadczeniem o niezawodności tego producenta, a nie traktowany jako stała
Rzeczywista żywotność zależy od kilku czynników eksploatacyjnych:
- Obciążenie robocze i cykl pracy
- Wydajność układu chłodzenia i temperatura otoczenia
- Kontrola zanieczyszczeń w pobliżu elementów optycznych
- Ochrona przed odbiciem wstecznym
- Bieżąca konserwacja elementów optycznych i układów chłodzących
Bezpieczeństwo laserów światłowodowych
Przemysłowe lasery światłowodowe na iterbie działają w zakresie bliskiej podczerwieni, który jest niewidoczny dla ludzkiego oka, ale mimo to może powodować poważne obrażenia oczu i skóry. Brak światła widzialnego nie oznacza braku niebezpiecznej wiązki, a odbicia od powierzchni metalowych mogą pozostawać niebezpieczne nawet po zablokowaniu bezpośredniej ścieżki wiązki.
Należy przestrzegać wymagań dotyczących klasy lasera, obudowy i blokad, zasad dotyczących obszarów kontrolowanych oraz specyfikacji środków ochrony indywidualnej określonych dla konkretnej maszyny oraz obowiązujących przepisów lokalnych. Klasyfikacja zagrożeń laserowych w większości jurysdykcji opiera się na normie IEC 60825-1 lub równoważnej serii norm ANSI Z136.
- Należy dobrać okulary ochronne w oparciu o konkretną długość fali źródła i wymaganą gęstość optyczną – nie należy stosować ogólnych „okularów laserowych”.
- Przed rozpoczęciem obróbki należy zidentyfikować materiał i wszelkie powłoki oraz zapewnić odpowiednią wentylację i odprowadzanie oparów oraz cząstek.
- Nie należy traktować obróbki laserowej PVC ani innych materiałów chlorowanych jako rutynowej operacji. Jeśli w ogóle rozważa się wykonanie takiego zadania, wymaga to identyfikacji materiału, udokumentowanej oceny ryzyka oraz zatwierdzenia przez producentów sprzętu i systemu odciągu — sam odciąg oparów nie zapewnia bezpieczeństwa procesu.
Wnioski
Laser światłowodowy generuje i wzmacnia światło wewnątrz światłowodu domieszkowanego pierwiastkami ziem rzadkich, wykorzystując diody pompujące, domieszkowanego rdzenia oraz rezonatora optycznego, które wspólnie tworzą kontrolowaną wiązkę. Konstrukcja źródła określa długość fali i charakterystykę wiązki, natomiast tryb pracy – ciągły (CW) lub impulsowy – oraz optyka maszyny dostosowują tę wiązkę do cięcia, znakowania, spawania lub czyszczenia. Zrozumienie tego rozróżnienia między źródłem a maszyną stanowi podstawę oceny każdego systemu lasera światłowodowego.
Często zadawane pytania dotyczące technologii laserów światłowodowych
Dlaczego nazywa się to laserem światłowodowym?
Nazywany jest laserem światłowodowym, ponieważ to właśnie światłowód jest ośrodkiem aktywnym, który generuje i wzmacnia światło, a nie tylko kablem przenoszącym gotową wiązkę. Rdzeń światłowodu jest domieszkowany jonami metali ziem rzadkich, które pochłaniają światło pompujące i wytwarzają wzmocnione światło poprzez emisję wymuszoną.
Czy laser światłowodowy to to samo, co wycinarka laserowa?
Nie. Laser światłowodowy jest źródłem światła, podczas gdy wycinarka laserowa to kompletna maszyna, która wykorzystuje źródło – często laser światłowodowy – wraz z układami ruchowymi, głowicą tnącą, gazem wspomagającym i układami sterowania do obróbki materiału. Źródło światła jest jednym z elementów składowych gotowej maszyny.
Jakiej długości fali używa laser światłowodowy?
Nie ma jednej długości fali wspólnej dla wszystkich laserów światłowodowych; zależy to od zastosowanego domieszki. Systemy domieszkowane iterbem, najczęściej wybierane do przemysłowej obróbki metali, zazwyczaj emitują światło w zakresie około 1030–1100 nm, często podawanym jako 1064 lub 1070–1080 nm w zależności od konstrukcji źródła.
Czy laser światłowodowy może ciąć materiały niemetalowe?
Zależy to od długości fali i tego, jak dobrze materiał ją pochłania. Typowe systemy z iterbem są zoptymalizowane przede wszystkim pod kątem metali i niektórych tworzyw sztucznych, natomiast drewno, przezroczysty akryl oraz szkło są zazwyczaj obrabiane za pomocą innych typów laserów, takich jak systemy CO₂, a nie standardowe źródła światłowodowe.
Czy laser światłowodowy może ciąć metale odbijające światło, takie jak miedź lub mosiądz?
Nowoczesne, odpowiednio skonfigurowane systemy mogą obrabiać metale odbijające światło, takie jak miedź i mosiądz, ale wymaga to zgodności źródła i procesu oraz zabezpieczenia przed odbiciem wstecznym. Wynik zależy od mocy, grubości materiału, składu stopu oraz ustawień procesu.
Jaka jest różnica między laserem światłowodowym impulsowym a laserem światłowodowym o fali ciągłej?
Laser światłowodowy o fali ciągłej (CW) generuje stałą moc, co sprawdza się przy cięciu i spawaniu o dużej wydajności. Impulsowy laser światłowodowy dostarcza energię w postaci oddzielnych impulsów o dużej mocy szczytowej i bardziej kontrolowanym doprowadzeniu ciepła, co sprawdza się przy znakowaniu, grawerowaniu i precyzyjnym czyszczeniu.
Czy laser światłowodowy wymaga konserwacji?
Samo szczelne źródło światłowodowe często wymaga jedynie niewielkiej rutynowej regulacji. Jednak optyka skupiająca urządzenia, układ chłodzenia, system odciągu oraz elementy mechaniczne nadal wymagają regularnej, planowej konserwacji, aby zapewnić niezawodne działanie całego systemu.
Jak długo działa źródło lasera światłowodowego?
Nie ma jednej gwarantowanej wartości, która miałaby zastosowanie do każdego źródła. Producenci publikują szacunki MTBF oparte na testach niezawodności komponentów, ale jest to miara statystyczna, a nie stała gwarancja żywotności – rzeczywista żywotność zależy od konkretnego źródła, warunków pracy oraz praktyk konserwacyjnych.
