A szálas lézer egy szilárdtest-lézer, amelyben a ritkaföldfém-ionokkal adalékolt optikai szál szolgál erősítő közegként. A szivattyúdiódák fényt juttatnak a szálba, az adalékolt mag stimulált emisszió révén erősíti azt, majd egy optikai rezonátor kialakít egy szabályozott sugárnyalábot, amelyet a vágás, jelölés, hegesztés, tisztítás és egyéb alkalmazások céljára továbbítják és fókuszálják.
Ez a cikk elmagyarázza, mi történik egy szálas lézerforrás belsejében, lépésről lépésre végigvezeti a sugárképzési folyamatot, bemutatja a főbb osztályozási típusokat, és megmutatja, hogyan köti össze a hullámhossz a forrás kialakítását a valós anyagmegmunkálással. Emellett kitér arra is, hogy hol alkalmazható ez a technológia az ipari gépekben, mennyi ideig tart általában egy forrás, és milyen biztonsági óvintézkedések vonatkoznak rá. A stimulált emisszió fizikai alapjairól lásd Virmer útmutatóját a lézerek működéséről.

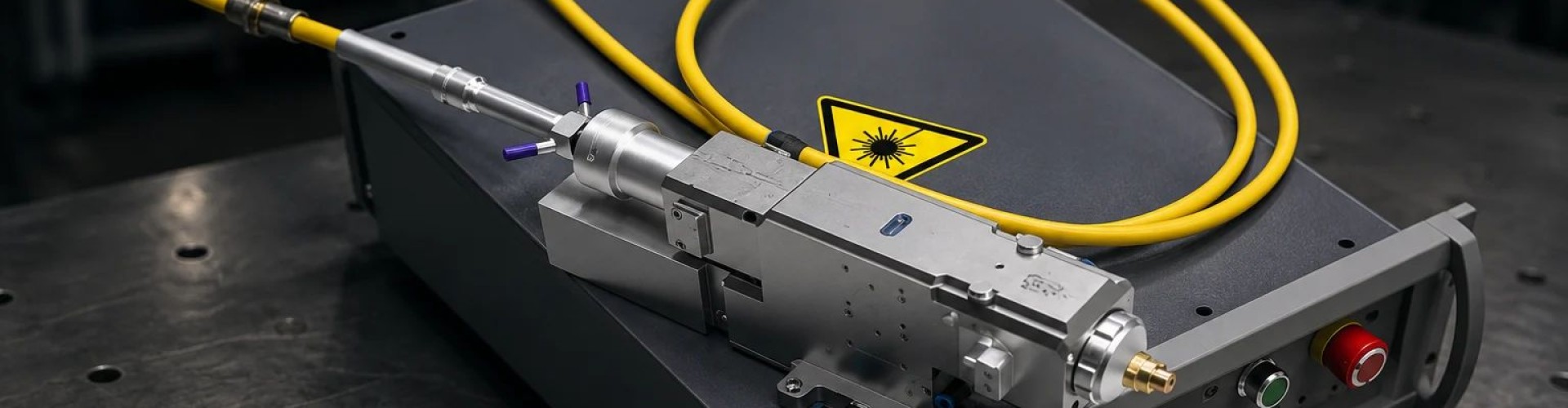

Mi az a szálas lézer?
A szálas lézer egy olyan szilárdtest-lézer, amely optikai szálat – és nem gázt, kristályrudat vagy félvezető chipet – használ a fény előállítására és erősítésére szolgáló közegként. A „szál” szó magára az aktív szálra utal, nem pedig egy olyan kábelt jelenti, amely csupán máshol előállított sugárnyalábot továbbít.
Mielőtt továbbmennénk, három pontot érdemes tisztázni:
- A szál az aktív közeg, nem pedig egy továbbító kábel. A szál magját ritkaföldfém-ionokkal – ipari rendszerek esetében általában itterbiummal – doppingolják, és a fény generálása és erősítése e doppingolt mag belsejében történik.
- A szálas lézerforrás nem azonos a szálas lézergéppel. A forrás termeli és alakítja ki a sugárnyalábot. Egy kész géphez emellett mozgás- vagy letapogató rendszerre, feldolgozófejre, fókuszáló optikára, vezérlőkre, hűtésre, burkolatra, valamint füst- vagy részecskeelszívásra is szükség van.
- Az itterbium dominál az ipari fémmegmunkálásban, de nem ez az egyetlen lehetőség. Más adalékanyagok, például az erbium és a túlium, különböző hullámhosszokat eredményeznek távközlési, orvosi és érzékelési alkalmazásokhoz.

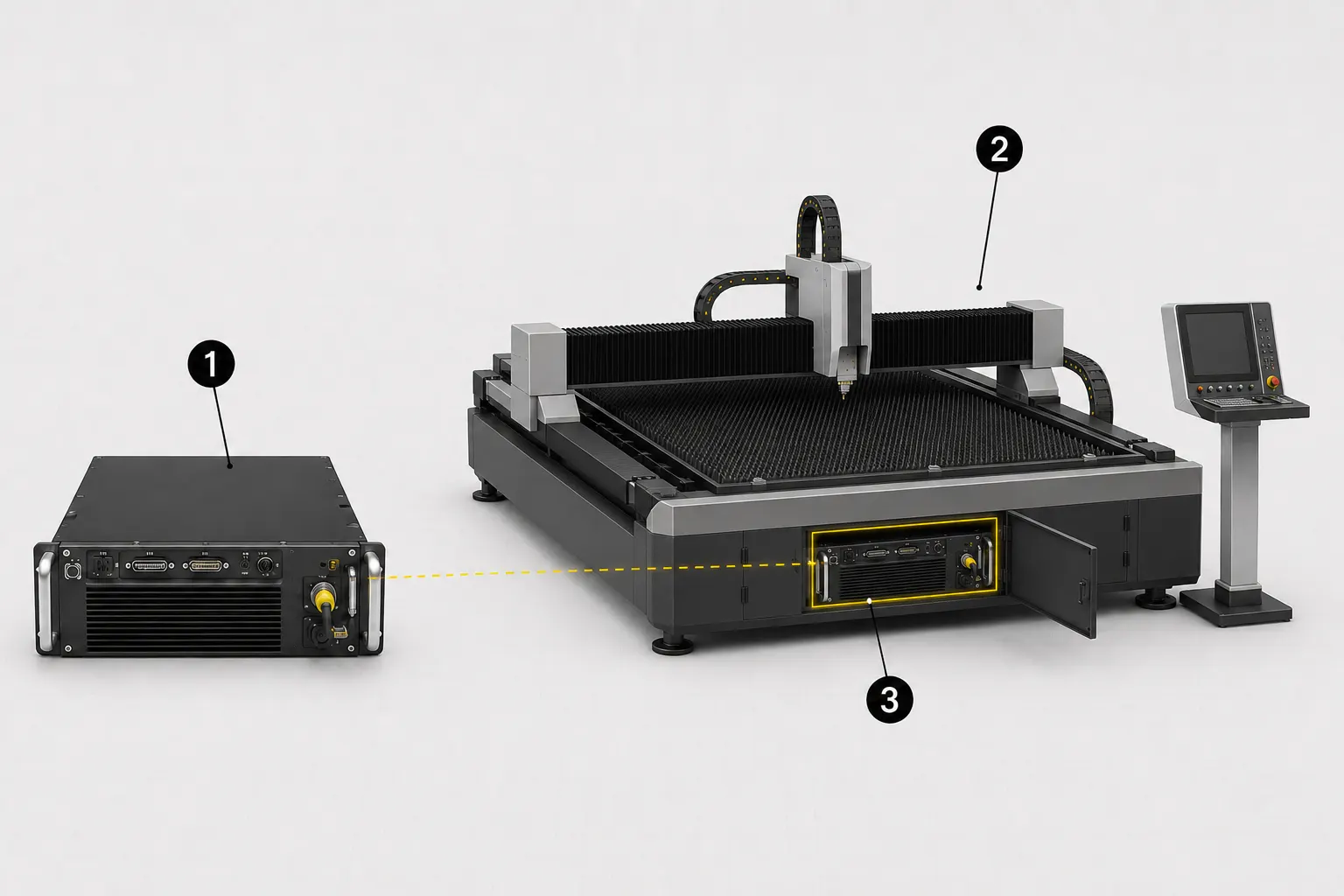

Képaláírás: 1 - Önálló szálas lézerforrás, 2 - Komplett szálas lézervágó gép, 3 - A gépbe beépített szálas lézerforrás
Mi található egy szálas lézer belsejében?
A szálas lézerforrás egy kis alkatrészcsoportból áll, amelyek mindegyike egy-egy feladatot lát el az elektromos áramtól a felhasználható sugárig vezető útvonalon. Ezen alkatrészek ismerete megkönnyíti a következő szakaszban bemutatott lépésenkénti folyamat követését, mivel minden lépés egy vagy több ilyen alkatrészhez tartozik.

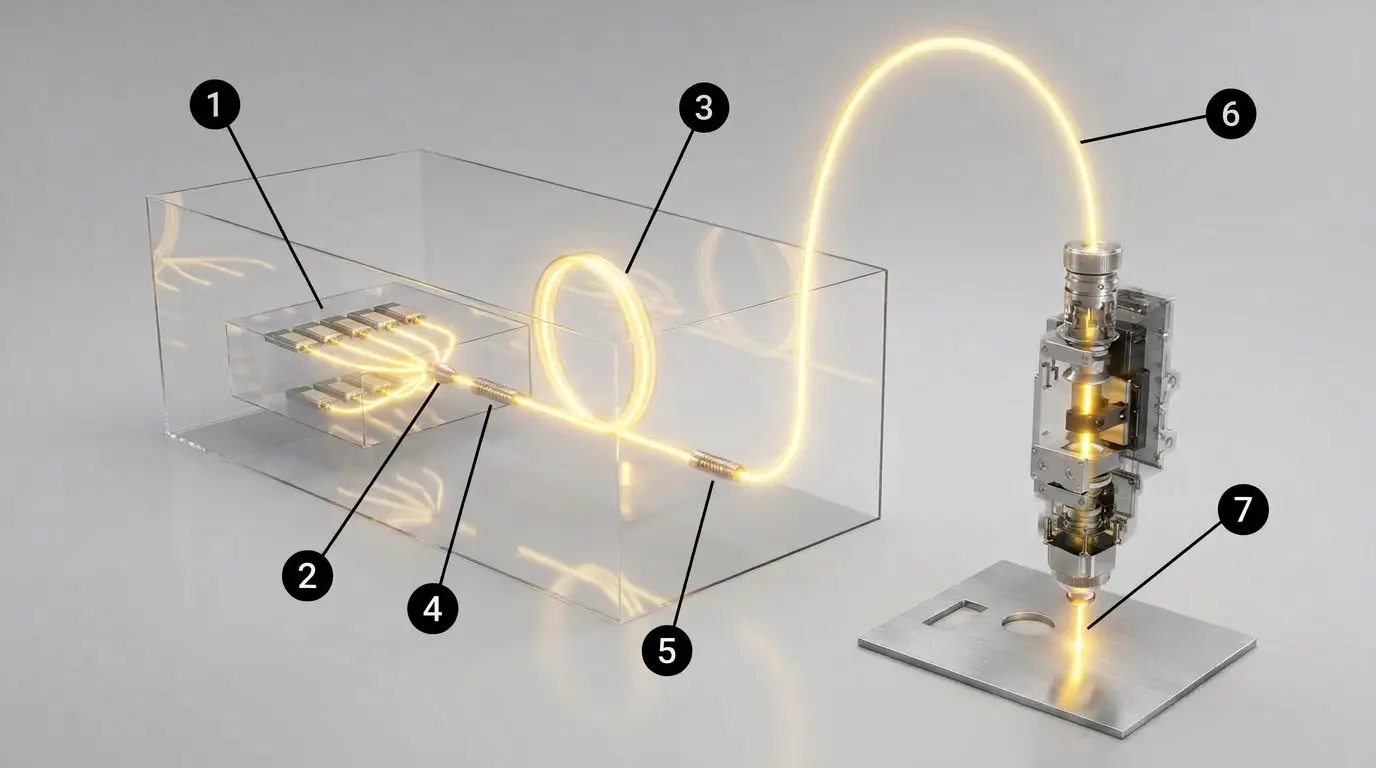

Képaláírás:1 – Szivattyúdiódák, 2 – Szivattyú-kombinátor, 3 – Adalékolt aktív szál, 4 - Nagy visszaverődésű szálas Bragg-rács, 5 - Részlegesen visszaverő kimeneti Bragg-rács, 6 - Kimeneti szál, 7 - Fókuszáló optika és munkadarab
Szivattyúdiódák
A szivattyúdiódák az elektromos áramot fénygé alakítják át, az itterbium-rendszerek esetében jellemzően a 900–980 nm-es tartományban. Ez a fény – amelyet szivattyúfénynek neveznek – még nem a kész lézersugár. Ez az a bevitt energia, amelyet később az adalékolt szál belsejében elnyelnek és átalakítanak.
Doppingolt szálmag és burkolat
Az aktív szálnak ritkaföldfém-ionokkal doppingolt szilícium-dioxid magja van, amelyet egy vagy több, alacsonyabb törésmutatójú burkolatréteg vesz körül. Ez a szerkezet a teljes belső visszaverődés révén a fényt a magban tartja. Nagy teljesítményű ipari kivitelekben a szál általában kettős burkolatú szerkezetet alkalmaz: a szivattyúfény a belső burkolati rétegen halad át, és többször keresztezi a dopolt magot, míg maga a mag hordozza az erősített jelsugarat.
Optikai rezonátor és szálas Bragg-rácsok
A rezonátor optikai visszacsatolást biztosít, így a fény nem egyszerűen áthalad a rendszeren, hanem koherens sugárrá alakul. Számos szálas lézerben ez a visszacsatolás a szálas Bragg-rácsokból származik – ezek olyan, periodikus szerkezetű szálszakaszok, amelyek egy meghatározott hullámhossz-sávot tükröznek vissza. Az egyik rács erős visszatükrözőként, a másik pedig részleges, vagy kimeneti reflektor szerepét tölti be, amely a felerősített fény egy részét használható sugárnyalábként engedi kijutni. A rezonátor felépítése gyártónként és a forrás kialakításától függően változik, így nem minden szálas lézer épül fel pontosan ugyanúgy.
Kimenet és sugárvezető interfész
A forrás kimeneti végén a kialakult sugárnyaláb átjut a sugárvezető és a gép optikájába. Ettől a ponttól kezdve a kollimáció, az irányítás és a fókuszálás az adott géptől függ – egy vágófej, egy galvo-szkenner a jelöléshez, egy hegesztőfej vagy egy tisztítófej – mindegyik másképp irányítja és alakítja a sugárnyalábot. Ezeket a berendezésszintű részleteket nem itt, hanem a Virmer vágó-, hegesztő-, jelölő- és tisztítógépekről szóló speciális útmutatóiban tárgyaljuk.
Hogyan működik a szálas lézer? Lépésről lépésre
Az alábbi hat lépés egy folyamatos utat követ nyomon az elektromos bemenettől a munkadarabon fókuszált sugárig. Minden lépés az előzőre épül, ezért a sorrend fontos: ha a szivattyúfénytől közvetlenül az „erősítésre” ugranánk az abszorpciós szakasz kihagyásával, akkor kimaradna, hogy miért van szükség a szálban ritka-földes adalékra van szüksége. A folyamat szinte azonnal lezajlik, miután a forrást bekapcsolták és stabilizálták.
1. lépés: A szivattyúdiódák fényt generálnak
Az elektromos áram táplálja a félvezető szivattyúdiódákat, amelyek ezt az áramot olyan hullámhosszúságú fényré alakítják át, amelyet a doppingolt szál elnyelhet. Ez a szivattyúfény bejut a szálba, de még nem a működő lézersugár.
2. lépés: A szál vezeti a szivattyúfényt
A mag és a burkolat geometriája a szivattyúfényt a szálon belül tartja és a szál mentén halad. A nagy teljesítményű kettős burkolatú kivitelekben a szivattyúfény a belső burkolaton halad át, és terjedése során többször is áthalad a dopolt magon, növelve ezzel az abszorpció esélyét.
Képaláírás: 1 – Adalékolt mag, 2 – Belső burkolat, 3 – Külső burkolat, 4 – A belső burkolaton belül visszaverődő szivattyúfény, 5 – A központi magon keresztül vezetett lézerjel
3. lépés: A ritkaföldfém-ionok elnyelik az energiát
Amikor a pumpafény áthalad a dopolt magon, a ritkaföldfém-ionok elnyelik ezt az energiát, és magasabb energiájú, gerjesztett állapotba kerülnek. Ha elegendő ion gerjesztődik, a szál eléri a populációinverziót – a fényerősítés megkezdéséhez szükséges állapotot.
4. lépés: A stimulált emisszió erősíti a fényt
A gerjesztett magon áthaladó foton arra késztetheti a gerjesztett iont, hogy egy vele megegyező fotont bocsásson ki – azonos hullámhosszal, fázissal és irányban. Ez a folyamat, amelyet stimulált emissziónak nevezünk, a szál teljes hosszán megismétlődik, és a fény haladása közben erősíti azt.
5. lépés: A rezonátor kiválasztja és felépíti a lézer kimenetét
A szálas Bragg-rácsok a célhullámhosszt visszatükrözik az aktív szálba, így a fény többször áthalad az erősítő közegen, és intenzitása folyamatosan növekszik. Az erősített fény egy része a kimeneti reflektoron keresztül lép ki, mint használható lézersugár. A rácsalapú rezonátorok elterjedtek, de nem ez az egyetlen rezonátor-kialakítás, amelyet a szálas lézeriparban használnak.

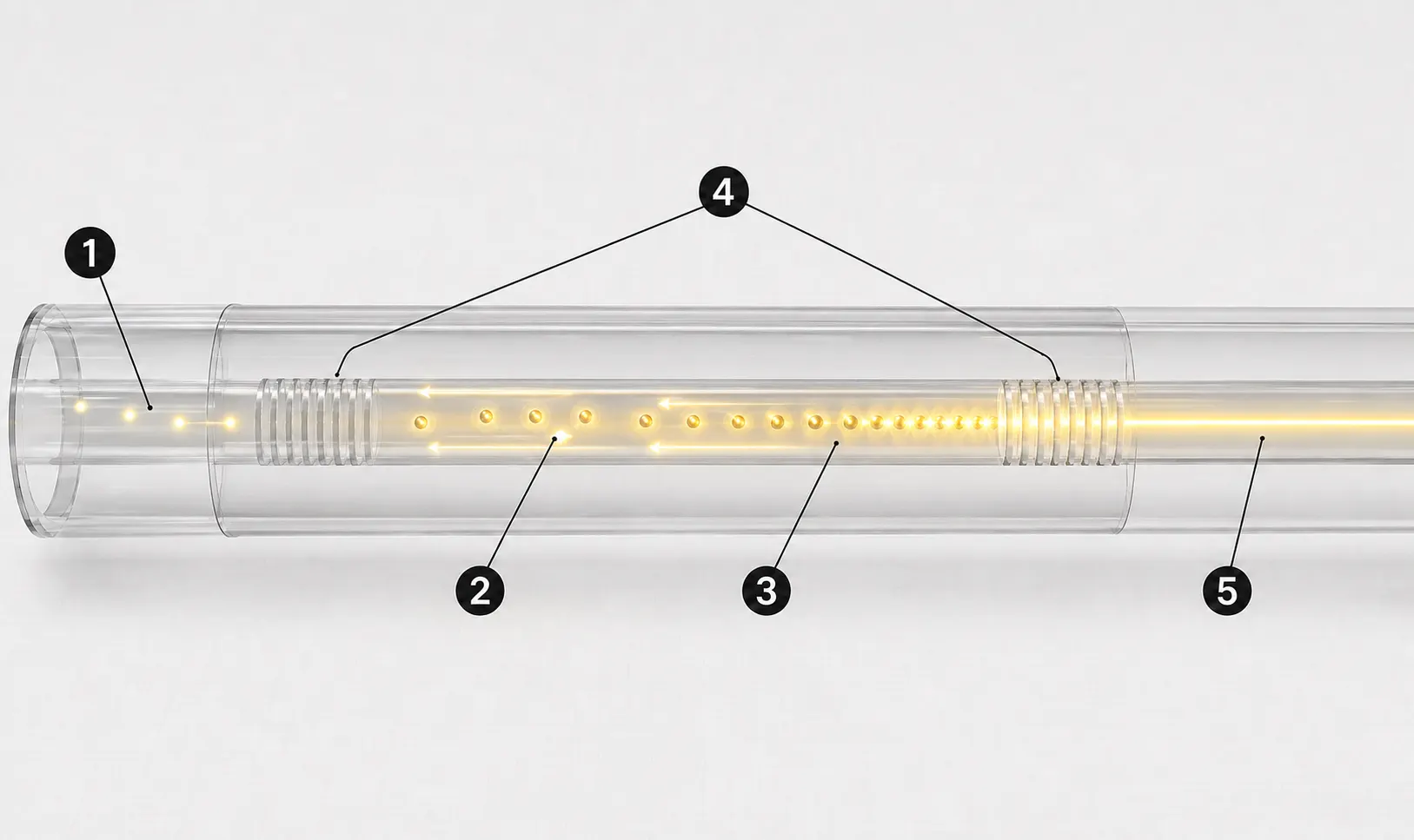

Képaláírás: 1 – Az aktív szálba belépő szivattyúfény, 2 – Energizált ritkaföldfém-ion, 3 – Stimulált emisszió révén keletkező fotonok. 4 – A lézerüreg kialakításához szükséges szálas Bragg-rácsok, 5 – Erősített kimeneti sugárnyaláb
6. lépés: A sugár elhagyja a forrást, és a gép optikai rendszerébe jut
A kész sugár kilép a forrásból, és belép a meghajtott gép optikai rendszerébe. Innentől a kollimációt, az irányítást vagy a letapogatást, valamint a végső fókuszálást a géphez tartozó optikai rendszer végzi, amely vágási, jelölési, hegesztő és tisztító rendszerek esetében eltérő.
Amint a sugár elhagyja a forrást, a szál saját geometriája már elvégezte a nehéz munka nagy részét. A dopolt mag belsejében található hosszú, vékony kölcsönhatási hossz lehetővé teszi a jelentős erősítést egy kompakt térben, és a szál nagy felület--térfogat arány pedig elősegíti a hő hatékony elvezetését. Az alkatrészek közötti, teljes egészében szálból álló szakaszok szintén csökkentik a szabad térben történő igazítási pontok számát, ami az egyik fő oka annak, hogy a szálas lézerek általában kompaktak és mechanikailag stabilak a nyílt sugárú optikai útvonalakra épülő lézertípusokhoz képest.
Miért fontos a szálas lézer hullámhossza?
A hullámhossz az egyik fő tényező, amely meghatározza, hogy egy anyag elnyeli, visszatükrözi vagy átengedi-e a lézersugarat, ami közvetlenül befolyásolja, hogy egy adott szálas lézer hatékonyan tudja-e feldolgozni azt az anyagot. Ipari itterbium-források esetében a kimeneti hullámhossz általában nagyjából 1 030–1 100 nm tartományba esik, amelyet a konkrét forrás kialakításától függően általában 1 064 nm-nél vagy 1 070–1 080 nm-nél szoktak megadni; a szűkebb tartományt nem szabad általánosnak tekinteni, hanem az adott gyártó dokumentációjával kell ellenőrizni.
Egy adott hullámhosszon történő abszorpció nem állandó egy anyagkategória esetében – az adott ötvözettől, a felületi kialakítástól, a hőmérséklettől, valamint az esetleges oxidrétegtől vagy bevonattól függ, és a megmunkálás előrehaladtával, a felület felmelegedésével változhat. Éppen ezért azok az állítások, miszerint egy hullámhossz „a legtöbb anyagon” vagy „minden fémre” egyformán jól hat, nem állják meg a helyüket a valós működési körülmények között.
Két általános mintázat hasznos kiindulási pontként szolgálhat, azzal a fenntartással, hogy egyik sem abszolút szabály:
- Az átlátszó anyagok, mint például a tiszta üveg és az akril, általában inkább átengedik, mint elnyelik az 1 µm körüli fényt, ezért speciális feldolgozási módosítások nélkül nem alkalmasak a szokásos Yb-szálas hullámhosszokhoz.
- A fát és más szerves anyagokat általában 10,6 µm körüli CO₂-lézerekkel dolgozzák fel, nem pedig közel-infravörös szálas hullámhosszokkal, bár ez inkább általános tendencia, mintsem minden speciális szálas rendszerre vonatkozó általános kizárás.

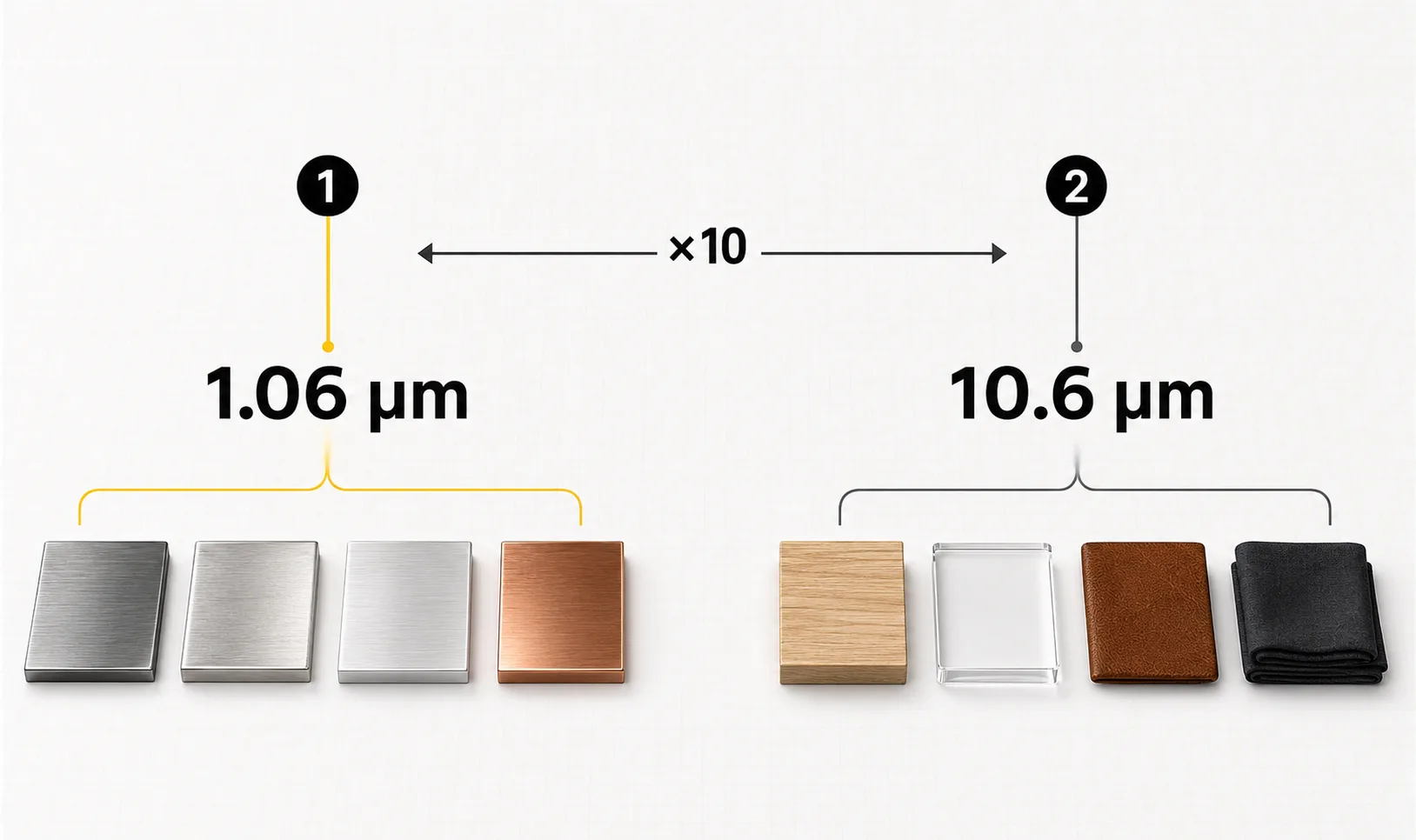

Képaláírás: 1 – Ytterbium szálas lézer – kb. 1,06 µm; jellemző anyagok: acél (rozsdamentes acél), titán, alumínium és réz, 2 – CO₂-lézer – kb. 10,6 µm; jellemző anyagok: fa, átlátszó akril, bőr és szövet.
A szálas lézerek fő típusai
Egy szálas lézerforrás egyszerre több független tengely mentén is osztályozható, és ezeket a tengelyeket az ipari szakirodalomban gyakran összekeverik egymással. A dopálóanyag, az időbeli működési mód, az impulzusgeneráló architektúra és a sugár mód mindegyike ugyanazon forrás különböző tulajdonságait írja le, nem pedig egy osztályozás egymással versengő változatait.
Dopálóanyag és hullámhossz szerint
A szálmaghoz hozzáadott adalékanyag határozza meg azt a hullámhossz-tartományt, amelyet a forrás képes előállítani. Az ipari fémmegmunkálásban az 1 µm körüli tartományban az itterbium a leggyakrabban használt anyag. Az erbium és a tulium a távközlésben, az orvostudományban és speciális érzékelési alkalmazásokban használt egyéb hullámhossz-tartományokat szolgálja ki. A kevésbé elterjedt konfigurációk – mint például a felkonvertáló vagy a Raman-eltolásos kialakítások – főként a kutatásban és speciális laboratóriumi környezetben fordulnak elő, nem pedig a mainstream ipari feldolgozásban.
Folyamatos hullám vs. impulzusos
A folyamatos hullámú (CW) szálas lézer állandó kimeneti teljesítményt és nagy átlagos teljesítményt biztosít, ami alkalmas nagy áteresztőképességű vágásra, hegesztéshez és bizonyos tisztítási folyamatokhoz. Az impulzusos szálas lézer diszkrét impulzusokban adja le az energiát, nagy csúcsteljesítményt biztosítva és jobban szabályozható hőbevitellel – ami jellemző a jelölésre, a gravírozásra, a texturálásra és az impulzusos tisztításra. A megfelelő választás a folyamattól és annak paramétereitől függ, nem pedig attól az egyszerű szabálytól, hogy a CW a sebességet, az impulzusos pedig a minőséget jelenti.
Q-kapcsolt vs. MOPA
A Q-kapcsolás egy olyan módszert jelöl, amely rövid, nagy intenzitású impulzusok kialakítására a rezonátor veszteségeinek gyors modulálásával. A MOPA (master oscillator power amplifier) egy olyan architektúrát jelöl, amely egy kiinduló forrásból és egy vagy több erősítőfokozatból áll, és amely lehetővé teszi az impulzusparaméterek független beállítását az adott forrás határain belül. Ez a két kifejezés különböző dolgokat ír le – egy impulzus-képzési módszert és egy rendszerarchitektúrát –, ezért nem szabad őket a CW/impulzusos megkülönböztetés egyszerű alternatíváiként kezelni.
Egy módusú vs. több módusú
Az egy módusú és a több módusú kifejezések a kimeneti sugárnyaláb térbeli szerkezetét írják le. Az egy-módú kimenet általában jobb sugárnyaláb-minőséget, szűkebb fókuszálhatóságot és kisebb elérhető foltméretet biztosít, ami előnyös a finom vagy precíziós munkákhoz. A többmódú kivitelek nagyobb teljesítményszintekre skálázhatók, ami a nagyobb terhelésű feldolgozási feladatokhoz alkalmas. Egyik mód sem általánosan jobb; a megfelelő választás az alkalmazás által megkövetelt pontosság és teljesítmény közötti egyensúlytól függ.
1. táblázat: A szálas lézerek osztályozási tengelyei
| Osztályozási tengely | Főbb beállítások | Milyen változások | Jellemző ipari jelentőség |
|---|---|---|---|
| Közepes erősítés / adalékanyag | Iterbium, erbium, túlium és egyéb | Hullámhossz-tartomány | Anyagmegmunkálás, távközlés, orvostudomány, érzékelés |
| Időbeli működés | CW, kvázi-CW (QCW), impulzusos | Hőbevitel, csúcs- és átlagos teljesítmény | Vágás/hegesztés vs. jelölés/tisztítás/mikrofeldolgozás |
| Impulzusarchitektúra | Q-kapcsolt, MOPA és egyéb kialakítások | Impulzusvezérlés és csúcsjellemzők | Jelölés, gravírozás, texturálás, tisztítás |
| Sugár üzemmód | Egy mód, több mód | Sugárminőség, fókuszálhatóság, skálázható teljesítmény | Finom, precíziós munka vs. nagy teljesítményű megmunkálás |
Ez a táblázat osztályozási kategóriákat mutat be, nem pedig egy-egy megfelelést a sorok között – egy valós forrás mindkét tengelyről választ egy-egy lehetőséget, és a kombinációkat a gyártói specifikációk alapján kell ellenőrizni.
Hogyan használják az ipari gépekben a szálas lézertechnológiát?
A fent leírt sugárképzési elv több különböző ipari berendezésosztályba is beépítésre került, amelyek mindegyike másképp irányítja, alakítja és alkalmazza a sugárnyalábot. Ez a szakasz szándékosan rövid – az egyes géptípusok részletes felépítését egy-egy külön útmutató tárgyalja.
A szálas lézervágó gépek általában nagy teljesítményű forrást használnak, amelyhez egy vezérelt feldolgozófej tartozik, amely a sugárnyalábot vagy a munkadarabot egy programozott pálya mentén mozgatja. A vágófejre, a segédgázra, a CNC-vezérlésről, a lyukasztásról, a vastagságról és a sebességről a szálas lézervágó gép működésének leírásában találhatók.
A lézerhegesztő gépek a sugár segítségével helyi olvadékzónát hoznak létre, amely összekapcsolja a két anyagdarabot. A huzaladagoló kialakítását, a hegesztőfej konfigurációját, a védőgázt, a varrat kialakulását és a gép elrendezését a lézerhegesztő gép működéséről szóló cikk tárgyalja.
A lézeres tisztítógépek szabályozott energiát alkalmaznak a szennyeződések vagy bevonatok eltávolítására, miközben korlátozzák az alatta lévő alapanyagra gyakorolt hatást. A szkenner kialakítását, az impulzusok átfedését, a tisztítási mintákat, az ablációs küszöbértékeket és az elszívást a lézeres tisztítógép működésének leírása tárgyalja.
A lézeres jelölőgépek fókuszált sugárnyalábot használnak a felület vékony rétegének megváltoztatására vagy eltávolítására, így állandó kódokat, sorozatszámokat, logókat vagy nyomonkövethetőségi jelöléseket hoznak létre. A galvo-szkenner kialakítását, az F-theta lencse konfigurációját, a jelölési mező méretét és a fókuszáló rendszert a lézeres jelölőgép működésének leírása tárgyalja.
A gyártáson túlmenően a szálas lézereket a távközlésben, az érzékelésben, az orvostudományban és a kutatásban is használják, mivel ugyanaz a dopolt szál elve áll számos, az ipari anyagmegmunkáláson kívüli fényforrás és erősítő alapjául. Ez azt jelenti, hogy a „szálas lézer” kifejezés tágabb értelemben használatos, mint pusztán a gyártósori berendezések.
2. táblázat: Szálas lézerek integrálása géptípusok szerint
| Géptípus | A szálas lézer működése | Gyakori forrásmód |
|---|---|---|
| Vágógép | Az anyagot egy szabályozott vágási pálya mentén megolvasztja vagy elpárologtatja | Általában nagy teljesítményű folyamatos hullámú (CW) |
| Hegesztőgép | Helyi olvadt zónát hoz létre az alkatrészek összekapcsolásához | Általában CW, feladatfüggő változatokkal |
| Tisztító gép | A bevonatokat vagy szennyeződéseket szabályozott lézer-anyag kölcsönhatás révén távolítja el | Impulzusos vagy folyamatos (CW) üzemmód, a folyamattól függően |
| Jelölőgép | A felületi réteget megváltoztatja vagy eltávolítja, hogy tartós jelölést hozzon létre | Általában impulzusos (q-switch vagy mopa) |
A szálas lézerek előnyei és korlátai
Az alábbi előnyök mindegyike mögött egy konkrét ok áll, és mindegyikhez tartozik egy korlátozó feltétel is – a szálas lézerek erősségei valósak, de nem feltétel nélküliek.

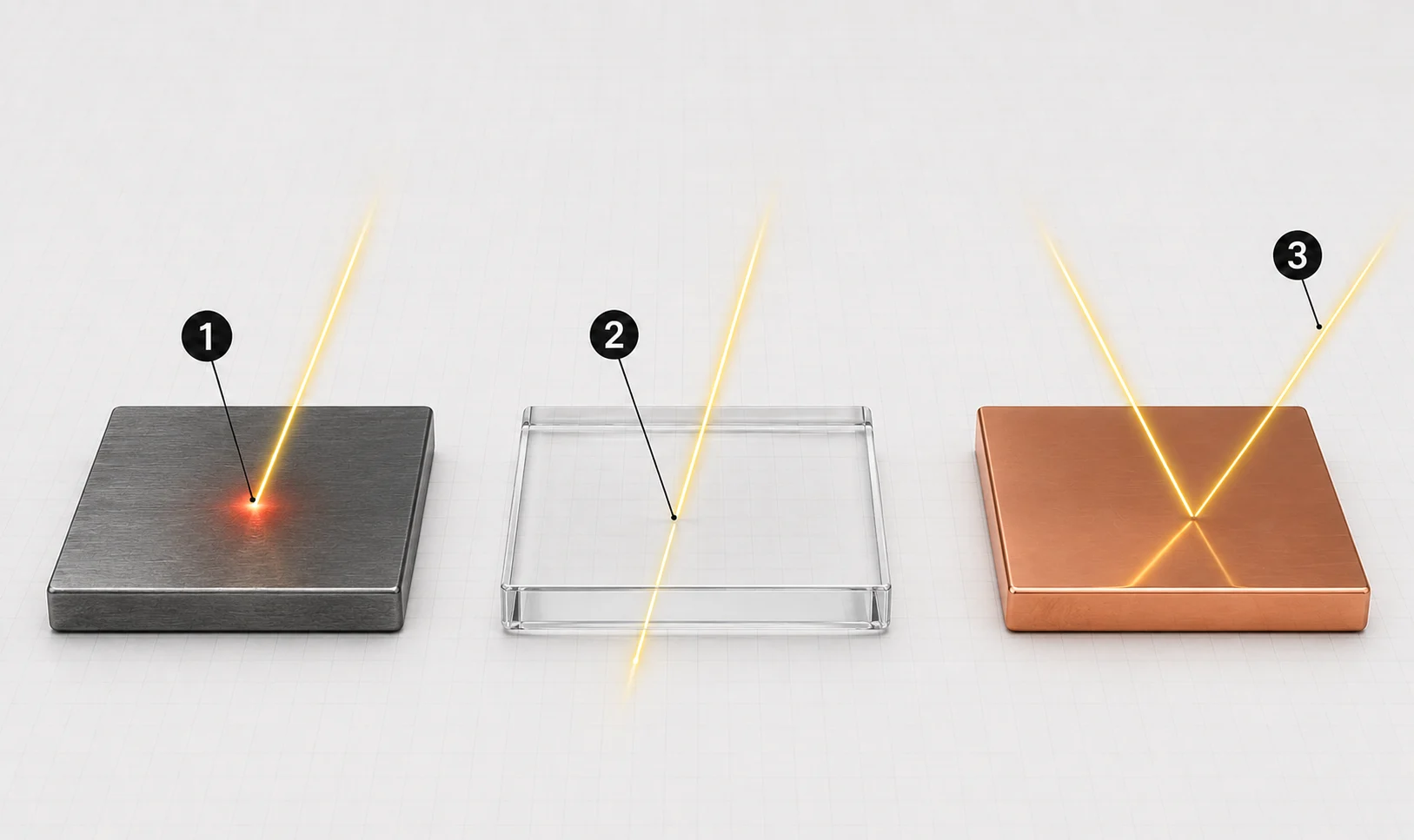

Képaláírás: 1. Elnyelés – az acél elnyeli az energiát, meleg zónát hozva létre; 2. Átvitel – a sugárzás szinte hatástalanul halad át az átlátszó üvegen vagy akrilon; 3. Visszaverődés – a csiszolt réz az energia jelentős részét visszaver.
| Tulajdonság | Miért segít | Fontos korlátozás vagy feltétel |
|---|---|---|
| Magas elektromos-optikai hatékonyság | Csökkenti az energiafogyasztást és a hőterhelést más ipari lézertípusokhoz képest | A tényleges hatékonysági értékek a forrásmodell függvényében változnak, ezért azokat a gyártó adatlapján szereplő adatokkal kell összevetni |
| Kiváló fényminőség és fókuszálhatóság (megfelelő kivitelekben) | Kis, precíz fókuszpontokat tesz lehetővé a finom munkákhoz | A sugár minősége az egy- és többmódusú kialakítástól, valamint a teljesítményszinttől függ |
| Kompakt, robusztus, teljes egészében szálból álló szakaszok | A kevesebb szabad térben elhelyezett igazítási pont csökkenti a mechanikai eltérést és a karbantartási igényeket | A lezárt szálútvonalon kívüli sugárzási és fókuszáló optikák továbbra is igazítást és gondos kezelést igényelnek |
| Hatékony hőelvezetés | A szálgeometria nagy felület-térfogat arányt biztosít a hőelvezetéshez | A hőkezelés továbbra is a forrás hűtőrendszerének kialakításától függ |
| Skálázható átlagos teljesítmény | A szálszerkezet támogatja a teljesítmény skálázását igényes vágási és hegesztési feladatokhoz | A teljesítmény növelésével fokozódnak a nemlineáris hatások és a sugárnyaláb-minőségi kompromisszumok |
| A zárt sugárforrás alacsony karbantartási igénye | Kevesebb kitett optikai alkatrész, mint a szabad térben haladó sugárútvonalak esetében | A védőoptika, a fúvóka, a hűtő, a szellőzőrendszer és a mozgásvezérlő rendszer továbbra is rendszeres karbantartást igényel |
| Jól integrálható az automatizált gépekbe | A szálak elhelyezése egyszerűsíti a CNC- és robotrendszerekbe való csatlakoztatást | Az integráció minősége továbbra is a gép kialakításától függ, nem csupán a forrásból |
Ezen előnyökkel szemben figyelembe veendő általános korlátozások:
- Az anyagkompatibilitás hullámhossz-függő, nem univerzális.
- A fényvisszaverő fémek, mint például a réz és a sárgaréz, megfelelő rendszerekkel feldolgozhatók, de kihívásokat jelentenek a folyamatirányítás és a visszaverődés tekintetében.
- Az átlátszó és szerves anyagok feldolgozásához számos műhelyi feladatnál gyakran más hullámhosszra – általában CO2-re – van szükség.
- A nemlineáris optikai hatások, hőproblémák és a sugárminőség közötti kompromisszumok egyre jelentősebbé válnak a teljesítmény növelésével.
- A karbantartást igénylő forrás nem jelenti azt, hogy a gép karbantartásmentes lenne; az optikai, hűtő- és elszívórendszerek továbbra is karbantartást igényelnek.
- A nagy teljesítményű rendszerekhez burkolatok, biztonsági reteszek, elszívó rendszerek és képzett kezelők szükségesek.
Szálas lézer vs. CO2-lézer
3. táblázat: A szálas lézer és a CO2-lézer összehasonlítása egy pillantásra
| Kiemelt | Gyakori ipari szálas lézer | CO₂-lézer |
|---|---|---|
| Erősítő közeg | Ritkaföldfémmel adalékolt optikai szál | CO2-alapú gázkeverék |
| Gyakori ipari hullámhossz | Körülbelül 1,06 µm az itterbium-rendszerek esetében | Általában 10,6 μm |
| Jellemző szilárdság | Fémek; nagy teljesítményű vágás és hegesztés; jelölés | Fa, akril, bőr, szövet és egyéb nemfém anyagok |
| Sugárvezetés / forráskialakítás | Jórészt szálakba integrált, de a végső fókuszáló optikára továbbra is szükség van | Szabad térben elhelyezett tükrök és optikai elemek a szokásos berendezés-kialakításokban |
| Fontos figyelmeztetés | Nem alkalmazható átlátszó vagy szerves anyagokra | A tipikus, alacsony teljesítményű műhelyi CO2-rendszerek nem vágnak közvetlenül csupasz fémet |
A lézerforrás-típusok szélesebb körű összehasonlításához lásd Virmer útmutatóját a lézergépekben használt főbb lézerforrás-típusokról, valamint a a CO2-lézer működését bemutató speciális ismertetőt.
Mennyi ideig tart egy szálas lézer?
A szálas lézerforrások hosszú élettartamukról ismertek, de a széles körben ismételt 100 000 órás adatnak kontextusra van szüksége ahhoz, hogy pontos legyen. A marketinganyagokban több különböző mérési eredmény keveredik össze, és ezek szétválasztása világosabb képet ad.
Az MTBF nem azonos az élettartammal. Az MTBF (átlagos meghibásodás közötti idő) egy statisztikai megbízhatósági becslés, amelyet alkatrészszintű tesztek alapján számítanak ki, nem pedig egy adott egység garantált működési élettartama. A dióda élettartamának becslése, a gyártói garanciaidő, a kimeneti teljesítmény fokozatos csökkenése és a teljes gép élettartama négy különálló adat, és nem szabad feltételezni, hogy egyetlen „100 000 óra” állítás mindegyikre vonatkozik.
Ha egy forrásra vonatkozóan konkrét élettartom-tartományt adnak meg, azt egy megnevezett gyártóhoz vagy termékcsaládhoz kell kötni, és azt a gyártó adatlapjával vagy megbízhatósági nyilatkozatával kell alátámasztani, ahelyett, hogy iparágiszintű állandónak.
A valós élettartam számos üzemeltetési tényezőtől függ:
- Üzemi terhelés és üzemi ciklus
- A hűtőrendszer teljesítménye és a környezeti hőmérséklet
- A szennyeződés ellenőrzése az optikai elemek körül
- Visszaverődés elleni védelem
- Az optikai elemek és a hűtőrendszerek folyamatos karbantartása
Szálas lézerbiztonság
Az ipari itterbium-szálas lézerek a közeli infravörös tartományban működnek, amely az emberi szem számára láthatatlan, de mégis súlyos szem- és bőrsérüléseket okozhat. A látható fény hiánya nem jelenti azt, hogy nincs veszélyes sugár, és a fémfelületekről visszaverődő sugárzás akkor is veszélyes maradhat, ha a közvetlen sugárút már el van zárva.
Kövesse a lézerosztályra, a burkolatra és a reteszelésre vonatkozó követelményeket, a szabályozott területekre vonatkozó szabályokat, valamint az adott gépre és az alkalmazandó helyi előírásokra vonatkozó egyéni védőfelszerelés-előírásokat. A lézeres veszélyességi osztályozás a legtöbb joghatóságban az IEC 60825-1 szabványt vagy az azzal egyenértékű ANSI Z136 szabványsorozatot követi.
- A védőszemüveget a sugárforrás konkrét hullámhossza és a szükséges optikai sűrűség alapján válassza ki – ne általános „lézeres szemüveget” használjon.
- A megmunkálás előtt azonosítsa az anyagot és az esetleges bevonatokat, és gondoskodjon a füst és a részecskék megfelelő elszívásáról.
- Ne tekintsék a PVC vagy más klórozott anyagok lézeres megmunkálását rutinszerű műveletnek. Ha egyáltalán fontolóra vesznek ilyen feladatot, az anyag azonosítását, dokumentált kockázatértékelést, valamint a berendezés és a füstelszívó rendszer gyártói általi jóváhagyást igényel – önmagában a füstelszívó nem teszi biztonságossá a folyamatot.
Következtetés
A szálas lézer szeldíódák, a doppingolt magot és egy optikai rezonátort használva, amelyek együttesen hoznak létre egy szabályozott sugárnyalábot. A forrás kialakítása határozza meg a hullámhosszt és a sugárnyaláb jellemzőit, míg az üzemmód – folyamatos (CW) vagy impulzusos – és a gép optikai rendszere alakítja a sugárnyalábot vágáshoz, jelöléshez, hegesztéshez vagy tisztításhoz. A forrás és a gép közötti különbség megértése képezi minden szálas lézerrendszer értékelésének alapját.
Gyakran feltett kérdések a szálas lézertechnológiáról
Miért nevezik szálas lézernek?
Azért hívják szálas lézernek, mert maga az optikai szál az aktív közeg, amely generálja és erősíti a fényt, nem pedig csupán egy kábel, amely a kész sugárnyalábot továbbítja. A szál magját ritkaföldfém-ionokkal doppingolták, amelyek elnyelik a szivattyúfényt, és stimulált emisszió révén erősített fényt hoznak létre.
A szálas lézer megegyezik-e a lézervágóval?
Nem. A szálas lézer a fényforrás, míg a lézervágó egy komplett gép, amely a fényforrást – gyakran egy szálas lézert – mozgásrendszerekkel, vágófejjel, segédgázzal és vezérlőkkel együtt használja az anyag megmunkálásához. A fényforrás a kész gép egyik alkatrésze.
Milyen hullámhosszon működik a szálas lézer?
Nincs egyetlen, minden szálas lézerre érvényes hullámhossz; ez a használt adaléktól függ. Az ipari fémmegmunkálásban leggyakrabban használt itterbiummal adalékolt rendszerek általában nagyjából 1030–1100 nm-es tartományban bocsátanak ki fényt, amelyet a fényforrás kialakításától függően gyakran 1064 vagy 1070–1080 nm körül jelölnek meg.
Vághat-e a szálas lézer nemfémes anyagokat?
Ez a hullámhossztól és attól függ, hogy az anyag mennyire jól abszorbeálja azt. A szokásos itterbium-rendszereket elsősorban fémekhez és egyes műanyagokhoz optimalizálták, míg a fát, az átlátszó akrilt és az üveget általában más lézertípusokkal, például CO₂-rendszerekkel dolgozzák fel, nem pedig szabványos szálas forrásokkal.
Vághat-e a szálas lézer fényvisszaverő fémeket, például rézet vagy sárgarézet?
A modern, megfelelően konfigurált rendszerek képesek feldolgozni a fényvisszaverő fémeket, mint a réz és a sárgaréz, de ehhez a forrás és a folyamat kompatibilitása, valamint visszaverődés elleni védelem szükséges. Az eredmény a teljesítménytől, az anyag vastagságától, az ötvözet összetételétől és a folyamat beállításaitól függ.
Mi a különbség a pulzáló és a folyamatos hullámú szálas lézer között?
A folyamatos hullámú (CW) szálas lézer állandó teljesítményt ad le, ami alkalmas nagy áteresztőképességű vágási és hegesztési feladatokra. Az impulzusos szálas lézer diszkrét impulzusokban adja le az energiát, nagy csúcsteljesítménnyel és jobban szabályozható hőbevitellel, ami alkalmas jelölési, gravírozási és precíziós tisztítási feladatokra.
Kell-e karbantartani a szálas lézert?
Maga a lezárt szálas lézerforrás gyakran alig igényel rutinszerű beállítást. A gép fókuszáló optikája, hűtőrendszere, elszívórendszere és mechanikus alkatrészei azonban továbbra is rendszeres, ütemezett karbantartást igényelnek a teljes rendszer megbízható működésének fenntartása érdekében.
Mennyi ideig tart egy szálas lézerforrás?
Nincs egyetlen garantált érték, amely minden forrásra érvényes lenne. A gyártók az alkatrészek megbízhatósági tesztjei alapján közzéteszik az MTBF-becsléseket, de ez statisztikai mutató, nem pedig rögzített élettartam-garancia – a tényleges élettartam a konkrét forrástól, az üzemeltetési feltételektől és karbantartási gyakorlattól függ.
