Mikä on kuitulaser ja miten se toimii?

Kuitulaser on kiinteän tilan laser, jossa harvinaisten maametallien ioneilla seostettu optinen kuitu toimii vahvistusväliaineena. Pumppudiodit syöttävät valoa kuituun, seostettu ydin vahvistaa sitä stimuloidun emission avulla, ja optinen resonaattori muodostaa hallitun säteen, joka ohjataan ja fokusoidaan leikkaamista, merkitsemistä, hitsaukseen, puhdistukseen ja muihin sovelluksiin.

Tässä artikkelissa selitetään, mitä kuitulaserlähteen sisällä tapahtuu, käydään läpi säteenmuodostusprosessi vaihe vaiheelta, käsitellään tärkeimpiä luokittelutyyppejä ja osoitetaan, miten aallonpituus yhdistää lähteen suunnittelun käytännön materiaalinjalostukseen. Artikkelissa käsitellään myös, mihin teknologia sopii teollisuuskoneissa, kuinka kauan lähde tyypillisesti kestää ja mitä turvallisuusvarotoimia on noudatettava. Stimuloidun emissioilmiön taustalla olevasta fysiikasta löytyy tietoa Virmerin oppaasta, jossa kerrotaan, miten laserit toimivat.

Mikä on kuitulaser?

Kuitulaser on eräs kiinteän tilan laserin tyyppi, jossa valoa tuottavana ja vahvistavana väliaineena käytetään optista kuitua – ei kaasua, kidesauvaa tai puolijohdesirua. Sana ”kuitu” viittaa itse aktiiviseen kuituun, ei kaapeliin, joka vain kuljettaa muualla tuotettua säteilyä.

Ennen kuin mennään pidemmälle, on syytä selventää kolme asiaa:

• Kuitu on aktiivinen väliaine, ei siirtokaapeli. Kuitun ydin on seostettu harvinaisten maametallien ioneilla – teollisissa järjestelmissä yleisesti ytterbiumilla – ja valo syntyy ja vahvistuu kyseisen seostetun ytimen sisällä.
• Kuitulaserlähde ei ole sama asia kuin kuitulaserkone. Lähde tuottaa ja muotoilee säteen. Valmis kone tarvitsee lisäksi liike- tai skannausjärjestelmän, prosessipään, tarkennusoptiikan, ohjauslaitteet, jäähdytyksen, kotelon sekä savu- tai hiukkaspuhdistuksen.
• Ytterbium on hallitseva aine teollisessa metallinkäsittelyssä, mutta se ei ole ainoa vaihtoehto. Muut seostusaineet, kuten erbium ja tulium, tuottavat erilaisia aallonpituuksia tietoliikenne-, lääketieteellisiin ja anturisovelluksiin.

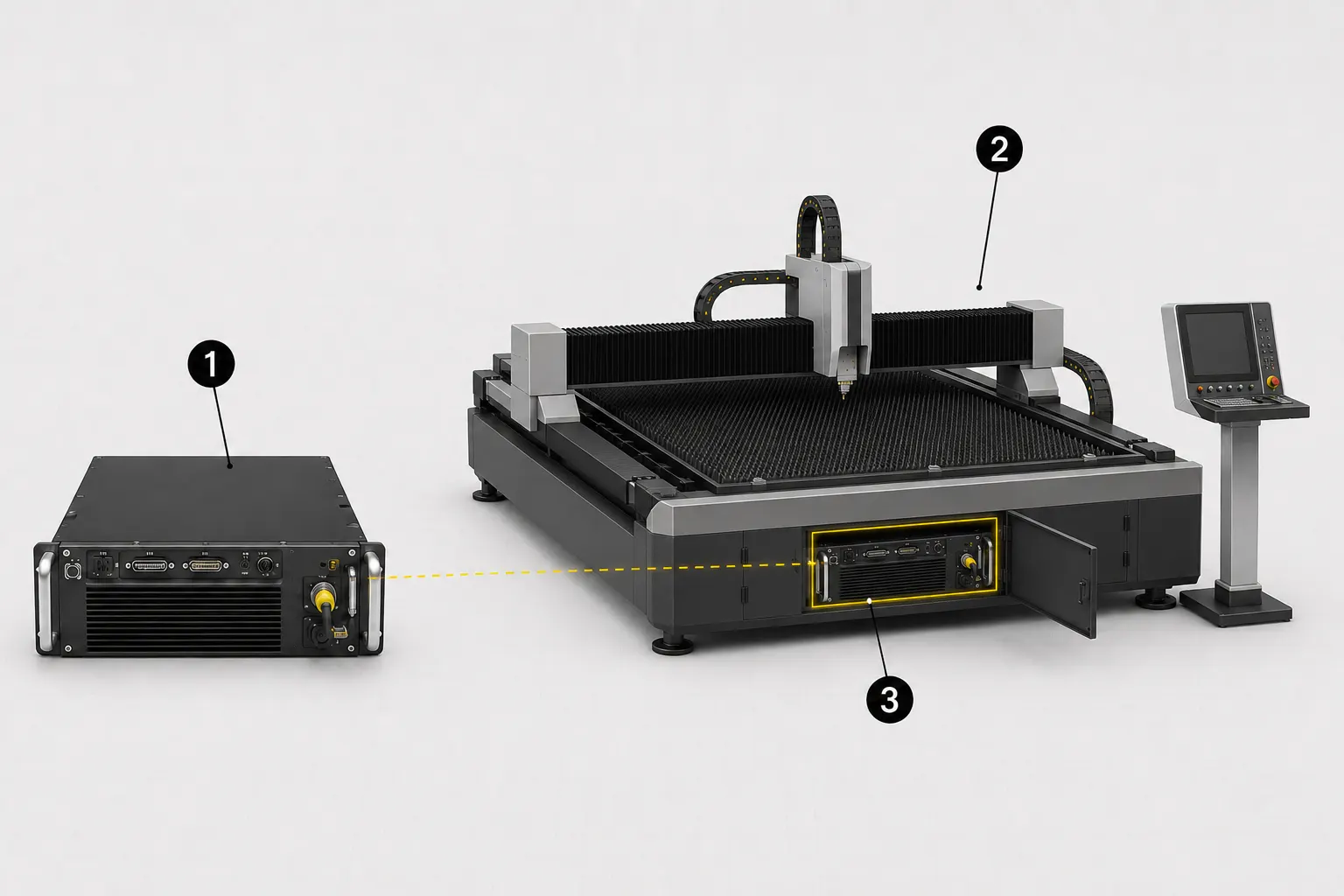

Kuvateksti: 1 - Itsenäinen kuitulaserlähde, 2 - Täydellinen kuitulaserleikkauskone, 3 - Koneen sisään asennettu kuitulaserlähde

Mitä kuitulaserin sisällä on?

Kuitulaserlähde koostuu pienestä joukosta komponentteja, joista kukin suorittaa yhden tehtävän sähkövirran muuntamisessa käyttökelpoiseksi säteeksi. Tämän komponenttikaavion ymmärtäminen helpottaa seuraavan osion vaiheittaisen prosessin seuraamista, sillä jokainen vaihe vastaa yhtä tai useampaa näistä osista.

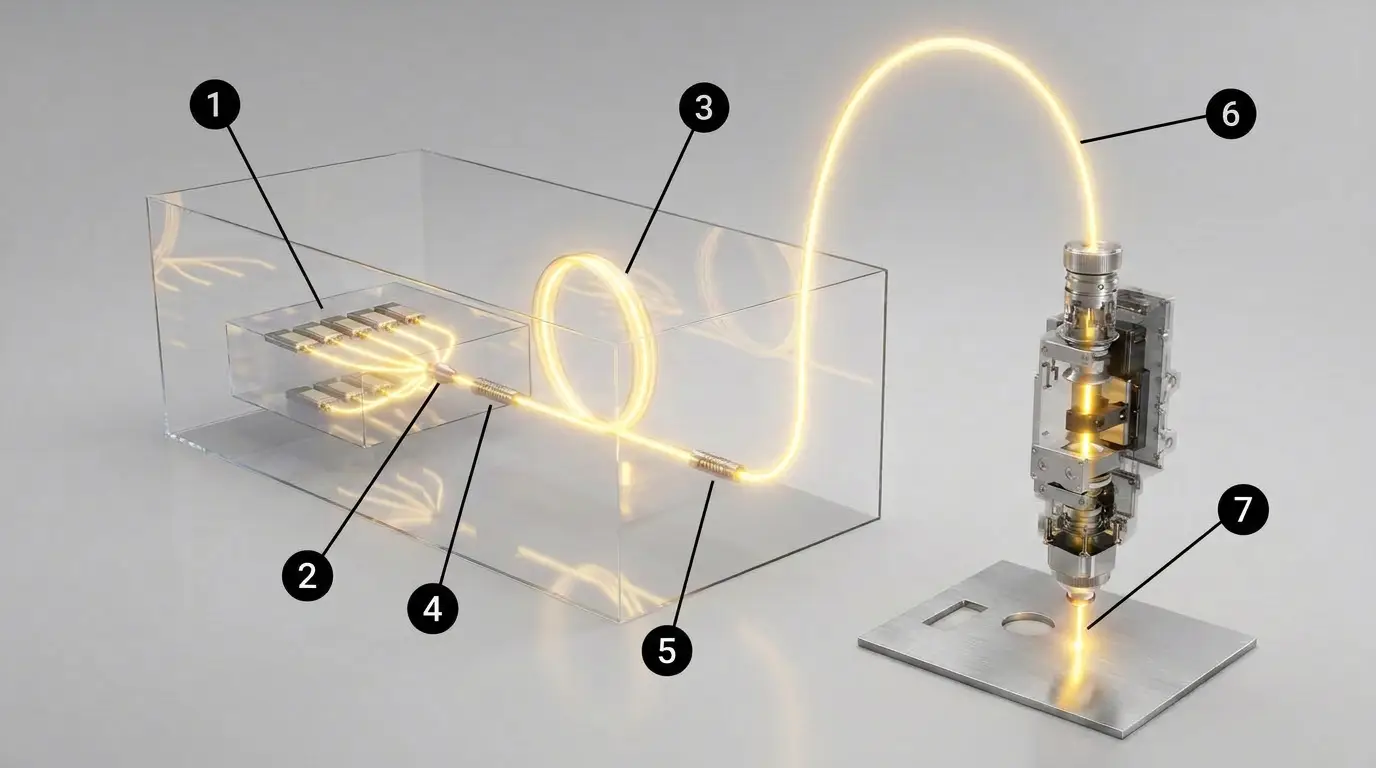

Kuvateksti:1 – Pumppudiodit, 2 – Pumppuyhdistin, 3 – Dopatut aktiiviset kuidut, 4 - Korkean heijastavuuden kuitu-Bragg-hila, 5 - Osittain heijastava lähtö-Bragg-hila, 6 - Lähetyskuitu, 7 - Tarkennusoptiikka ja työkappale

Pumppudiodit

Pumppudiodit muuntavat sähkövirran valoksi, tyypillisesti 900–980 nm:n aallonpituusalueella ytterbiumjärjestelmissä. Tämä valo – jota kutsutaan pumppuvaloksi – ei ole valmis lasersäde. Se on syötetty energia, joka myöhemmin imeytyy ja muunnetaan dopatun kuidun sisällä.

Dopattu kuidun ydin ja vaippa

Aktiivisessa kuidussa on harvinaisten maametallien ioneilla dopattu piidioksidiydin, jota ympäröi yksi tai useampi vaippakerros, joiden taitekerroin on pienempi. Tämä rakenne pitää valon ytimessä täydellisen sisäisen heijastuksen avulla. Suuritehoisissa teollisissa sovelluksissa kuidussa käytetään tyypillisesti kaksikerroksista vaipparakennetta: pumppuvalo kulkee sisäisen vaippakerroksen läpi ja ylittää toistuvasti dopatun ytimen, kun taas ydin itse kuljettaa vahvistettua signaalisädettä.

Optinen resonaattori ja kuitu-Bragg-hila

Resonaattori tuottaa optista takaisinkytkentää, jolloin valo kasautuu koherentiksi säteeksi sen sijaan, että se vain kulkisi kerran läpi. Monissa kuitulasereissa tämä takaisinkytkentä syntyy kuitu-Bragg-hiloista – kuituosista, joilla on jaksollinen rakenne ja jotka heijastavat tiettyä aallonpituuskaistaa. Yksi hila toimii voimakkaana heijastimena ja toinen osittaisena, tai ulostulopeilinä, joka päästää osan vahvistetusta valosta ulos käyttökelpoisena säteenä. Resonattorin rakenne vaihtelee valmistajittain ja lähderakenteittain, joten kaikkia kuitulasereita ei rakenneta täsmälleen samalla tavalla.

Lähtö ja säteen johtamisrajapinta

Lähteen lähtöpäässä muodostunut säde siirtyy johtamis- ja koneoptiikkaan. Tästä eteenpäin kollimointi, ohjaus ja tarkennus riippuvat käytetystä laitteesta – leikkauspää, galvo-skanneri merkintää varten, hitsauspää tai puhdistuspää ohjaavat ja muokkaavat säteilyä kukin eri tavalla. Näitä laitetason yksityiskohtia käsitellään Virmerin leikkaus-, hitsaus-, merkintä- ja puhdistuslaitteita käsittelevissä erillisissä oppaissa, ei tässä artikkelissa.

Miten kuitulaser toimii? Askel askeleelta

Alla olevat kuusi vaihetta kuvaavat yhtä jatkuvaa polkua sähköisestä syötöstä työkappaleeseen kohdistettuun säteeseen. Jokainen vaihe perustuu edelliseen, joten järjestyksellä on merkitystä: jos ohitettaisiin pumppuvalo ja siirryttäisiin suoraan ”vahvistukseen” ilman absorptiovaihetta, jäisi huomiotta, miksi kuitu tarvitsee harvinaista-maadopingia. Prosessi tapahtuu lähes välittömästi, kun lähde kytketään virtaan ja vakiintuu.

Vaihe 1: Pumppudiodit tuottavat valoa

Sähkövirta syöttää puolijohdepumppudiodit, jotka muuntavat virran valoksi aallonpituudella, jonka seostettu kuitu voi absorboida. Tämä pumppuvalo kytketään kuituun, mutta se ei ole vielä toimiva lasersäde.

Vaihe 2: Kuitu ohjaa pumppuvaloa

ydin- ja vaipparakenteen ansiosta pumppuvalo pysyy rajoitettuna ja liikkuu kuitua pitkin. Suuritehoisissa kaksoisvaipparakenteissa pumppuvalo kulkee sisävaipan läpi ja ylittää toistuvasti dopatun ytimen etenemisen aikana, mikä lisää absorptiomahdollisuutta.

Kuvateksti: 1 – Dopatut ydin, 2 – Sisävaippa, 3 – Ulkovaippa, 4 – Sisävaippaan heijastunut pumppuvalo, 5 – Keskiytimen läpi ohjattu lasersignaali

Vaihe 3: Harvinaisten maametallien ionit absorboivat energiaa

Kun pumppuvalo kulkee dopatun ytimen läpi, harvinaisten maametallien ionit absorboivat tämän energian ja siirtyvät korkeamman energian viritystilaan. Kun riittävä määrä ioneja on virittynyt, kuitu saavuttaa populaatioinversion – tilan, joka on välttämätön valon vahvistumisen alkamiselle.

Vaihe 4: Stimuloitu emissio vahvistaa valoa

Värähtelevän ytimen läpi kulkeva fotoni voi saada viritetyn ionin vapauttamaan vastaavan fotonin – jolla on sama aallonpituus, vaihe ja suunta. Tämä prosessi, jota kutsutaan stimuloiduksi emissioksi, toistuu kuidun pituudella, vahvistaen valoa sen kulkiessa.

Vaihe 5: Resonaattori valitsee ja muodostaa laserin ulostulon

Kuitu-Bragg-hila heijastaa kohde-aallonpituuden takaisin aktiiviseen kuituun, joten valo kulkee vahvistusväliaineen läpi toistuvasti ja sen intensiteetti kasvaa jatkuvasti. Osa tästä vahvistetusta valosta poistuu lähtöheijastimen kautta käyttökelpoisena lasersäteenä. Hila-pohjaiset resonaattorit ovat yleisiä, mutta ne eivät ole ainoa kuitulaseriteollisuudessa käytetty resonaattorimalli.

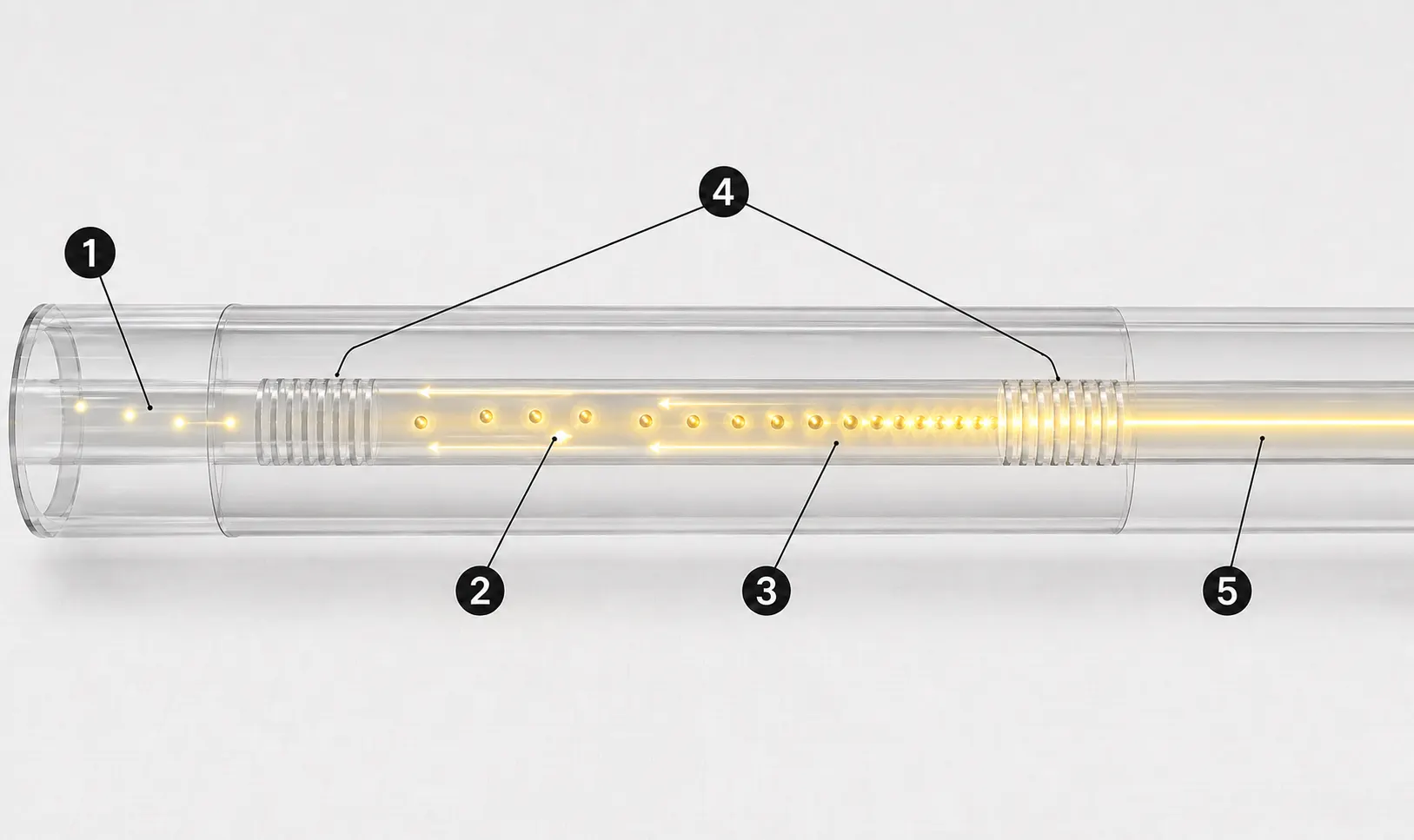

Kuvateksti: 1 – Aktiiviseen kuituun tuleva pumppuvalo, 2 – Virittynyt harvinaisten maametallien ioni, 3 – Stimuloidun emissiolla syntyneet fotonit. 4 – Laserkammion muodostavat kuitu-Bragg-hila, 5 – Vahvistettu lähtösäde

Vaihe 6: Säde lähtee lähteestä kohti koneen optiikkaa

Valmis säde poistuu lähteestä ja siirtyy sen koneen optiseen järjestelmään, jota se käyttää. Tästä eteenpäin kollimointi, ohjaus tai skannaus sekä lopullinen tarkennus hoidetaan koneen omalla optiikalla, joka vaihtelee leikkaus-, merkintä-, hitsaus- ja puhdistusjärjestelmien välillä.

Kun säde lähtee lähteestä, kuidun oma geometria on jo tehnyt suurimman osan työstä. Pitkä ja ohut vuorovaikutuspituus dopatun ytimen sisällä mahdollistaa huomattavan vahvistuksen kompaktissa tilassa, ja kuidun suuri pinta-alaauttaa haihduttamaan lämpöä tehokkaasti. Komponenttien väliset kokonaan kuitua olevat osat vähentävät myös vapaassa tilassa olevien kohdistuspisteiden määrää, mikä on keskeinen syy siihen, että kuitulaserit ovat yleensä kompakteja ja mekaanisesti vakaita verrattuna avoimen säteen optisiin reitteihin perustuviin lasertyyppeihin.

Miksi kuitulaserin aallonpituudella on merkitystä?

Aallonpituus on yksi tärkeimmistä tekijöistä, jotka määrittävät, imee, heijastaa vai läpäiseekö materiaali lasersäteen, mikä vaikuttaa suoraan siihen, pystyykö tietty kuitulaser käsittelemään kyseistä materiaalia tehokkaasti. Teollisissa ytterbiumlähteissä lähtöaallonpituus on tyypillisesti noin 1 030–1 100 nm:n alueella, ja yleisesti mainitaan noin 1 064 nm tai 1 070–1 080 nm lähteen rakenteesta riippuen; tarkempia lukuja tulisi tarkistaa kyseisen valmistajan dokumentaatiosta sen sijaan, että niitä pidettäisiin yleispätevinä.

Absorptio tietyllä aallonpituudella ei ole kiinteä materiaaliluokalle – se riippuu kyseisestä seoksesta, pinnan viimeistelystä, lämpötilasta sekä mahdollisesta oksidikerroksesta tai pinnoitteesta, ja se voi muuttua käsittelyn edetessä ja pinnan kuumentuessa. Tästä syystä väitteet, joiden mukaan tietty aallonpituus toimii yhtä hyvin ”useimmilla materiaaleilla” tai ”kaikille metalleille”, eivät pidä paikkaansa todellisissa käyttöolosuhteissa.

Kaksi yleistä mallia ovat hyödyllisiä lähtökohtia, mutta on syytä huomata, ettei kumpikaan ole ehdoton sääntö:

• Läpinäkyvät materiaalit, kuten kirkas lasi ja akryyli, yleensä läpäisevät 1 µm:n läheisyydessä olevan valon sen sijaan, että absorboisivat sitä, minkä vuoksi ne eivät sovellu hyvin tavallisille Yb-kuituaallonpituuksille ilman erityisiä prosessimukautuksia.
• Puuta ja muita orgaanisia materiaaleja käsitellään tyypillisesti noin 10,6 µm:n CO₂-lasereilla eikä lähi-infrapuna-kuituaallonpituuksilla, vaikka tämä onkin yleinen suuntaus eikä yleispätevä poissulkeminen jokaisen erikoistuneen kuitujärjestelmän osalta.

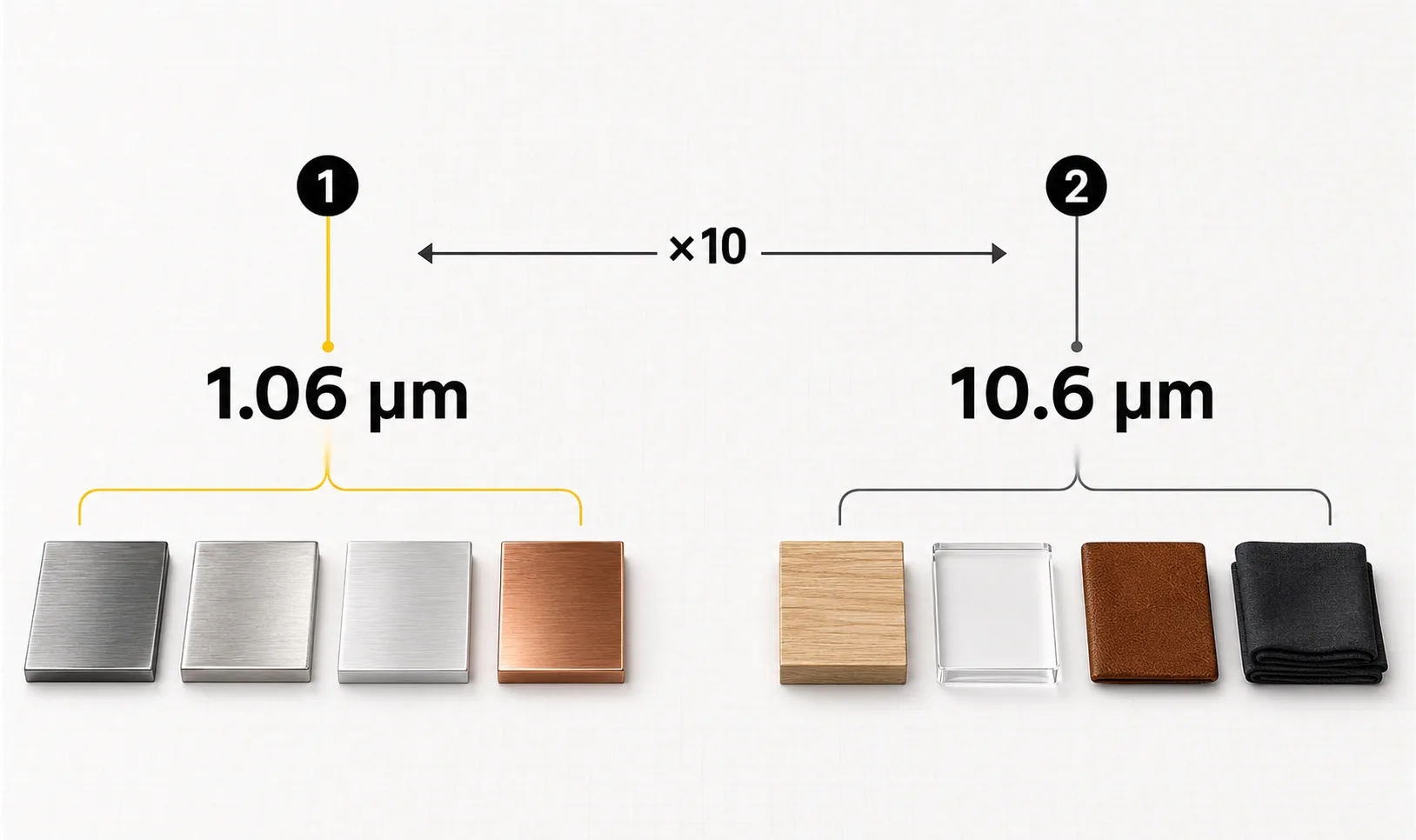

Kuvateksti: 1 – Ytterbium-kuitulaser – noin 1,06 μm; tyypillisiä materiaaleja: teräs (ruostumaton teräs), titaani, alumiini ja kupari, 2 – CO₂-laser – noin 10,6 μm; tyypillisiä materiaaleja: puu, kirkas akryyli, nahka ja kangas.

Kuitulaserien päätyypit

Yksittäinen kuitulaserlähde voidaan luokitella useiden toisistaan riippumattomien akselien mukaan kerralla, ja nämä akselit sekoitetaan usein keskenään alan kirjallisuudessa. Lisäaine, ajallinen toimintatila, pulssinmuodostusarkkitehtuuri ja säteen tila kuvaavat kukin samaa lähdettä koskevaa eri ominaisuutta, eivätkä ne ole keskenään kilpailevia versioita yhdestä luokituksesta.

Lisäaineen ja aallonpituuden mukaan

Kuituytimeen lisätty dopantti määrää aallonpituusalueen, jolla lähde voi tuottaa valoa. Ytterbium on yleisin valinta teollisessa metallinjalostuksessa lähellä 1 µm:n aallonpituutta. Erbium ja tulium palvelevat muita aallonpituusalueita, joita käytetään tietoliikenteessä, lääketieteessä ja erikoistuneissa anturijärjestelmissä. Harvinaisempia kokoonpanoja – kuten ylöskonversio- tai Raman-siirto-malleja – käytetään pääasiassa tutkimuksessa ja erikoistuneissa laboratorio-olosuhteissa eikä niinkään yleisessä teollisessa prosessoinnissa.

Jatkuva aalto vs. pulssi

Jatkuva-aaltoinen (CW) kuitulaser tuottaa tasaista tehoa ja suurta keskimääräistä tehoa, mikä sopii suurikapasiteettiseen leikkaukseen, hitsaukseen ja joihinkin puhdistusprosesseihin. Pulssikuitulaser tuottaa energiaa erillisissä pulsseissa, jolloin saavutetaan suuri huipputeho ja paremmin hallittu lämmönsyöttö – mikä on tyypillistä merkinnälle, kaiverrukselle, teksturoinnille ja pulssipuhdistukselle. Oikea valinta riippuu prosessista ja sen parametreista eikä yksinkertaisesta säännöstä, jonka mukaan CW tarkoittaa nopeutta ja pulssi tarkoittaa laatua.

Q-kytkentä vs. MOPA

Q-kytkentä kuvaa menetelmää, jossa lyhyiden, suuritehoisten pulssien muodostamista moduloimalla nopeasti resonaattorin häviöitä. MOPA (master oscillator power amplifier) kuvaa arkkitehtuuria, joka koostuu siemenlähteestä sekä yhdestä tai useammasta vahvistusvaiheesta, mikä mahdollistaa pulssiparametrien itsenäisen säätämisen kyseisen lähteen rajoissa. Nämä kaksi termiä kuvaavat eri asioita – pulssinmuodostusmenetelmää ja järjestelmäarkkitehtuuria – joten niitä ei tulisi käsitellä pelkkinä vaihtoehtoina CW/pulssi-erottelulle.

Yksimoodi vs. monimoodi

Yksimoodi ja monimoodi kuvaavat lähtösäteen avaruudellista rakennetta. Yksimoodinen-tilan lähtösäde tarjoaa yleensä paremman säteen laadun, tarkemman tarkennettavuuden ja pienemmän saavutettavan pistekoon, mikä hyödyttää hienoa tai tarkkuutta vaativaa työtä. Monitilamallit voidaan skaalata suuremmille tehotasoille, mikä sopii raskaampiin käsittelytehtäviin. Kumpikaan tila ei ole yleisesti parempi; oikea valinta riippuu sovelluksen edellyttämästä tarkkuuden ja tehon välisestä tasapainosta.

Taulukko 1: Kuitulaserin luokitteluakselit

Tämä taulukko esittää luokitusryhmiä, ei rivejen välistä yksi-yhteen-vastaavuutta – todellisessa lähteessä yhdistyvät valinnat kummaltakin akselilta, ja yhdistelmät tulee vahvistaa valmistajan teknisten tietojen perusteella.

Miten kuitulasertekniikkaa käytetään teollisuuskoneissa?

Edellä kuvattu sama säteenmuodostusperiaate on integroitu useisiin eri teollisuuslaiteluokkiin, joista kukin ohjaa, muotoilee ja kohdistaa säteen eri tavalla. Tämä osio on tarkoituksellisesti lyhyt – kunkin konetyypin yksityiskohtainen rakenne käsitellään omassa erillisessä oppaassaan.

Kuitulaserleikkauskoneet käyttävät tyypillisesti suuritehoista lähdettä yhdessä ohjattavan prosessipään kanssa, joka liikuttaa säteilyä tai työkappaletta ohjelmoidun reitin mukaisesti. Leikkauspään, apukaasun, CNC-liikkeestä, lävistämisestä, paksuudesta ja nopeudesta käsitellään kuitulaserleikkauskoneen toimintaperiaatteessa.

Laserhitsauskoneet käyttävät säteilyä luodakseen paikallisen sulan alueen, joka liittää kaksi materiaalikappaletta toisiinsa. Langan syöttölaitteen rakenne, hitsauspään kokoonpano, suojakaasu, sauman muodostuminen ja koneen rakenne käsitellään laserhitsauskoneen toimintaperiaatetta käsittelevässä oppaassa.

Laserpuhdistuskoneet poistavat epäpuhtauksia tai pinnoitteita hallitulla energialla rajoittaen samalla vaikutusta alla olevaan perusmateriaaliin. Skannerin rakenne, pulssien päällekkäisyys, puhdistuskuviot, ablaatiokynnykset ja poisto käsitellään artikkelissa ”Kuinka laserpuhdistuskone toimii”.

Lasermerkintäkoneet käyttävät fokusoitua säteilykeilaa ohuen pintakerroksen muokkaamiseen tai poistamiseen, jolloin syntyy pysyviä koodeja, sarjanumeroita, logoja tai jäljitettävyysmerkintöjä. Galvo-skannerin rakenne, F-theta-linssikokoonpano, merkintäkentän koko ja tarkennusjärjestelmä käsitellään lasermerkintäkoneen toimintaperiaatteessa.

Valmistusteollisuuden lisäksi kuitu käytetään myös tietoliikenteessä, anturitekniikassa, lääketieteessä ja tutkimuksessa, sillä sama dopatun kuidun periaate on monien teollisen materiaalinkäsittelyn ulkopuolisten valonlähteiden ja vahvistimien taustalla. Tämä tarkoittaa, että termi ”kuitulaser” on laajempi kuin pelkästään tuotantolaitteet.

Taulukko 2: Kuitulaserin integrointi konetyypeittäin

Kuitulaserien edut ja rajoitukset

Jokaisella alla mainitulla edulla on oma syynsä, ja jokainen liittyy ehtoon, joka rajoittaa sitä – kuitulaserin vahvuudet ovat todellisia, mutta ne eivät ole ehdottomia.

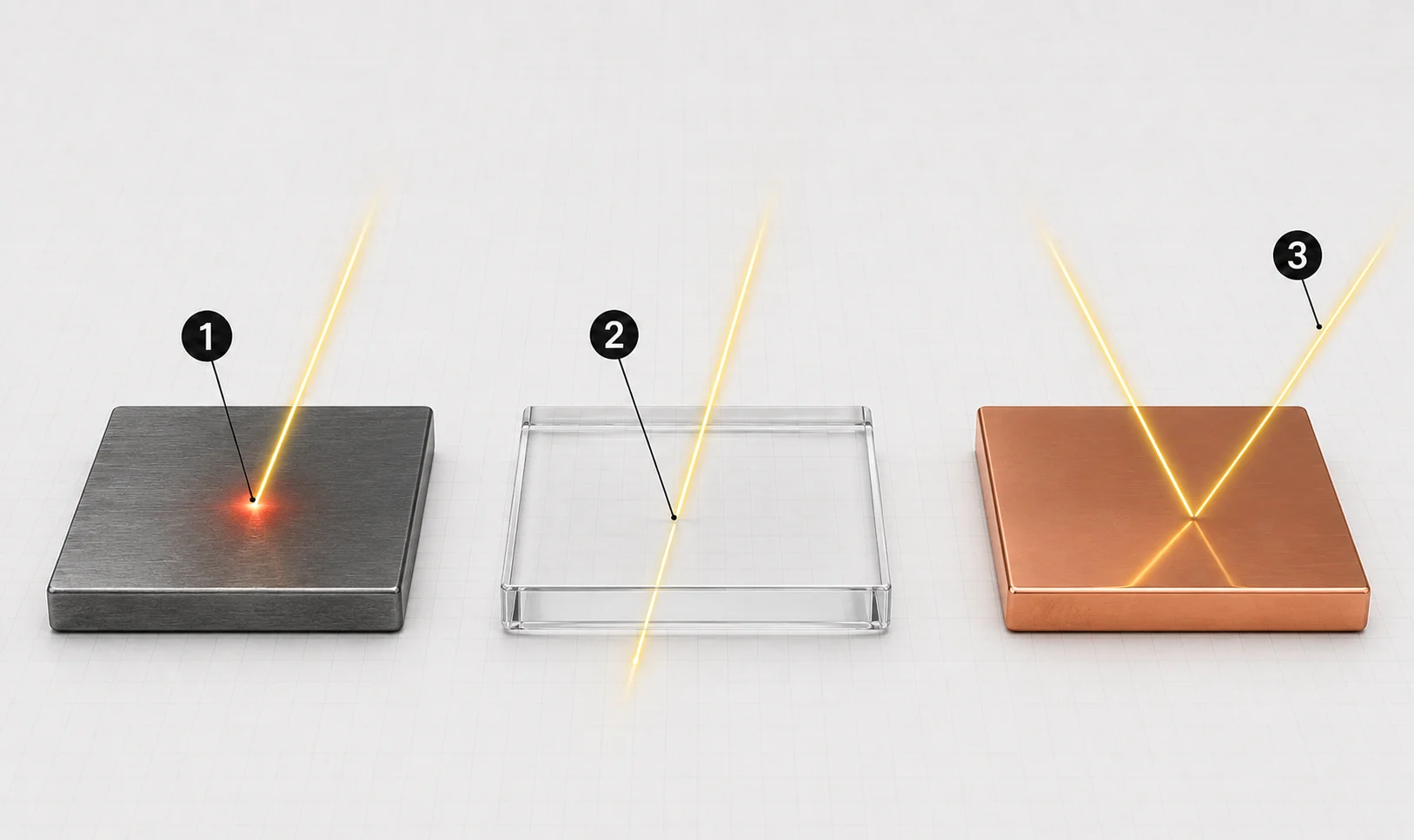

Kuvateksti: 1. Absorptio – teräs absorboi energiaa ja luo kuumenevan alueen; 2. Läpäisy – säteily kulkee läpinäkyvän lasin tai akryylin läpi lähes ilman vaikutusta; 3. Heijastuminen – kiillotettu kupari heijastaa merkittävän osan energiasta.

Näitä etuja vastaan punnittavia yleisiä rajoituksia:

• Materiaalien yhteensopivuus riippuu aallonpituudesta, eikä se ole yleispätevää.
• Heijastavia metalleja, kuten kuparia ja messinkiä, voidaan käsitellä sopivilla järjestelmillä, mutta ne aiheuttavat haasteita prosessinohjauksessa ja takaisinheijastuksessa.
• Läpinäkyvät ja orgaaniset materiaalit vaativat usein eri aallonpituutta – yleensä CO2:ta – monissa työpajatehtävissä.
• Epälineaariset optiset ilmiöt, lämpöongelmat ja säteen laadun kompromissit korostuvat tehon kasvaessa.
• Huoltotarpeeltaan vähäinen lähde ei tarkoita huoltovapaata konetta; optiikka, jäähdytys- ja poistoilmanvaihtojärjestelmät vaativat edelleen huoltoa.
• Suuritehoiset järjestelmät vaativat suojakoteloita, turvalukituksia, poistoilmanvaihtoa ja koulutettuja käyttäjiä.

Kuitulaser vs. CO₂-laser

Taulukko 3: Kuitulaser vs. CO2-laser yhdellä silmäyksellä

Laajempi vertailu eri laserlähdetyyppien välillä löytyy Virmerin opas laserlaitteissa käytettävistä tärkeimmistä laserlähdetyypeistä sekä erityinen selostus CO₂-laserin toimintaperiaatteesta.

Kuinka kauan kuitulaser kestää?

Kuitulaserlähteet tunnetaan pitkästä käyttöiästään, mutta laajalti toistettu 100 000 tunnin luku vaatii kontekstia ollakseen tarkka. Markkinointimateriaaleissa sekoitetaan useita erillisiä mittaustuloksia, ja niiden erottaminen toisistaan antaa selkeämmän kuvan.

MTBF ei ole sama asia kuin käyttöikä. MTBF (keskimääräinen vikaantumisväli) on komponenttitason testeistä laskettu tilastollinen luotettavuusarvio, ei tietyn laitteen taattu käyttöikä. Diodin käyttöiän arvio, valmistajan takuuaika, tehon asteittainen heikkeneminen ja koko laitteen käyttöikä ovat neljä erillistä lukua, eikä yhden ”100 000 tuntia” -väitteen tulisi olettaa kattavan niitä kaikkia.

Jos lähteelle ilmoitetaan tietty käyttöiän vaihteluväli, sen tulisi liittyä nimettyyn valmistajaan tai tuoteperheeseen ja sen tulisi perustua kyseisen valmistajan tuotetietoihin tai luotettavuuslausuntoon sen sijaan, että sitä pidettäisiin alanyhtenäisenä vakiona.

Todellinen käyttöikä riippuu useista käyttötekijöistä:

• Käyttökuorma ja käyttöjakso
• Jäähdytysjärjestelmän suorituskyky ja ympäristön lämpötila
• Optiikan ympäristön puhtauden hallinta
• Takaisinheijastumisen suojaus
• Optiikan ja jäähdytysjärjestelmien jatkuva huolto

Kuitulaserin turvallisuus

Teolliset ytterbium-kuitulaserit toimivat lähi-infrapuna-alueella, joka on ihmisen silmälle näkymätön, mutta voi silti aiheuttaa vakavia silmä- ja ihovaurioita. Näkyvän valon puuttuminen ei tarkoita, ettei vaarallista säteilyä olisi, ja metallipinnoista heijastuvat säteet voivat olla vaarallisia jopa silloin, kun suora säteilyreitti on estetty.

Noudata kyseiselle laitteelle määriteltyjä laserluokan, suojakotelon ja lukitusjärjestelmän vaatimuksia, valvottujen alueiden sääntöjä sekä henkilökohtaisten suojavarusteiden vaatimuksia ja sovellettavia paikallisia määräyksiä. Laserivaaraluokitus noudattaa useimmissa lainkäyttöalueissa standardia IEC 60825-1 tai vastaavaa ANSI Z136 -standardisarjaa.

• Valitse suojalasit lähteen aallonpituuden ja vaaditun optisen tiheyden perusteella – älä käytä yleisiä ”laserlaseja”.
• Tunnista materiaali ja mahdolliset pinnoitteet ennen käsittelyä ja varmista, että käytössä on asianmukainen höyryjen ja hiukkasten poisto.
• Älä pidä PVC:n tai muiden kloorattujen materiaalien laserkäsittelyä rutiinitoimenpiteenä. Jos tällaista tehtävää ylipäätään harkitaan, se edellyttää materiaalin tunnistamista, dokumentoitua riskinarviointia sekä laite- ja poistojärjestelmän valmistajien vahvistusta – pelkkä savukaasunpoistolaite ei tee prosessista turvallista.

Johtopäätös

Kuitulaser tuottaa ja vahvistaa valoa harvinaisten maametallien kanssa seostetun optisen kuidun sisällä käyttämällä pumppudiodia, dopattua ydintä ja optista resonaattoria, jotka yhdessä muodostavat hallitun säteen. Lähteen rakenne määrää aallonpituuden ja säteen ominaisuudet, kun taas toimintatila – jatkuva (CW) tai pulssitila – sekä laitteen optiikka mukauttavat säteen leikkaamiseen, merkintään, hitsaukseen tai puhdistukseen. Lähteen ja laitteen välisen eron ymmärtäminen on perusta minkä tahansa kuitulaserjärjestelmän arvioinnille.

Usein kysyttyjä kysymyksiä kuitulasertekniikasta

Miksi sitä kutsutaan kuitulaseriksi?

Sitä kutsutaan kuitulaseriksi, koska optinen kuitu itsessään on aktiivinen väliaine, joka tuottaa ja vahvistaa valoa, eikä se ole pelkkä kaapeli, joka kuljettaa valmiita säteitä. Kuidun ydin on seostettu harvinaisten maametallien ioneilla, jotka absorboivat pumppausvaloa ja tuottavat vahvistettua valoa stimuloidun emissioin kautta.

Onko kuitulaser sama asia kuin laserleikkuri?

Ei. Kuitulaser on valonlähde, kun taas laserleikkuri on kokonainen kone, joka käyttää valonlähdettä – usein kuitulaseria – yhdessä liikejärjestelmien, leikkuupään, apukaasun ja ohjausjärjestelmien kanssa materiaalin käsittelyyn. Lähde on yksi komponentti valmiissa koneessa.

Mitä aallonpituutta kuitulaser käyttää?

Kaikille kuitulasereille ei ole yhtä ainoaa aallonpituutta; se riippuu käytetystä lisäaineesta. Ytterbiumilla seostetut järjestelmät, jotka ovat yleisin valinta teollisessa metallinjalostuksessa, tuottavat tyypillisesti valoa noin 1030–1100 nm:n alueella, usein mainitaan noin 1064 tai 1070–1080 nm lähteen rakenteesta riippuen.

Voiko kuitulaser leikata ei-metallisia materiaaleja?

Se riippuu aallonpituudesta ja siitä, kuinka hyvin materiaali absorboi valoa. Tavalliset ytterbiumjärjestelmät on optimoitu ensisijaisesti metalleille ja joillekin muoveille, kun taas puu, kirkas akryyli ja lasi käsitellään yleensä muilla lasertyypeillä, kuten CO₂-järjestelmillä, eikä tavallisilla kuitulähteillä.

Voiko kuitulaser leikata heijastavia metalleja, kuten kuparia tai messinkiä?

Nykyaikaiset, asianmukaisesti konfiguroidut järjestelmät pystyvät käsittelemään heijastavia metalleja, kuten kuparia ja messinkiä, mutta tämä edellyttää lähteen ja prosessin yhteensopivuutta sekä takaisinheijastussuojaa. Lopputulos riippuu tehosta, materiaalin paksuudesta, seoksen koostumuksesta ja prosessiasetuksista.

Mitä eroa on pulssi- ja jatkuva-aaltoisella kuitulaserilla?

Jatkuva-aaltoinen (CW) kuitulaser tuottaa tasaista tehoa, mikä sopii suurikapasiteettiseen leikkaamiseen ja hitsaamiseen. Pulssikuitulaser toimittaa energiaa erillisissä pulssissa, joilla on suuri huipputeho ja paremmin hallittu lämmöntuotto, mikä sopii merkintä-, kaiverrus- ja tarkkuuspuhdistustehtäviin.

Tarvitseeko kuitulaser huoltoa?

Itse suljettu kuitulähde vaatii usein vain vähän rutiinisuuntausta. Koneen tarkennusoptiikka, jäähdytysjärjestelmä, poistojärjestelmä ja mekaaniset komponentit vaativat kuitenkin säännöllistä huoltoa, jotta koko järjestelmä toimii luotettavasti.

Kuinka kauan kuitulaserlähde kestää?

Ei ole olemassa yhtä ainoaa taattua lukua, joka koskisi jokaista lähdettä. Valmistajat julkaisevat MTBF-arvioita komponenttien luotettavuustestien perusteella, mutta kyseessä on tilastollinen mitta, ei kiinteä käyttöiän takuu – todellinen käyttöikä riippuu kyseisestä lähteestä, käyttöolosuhteista ja huoltokäytännöistä.
