Hvad er en fiberlaser, og hvordan fungerer den?

En fiberlaser er en faststoflaser, hvor en optisk fiber, der er doteret med sjældne jordarters ioner, fungerer som forstærkningsmedium. Pumpedioder sender lys ind i fiberen, den doterede kerne forstærker det gennem stimuleret emission, og en optisk resonator danner en kontrolleret stråle, der ledes ud og fokuseres til skæring, mærkning, svejsning, rengøring og andre anvendelser.

Denne artikel forklarer, hvad der sker inde i en fiberlaserkilde, gennemgår strålegenereringsprocessen trin for trin, dækker de vigtigste klassificeringstyper og viser, hvordan bølgelængden forbinder kildedesignet med materialebearbejdning i praksis. Den dækker også, hvor teknologien passer ind i industrielle maskiner, hvor længe en kilde typisk holder, og hvilke sikkerhedsforanstaltninger der gælder. For den underliggende fysik bag stimuleret emission, se Virmers guide til, hvordan lasere fungerer.

Hvad er en fiberlaser?

En fiberlaser er en type faststoflaser, der bruger et stykke optisk fiber – ikke en gas, en krystalstang eller en halvlederchip – som det medium, der genererer og forstærker lyset. Ordet »fiber« henviser til selve den aktive fiber, ikke til et kabel, der blot transporterer en stråle, der er produceret et andet sted.

Der er tre punkter, der er værd at præcisere, inden vi går videre:

• Fiberen er det aktive medium, ikke et transportkabel. Fiberens kerne er doteret med sjældne jordarters ioner – typisk ytterbium i industrielle systemer – og lyset genereres og forstærkes inde i den doterede kerne.
• En fiberlaserkilde er ikke det samme som en fiberlasermaskine. Kilden producerer og former strålen. En færdig maskine har desuden brug for et bevægelses- eller scanningssystem, et proceshoved, fokuseringsoptik, styring, køling, et kabinet samt udsugning af røg eller partikler.
• Ytterbium dominerer den industrielle metalbearbejdning, men det er ikke den eneste mulighed. Andre doteringsstoffer, såsom erbium og thulium, producerer forskellige bølgelængder til telekommunikations-, medicinske og sensoranvendelser.

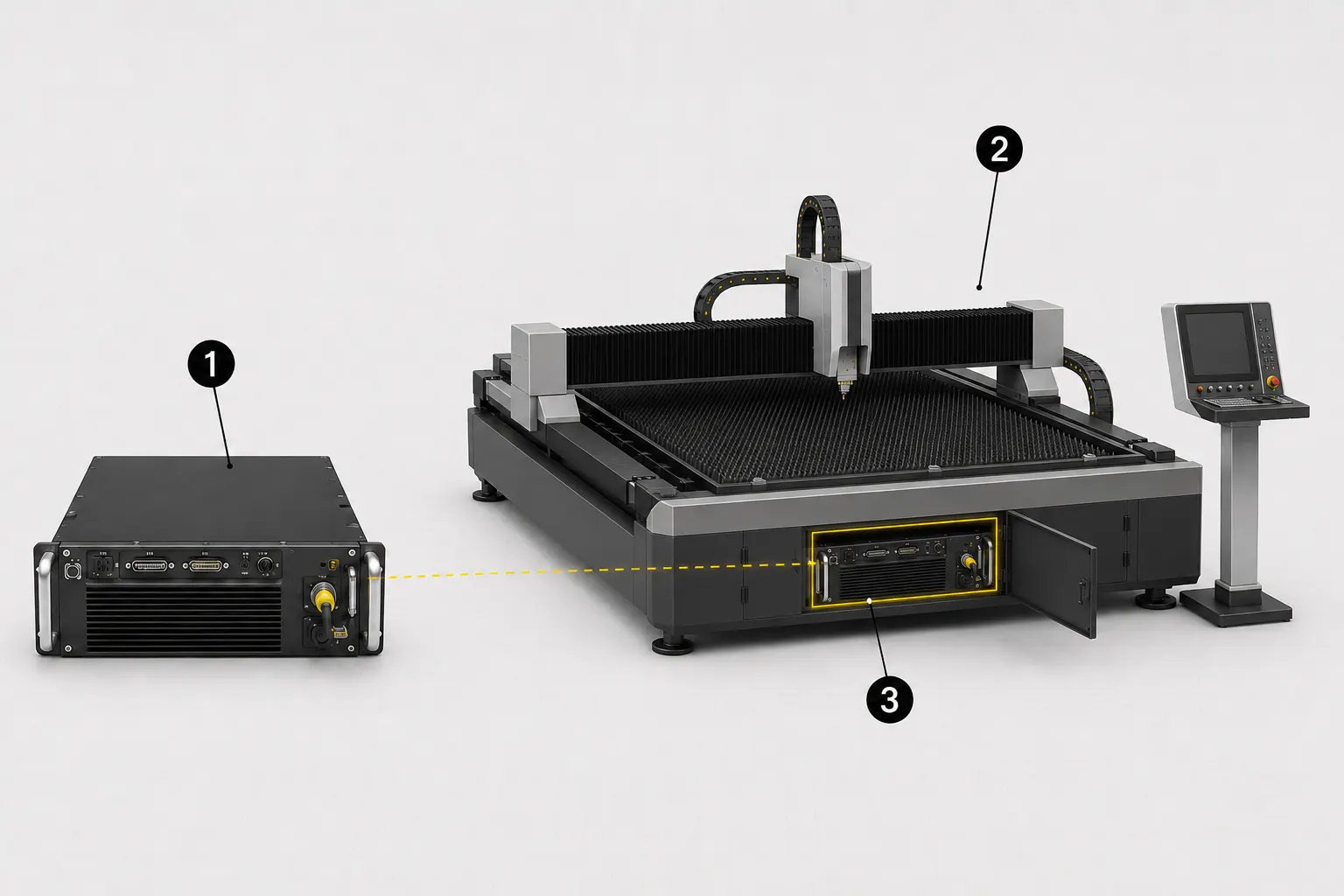

Billedtekst: 1 - Fritstående fiberlaserkilde, 2 - Komplet fiberlaserskæremaskine, 3 - Fiberlaserkilde installeret inde i maskinen

Hvad findes der inde i en fiberlaser?

En fiberlaserkilde består af et lille sæt komponenter, der hver især udfører en opgave i forløbet fra elektrisk strøm til en brugbar stråle. Når man forstår denne oversigt over komponenterne, bliver det lettere at følge den trinvise proces i det næste afsnit, da hvert trin svarer til en eller flere af disse dele.

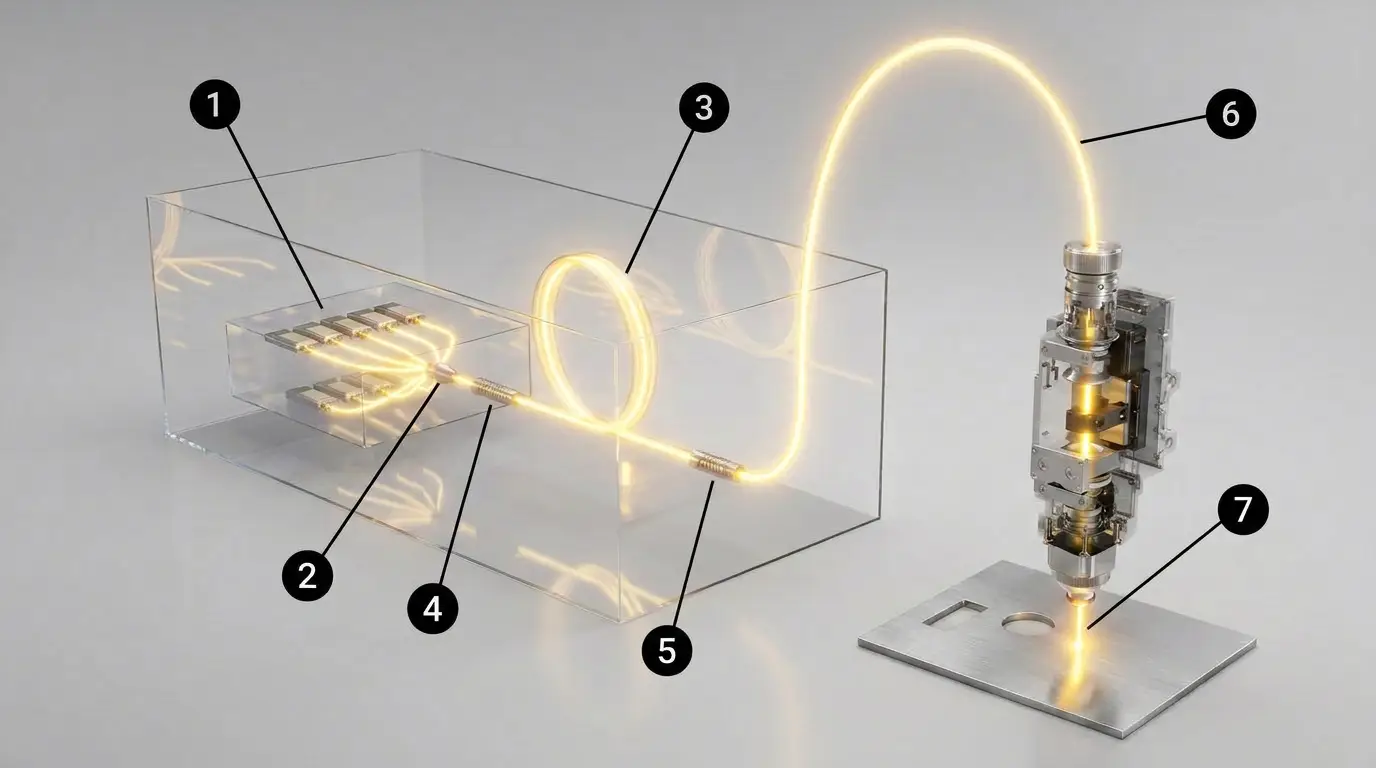

Billedtekst:1 – Pumpedioder, 2 – Pumpekombinator, 3 – Doteret aktiv fiber, 4 - Fiber-Bragg-gitter med høj reflektivitet, 5 - Delvist reflekterende udgangs-Bragg-gitter, 6 - Udsendelsesfiber, 7 - Fokuseringsoptik og emne

Pumpedioder

Pumpedioder omdanner elektrisk strøm til lys, typisk i området 900–980 nm for ytterbiumsystemer. Dette lys – kaldet pumpelys – er ikke den færdige laserstråle. Det er den tilførte energi, der senere vil blive absorberet og omdannet inde i den doterede fiber.

Doteret fiberkerne og -kappe

Den aktive fiber har en siliciumdioxidkerne, der er doteret med sjældne jordarters ioner, omgivet af et eller flere kappelag med et lavere brydningsindeks. Denne struktur holder lyset indesluttet i kernen gennem total intern refleksion. I industrielle konstruktioner med høj effekt anvendes der typisk en dobbeltmantelstruktur: pumpelyset bevæger sig gennem et indre mantellag og krydser gentagne gange den doterede kerne, mens selve kernen bærer den forstærkede signalstråle.

Optisk resonator og fiber-Bragg-gitter

Resonatoren giver optisk feedback, så lyset opbygges til en kohærent stråle i stedet for blot at passere igennem én gang. I mange fiberlasere kommer denne feedback fra fiber-Bragg-gitter – sektioner af fiber med en periodisk struktur, der reflekterer et specifikt bølgelængdeband. Et gitter fungerer som en højreflektor, og et andet fungerer som en delvis, eller udgangsreflektor, der lader en del af det forstærkede lys trænge ud som den anvendelige stråle. Resonatorarkitekturen varierer mellem producenter og kildedesign, så ikke alle fiberlasere er bygget på nøjagtig samme måde.

Udgang og stråleoverførselsgrænseflade

Ved kildens udgang passerer den dannede stråle ind i overførsels- og maskinoptikken. Fra dette punkt afhænger kollimering, styring og fokusering af den specifikke maskine – et skærehoved, en galvo-scanner til mærkning, et svejsehoved eller et rengøringshoved, som hver især leder og former strålen på forskellig vis. Disse detaljer på udstyrsniveau behandles i Virmers dedikerede vejledninger om skære-, svejse-, mærke- og rengøringsmaskiner frem for her.

Hvordan fungerer en fiberlaser? Trin for trin

De seks trin nedenfor skitserer en sammenhængende vej fra den elektriske indgang til en fokuseret stråle på emnet. Hvert trin bygger på det foregående, så rækkefølgen er vigtig: Hvis man springer fra pumpelyset direkte til »forstærkning« uden absorptionsfasen, udelades forklaringen på, hvorfor fiberen overhovedet har brug forjord-dotering i første omgang. Processen foregår næsten øjeblikkeligt, så snart kilden er tændt og stabiliseret.

Trin 1: Pumpedioder genererer lys

Elektrisk strøm driver halvleder-pumpedioder, som omdanner strømmen til lys med en bølgelængde, som den doterede fiber kan absorbere. Dette pumpelys kobles ind i fiberen, men udgør endnu ikke den aktive laserstråle.

Trin 2: Fiberen leder pumpelyset

Den kerne- og kappegeometri holder pumpelyset indesluttet og bevæger det langs fiberen. I højtydende dobbeltkappe-design bevæger pumpelyset sig gennem den indre kappe og krydser gentagne gange den doterede kerne, mens det udbreder sig, hvilket øger chancen for absorption.

Billedtekst: 1 – Doteret kerne, 2 – Indre kappe, 3 – Ydre kappe, 4 – Pumplete reflekteret inden for den indre kappe, 5 – Lasersignal ledt gennem den centrale kerne

Trin 3: Sjældne jordarters ioner absorberer energi

Når pumpelyset passerer gennem den doterede kerne, absorberer sjældne jordarters ioner denne energi og overgår til en højere energitilstand, en anspændt tilstand. Når tilstrækkeligt mange ioner er anspændt, opnår fiberen populationsinversion – den tilstand, der er nødvendig for, at lysforstærkningen kan begynde.

Trin 4: Stimuleret emission forstærker lyset

En eksisterende foton, der bevæger sig gennem den exciterede kerne, kan få en exciteret ion til at frigive en matchende foton – med samme bølgelængde, fase og retning. Denne proces, kaldet stimuleret emission, gentager sig langs hele fiberlængden, hvilket forstærker lyset, mens det bevæger sig fremad.

Trin 5: Resonatoren udvælger og opbygger laserudgangen

Fiber-Bragg-gitter reflekterer målbølgelængden tilbage ind i den aktive fiber, så lyset passerer gennem forstærkningsmediet gentagne gange og fortsætter med at øge sin intensitet. En del af dette forstærkede lys forlader fiberen gennem udgangsreflektoren som den anvendelige laserstråle. Gitterbaserede-baserede resonatorer er almindelige, men de er ikke den eneste resonatortype, der anvendes i fiberlaserindustrien.

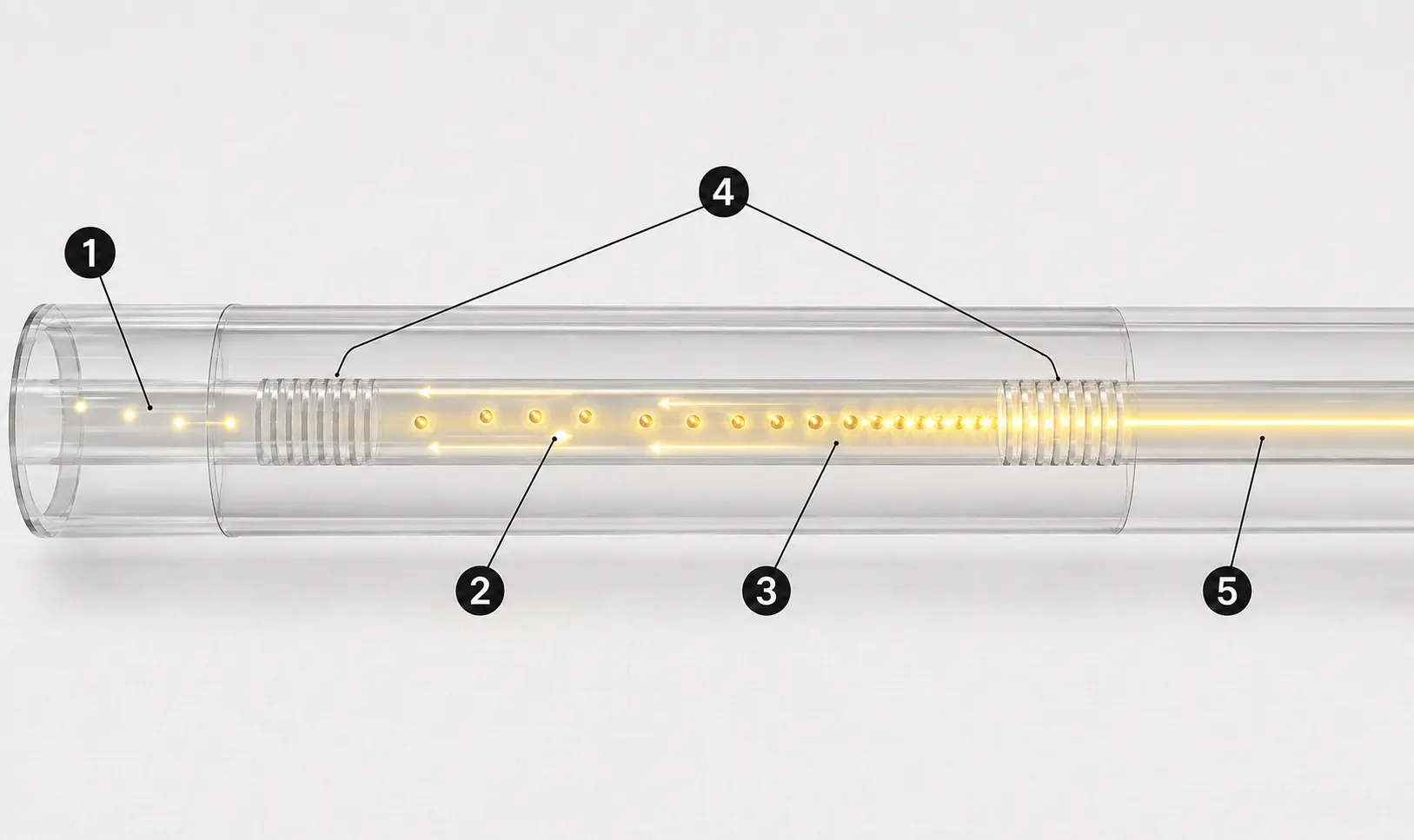

Billedtekst: 1 – Pumplys, der trænger ind i den aktive fiber, 2 – Aktiveret sjældenerdsion, 3 – Fotoner genereret gennem stimuleret emission. 4 – Fiber-Bragg-gitter, der danner laserkaviteten, 5 – Forstærket udgangsstråle

Trin 6: Strålen forlader kilden og går videre til maskinens optik

Den færdige stråle forlader kilden og træder ind i det optiske system på den maskine, den driver. Herfra varetages kollimering, styring eller scanning samt den endelige fokusering af maskinspecifik optik, som varierer alt efter, om der er tale om skæring, mærkning, svejsning og rengøring.

Når strålen forlader kilden, har fiberens egen geometri allerede udført det meste af det tunge arbejde. Den lange, tynde interaktionslængde inde i den doterede kerne muliggør betydelig forstærkning inden for et kompakt rum, og fiberens høje forhold mellem overfladeareali forhold til volumen i fiberen bidrager til en effektiv varmeafledning. Sektioner, der udelukkende består af fiber, mellem komponenterne reducerer også antallet af justeringspunkter i det frie rum, hvilket er en af hovedårsagerne til, at fiberlasere generelt er kompakte og mekanisk stabile sammenlignet med lasertyper, der er bygget op omkring optiske baner med åben stråle.

Hvorfor er fiberlaserens bølgelængde vigtig?

Bølgelængden er en af de vigtigste faktorer, der afgør, om et materiale absorberer, reflekterer eller transmitterer en laserstråle, hvilket direkte påvirker, om en given fiberlaser kan bearbejde det pågældende materiale effektivt. For industrielle ytterbiumkilder ligger udgangsbølgelængden typisk i et interval på ca. 1.030–1.100 nm, ofte angivet til omkring 1.064 nm eller 1.070–1.080 nm afhængigt af den specifikke kildes udformning; et snævrere interval bør bekræftes i den pågældende producents dokumentation frem for at blive betragtet som universelt gældende.

Absorptionen ved en given bølgelængde er ikke fast for en materialekategori – den afhænger af den specifikke legering, overfladebehandlingen, temperaturen samt eventuelle oxidlag eller belægninger, og den kan ændre sig i takt med, at bearbejdningen skrider frem, og overfladen opvarmes. Derfor holder påstande om, at en bølgelængde fungerer ensartet godt på »de fleste materialer« eller »alle metaller« ikke holder stik under reelle driftsforhold.

To overordnede mønstre er nyttige udgangspunkter, dog med det forbehold, at ingen af dem er en absolut regel:

• Gennemsigtige materialer såsom klart glas og akryl transmitterer generelt lys i stedet for at absorbere det i området omkring 1 µm, hvilket gør dem til dårlige kandidater for almindelige Yb-fiberbølgelængder uden særlige procesjusteringer.
• Træ og andre organiske materialer bearbejdes typisk med CO₂-lasere omkring 10,6 µm snarere end med nærinfrarøde fiberbølgelængder, selvom dette er en generel tendens snarere end en generel udelukkelse for alle specialiserede fibersystemer.

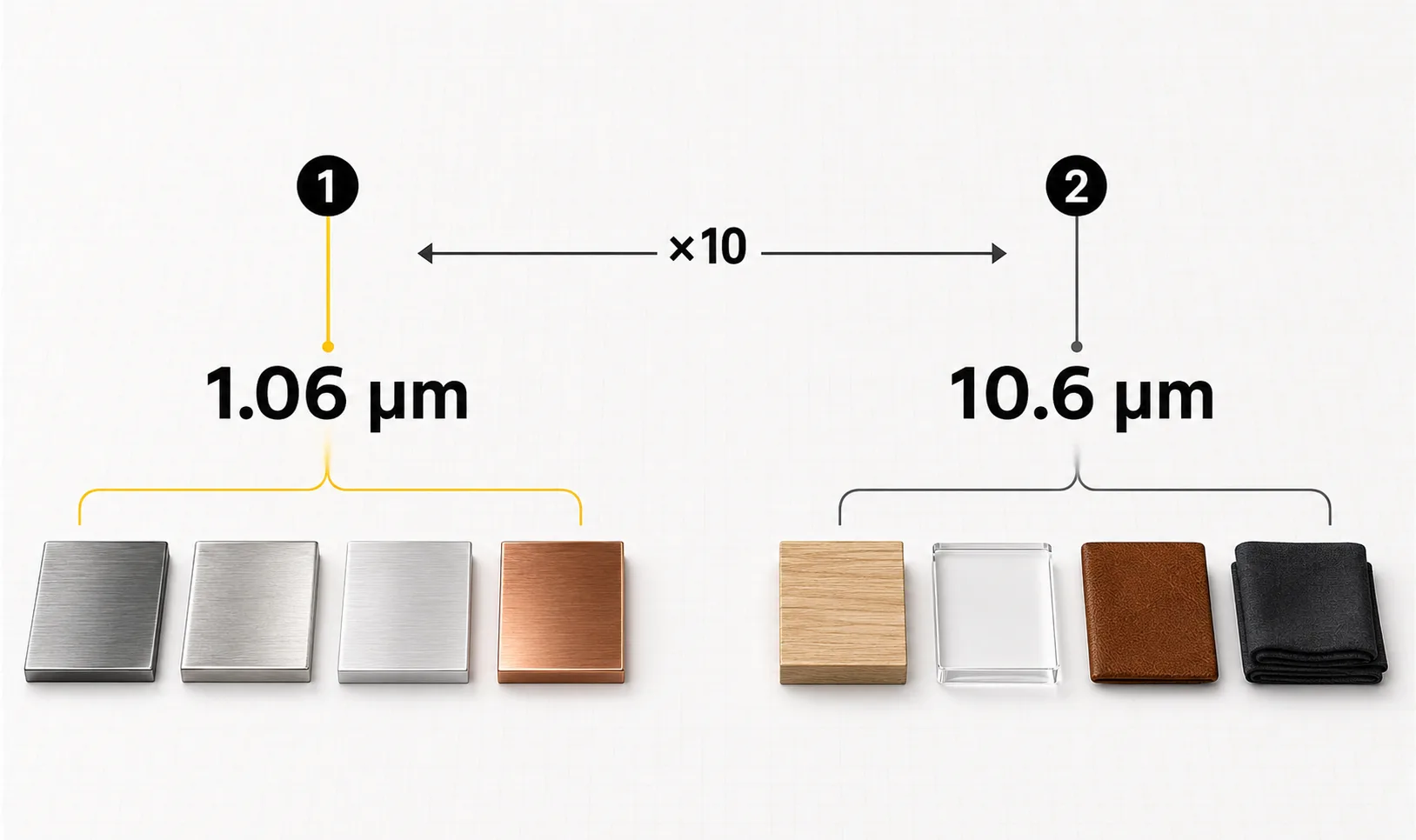

Billedtekst: 1 – Ytterbium-fiberlaser – ca. 1,06 µm; typiske materialer: stål (rustfrit stål), titan, aluminium og kobber, 2 – CO₂-laser – ca. 10,6 µm; repræsentative materialer: træ, klart akryl, læder og stof.

Hovedtyper af fiberlasere

En enkelt fiberlaserkilde kan klassificeres efter flere uafhængige akser på én gang, og disse akser forveksles ofte med hinanden i faglitteraturen. Doteringsstof, tidsmæssig driftsform, pulsgenereringsarkitektur og stråleform beskriver hver især en forskellig egenskab ved den samme kilde, ikke konkurrerende versioner af én klassifikation.

Efter doteringsstof og bølgelængde

Det doteringsstof, der tilsættes fiberkernen, bestemmer det bølgelængdeområde, som kilden kan producere. Ytterbium er det dominerende valg til industriel metalbearbejdning nær 1 µm. Erbium og thulium anvendes til andre bølgelængdeområder, der bruges inden for telekommunikation, medicin og specialiseret sensorteknologi. Mindre almindelige konfigurationer – såsom opkonverterings- eller Raman-forskudte designs – findes hovedsageligt inden for forskning og specialiserede laboratoriemiljøer snarere end i almindelig industriel forarbejdning.

Kontinuerlig bølge vs. pulseret

En fiberlaser med kontinuerlig bølge (CW) leverer en stabil udgangseffekt og høj gennemsnitskraft, hvilket egner sig til skæring med høj gennemstrømning, svejsning og visse rengøringsprocesser. En pulserende fiberlaser leverer energi i diskrete impulser, hvilket giver høj spidseffekt med et mere kontrolleret varmeindtag – typisk til mærkning, gravering, teksturering og pulsbaseret rengøring. Det rigtige valg afhænger af processen og dens parametre snarere end en simpel regel om, at CW betyder hastighed og pulsbetydning kvalitet.

Q-switched vs. MOPA

Q-switching beskriver en metode til dannelse af korte, højintensive impulser ved hurtigt at modulere resonatorens tab. MOPA (master oscillator power amplifier) beskriver en arkitektur opbygget af en seed-kilde plus et eller flere forstærkertrin, hvilket muliggør uafhængig justering af impulsparametre inden for den specifikke kildes grænser. Disse to udtryk beskriver forskellige ting – en metode til pulsdannelse og en systemarkitektur – og bør derfor ikke betragtes som simple alternativer til skelnen mellem CW og pulsed.

Single-Mode vs. Multimode

Single-mode og multimode beskriver udgangsstrålens rumlige struktur. Single-mode-udgang tilbyder generelt højere strålekvalitet, bedre fokuserbarhed og en mindre opnåelig spotstørrelse, hvilket er en fordel ved fint eller præcist arbejde. Multimode-design kan skaleres til højere effektniveauer, hvilket passer til tungere bearbejdningsopgaver. Ingen af de to modes er universelt bedre; det rigtige valg afhænger af balancen mellem præcision og effekt, som anvendelsen kræver.

Tabel 1: Klassificeringsakser for fiberlasere

Denne tabel viser klassifikationskategorier, ikke en én-til-én-sammenligning mellem rækkerne – en reel kilde kombinerer et valg fra hver akse, og kombinationerne bør bekræftes i forhold til producentens specifikationer.

Hvordan anvendes fiberlaserteknologi i industrielle maskiner?

Det samme princip for strålegenerering, som er beskrevet ovenfor, er integreret i flere forskellige klasser af industrielt udstyr, hvor hver enkelt leder, former og anvender strålen på forskellig vis. Dette afsnit er bevidst kortfattet – den detaljerede opbygning af hver maskintype behandles i en egen dedikeret vejledning.

Fiberlaserskæremaskiner bruger typisk en højtydende kilde kombineret med et styret proceshoved, der bevæger strålen eller emnet langs en programmeret bane. Detaljer om skærehovedet, hjælpegas, CNC-bevægelse, gennemboring, tykkelse og hastighed beskrives i afsnittet om, hvordan en fiberlaserskæremaskine fungerer.

Lasersvejsemaskiner bruger strålen til at skabe en lokal smeltet zone, der sammenføjer to stykker materiale. Trådføderens design, svejsehovedets konfiguration, beskyttelsesgas, sømdannelse og maskinens opbygning beskrives i afsnittet om, hvordan en lasersvejsemaskine fungerer.

Laserrengøringsmaskiner anvender kontrolleret energi til at fjerne forurening eller belægninger, samtidig med at påvirkningen på grundmaterialet nedenunder begrænses. Scannerdesign, pulsoverlapning, rengøringsmønstre, ablationstærskler og udsugning beskrives i afsnittet om, hvordan en laserrengøringsmaskine fungerer.

Lasermærkningsmaskiner bruger en fokuseret stråle til at ændre eller fjerne et tyndt overfladelag og dermed skabe permanente koder, serienumre, logoer eller sporbarhedsmærker. Galvo-scannerdesign, F-theta-linsekonfiguration, mærkningsfeltstørrelse og fokuseringssystem beskrives i afsnittet om, hvordan en lasermærkningsmaskine fungerer.

Udover fremstillingsindustrien anvendes fiberlasere lasere også inden for telekommunikation, sensorteknologi, medicin og forskning, da det samme princip med doteret fiber ligger til grund for mange lyskilder og forstærkere uden for industriel materialebearbejdning. Dette betyder, at udtrykket "fiberlaser" er bredere end blot udstyr til produktionsgulvet.

Tabel 2: Integration af fiberlasere efter maskintype

Fordele og begrænsninger ved fiberlasere

Hver af nedenstående fordele har en specifik årsag til, at den gælder, og hver er ledsaget af en betingelse, der begrænser den – en fiberlasers styrker er reelle, men de er ikke ubetingede.

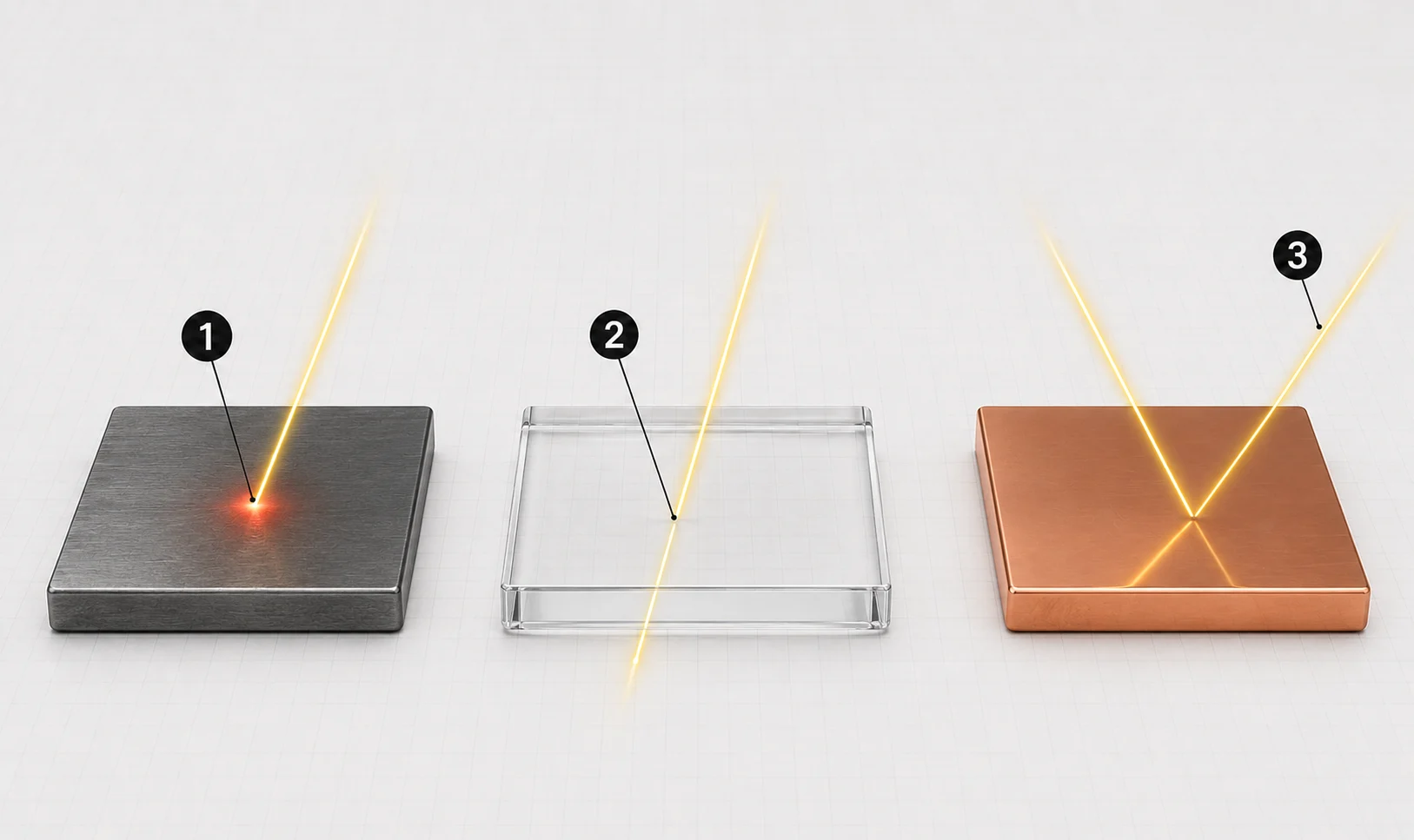

Billedtekst: 1. Absorption – stålet absorberer energi og skaber en opvarmet zone; 2. Transmission – strålingen passerer gennem gennemsigtigt glas eller akryl næsten uden effekt; 3. Refleksion – poleret kobber reflekterer en betydelig del af energien.

Almindelige begrænsninger, der skal afvejes mod disse fordele:

• Materialekompatibilitet afhænger af bølgelængden og er ikke universel.
• Reflekterende metaller såsom kobber og messing kan bearbejdes med passende systemer, men de medfører udfordringer med hensyn til proceskontrol og tilbagespejling.
• Gennemsigtige og organiske materialer kræver ofte en anden bølgelængde – typisk CO₂ – til mange opgaver i værkstedet.
• Ikke-lineære optiske effekter, termiske problemer og kompromiser vedrørende strålekvalitet bliver mere markante, jo højere effekten er.
• En vedligeholdelsesvenlig kilde betyder ikke, at maskinen er vedligeholdelsesfri; optik, køling og udsugningssystemer skal stadig vedligeholdes.
• Systemer med høj effekt kræver indkapslinger, sikkerhedslåse, udsugning og uddannede operatører.

Fiberlaser vs. CO₂-laser

Tabel 3: Fiberlaser vs. CO2-laser i kort oversigt

For en bredere sammenligning på tværs af laserkildetyper, se Virmers vejledning til de vigtigste typer laserkilder, der anvendes i lasermaskiner og den specifikke forklaring på, hvordan en CO2-laser fungerer.

Hvor længe holder en fiberlaser?

Fiberlaserkilder er kendt for deres lange levetid, men det ofte gentagne tal på 100.000 timer skal ses i sammenhæng for at være præcist. Flere forskellige målinger blandes sammen i markedsføringsmateriale, og ved at adskille dem får man et klarere billede.

MTBF er ikke det samme som levetid. MTBF (mean time between failures) er et statistisk skøn over pålideligheden, der beregnes ud fra test på komponentniveau, ikke en garanteret levetid for en bestemt enhed. Et skøn over diodens levetid, en producents garantiperiode, gradvis forringelse af udgangseffekten og den komplette maskins levetid er fire separate tal, og en enkelt angivelse på »100.000 timer« bør ikke antages at dække dem alle.

Hvis der angives et specifikt levetidsinterval for en lyskilde, bør det være knyttet til en navngiven producent eller produktfamilie og underbygget af den pågældende producents datablade eller pålidelighedserklæring, snarere end at blive behandlet som enkonstant.

Den faktiske levetid afhænger af flere driftsfaktorer:

• Driftsbelastning og driftscyklus
• Kølesystemets ydeevne og omgivelsestemperatur
• Kontrol af forurening omkring optikken
• Beskyttelse mod tilbagespejling
• Løbende vedligeholdelse af optik og kølesystemer

Sikkerhed ved fiberlasere

Industrielle ytterbium-fiberlasere opererer i det nærinfrarøde område, som er usynligt for det menneskelige øje, men som stadig kan forårsage alvorlige øjen- og hudskader. Fraværet af synligt lys betyder ikke, at der ikke er en farlig stråle, og refleksioner fra metaloverflader kan fortsat være farlige, selv når den direkte strålebane er blokeret.

Overhold kravene til laserklasse, indkapsling og sikkerhedslås, reglerne for kontrollerede områder samt specifikationerne for personligt beskyttelsesudstyr, der er defineret for den specifikke maskine, samt gældende lokale bestemmelser. Klassificering af laserfare følger i de fleste jurisdiktioner IEC 60825-1 eller den tilsvarende ANSI Z136-serie af standarder.

• Vælg beskyttelsesbriller baseret på kildens specifikke bølgelængde og den krævede optiske tæthed – ikke generiske »laserbriller«.
• Identificer materialet og eventuelle belægninger inden bearbejdning, og sørg for, at der er tilstrækkelig udsugning af røg og partikler.
• Betragt ikke laserbearbejdning af PVC eller andre klorholdige materialer som en rutinemæssig operation. Hvis en sådan opgave overhovedet overvejes, kræver den materialeidentifikation, en dokumenteret risikovurdering og validering fra udstyrs- og udsugningssystemproducenterne – en røgudsugning alene gør ikke processen sikker.

Konklusion

En fiberlaser genererer og forstærker lys inde i en optisk fiber, der er doteret med sjældne jordarter, ved hjælp af pumpedioder, den doterede kerne og en optisk resonator, der sammen skaber en kontrolleret stråle. Kildens udformning bestemmer bølgelængden og stråleegenskaberne, mens driftsformen – kontinuerlig (CW) eller pulseret – og den efterfølgende maskinoptik tilpasser strålen til skæring, mærkning, svejsning eller rengøring. At forstå denne forskel mellem kilde og maskine er grundlaget for at vurdere ethvert fiberlasersystem.

Ofte stillede spørgsmål om fiberlaserteknologi

Hvorfor kaldes den en fiberlaser?

Den kaldes en fiberlaser, fordi selve den optiske fiber er det aktive medium, der genererer og forstærker lyset, og ikke blot et kabel, der transporterer en færdig stråle. Fiberens kerne er doteret med sjældne jordarters ioner, som absorberer pumpelys og producerer forstærket lys gennem stimuleret emission.

Er en fiberlaser det samme som en laserskærer?

Nej. En fiberlaser er lyskilden, mens en laserskærer er en komplet maskine, der bruger en kilde – ofte en fiberlaser – sammen med bevægelsessystemer, et skærehoved, hjælpegas og styringer til at bearbejde materialet. Lyskilden er en af komponenterne i den færdige maskine.

Hvilken bølgelængde bruger en fiberlaser?

Der er ikke én bestemt bølgelængde for alle fiberlasere; det afhænger af den anvendte dotering. Ytterbium-doterede systemer, som er det mest almindelige valg til industriel metalbearbejdning, udsender typisk lys i et område på ca. 1030–1100 nm, ofte angivet til omkring 1064 eller 1070–1080 nm afhængigt af kildens design.

Kan en fiberlaser skære i ikke-metalliske materialer?

Det afhænger af bølgelængden og af, hvor godt materialet absorberer den. Almindelige ytterbium-systemer er primært optimeret til metaller og visse plasttyper, mens træ, klart akryl og glas normalt bearbejdes med andre lasertyper, såsom CO₂-systemer, frem for standardfiberkilder.

Kan en fiberlaser skære reflekterende metaller såsom kobber eller messing?

Moderne, korrekt konfigurerede systemer kan bearbejde reflekterende metaller som kobber og messing, men det kræver kompatibilitet mellem kilden og processen samt beskyttelse mod tilbagespejling. Resultatet afhænger af effekt, materialetykkelse, legeringssammensætning og procesindstillinger.

Hvad er forskellen mellem en pulserende og en kontinuerlig fiberlaser?

En fiberlaser med kontinuerlig bølge (CW) leverer en konstant effekt, hvilket egner sig til skæring og svejsning med høj gennemstrømning. En pulserende fiberlaser leverer energi i diskrete impulser med høj spidseffekt og en mere kontrolleret varmetilførsel, hvilket egner sig til mærkning, gravering og præcisionsrensning.

Kræver en fiberlaser vedligeholdelse?

Selve den forseglede fiberkilde kræver ofte kun lidt rutinemæssig justering. Maskinens fokuseringsoptik, kølesystem, udsugningssystem og mekaniske komponenter kræver dog stadig regelmæssig planlagt vedligeholdelse for at sikre, at hele systemet fungerer pålideligt.

Hvor længe holder en fiberlaserkilde?

Der findes ikke ét enkelt garanteret tal, der gælder for alle kilder. Producenter offentliggør MTBF-skøn baseret på pålidelighedstest af komponenter, men dette er et statistisk mål, ikke en fast garanti for levetiden – den faktiske levetid afhænger af den specifikke kilde, driftsforholdene og vedligeholdelsespraksis.
