İster profesyonel bir makineye ister tüketici sınıfı bir makineye ihtiyacınız olsun fark etmez - zor kazanılan parayı boşa harcamak her zaman tatsızdır. Özellikle bir işletmeyi yönetmeniz gerekiyorsa, çok sayıda acil sipariş ve 24 saat üretim yükü ve üretim evreninizin kalbi ve merkezi olan yakın zamanda satın aldığınız bir yönlendirici makine, vadesi dolduğundan dolayı üç gün boyunca aniden "bozulursa". beklenmedik bir arıza için.
Bu tür sorunlarla karşılaşmamak için kaliteli bir CNC router makine satın almak önemlidir. Bu yazımızda size basit terimlerle bir CNC router makinesinin nasıl seçileceğini anlatacağız.
Bu makaleyi sonuna kadar okuyun ve konuyu bir teknik uzman kadar derinlemesine tanıyın.
İÇERİK
- Bir CNC router seçerken en önemli şey nedir?
- TOP CNC freze makineleri
- Yüksek kaliteli bir CNC router makinesinin tasarım özellikleri
- Bir CNC router makinesinin yatağı
- Bir CNC router'ın kızağı neden önemlidir?
- Bir CNC router için iş mili nasıl seçilir?
- Kinematik ve dinamiğin öğeleri: motorlar, dişli kutuları ve kılavuzlar.
- CNC router makinesinin kullanılabilirliğini ne etkiler?
- Yazılım

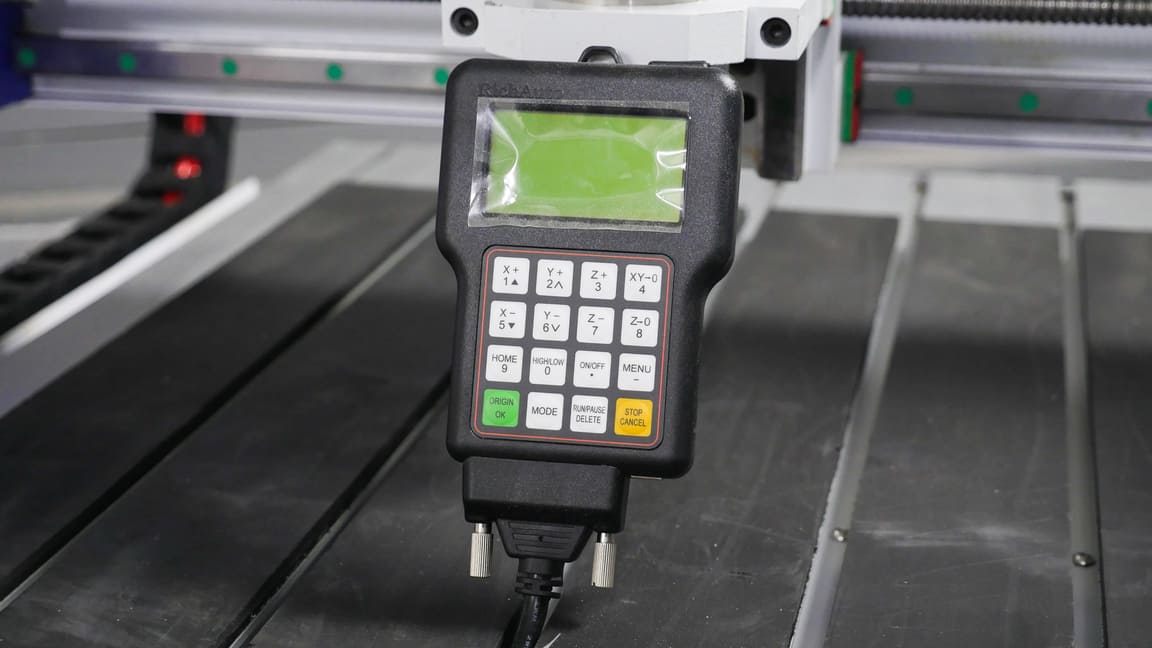

- Kontrol sistemi

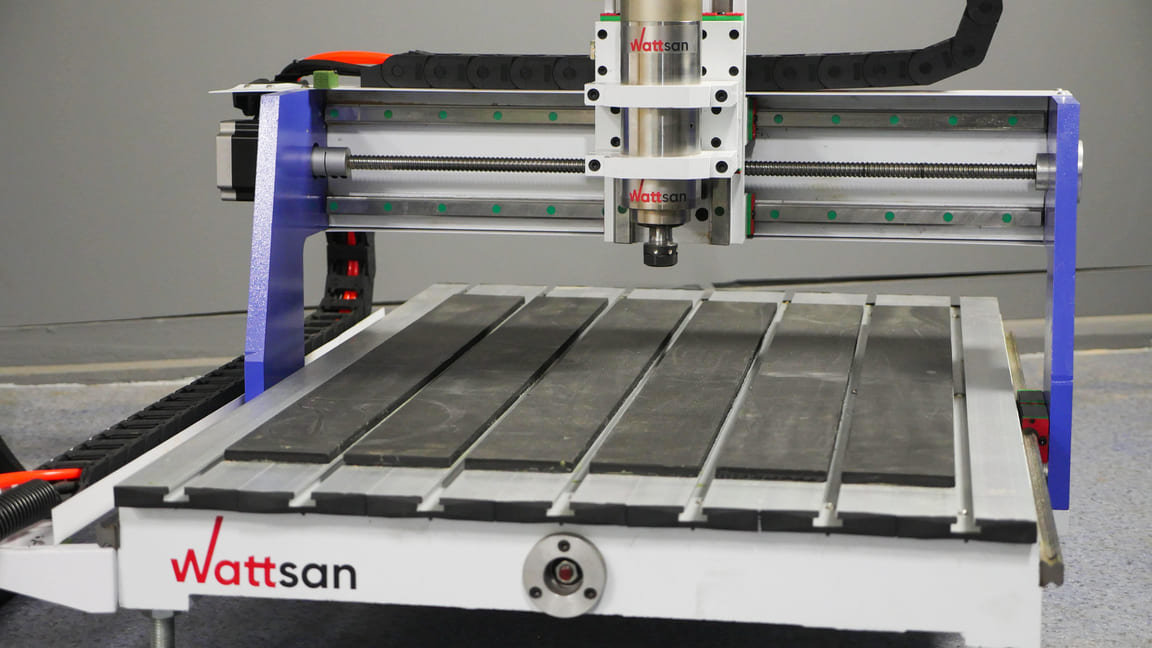

- CNC router makinesinin çalışma alanı
- Merkezi yağlama sistemi
- Takım sensörü
- Aspirasyon
- soğutma sıvısı
- Tedarikçi firma için gereklilikler
- Sonuçlar
Bir CNC router seçerken en önemli şey nedir?
Müşterilerimizden gelen geri bildirimlere göre, bir CNC makinesinin en önemli özellikleri arasında iş hızı, güvenilirlik ve yüksek kaliteli bir ürün ortaya çıkıyor.
İşin hızı, ekonomik faydaya eşittir. Makine birim zamanda ne kadar çok ürün üretmeyi başarırsa, o kadar hızlı amorti eder.
Güvenilirlik göstergesi de doğrudan kârla ilgilidir - yönlendirici ne kadar uzun süre dayanırsa ve çalışma sırasında ne kadar az kesinti olursa o kadar karlı olur. Her arıza, bir üretim kesintisi ve para kaybının yanı sıra, ürünün müşterilerinize teslimat sürelerini bozarsanız ticari itibar kaybıdır.
CNC router kalitesinden bahsedecek olursak, bunu konumlandırma doğruluğu ve tekrarlanabilirlik belirler. Bu kavramları açıklığa kavuşturalım.
Konumlandırmanın tekrarlanabilirliği ve doğruluğu ne kadar yüksek olursa, üretilen ürünün tekrarlanabilirliği ve doğruluğu da o kadar yüksek olur.
Konumlandırma doğruluğu
Yönlendiricinin çalışma alanındaki her noktanın kendi koordinatları vardır. Konumlandırma doğruluğu, makinenin ulaştığı gerçek koordinatın programda belirtilenle ne kadar eşleştiği anlamına gelir.
tekrarlanabilirlik
Makineyi çalışma alanının farklı noktalarından aynı koordinata yönlendirirsek, her seferinde biraz farklı bir sonuç alırız. Mekanik hatalar nedeniyle herhangi bir CNC makinesinde bu kaçınılmazdır. Ancak iyi bir CNC makinesinde düşük bir konumlandırma hatası olacaktır.
Wattsan CNC frezelerin işleme hassasiyeti 0,05–0,01 mm'dir.
Fabrikadaki mühendisler, CNC router makinelerini müşterilerimize göndermeden önce, makinenin tekrarlanabilirliğini, konumlandırma doğruluğunu ve makinenin diğer çalışma parametrelerini analiz eden yüksek hassasiyetli bir ekipman olan Renishaw Ballbar sistemini kullanarak kontrol eder ve yapılandırır.
Bir CNC router'ın güvenilirliğini, hızını ve kalitesini ne belirler?
Yukarıdaki niteliklerin tümü, aşağıdakileri içeren aksesuarlara ve makinenin ana bileşenlerine bağlıdır:
- bir yatak ve portal,
- bir iş mili ve parametreleri,
- kinematik ve dinamik unsurları: motorlar, dişli kutuları ve kılavuzlar.
Tüm bileşenler birbirine bağlıdır ve CNC makinesinin tasarım aşamasında birbirlerine göre doğru seçimleri, ömrünü büyük ölçüde etkiler, hizmet ömrü boyunca ortaya çıkan ürünlerin doğruluğunu ve kalitesini uygun kalite seviyesinde tutar.
Bileşenler yanlış seçilirse ve alınan yükün seviyesine karşılık gelmezse, zamanla yönlendirici düşük kaliteli ürünler üretmeye başlayabilir veya daha da kötüsü makine bileşenlerinden biri arızalanabilir.
Wattsan, CNC router makinelerini 20 yılı aşkın süredir tasarlarken, test ederken ve geliştirirken bu konuya özel bir önem vermektedir. Yönlendiricinin her bir öğesinin ne kadar önemli olduğunu, çerçevenin ve portalın sertliği ve kalitesinin doğruluğu nasıl etkilediğini ve kılavuz eksenlerin hizalamasına ve dikliğine dikkat etmenin ve beklenen izin verilen yükler için doğruluk sınıflarını doğru bir şekilde seçmenin neden gerekli olduğunu anlıyoruz. .
Şimdi, yönlendiricinin her bir ana biriminin işin güvenilirliğini, hızını ve kalitesini etkileyen niteliksel özelliklerinden bahsedelim. Ardından, işin rahatlığını önemli ölçüde etkileyen diğer faktörler hakkında konuşacağız:
- kontrol sistemi ve yazılımı,
- DSP Denetleyicisi,
- çalışma tezgahı ölçüleri ve özellikleri,
- merkezi yağlama sistemi,
- alet sensörü,
- aspirasyon,
- yağlayıcılar ve soğutma sıvıları,
- tedarikçi firma için destek, bakım ve diğer gereklilikler.
Satın almaya karar verdiğiniz yönlendirici üreticisinden bağımsız olarak bilmek faydalı olacaktır.
Öyleyse, tasarım özelliklerine geri dönelim. Yönlendiricinin temeli, gövdesi yatağıdır.
En İyi Yönlendirici Makineler
Wattsan 0609 mini
İşinizi başlatmak veya bir hobi için en iyi makine. Kesme tahtaları, kabartma paneller, tasarım öğeleri, küçük mobilyalar ve çocuk oyuncakları yapmak için uygundur.
Az yer kaplar, mil gücü 1,5 kW, çalışma alanının boyutu 600x900 mm, maliyeti yaklaşık 3 600 €, güncel fiyatı buradan kontrol edin
Wattsan A1 1325
Hafif profesyonel düzeyde makine. Çalışma alanının boyutu 1300 x 2500 mm'dir. Kapılar, cepheler, mobilya elemanları ve reklam yapıları gibi büyük ürünlerin üretilmesini mümkün kılar.
3,2 kW'lık mil, her tür ahşap malzemeyi ve çeşitli plastik türlerini güvenle frezelemenizi sağlar.
Bu makinenin maliyeti yaklaşık 7 320 €, güncel fiyatı buradan kontrol edin
Wattsan M1 2040
Büyük ölçekli işletmeler için geniş formatlı bir makine. Özellikle gece gündüz ağır yükler için bir dizi M1 makinesi geliştirdik.
Wattsan M1 2040, 10 mm kesit kalınlığına sahip tamamen kaynaklı güçlendirilmiş bir mahfazaya sahiptir, sertliği arttırılmış bir kızak aynı anda 12 adede kadar iğin kullanılmasına izin verir, makineye planet dişli kutuları takılıdır, kızak boşluğu 300 mm.
Çalışma alanı 2000 x 4000 mm'dir. ön kesim yapmadan hemen hemen her standart malzemeden tek bir tabaka kullanmanıza olanak tanır.
6 kW'lık işmili yalnızca her türlü plastiği, ahşap malzemeleri ve masif ahşap türlerini değil, aynı zamanda yumuşak metalleri de keser.
Makinenin fiyatı yaklaşık 14 380 €, güncel fiyatı buradan kontrol edin
Wattsan M3 1325
Kesintisiz üretim için otomatik takım değiştiren bir makine. Değiştirilebilir aletler için 8 kartuşa sahiptir.
Çalışma alanının boyutu 1300 x 2500 mm, iş mili gücü 7,5 kW, planet dişli kutulu servo motorlar, Syntec 6MA kontrol rafı.
Talep üzerine fiyat.
Yüksek kaliteli bir CNC router makinesinin tasarım özellikleri
Bir CNC router makinesinin doğru yatağı ne olmalıdır?
Makine çerçevesi mümkün olduğunca güçlü ve dengeli olmalıdır, çünkü freze çalışma sırasında malzemenin yüksek direncine dayanmalıdır ve bu, motorların ve iş milinin çalışmasıyla birlikte iş kalitesini olumsuz etkileyebilecek titreşimler üretir. ve makinenin hizmet ömrü.
Daha az titreşim, daha yüksek doğruluk ve tekrarlanabilirlik sağlar.
Doğruluğu korumak için, Wattsan CNC frezelerin her bir çerçevesi, metal gerilimi azaltmak için özel bir fırında tavlanır ve temperlenir. Bu teknoloji uygulanmadığında, mekanik yükler nedeniyle, çerçeve zamanla deforme olabilir ve makine, kılavuz eksenlerin ve tüm yapısının hizasını ve dikliğini kaybedecektir.
Dökme demir veya kaynaklı çerçeve - hangisi en iyisidir?
Temel olarak, piyasada iki tip çerçeve yapısı vardır: dökme demir ve kaynaklı metal. Bugüne kadar, dökme demirin geçmişte kaldığını söyleyebiliriz, çünkü kaynaklı yapılar kalite açısından hiçbir şekilde dökme demirden daha düşük değildir ve hatta bazı yönlerden onların yerini alır. Ayrıca, bir dökme demir yatak üretme teknolojisi, kalınlığa bağlı olarak bazen 3 yıla kadar belirli sıcaklıklarda oturmayı gerektirir.
Wattsan CNC frezelerin çerçevesi, ek sertleştiricilerle birlikte dikdörtgen çelik borulardan ve saclardan kaynaklanır. Yatak duvarlarının enine kesitinin kalınlığı, makine modeline bağlı olarak 6 ila 10 mm arasındadır. Bu tasarım titreşimleri ortadan kaldırır ve CNC makine geometrisinin 10 yıldan uzun süre korunmasını garanti eder.
Titreşim desteklerine dikkat edin, titreşimleri ek olarak sönümlemeye yardımcı oldukları için bir CNC router makinesine kurulmaları gerekir.

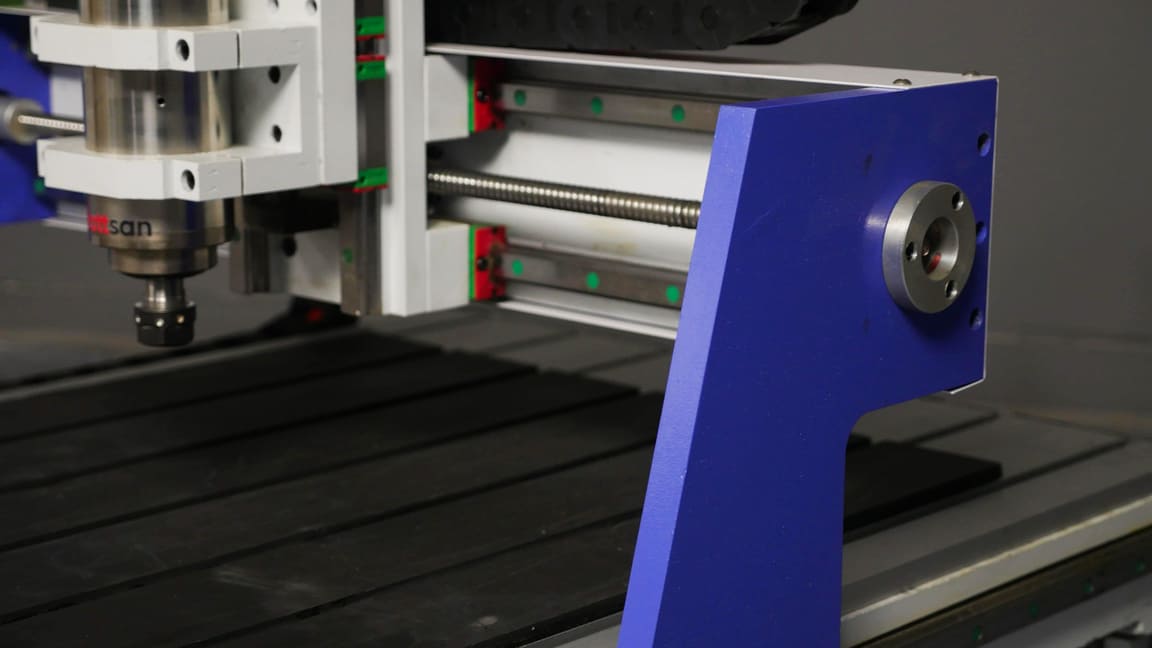

Bir CNC router makinesinin kızağı neden önemlidir?
Portal, tüm makine gövdesi boyunca Y ekseni boyunca hareket eder ve X ekseni boyunca hareket eden bir iş mili vardır. Bu nedenle, portalın kalitesi büyük ölçüde tüm makinenin kalitesine bağlıdır.
Bir CNC router tezgahının kızağı, iş milinin büyük ağırlığı ve en önemlisi çalışma sırasındaki ağır yanal yükler nedeniyle hiçbir durumda alüminyumdan yapılmamalıdır. Alüminyum portal onlara dayanmaz.
Wattsan mühendisleri, uzun yıllara dayanan deneyimleri sayesinde optimum bir portal tasarımı elde etmeyi başardılar. Yapı için gerekli olan maksimum sağlamlığı ve güvenilirliği etkilemeden tasarımı nasıl basitleştireceğimizi biliyoruz. Örneğin, portalın yan sütunlarını ve mil montaj plakasını güçlendirdik.
Güvenilir bir kızak, yalnızca doğruluk parametreleri açısından değil, aynı zamanda gerekirse daha sonra takılabilecek daha güçlü bir işmili seçeneğini de güvence altına alır.
Wattsan M1 serisi CNC router'lar, sürekli üretimi hızlandırmak için aynı anda birkaç mil ile donatılabilir. Bu tür portallar, portal başına maksimum 12 iğ sayısı için tasarlanmıştır.
Bir CNC router'ın doğru mili nasıl seçilir?
Yatak makinenin gövdesiyse, mil de onun kalbidir. Portal üzerinde bulunur ve işleme takımını sıkıştıran pens aynalı bir motordur.
İş milinin portal boyunca sol ve sağ hareketi X ekseni olarak kabul edilir ve portalın kendisinin makine gövdesi boyunca iş mili ile birlikte hareketi Y ekseni olarak kabul edilir. Ayrıca iş mili çalışma sırasında Z ekseni boyunca yukarı ve aşağı hareket eder.
Milin ana görevi, malzemeyi kendi ekseni etrafında dönerek katman katman kesen alete tork iletmektir.
Makinenin bir geçişte ne kadar malzeme ve hangi hızda kesebileceği doğrudan iş milinin parametrelerine ve ayrıca seçilen takıma bağlıdır.
Temel konseptler
- Güç – aslında bu, mil tarafından tüketilen ve Watt cinsinden ölçülen enerjidir.
- Dakikadaki devir sayısı , aletin "rpm" olarak gösterilen dönme hızıdır.
- Besleme , iş milinin X, Y ve Z eksenleri boyunca dakikada milimetre cinsinden ölçülen hızıdır.
- Derinlik , freze bıçağının Z ekseni boyunca malzemeye kaç milimetre daldığını gösterir.
- Tork , iş milinin takımı döndürmek için oluşturduğu kuvvettir.
Şimdi tüm parametrelere daha yakından bakalım.
Güç
Açıkçası, gücü motor gücünün bir göstergesi olarak kabul etmek tamamen doğru değildir, çünkü tüketilen enerji her zaman değildir ve tamamı kesme kuvvetine aktarılmaz. Bununla birlikte, daha güçlü bir iş mili, işleme parametrelerini ayarlarken daha iyi performans, daha hızlı çalışma ve daha geniş olanaklar sağlar.
Daha hızlı çalışmak ve daha fazla işleme kapasitesine sahip olmak istiyorsanız, daha güçlü bir iş mili alın.
Yüksek verimli işlemeye ihtiyacınız varsa, görevinize bağlı olarak gerekli iş mili gücü belirlenebilir:
- 1500 W'a kadar – sadece delme ve kazıma;
- 1500-3000 W – kontrplak, sunta ve sunta ve plastiklerin delinmesi, gravürlenmesi ve kesilmesi;
- 3000 W'tan itibaren – doğal masif ahşap ve sert ağaçlar;
- 4500 watt'tan fazla - yumuşak metal alaşımları ve yukarıdaki tüm malzemeler.
Endüstriyel uygulamalar için, gücü 1500 watt'tan az olan bir mil almak pratik değildir.
CNC router makinenizin gücünü kaybetmemek için hangi malzemelerle çalışacağınızı ve ne tür işlemelerle ilgilendiğinizi önceden belirleyin.
İş mili parametrelerini ayrıntılı olarak ele alalım.
Dakikadaki devir sayısı
Bu gösterge, ayarladığınız beslemeyi, yani yönlendiricinizin çalışma sırasında X ve Y eksenleri boyunca hangi hızda hareket edebileceğini belirler. Sonuçta, CNC yönlendirici ekseni etrafında ne kadar hızlı dönerse, hareket sırasında malzeme ile o kadar iyi başa çıkar.
Dönme hızı programlanır ve çalıştığınız malzemeye ve seçilen araca bağlıdır.
Malzeme neden önemlidir?
Bir örnekle açıklayalım. Ahşap malzemelerin işlenmesi için, aletin yüksek bir dönüş hızı gereklidir, çoğunlukla dakikada 24.000 devire kadar indeksli miller kullanılır. Yumuşak metaller için ise tam tersine 8000 ila 13000 rpm indeksli bir mil kullanılır.
Araç neden önemlidir?
Kesici alet, belirli görevler ve belirli malzemeler için yapılmıştır ve belirli yükler için tasarlanmıştır.
Kural olarak, herhangi bir iyi kesici takım üreticisinin, belirli başlangıç koşulları altında (malzeme, işleme türü, ilerleme, paylar, vb.) kesme ayarlarını hesaplamayı mümkün kılan özel bir programı vardır.
Herhangi bir iş deneyiminiz yoksa, parametreleri düzgün bir şekilde nasıl seçeceğinizi öğrenene kadar başlangıçta ucuz bir araç üzerinde eğitim almanızı öneririz. Şimdi bir iş milinin pens aynasını tartışalım.
Mil Pens Aynası
Pens, alet sapını her taraftan güvenilir bir şekilde sıkıştıran pens klipsli bir aynadır. Bu kenetleme yöntemi, aletin maruz kaldığı yanal yüklerin dağıtılmasına yardımcı olur.
Pens aynası, hangi aleti kullanabileceğinizi belirler. Kural olarak, daha güçlü bir iş mili, daha büyük çaplı kesicilerin kullanılmasını mümkün kılar.
Wattsan makinelerinde açık delikli ve iki sıkma bölgeli ER tipi pens aynaları kullanılır. Geçiş deliği, aletin sapın herhangi bir uzunluğu ile kullanılmasına izin verir ve eksen boyunca çift kelepçe, yüklere rağmen işmili ile hizalamayı korur.
ER kartuşları, vidalı kartuşlara göre daha az sekme yapar ve bu, aletin kullanım ömrünü uzatmak için çok önemlidir.
Pens kartuşlarına göre sap çapları aşağıdadır:
- ER11 – 7 mm,
- ER16 – 10 mm,
- ER20 – 13 mm,
- ER25 – 16 mm,
- ER32 – 20 mm,
- ER40 – 25 mm.
Takım Değiştirme
Bir CNC router makinesinde çalışmak, bir malzemeden diğerine geçiş sırasında aletin değiştirilmesini veya bir görevi gerçekleştirme sürecinde birkaç kesicinin sıralı kullanımını içerir.
Freze bıçağı değiştirme sıklığı ürüne göre değişir ve saatte 10 defaya kadar veya daha fazlasına ulaşabilir.
Bir CNC router tezgahı satın almanın faydalarını düşündüğünüzde takım değiştirme süresini de hesaba katın.
Neyse ki, insanlar her şeyi otomatikleştirme ve işlerini kolaylaştırma eğilimindedir. Bu nedenle, makinenizin yapılandırmasına bağlı olarak takımı farklı şekillerde değiştirebilirsiniz:
Manuel Takım Değiştirme
Burada her şey basit - iki anahtara ve işten korkmayan güçlü ellere ihtiyacınız var. Bu en çok zaman alan ve emek yoğun yoldur. Uygun beceriyle, bir takım değiştirme işlemi yaklaşık 2 dakika sürer. Saatte bu tür 5 işlem olursa, çalışma sürenizin yaklaşık %17'sini kaybedersiniz.
Bazı görevler için, manuel takım değiştirme, çalışma süresinin %25'ine kadar sürebilir.
Pnömatik ayna (yarı otomatik takım değiştirme)
Pnömatik kartuş durumunda, her seferinde anahtar kullanmanıza gerek yoktur. Pnömatikli bir mil, içine önceden bir çalışma aletinin takıldığı birkaç değiştirilebilir kartuşun varlığını ima eder.
Zamanı geldiğinde, makine operatörü mil üzerindeki bir düğmeye basar ve aynayı kolayca çıkarır. Ardından, sonraki araçla birlikte başka bir mandren kolayca takılır.
Bir aleti pnömatik ayna ile değiştirmek manuelden daha hızlı ve kolaydır, ancak aynı zamanda otomatik alet değiştirmenin aksine doğrudan insan müdahalesi gerektirir.
Otomatik Takım Değiştirme
Popülerliği giderek artan endüstriyel bir çözümdür. Tek yapmanız gereken, işleme programına uygun olarak gerekli takımı almak, takım magazinine takmak, ayarları belirtmek ve programı çalıştırmak.
Tüm takım değiştirme işlemleri, operatörün doğrudan katılımı olmadan otomatik olarak gerçekleştirilir. Makinenin bu konfigürasyonu zamandan büyük ölçüde tasarruf sağlar.
Böyle bir makinenin bir örneği, CNC yönlendirici Wattsan M3 1325'tir.
Çok Milli Makineler
İş sürecini hızlandırmak için başka bir seçenek de aynı anda birkaç iş mili kullanmaktır. İki seçenek vardır:
- Aynı makinede aynı anda farklı takımlara sahip birkaç iş mili kullanıldığında, havalı süspansiyondaki birkaç takım otomatik değişime bir alternatiftir. Örneğin, Wattsan M4S 1325 CNC router: burada her iş mili farklı bir alet kullanır ve iş milleri sırayla çalışır.
- Eşzamanlı olarak benzer işleri gerçekleştiren birkaç araç. Aslında, portala sırayla bağlanan birkaç milden ibarettir ve her biri diğerleriyle aynı işi yapar. Benzer ürünlerin üretimini hızlandırmak için harika bir seçenek olan Wattsan M1 1313 S4 yönlendirici makinesi (LINK!) buna bir örnektir.
Bu tür çözümler, büyük ölçekli sürekli üretim için kullanılır ve portal, yatak, kılavuzlar ve diğer elemanlar üzerindeki artan yük nedeniyle makinenin güvenilirliği için bir dizi ek gereksinime sahiptir.
Bir iş mili seçerken göz önünde bulundurulması gereken son ama en az önemli şey soğutma sistemidir.
Mil Soğutma
Çalışma sırasında iş mili diğer motorlar gibi ısınır, bu nedenle yüksek kaliteli soğutma gerektirir. İki tür soğutma vardır:
- Hava soğutma
Bu tip soğutmanın ana avantajı daha düşük maliyetidir. Ancak bir takım dezavantajlar da var:
- Hava soğutması çok gürültülü,
- Bu tür soğutma, iş mili düşük hızlarda çok daha fazla ısındığından, alüminyum, pirinç veya bakır gibi yumuşak olanlar da dahil olmak üzere metallerle çalışmak için uygun değildir.
- sıvı soğutma
Sıvı soğutma sessiz ve daha verimli çalışır, yumuşak metallerle çalışmaya uygundur. Eksileri:
- Daha pahalı
- Daha karmaşık bir sistemdir ve çalışması için bir soğutucu veya pompa gerekir.
Çoğu zaman, soğutucu olarak sıradan damıtılmış su kullanılır ve kirlendiğinde değiştirilmesi gerekir.
Bir CNC router makinesiyle çalışmak çok tozlu olduğundan ve iş milinin içine kir ve toz girmemesi gerektiğinden, bir soğutucu kullanmanızı şiddetle tavsiye ederiz, aksi takdirde hızla aşırı ısınır ve kullanılamaz hale gelebilir.
Chiller'in avantajı, bir pompadan farklı olarak her zaman mevcut sıcaklığı göstermesi, kapalı devre ve aktif soğutmaya sahip olmasıdır. Ayrıca hortumun sıkışması veya kritik sıcaklığın üzerine çıkması gibi herhangi bir arıza durumunda chiller uyarı sinyali verecektir.
Soğutma grubu ile iş mili kesinlikle bir pompadan daha uzun süre dayanır.
Hangi iş mili soğutma türünün seçileceği bütçenizin yanı sıra görevlerinize de bağlıdır.
Bu, iş mili ile ilgili bölümü sonlandırır. Şimdi hareketten sorumlu unsurlara geçelim.
Kinematik ve Dinamik Unsurları
CNC Router Makinasının Motorları
CNC router, X, Y, Z eksenleri boyunca hareket etmek için motorlar kullanır. Tüm bu tür sistemlerde en sık step motorlar kullanılır, ancak bazen bir servo da olabilir. Fark ne?
Step Motorlar
Kademeli motor, impuls şeklinde komutlar alır. Motor, bu bilgiyi dönmesi gereken ayrı bir değere çevirir. Dişli kutusundan geçen bu dönüş, makinenin hareketli kısmına gider ve onu harekete geçirir. Minimum dönme birimine "adım" denir.
Motorun bir adımda kaç derece döndüğüne katsayısı denir. Örneğin, Wattsan makinelerinde 1,8 katsayılı kademeli motorlar vardır - bu, motorun bir adımda 1,8 derece döndüğü ve 200 adımda tam 360 derece dönüş yaptığı anlamına gelir. Bu gösterge, milimetrenin yüzde birine kadar hareketlerde doğruluk elde etmeyi mümkün kılar.
Motor bir tam 360 derecelik dönüşte ne kadar çok adım atabilirse, hareketleri o kadar doğru olur.
Kademeli motorların geri besleme sensörleri olmamasına rağmen, uygun şekilde yapılandırılırsa, size uzun süre arıza yapmadan hizmet edecek ve yüksek hareket doğruluğu elde etmenizi sağlayacaktır.
Servo motorlar
Servo motorlar elektrik motorlarıdır ve bu nedenle daha hassas, pürüzsüz ve aynı zamanda hızlıdırlar. Enkoder sayesinde sürüş esnasında motor devrini daha doğru hesaplamak mümkündür.
Servo motorlar daha hızlı, daha hassas ve daha sessizdir ancak daha pahalıdır.
Enkoder sürücüden geri bildirim aldığından, servo motorların büyük bir artısı adımları atlamamasıdır. Ayrıca servo motorlar daha az titreşim verir ve daha sessiz çalışır. Ancak, step motorlardan çok daha pahalıdırlar.
CNC router makinem için hangi motoru seçmeliyim?
Çoğu CNC router makinede servolara gerek yoktur. Evet, çok daha hızlılar, ancak yönlendirici üzerindeki tüm çalışmalar nispeten çok yavaş, bu nedenle bu tür motorlar, gerekli avantajları vermeden makinenin maliyetini artırdıkları için fazlalık olarak kabul ediliyor.
Servolar bir CNC router için yalnızca otomatik takım değiştirmeli bir makine için önemlidir, çünkü bu durumda rölantide yüksek bir hareket hızı gereklidir.
Örneğin Wattsan A1 ve M1 serisi yönlendirici makineler NEMA 34 step motorlarla donatılmıştır. Servo motorlar, kendi kendini değiştiren alet makinelerine kurulur. Ayrıca örneğin Wattsan M4S 1325 makinesinde olduğu gibi hibrit step motorlar da vardır.
Hibrit motorlar ayrıca servo motorların geri bildirimine ve diğer avantajlarına sahiptir, ancak bunlar o kadar pahalı değildir.
Makinelerimizin tasarımında ve imalatında yeterlilik ilkesine bağlı kalıyoruz. Bu nedenle, belirli görevler ve yükler için en kaliteli bileşenleri seçiyoruz.
Ayrıca motor seçerken şanzımanı da dikkate almak önemlidir.
Hangi motor şanzımanını seçmeli ve neyi etkiler?
Motorun katsayısı hakkında daha önce konuştuk: gerekli ön ayar değerine tam olarak ulaşmak için yeterli adımımız yoksa veya tam tersi - belirli bir görevi gerçekleştirmek için fazladan adımlarımız varsa, o zaman şanzıman bize yardımcı olacaktır.
Şanzıman, motor perdesinin ayrılmasını sağlar, böylece işin çözünürlüğünü ve doğruluğunu artırır. Ek olarak, dişli kutusu torku artırır ve aynı anda step motordaki yükü kaldırarak hizmet ömrünü uzatır.
Wattsan makineleri, iş yüklerine ve modifikasyonlara bağlı olarak kayışlı veya planet dişli kutuları ile donatılmaktadır.
Kayış dişli kutuları , işlevlerini iyi yerine getirirken çok basit bir tasarıma sahiptir. Gerekirse, özellikle çok ucuz oldukları için kolayca değiştirilebilirler.
Planet dişli kutuları daha yüksek verime ve büyük dişli oranlarına sahiptir, sorunsuz çalışırlar, ancak aynı zamanda çok daha pahalıdırlar.
Wattsan makinelerinde bulunan kayışlı dişli kutuların redüksiyon katsayısı 1,5, planet dişli kutuların katsayısı ise 1,7'dir.

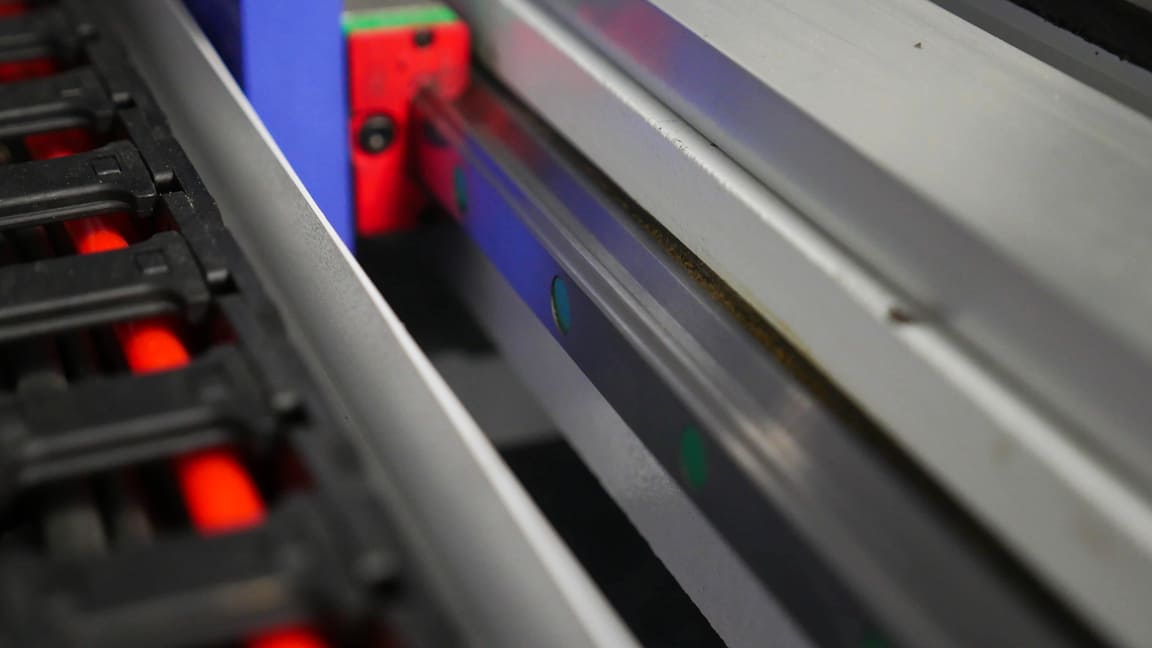

Kılavuzlar
Makinenin tüm hareketli parçaları, X, Y ve Z eksenleri boyunca kılavuzlar boyunca hareket eder. Bunlar, tüm hareketlerin doğruluğunu korumaya yarayan unsurlardır.
Demiryolu hariç her türlü kılavuzu uzun süredir terk ettik. Router makinelerimizde dünyanın en güvenilir ve uygun fiyatlı markaları olan HIWIN ve PMI'ı tercih ediyoruz. Bu markalar, düşük sürtünme katsayısı ve düşünceli tasarımı sayesinde kendilerini iyi kanıtlamış ve uzun bir hizmet ömrüne sahiptir.
Yönlendirici makine için kılavuzun genişliği, çalışma alanının boyutuna bağlı olarak 15 ila 25 mm arasında olmalıdır.
Kılavuzlar yüklere göre seçilmezse, zamanla boşluklar ve işin doğruluğu ve tekrarlanabilirliğinde azalma kaçınılmazdır.
Wattsan makinelerinde, en genç masaüstü modellerinde bile, tüm eksenlere ray kılavuzları takılmıştır. Yönlendiricilerimizin onlarca yıl kesintisiz çalıştıktan sonra bile doğruluklarını ve kalitelerini korumaları bizim için önemlidir.
Kılavuzların hizalamasını korumak ve makinenin ömrü boyunca korumak için, bunların tamamen düz bir yüzeye monte edilmesi gerekir. Bunu yapmak için, Wattsan makinelerinde yatağın tavlanmasından sonra, ray kılavuzları ve sarmal raflar için platformun frezelenmesi, yüksek hassasiyetli bir robot kullanılarak gerçekleştirilir.
Kılavuzların veya sarmal bir rafın montajı için tamamen düz bir platform hazırlamadan makinenin yüksek kalitede çalışmasını garanti etmek imkansızdır!
Makinenin kalitesini etkileyen ana tasarım özelliklerini inceledik. Şimdi bir CNC router satın almadan önce bilmeniz gereken işin rahatlığı ve diğer önemli hususlardan bahsedelim.
CNC router makinesinin kullanılabilirliğini ne etkiler?
Yazılım
Makinenin ne yapması gerektiğini anlaması için özel bir dosya oluşturması gerekir - buna "kontrol programı" denir, buna "CNC makine kesme dosyası" veya kısaca "düzen" de denir.
İnternette ücretsiz olarak sunulan birçok düzen vardır, bunlar becerilerinizi eğitmek ve uygulamak için kullanılabilir.
Kontrol programları oluşturmak için yazılımlar CAD ve CAM olarak ikiye ayrılır:
CAD (Bilgisayar Destekli Tasarım) – parçaların tasarlandığı ve vektörel çizimlerin oluşturulduğu programlar. Böyle bir çizim CorelDRAW'da bile oluşturulabilir, ancak bunu makinede yalnızca bir CAM programı yardımıyla çalıştırabilirsiniz;
CAM (Bilgisayar Destekli Üretim) – vektör çizimlerini makine tarafından okunabilir G koduna çeviren programlar. Burada sadece iş milinin aletle hareketinin koordinatları değil, aynı zamanda aletin türü ve boyutu, devir sayısı, besleme, derinleştirme, malzeme türü ve diğer ayarlar da belirlenir.
Çoğu zaman, bir CNC router makinesiyle çalışmak için programlar, içinde hem çizimler tasarlayabileceğiniz hem de bir kontrol programı yapılandırıp çalıştırabileceğiniz karmaşık CAD/CAM sistemleridir.
Bu tür CAD/CAM sistemlerine örnek olarak Vectric Aspire, ArtCAM, SolidWorks, Autodesk Inventor, Vcarve, SheetCam ve diğerleri verilebilir.
Hangi programı kullanacağınız büyük ölçüde becerilerinize bağlıdır – bilgili olduğunuz programı kullanın. Ancak, programlardan birine zaten aşina iseniz, diğerini anlamanız o kadar da zor olmayacaktır.
Sıfırdan başlıyorsanız ve karar vermekte zorlanıyorsanız, geniş bir işlevsellik yelpazesine sahip, anlaşılması kolay ve en popüler editörlerden biri olan Vectric Aspire'ı tercih edebilirsiniz.
Ayrıca başlangıç olarak birkaç programı aynı anda deneyebilir ve sizin için en uygun olanı seçebilirsiniz.
Kontrol sistemi
Kontrol sistemi G kodunu alır, şifresini çözer ve makineye komutlar verir. Çok sayıda var, yani NC Studio, Mach3, Moriseiki, Syntec, Weyhong, Fanuc, HAAS, Seikos, Heidenhain, DSP denetleyicileri, vb.
Kontrol sistemi şunlardan oluşabilir:
- Ayrı bir bilgisayara yüklenmesi gereken özel bir uygulama örneğin NC Studio veya Mach3,
- DSP denetleyicisi , makineye bağlı bir kontrol panelidir. Kontrolörde çalışırken, programda ayarlanan parametreleri ayarlayabilirsiniz. Görevleri bir USB sürücüden çalıştırabilirsiniz, kontrol sistemi için ayrı bir bilgisayara ihtiyacınız yoktur.
- Syntec veya Weyhong gibi tam teşekküllü bir raf tipi bilgisayar , takım değiştirme, çok eksenli işleme, pnömatik contalar vb. gibi daha karmaşık işlemleri kontrol etmek için tasarlanmıştır.
Hangi sistemin en iyi olacağı tartışmalı bir soru çünkü her uzman, kontrol sistemlerinin her birinde belirli artıları ve eksileri buluyor. Deneyimlerimize göre, küçük sistemler için bir DSP denetleyicisi, programı olan ayrı bir bilgisayardan kesinlikle daha uygundur. NC Studio veya MASN3'ten birini seçerseniz, o zaman ilk seçeneği tercih ederiz.
Daha karmaşık CNC router sistemleri için tamamen işlevsel bir kontrol rafı olmadan yapmak imkansızdır.
Şimdi makinenin kullanılabilirliği bağlamında çalışma alanından bahsedelim.
CNC Router Makinasının Çalışma Alanı
Makinenin çalışma alanının ana parametreleri, çalışma alanının boyutu ve iş parçasını sabitleme yöntemidir.
Çalışma Alanının Büyüklüğü
Çalışma alanının büyüklüğü çalışmayı etkileyen en önemli parametrelerden biridir. Boyut derken, çalışma alanının hem uzunluğunu hem de genişliğini ve yüksekliğini kastediyoruz.
Uzunluk ve Genişlik (X ve Y eksenleri)
İşleyeceğiniz malzemenin boyutu bu parametreye bağlıdır. Makinenin çalışma alanına hemen standart bir malzeme tabakası yerleştirildiğinde çok uygundur. Aksi takdirde, malzemenin ek olarak kesilmesi gerekir. Ve bu sadece zaman almakla kalmaz, aynı zamanda atölyede ek alan gerektirir.
Çalışma alanının uzunluğu ve genişliği, üretebileceğiniz nihai parça veya ürünün maksimum boyutunu belirler.
Verimlilik aynı zamanda X ve Y eksenleri boyunca çalışma alanının boyutuna da bağlıdır - işlemler arasında bir tabaka malzemeyi değiştirmek 10 ila 15 dakika sürer. Ve çalışma alanının büyük boyutuyla malzemeyi daha az değiştirmeniz gerektiğinden, o zaman önemli ölçüde zaman kazanırsınız.
Yükseklik (Z ekseni)
Milin Z ekseni boyunca hareket aralığı, iş parçasının maksimum kalınlığını ve tırabzanlar, mobilya ayakları ve heykelcikler gibi silindirik ürünleri işlemek için döner bir cihaz bağlayıp bağlayamayacağınızı belirler.
Bir döner cihaz kullanmak için önerilen iş mili strok yüksekliği 300 mm'dir. 200 mm portal açıklığına sahip döner bir cihaz kullanmak mümkündür, ancak bu durumda ürünün kalınlığı ciddi şekilde sınırlanacaktır.
Wattsan A1 serisi CNC router makinelerinde mil strok yüksekliği 200 mm, M1 serisi makinelerde 300 mm strok yüksekliği vardır.
İş Parçasını Sabitleme
Herhangi bir malzemenin frezelenmesi, çalışma masası üzerinde güvenilir sabitleme gerektirir. İki ana seçenek vardır: mekanik sabitleme ve vakumlu sıkıştırma.
Mekanik Sabitleme
Çoğu standart yönlendirici makinede, iş parçasını veya malzemeyi montaj cıvataları veya kelepçelerle sabitleyebileceğiniz özel T-şekilli yuvalardan oluşan bir tabla bulunur.
Çalışma sırasında kesme aletinin kelepçe veya montaj cıvatası ile çarpışmadığından emin olun!
Mekanik sabitleme, büyük ve orta kalınlıktaki malzemeler için daha uygundur, çünkü bu yöntemi kullanırken, özellikle geniş çalışma alanlarında ince malzemenin masanın ortasına tamamen hizalanması zordur.
Vakum Sıkma
Bir pompa yardımıyla malzemeyi özel deliklerden tablaya kadar çeken çalışma alanının özel tasarımıdır.
Vakum tablası ince malzemeler için idealdir ve bunları tüm alan üzerinde dengeler. Bu tür bir ataşman, malzemenin tabla üzerine montajını ve demontajını büyük ölçüde hızlandırır.
Vakum masası, gerekirse mekanik sabitleme kullanımını dışlamaz. Örneğin, kalın malzemelerle çalışırken.
Böyle bir tasarım, çalışma alanını bağımsız çalışabilen 4-8 bölgeye ayırır. Tüm masa, işleme alanını bir iş parçasının boyutuna uyacak şekilde kauçuk bir kordonla sınırlayabileceğiniz küçük kare oluklara bölünmüştür.
Bir CNC router makinesinin merkezi yağlama sistemi
Makinenin her hareketli ünitesini manuel olarak yağlamamak için merkezi yağlama sistemi ile donatılabilir. Manuel veya otomatik olabilir.
Manuel yağlama sistemi , yağlama işlemini gerçekleştirmek için basılması gereken özel bir kola sahiptir.
Otomatik yağlama sistemi bu işi otomatik olarak yapmakta ayrıca timer ile ayarlanabilmektedir. Sadece bittiğinde yağı özel bir depoya doldurmanız gerekecek.
İster manuel ister otomatik olsun, merkezi bir yağlama sistemi, makine bakımında önemli ölçüde zaman kazandırır.
Takım Sensörü
Çalışmaya başlamadan önce makine sıfır noktasına ayarlanmalıdır. Alet sensörü bu görevi basitleştirir, bunu otomatik olarak yapmanıza ve mümkün olduğunca doğru bir şekilde ayarlamanıza olanak tanır.
Otomatik takım değiştirmeli makinelerde zorunlu bir aksesuar olan takım sensörü ile donatılmamıştır.
Aspirasyon Sistemi
Aspirasyon sistemi, mile ve doğrudan çalışma aletine bağlı oluklu ve fırçalı bir endüstriyel sabit elektrikli süpürgedir. Bu sistem, çalışma sırasında talaş ve tozun özel bir torbaya emilmesini mümkün kılar.
Aspirasyonsuz çalışmak cilt, mukoza ve solunum organlarında sorunlara yol açabilir.
Gelişmiş aspirasyon sistemleri sadece çalışma alanını temizlemekle kalmaz, aynı zamanda havayı da filtreler.
soğutma sıvısı
Soğutucu (Yağlama ve Soğutma Sıvısı), aletin ve malzemenin kendisinin aşırı ısınmaması için metallerle çalışırken gereklidir.
Nozül aracılığıyla öğütme noktasına özel bir sıvı (su, yağlar veya emülsiyonlar) beslenir. Ayrıca bu sıvı oluklar boyunca ve makine gövdesi boyunca pompaya boşaltılır, burada filtrelenir ve kapalı bir döngüde olduğu gibi tekrar çalışma alanına beslenir.
Destek, Bakım ve Tedarikçi Gereksinimleri
Tedarikçi firma kalite kadar önemlidir. Bir ekipman tedarikçisi seçerken dikkat etmeniz gereken bazı ipuçları:
- Tedarikçi şirketin bir temsilcisi ile iletişiminizin ilk aşamalarında bile, onların yeterlilik düzeylerini değerlendirebileceksiniz;
- Her zaman açıklayıcı sorular sorun. Belirsiz ifadeler ve kaçamak cevaplarla uyarılmalısınız;
- Tedarikçi firma ile mutlaka sözleşme imzalayın;
- Teslimat, devreye alma ve eğitim konusunda size yardımcı olabilecek bir şirket arayın;
- Garanti ve garanti sonrası servis sağlayabilecek bir tedarikçi seçmek daha iyidir.
Wattsan'ın mottosu “Müşterilerimizin Müşterileri için Çalışıyoruz”. Bu, ister çocuk oyuncakları, ister dekoratif ürünler, reklam yapıları veya mobilya olsun, son tüketiciye en yüksek kalitede ürünü sunabilmenizin bizim için önemli olduğu anlamına gelir.
Yüksek kaliteli bir ürün sunabilen ekipman üretiyoruz. Bu, müşterilerinizin size geri döneceği ve sizi tavsiye edeceği anlamına gelir.
Sonuçlar
Bir CNC router makinesi satın alırken, yalnızca ekipmanın kendisi için değil, aynı zamanda güvenlik marjı, daha fazla bakım ve olası onarımlar için de ödeme yaptığınızı anlamak önemlidir.
Ve şimdi, öyle görünüyor ki, ucuz makineler çoğu kişiyi cezbetmiyor. Bu hala olmasına rağmen. Ancak artık nelere dikkat etmeniz gerektiğini ve yüksek kaliteli bir makineyi nasıl seçeceğinizi biliyorsunuz.
Madalyonun diğer yüzü çok pahalı ekipmanlardır. Yüksek kaliteli bir yönlendirici makinenin çok pahalı olması gerekmez, çünkü asıl mesele, yetkin tasarımı, bileşenlerin birbirine göre oranı ve mümkün olan en iyi ekipmanın en iyi fiyata seçilmesidir.
Pahalı markalar, çıtayı yüksek tutmalarına rağmen, isimlerine büyük bir marj ekliyorlar.
8000 € fiyatına sahip düzgün tasarlanmış bir makine, 20.000 €'ya bir makine ile aynı 10 yıl boyunca en yüksek seviyede çalışacaktır.
Wattsan, makinelerini yeterlilik ilkesine göre tasarlar - yirmi yıllık deneyim, müşterilerimizin fazla ödeme yapmaması için gerekli ekipmanların en iyisini seçmemize olanak tanır.
Umarız bu makale sizin için yararlı olmuştur. Artık bir CNC router makinesi seçerken nelere dikkat etmeniz gerektiğini biliyorsunuz.
Ayrıntılı bir danışmaya ihtiyacınız varsa, lütfen yöneticilerimizle iletişime geçin.
Soru-Cevap
CNC router makine alırken nelere dikkat etmeliyim?
Müşterilerimizden gelen geri bildirimlere göre, bir CNC makinesinin en önemli özellikleri arasında iş hızı, güvenilirlik ve yüksek kaliteli bir ürün ortaya çıkıyor.
Bir CNC router için doğru iş mili nasıl seçilir?
Malzeme boyutu ve makinenin tek geçişte kesme hızı doğrudan iş milinin parametrelerine ve ayrıca seçilen takıma bağlıdır.
İlişkilendirilmesi gereken iş mili parametreleri güç, dakikadaki devir sayısı, besleme, derinleştirme ve torktur.
İyi bir CNC router makinesinin maliyeti nedir?
8000 € fiyatına sahip düzgün tasarlanmış bir makine, 20.000 €'ya bir makine ile aynı 10 yıl boyunca en yüksek seviyede çalışacaktır.
Yani, 1300 x 2500 mm çalışma alanına sahip, büyük ürünlerin üretilmesini mümkün kılan bir makinenin ortalama fiyatı yaklaşık 8250 € olacaktır.
Hangi CNC router makinesi en iyisidir?
Yüksek kaliteli bir yönlendirici makinenin çok pahalı olması gerekmez, çünkü asıl mesele, yetkin tasarımı, bileşenlerin birbirine göre oranı ve mümkün olan en iyi ekipmanın en iyi fiyata seçilmesidir.
En iyi acemi seviyesi CNC router makinesi nedir?
Wattsan 0609 mini, işinize başlamak veya hobi için en iyi makinedir. Kesme tahtaları, kabartma paneller, tasarım öğeleri, küçük mobilyalar ve çocuk oyuncakları yapmak için uygundur.
Az yer kaplar, mil gücü 1,5 kw, çalışma alanının boyutu 600x900 mm, maliyeti yaklaşık 4 549 €, güncel fiyatı buradan kontrol edin.
